הם לא רק מחממים, אלא גם מקשטים את החדר! מאפיינים והתקנה של רדיאטורים לחימום צינורי

רדיאטורים צינוריים מפלדה הם סוג של סוללות חימום, משמש במערכות חימום נוזליות.

תפקידם של רדיאטורים לחימום הוא לחמם את החדרים בהם הם מותקנים.

סוללות צינוריות פלדה כסוג נפרד של ציוד חימום הן חדשות יחסית, עם זאת יש להם מספר יתרונות שאין להכחישה בהשוואה לאנלוגים מסורתיים.

בניית רדיאטורים לחימום צינורי

המראה של רדיאטורים צינוריים אינו שונה בהרבה מסוללות של מערכת חימום מסורתית, אך יחד עם זאת הם יותר חינניים ורזים.

אחד ההבדלים העיקריים הוא שסוללות צינוריות אינן מונוליטיות, הן מורכבות מאלמנטים בודדים, המרותכים מראש ליחידה אחת.

עיצוב רדיאטור צינורי כולל את האלמנטים הבאים:

• סעפת עליונה.
• קולט תחתון.
• צינורות פלדה, המחברים את האספנים זה לזה.
• אביזרים לצורך חיבור למערכת החימום.

בהתאם לדגם הספציפי, חלק אחד עשוי להכיל מ-2 עד 6 צינורותבתורו, מספר הסעיפים משתנה בתוך הגבול מ-2 עד 60. ככל שמספר הצינורות גדל, עומק הרדיאטור עצמו גדל, מה שמאפשר להפחית את רוחבו תוך שמירה על קצב העברת חום אופטימלי. גורם זה חשוב לחדרים קטנים או חדרים שאינם מאפשרים שימוש ברדיאטור ברוחב הנדרש.

אלמנטים של סוללות צינוריות עשויים מפלדה, בעיקר בשל החוזק הגבוה, הפלסטיות, הריתוך והעמידות של סגסוגת זו לתהליכי קורוזיה. אלמנטים בודדים מחוברים באמצעות ריתוך לייזר, מה שמבטיח עובי מינימלי של תפרי ריתוך עם חוזק ואמינות גבוהים של המבנה המוגמר.

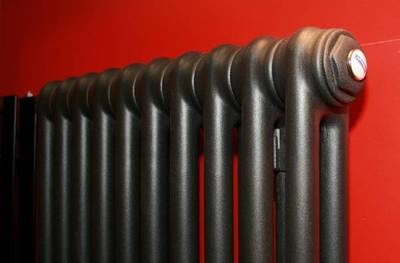

תמונה 1. רדיאטור אנכי צינורי. עשוי פלדה, בעל מספר רב של צינורות.

תכונות עיקריות

בנוסף למאפייני העיצוב, סוג זה של ציוד חימום מאופיין גם על ידי:

• שונות החיבורבשל נוכחותם של זוג אביזרי צד וזוג אביזרי תחתון, המכשירים מחוברים למערכת החימום או מהצד או מהתחתית.
• שונות ההתקנהמספר דגמים מצוידים ברגליים, המאפשרות להניח את הסוללות על הרצפה מבלי לחבר אותן לקיר.
• התנגדות הידראולית מופחתת מבטיח תפוקה טובה במהלך הפעולה.

מפרט טכני

בהתאם לדגם הספציפי, המאפיינים הטכניים העיקריים של היחידות המתוארות משתנים בגבולות הבאים:

• גוֹבַה — מ-150 עד 3,000 מ"מ.
• רוֹחַב — מ-200 עד אלפיים מ"מ.
• עוֹמֶק — מ-50 עד 300 מ"מ.
• עובי דופן — מ-1.2 עד 2 מ"מ.
• לחץ עבודה — עד 10 אטמוספרות

וגם מדגם לדגם הם שונים:

• מספר מקטעיםרוחב הרדיאטור תלוי ישירות בפרמטר זה.
• מספר הצינורות בקטע. משפיע על עומק הסוללה.
• חתך רוחב של צינורותמבין הדגמים הקיימים בשוק, הסוללות הנפוצות ביותר הן אלו בעלות חתכים עגולים, מלבניים וסגלגלים של אלמנטי העיצוב העיקריים.

יתרונות וחסרונות

בין הבלתי מעורערים יתרונות סוללות צינוריות פלדה נבדלות על ידי:

• קלות התקנה, הזדמנות התקנה עצמית.
• חימום אחיד.
• בטיחות השימוש ו טווח ארוך של פעולה יעילה.
• ברוב הדגמים אין פינות חדות, מה שממזער משמעותית את הסבירות לפציעה (במיוחד אצל ילדים קטנים).
• קל לתחזוקה ולטפל.
• גיוון מגוון הדגמים מאפשר לך לבחור רדיאטור שמתאים לפנים החדר המחומם.

רָאשִׁי פגמים:

• קצבי העברת חום נמוכים. יתר על כן, חיסרון זה טמון בעיקר בדגמים הזולים ביותר עם מספר מינימלי של צינורות בקטע.
• עלות גבוהה בהשוואה לרדיאטורים מסורתיים.
• סכנת פריצה בנקודות ריתוך תחת הפרש לחצים חזק.

הגורם שהוזכר לעיל הוא במידה רבה מגביל את טווח השימוש היעיל והבטוח מכשירים דומים.

ירידות לחץ חדות אופייניות בעיקר למערכות חימום מרכזיות בבנייני דירות, ולכן מומחים ממליצים להתקין רדיאטורים צינוריים רק בבתים פרטיים המצוידים במערכות חימום אוטונומיות.

ייתכן שתתעניין גם ב:

הם מחממים את האוויר טוב יותר מכל אחד אחר! רדיאטורים לחימום מתכת: אילו מהם לבחור

כיצד לבחור את הדגם הנכון מתוך מגוון רחב של רדיאטורים חשמליים לחימום?

גוף חימום כפול - פי שניים יותר קיטור. האם כדאי לבחור בגייזר, תנור סאונה של טרמופור?

ביצוע לא סטנדרטי

חלק מהיצרנים, בנוסף למוצרים מוגמרים, רדיאטורים צינוריים מפלדה הם גם מכינים לפי הזמנה, בהתאם לרצונות הלקוח הן בנוגע למראה והן למאפיינים הטכניים של הציוד. בנוסף, ישנם גם רדיאטורים צינוריים סדרות עיצוב שונות, המשלב את הפונקציות של יחידת חימום ורהיט - מכשירי חימום מובנים בספסלים, דלפקי בר ורהיטים אחרים.

מודלים אנכיים ואופקיים

בהתאם למיקום הצינורות ולמידותיהםרדיאטורים צינוריים מחולקים למודלים אנכיים ואופקיים.

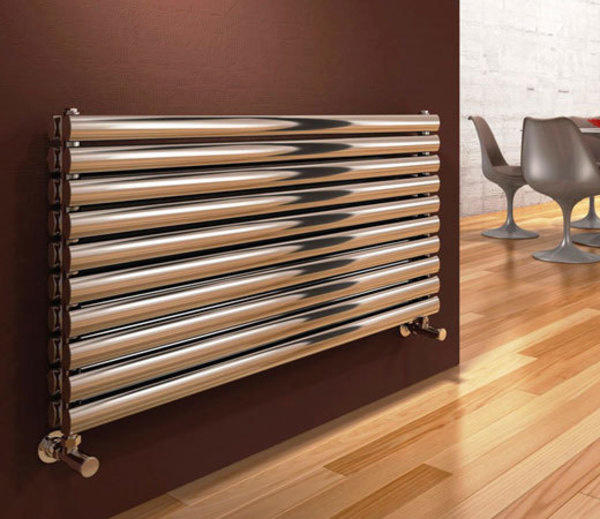

תמונה 2. רדיאטור צינורי מסוג אופקי. בעל עיצוב מודרני למדי, משתלב היטב עם הפנים.

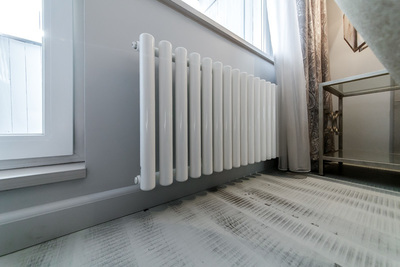

עבור דגמים אנכיים מְאַפיֵן גובה 1-3 מטר עם רוחב קטן. ברוב המכריע של היחידות, הצינורות ממוקמים גם אנכית. לעתים קרובות יותר משמש בתנאים של מחסור במקום - על חדרי מדרגות, ליד דלתות מרפסת, וגם בחדרים עם חלונות ויטראז'.

אנלוגים אופקיים נבדלים בגובהם הקטן וברוחבם המוגבר בהשוואה לדגמים אנכיים. בהתאם לעיצוב של דגם מסוים, הצינורות ממוקמים אופקית או אנכית. דגמים אופקיים זול יותר בהשוואה לאנלוגים אנכיים, וגם קל יותר להתחבר למערכת החימום בצורה רוחבית.

הַתקָנָה

התקנת סוללות צינוריות פלדה דומה במובנים רבים להתקנת דגמים מסורתיים לא מאוד מורכב בכפוף לידע תיאורטי ומיומנויות מעשיות.

רשימת הכלים הנדרשים לעבודה:

• מַברֵג;
• מקדחת אימפקט או מקדחת פטיש;
• מפתח ברגים מתכוונן;
• צְבָת;
• רוּלֶטָה;
• מפלס הבניין;
• עִפָּרוֹן.

שלבי התקנה:

1. הסרת הסוללה הישנה.
2. סימון והתקנה של תושבות הרכבה. רדיאטורים צינוריים מפלדה הם כבדים, ולכן יש צורך להשתמש בתושבות בעלות כושר העומס המתאים.
3. חיבור רדיאטור צינורי והרכבת ערכת ההרכבה.
4. התקנת שסתום סגירה, שסתום לראש תרמי ושסתום מייבסקי.
5. חיבור לצינורות מערכת החימום.
6. בדיקת לחץ.

שיטת חיבור

רוב הדגמים מחוברים למערכת החימום שיטת תחתית או צדבחירת שיטת החיבור מושפעת מהמאפיינים והתכונות של דגם מסוים, כמו גם מתכונות פריסת צינור החימום בחצרים.

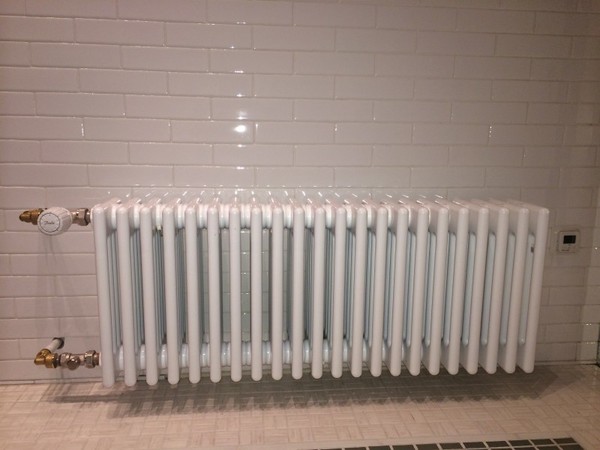

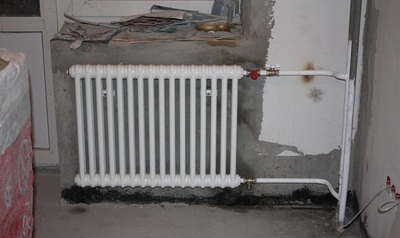

שיטת חיבור תחתונה מורכב מכך שצינורות האספקה ​​​​והחזרה מחוברים לרדיאטור מלמטה. עם חיבור צדדי צינורות האספקה ​​וההחזרה מחוברים לצד שמאל או ימין של הסוללה, בהתאם לדגם.

תנאים להתקנה נכונה

ללא קשר למאפייני הרדיאטור, לפעולתו היעילה במהלך ההתקנה חשוב לוודא את התנאים הבאים:

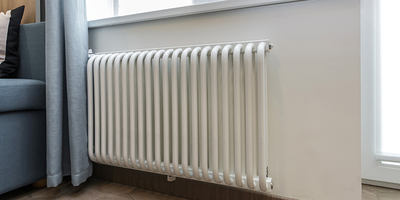

• מרחק בין הקצה העליון לאדן החלון (עבור דגמים אופקיים): 5-10 ס"מ.
• מרחק בין הקצה התחתון לרצפה: 9-12 ס"מ.
• מרחק בין הקיר לרדיאטור: 2-5 ס"מבמקרה של התקנת שכבת בידוד חום מחזירת אור, יידרשו סוגריים ארוכים יותר להרכבה.

סרטון שימושי

צפו בסרטון, אשר מדבר על התכונות של רדיאטורים צינוריים לבית או לדירה.

מכשיר חימום וריהוט

שימוש ברדיאטורים מפלדה צינורית - דרך יעילה ובטוחה לחימום חדרים בודדים ומבנים קטנים. מגוון הצורות והיכולת לצבוע בצבע הרצוי מאפשרים למכשירים כאלה להתאים לכל פנים קיים. בנוסף, מאפייני העיצוב של רדיאטורים צינוריים הופכים אותם לאידיאליים לשימוש בבתים עם ילדים קטנים.
