יהי חמימות! עקרונות חיבור נכון של רדיאטורים לחימום

כל מערכת חימום, למעט חשמלית, מכילה נושא חום, המחמם את האוויר בחדר דרך דפנותיו.

משאבות וצינורות משמשים להפצת נוזל הקירור.צינורות מחוברים בדרכים שונות, שבחירתן קובעת במידה רבה את יעילות מערכת החימום כולה. כדי להבין מדוע חשוב כל כך לא רק לרכוש את הרדיאטור הנכון, אלא גם לבחור את הדרך הנכונה לחיבורו, עליכם להבין את סוגי האחרונים ביתר פירוט.

מערכת חימום חד-צינורית בבית: היכן לחבר את הברזים

כל הרדיאטורים בחדר מחוברים באמצעות צינורות להובלת נוזל קירור ממכשיר אחד למשנהו. מערכת חימום נקראת מערכת חימום המכילה צינורות, רדיאטורים ומכשירים (דוד, משאבה).

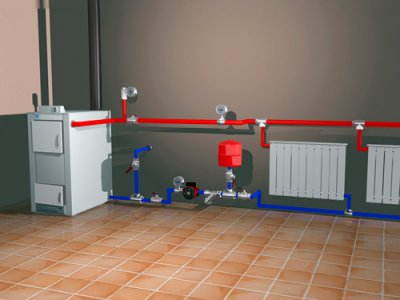

תמונה 1. מערכת חימום חד-צינורית. נוזל הקירור החם מסומן באדום, הקר בכחול.

עיצוב הצינור היחיד מחבר כל סוללה לאחרת באמצעות צינור יחיד, אשר נסגר על הדוד. המנגנון המרכזי הופך, כמו בכל תוכנית אחרת, לדוד חימום, המחמם את המים לטמפרטורה הנדרשת, ולאחר מכן הם זורמים דרך צינורות לרדיאטורים.

יתרונות:

• אפשרות לווסת את כיוון התנועה של נוזל הקירור. זה חשוב לקביעת העדיפות בעת חימום חדרים מסוימים בבית - אלו הממוקמים בצד הסוער או הצפוני צריכים להתחמם מהר יותר, ולכן נוזל הקירור צריך להגיע תחילה לרדיאטורים של חדרים אלה.
• חיבור קל (ישיר) של חוליות שרשרת נוספות - חימום תת רצפתי, מייבשי מגבות או סליל חימום בחדר האמבטיה.
• ניתן להתקין סוגים שונים של דוודים במקרה שאחד מהם אינו מתמודד היטב עם חימום או שהשימוש בו בזמן מסוים אינו יעיל: לדוגמה, דלק מוצק וחשמל, בזוגות.
• ניתן להניח את מעגל מבנה החימום מתחת לקירות או לפנלים, כדי להסתיר זאת מהעין.

חסרונות:

• אם המערכת הייתה במצב סרק במשך זמן רב, לא ניתן יהיה להפעיל אותה במהירות: המים יצטרכו להגיע לנקודות החיצוניות ביותר של המעגל כדי שהחום יתחיל להתפשט ברחבי הבית.
• יש מעגל אחד במעגל, ולכן יש נזק לו או ניתוק מכוון של אחד הרדיאטורים. יוביל לכישלון מוחלט של המבנה כולו.
• בעת הקמת חיבור בצינור יחיד בבניין רב קומות לא ניתן להימנע מאובדן חום לקומות התחתונות מהדוד ו רדיאטורים מתחממים יתר על המידה בקומות העליונות.
• טמפרטורה בסוללות תלוי במרחק מהדוד.

תרשים מערכת צינור אחד: צינור מחובר מדוד החימום, המחבר את כל רכיבי מערכת החימום ומסתיים באותו דוד. קֶשֶׁר:

1. הצינורות המובילים לרדיאטורים ממוקמים בזווית של 0.5 ס"מ לכל מטרכדי למנוע היווצרות מנעולי אוויר.
2. לפני התקנת הרדיאטורים, הם מותקנים שסתומי סגירה, כדי להיות מסוגל לכבות את המכשיר מבלי לרוקן את נוזל הקירור.
3. ברז ניקוז מותקן בנקודה הנמוכה ביותר.
4. אם אין משאבה במערכת, אז היא מבוססת על כוח משיכה - לפעולה רגילה, יש להתקין את הקולט ברמה של 1.5-2 מטר מהרצפה.

מערכת דו-צינורית: כיצד להתקין אותה

אם במקרה הנ"ל, נוזל הקירור סופק והוצא דרך צינור אחד, אז בתכנית זו, המשימות הללו מחולקות: מים חמים נכנסים לרדיאטורים דרך צינור אחד ונשלפים דרך צינור אחר.

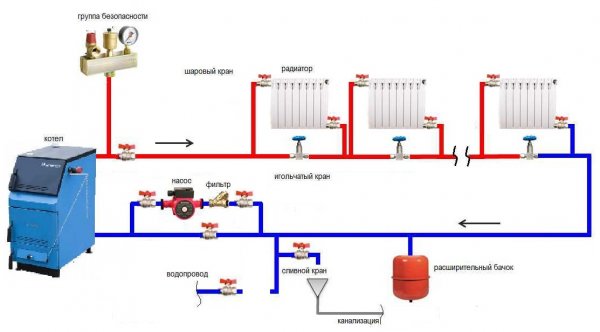

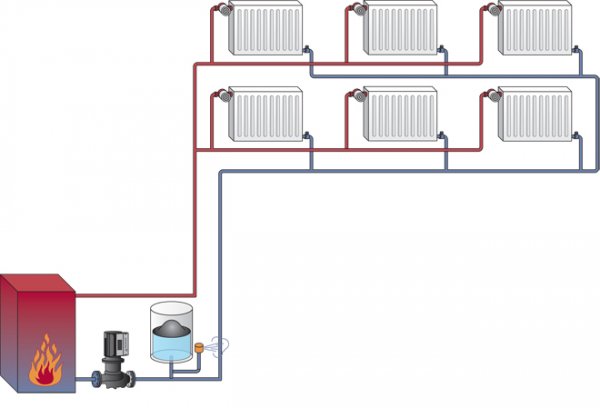

תמונה 2. תרשים של מערכת חימום דו-צינורית. עיצוב חימום זה משתמש בצינורות שונים לאספקה ​​והחזרה.

תכונה זו מסבכת את התכנון, אך משפרת את יעילות התפעול.

יתרונות:

• מספר הקומות בבניין לא ישפיע על יעילות מערכת החימום, מכיוון שנוזל הקירור מופץ עם אפשרות חיבור זו דרך שני צינורות, שבגללו יחס הטמפרטורה הלא אחיד על הרצפות נעלם.
• כשל של חוליה אחת בשרשרת (לדוגמה, סוללה) לא יגרום לכישלון המבנה כולו.
• הטמפרטורה ברדיאטורים אינה משתנה עקב המרחק; הודות לפיזור נוזל הקירור בשני צינורות, החימום של כל רכיב אחיד.
• יכולת בקרת טמפרטורה באמצעות תרמוסטט.

פגמים:

• יידרש צוות של אינסטלטורים להתקנה נכונה., מכיוון שהמערכת מורכבת ומורכבת ממספר רב של אלמנטים.
• עם מספר כזה של חלקים ומכשירים נחוצים שאלת המחיר הופכת משמעותית: ליצור חיבור דו-צינורי לפחות יקר פי שניים, מאשר אחד בעל צינור יחיד.

תרשים חיבור: עם מחזור טבעי, מותקן מיכל התפשטות בעליית הגג, שם מים מהדוד נכנסים דרך צינורות, ולאחר מכן הם מופצים על ידי כוח הכבידה לרדיאטורים בכל קומה למטה; אם למערכת יש משאבה, היא מותקנת במעגל שאחרי הדוד ומניעה מים בכל המערכת.

איך להתחבר:

1. הצינור שדרכו זורם נוזל הקירור ממוקם גבוה יותר מזה שדרכו מוסרים המים הקרים.
2. התקנת מיכל התפשטות חייב להתבצע מעל גובה ההתקנה של דוד החימום.
3. צינורות הזנה ופריקה מונחים במקביל זה לזה.
4. נמנעים מזוויות ישרות., כאשר מופיעים בהם מתלי אוויר.
5. אם זרימת המים במערכת היא טבעית, אז צינור האספקה ​​חייב להיות שיפוע 0.5 ס"מ לכל מטר צינור לכיוון הרדיאטור.

שיטות בהן ניתן לחבר רדיאטורים

ישנן מספר דרכים לחבר רדיאטורים למערכת החימום.

למטה: צמתי חיבור

קשה להסוות את הצינורות המגיעים מצידי הרדיאטור. כדי לא לקלקל את עיצוב החדר עם תקשורת אינסטלציה, משתמשים בחיבור תחתון, אשר מוזן בזהירות מלמטה לשתי נקודות בצד אחד של המוצר.

יתרונות:

• קלות הסוואהניתן פשוט לכסות את שני הצינורות בתחתית בפאנל.
• עם סוג כזה של חיבור ניתן לנתק את המכשיר בקלות מהמערכת, מבלי לרוקן את נוזל הקירור מהסוללות הנותרות.
• פאנל הרדיאטור מתחמם במהירות, והמים זורמים דרכו מהר יותר מאשר עם חיבור צדדי סטנדרטי.
• אפשרות לשימוש במערכות צינור יחיד וכפול, כמו גם כיוון אנכי ואופקי.

פגמים:

• כאשר המרחק מהרצפה לתנור קטן קשיים מתעוררים בעריכה, במיוחד אם יש צורך להוסיף תרמוסטט למעגל.

צמתי חיבור תחתונים: שסתומי סגירה בשני מעגלים המגיעים מצינור האספקה, תרמוסטט, שסתום מייבסקי (במידת הצורך) ושסתומי חיבור תחתונים.

תָכְנִית: שני מעגלים יוצאים מצינור האספקה, דרכם נוזל הקירור ייכנס ויצא מהרדיאטור, ומחוברים לתנור באמצעות שסתומי חיבור תחתונים.

צד, תכונות של חימום החלקים האחרונים

זהו סוג נפוץ של חיבור בדירות משותפות, שכן הוא משמש כאשר קו המתאר של הצינור מכוון אנכיתשני הצינורות (אספקה ​​והחזרה) ממוקמים בצד הרדיאטור.

במקרה זה, צינור ההזנה יכול להיות בקצה אחד וצינור היציאה בקצה השני, או, לפי בחירת המאסטר, ניתן להתקין את שניהם בקצה אחד.

יתרונות:

• שיטת התקנה קלה.
• חימום מהיר רַדִיאָטוֹר.
• שימוש יעיל עם כיוון אנכי של מערכת החימום.

פגמים:

• לא ניתן להשתמש עם סוללות ארוכות: החלקים האחרונים נשארים ללא חימום.
• קושי בהסוואה.

תרשים חיבור צדדי: מעגל האספקה ​​של מערכת החימום, המגיע מהדוד או ממיכל ההתפשטות, מוזן לתוך התנור מהצד.

היציאה נמצאת בצד אחד (עם כיוון אנכי של שני צינורות) או בצד הנגדי (עם כיוון של צינור יחיד).

קֶשֶׁר:

1. אסור להפריע למעגלי האספקה ​​והפריקה: הראשון תמיד גבוה יותר מהשני.
2. הם מותקנים על הצינורות שסתומי סגירה, ברז מייבסקי ותרמוסטט.

אֲלַכסוֹנִי

התוכנית נחשבת לטובה ביותר האפשרית., מכיוון שנוזל הקירור מכסה את כל שטח החימום. העיקרון פשוט: הצינור שדרכו זורמים מים חמים מותקן בצד העליון של המוצר, וצינור האיסוף להוצאת מים קרים מותקן בתחתית. מתברר שהנוזל מתאר נתיב אופטימלי בגוף החימום לפעולה יעילה של המערכת.

יתרונות:

• יעיל במיוחד כאשר מורכב על רדיאטורים ארוכים (מ-10 חלקים), מכיוון שכאן חיבור כזה מראה את התוצאות הטובות ביותר מבחינת מהירות זרימת המים וכוח העברת החום.
• רמת כיסוי משמעותית של אזור החימום עם נוזל קירור: הנוזל מופץ באופן שווה בכל המכשיר, ממלא במהירות את החלקים, מה שמבטיח גל חום אחיד.

פגמים:

• גיאומטריה מורכבת של פריסת צינורות, מה שמקשה על התקנת החיבור.
• קשיים בהסוואה.
• כמות גדולה של חומרי אינסטלציה נחוצים.

דיאגרמת חיבור אלכסונית: מעגל ההזנה מותקן בחלק העליון, מעגל היציאה בתחתית בקצה הנגדי; נוזל הקירור עובר במסלול מלמעלה למטה.

קֶשֶׁר:

1. יש צורך להשתמש בשסתומי סגירה, מכיוון שדליפות ופריצות דרך מסוכנות במקרה של הסתעפות מורכבת.
2. הצינורות עוברים במקביל למישור זה של זה.

מחזור מים טבעי

סוג זה של זרימת נוזל קירור אופייני לבתים קטנים וישנים. במקרה זה, הנוזל נע דרך הצינורות עקב הגדלת המרחק בין המולקולות של החומר בעת חימום וירידה בעת קירור. זה נקרא כוח הידרודינמי, שבגללן יורדות שכבות מים קרות, ודוחפות מסות חדשות של נוזל חם כלפי מעלה.

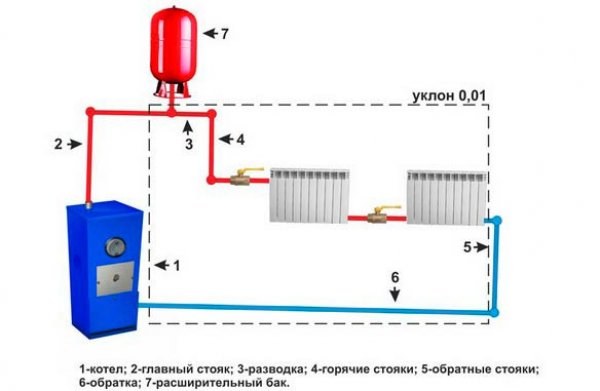

תמונה 3. סכימה של מערכת חימום עם סירקולציה טבעית של נוזל הקירור. המספרים מציינים את רכיבי המבנה.

מאפייני מחזור הדם הטבעי:

• אין צורך בכמות גדולה של חומר וציוד חשמלי יקר.
• המערכת פועלת בצורה אמינה במשך עשרות שנים, מכיוון שאין אלמנטים מורכבים שעלולים להיכשל.
• רדיוס עמודת המים עולה בשיטת זרימה זו מוגבל לקומה השנייה.
• כל מטר של צינור במערכת צריך להיות בשיפוע קל (כ-0.2-0.3 ס"מ), אחרת לא יובטח קצב האספקה ​​והפריקה הנדרש של נוזלים.

תרשים מערכת: מדוד החימום, הנוזל זורם דרך צינורות למיכל ההתפשטות בעליית הגג של הבית, ולאחר מכן, תחת כוח הכבידה, הוא מופץ לכל המכשירים המחוברים: רדיאטורים, רצפות מחוממות, מייבשים וכו'.

קֶשֶׁר:

1. העיצוב תמיד שומר על שיפוע מהדוד אל המקבל (מחמם).
2. צינורות מעוקלים, מסננים, ברזים ושסתומים מקשים על זרימת המים דרך התעלה, ולכן הם יש לצמצם את המספר עד לקצה גבול היכולת.
3. ההבדל בגובה המיכל מעל הרדיאטורים משפיע על קצב חלוקת המיםככל שזה גבוה יותר, כך זה מהר יותר.

זרימת מים כפויה

פיזור טבעי של נוזלים משמש לעתים רחוקות ביותר בשל יעילותו הנמוכה. עדיפות ניתנת לשיטה הכפויה של הנעת נוזלים דרך צינורות.

בגרסה זו, המעגל כולל משאבת סירקולציה. מוזרויות:

• מופיע מכשיר שצורך חשמל, מה שגורם לעלויות. אם החשמל מנותק, גם המשאבה תפסיק לעבוד.
• המשאבה שומרת על הלחץ הנדרש בכל קוטר צינור, אבל ברמה כזו ששכבות המים החמים והקרים לא מתערבבות, אלא מחליפות זו את זו בהדרגה.
• ניתן למשוך צינורות לגובה העולה על גובה הקומה השנייהמשאבה טובה מסוגלת ליצור את הלחץ הדרוש למערכת החימום לפעולה ו... בבניין בן 3 קומות שטח גדול.

תָכְנִית: כעת, בנוסף לאלמנטים שתוארו לעיל, כלולה כאן משאבה; דרך תעלות המערכת, מים מדוד החימום נכנסים למיכל ההתפשטות בעזרת משאבה, ומשם - לחוליות השרשרת: סוללות ואלמנטים אחרים.

קֶשֶׁר:

1. יש למקם את המשאבה במעגל החימום תמיד אחרי דוד החימום, אחרת מים קרים יזרמו דרך המערכת.
2. אין עוד צורך לשמור על שיפוע הצינורות, ניתן לנטוש אותו לחלוטין, מכיוון שנוזל הקירור יעבור דרך התעלות בכל מקרה עקב הלחץ שנוצר על ידי המשאבה.
3. מומלץ למקם את המכשיר בחדר עם מספר מינימלי של צינורות.כדי להגן על עצמך מפני קצר חשמלי.

תמונה של חיבור הסוללה

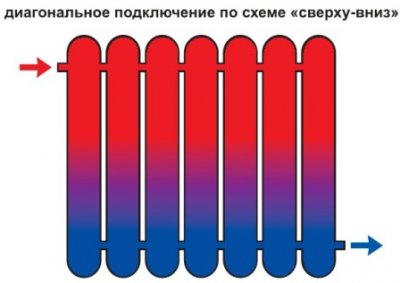

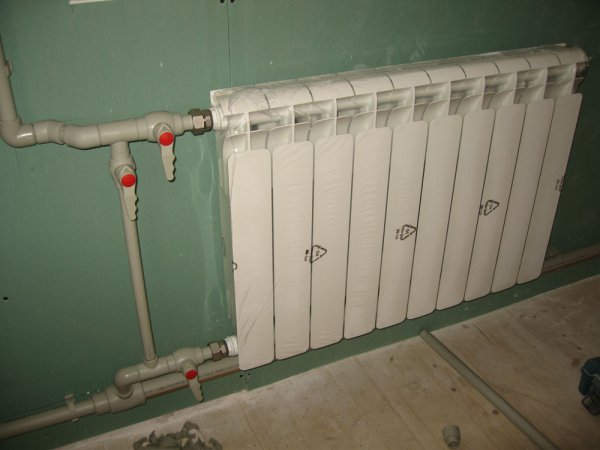

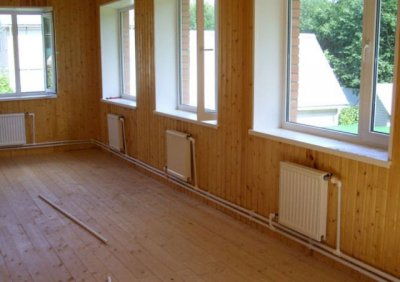

תמונה 4. חיבור רדיאטור חימום באלכסון. נוזל הקירור החם מסופק מלמעלה, והקר זורם מלמטה.

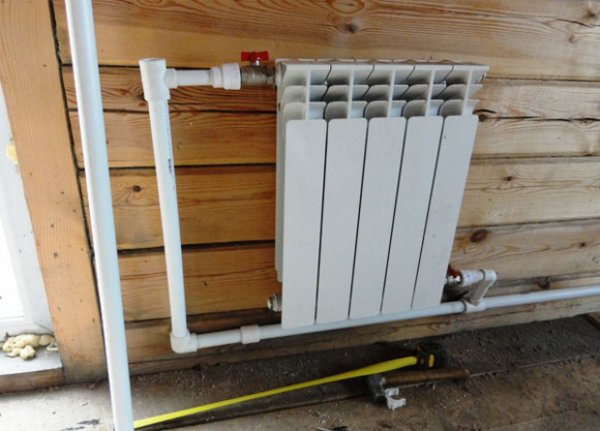

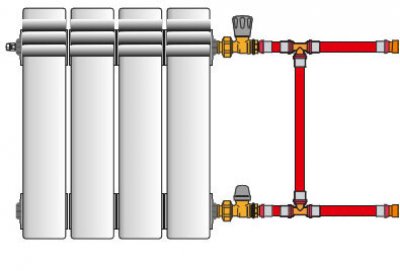

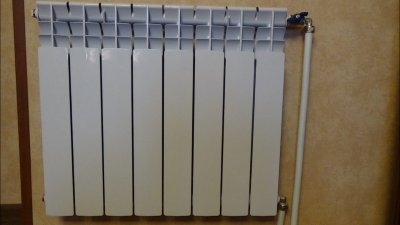

תמונה 5. חיבור רדיאטור החימום הצידה. עם סוג זה של התקנה של המכשיר, נדרש מעקף.

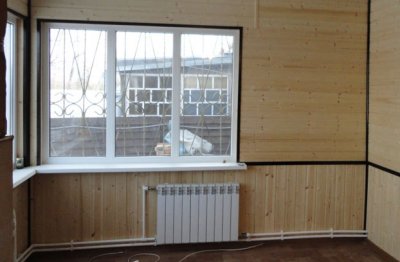

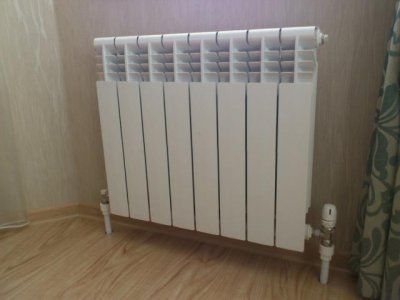

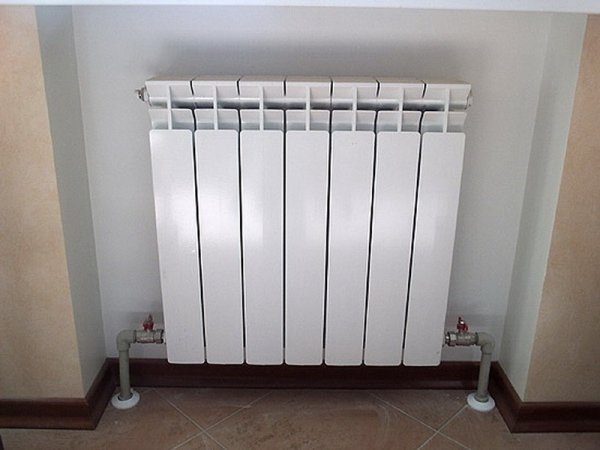

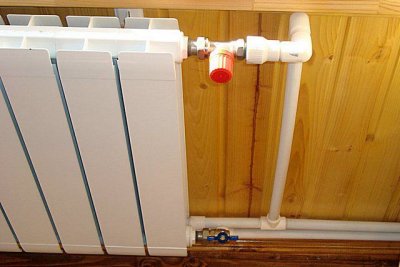

תמונה 6. רדיאטור חימום מחובר מלמטה. במקרה זה, הצינורות כמעט בלתי נראים.

סרטון שימושי

צפו בסרטון, המסביר כיצד לחבר נכון רדיאטורים למערכת החימום.

מתי לבחור את סוג חיבור המערכת

כדי להימנע מבעיות של ירידות לחץ, פיזור לא אחיד של נוזל קירור וחימום לקוי, די לדאוג לבחירת סוג חיבור הרדיאטור הנכון בעת ​​תכנון מערכת החימום כולה. שלב זה יאפשר לכם לחשוב על הניואנסים של ההתקנה., להקל על עבודתם של מומחי האינסטלציה ולבחור את סוג החיבור היעיל ביותר עבור תנורי חימום בודדים ומערכת החימום כולה עבור הנכס של בעל הבית.
