לא רק איכות ציוד החימום חשובה, אלא גם קוטר הצינורות לחימום בית פרטי.

מקוטר הצינור המחושב כהלכה תלוי בעלויות החימום והחימום של הבית.

אפשרות שנבחרה כראוי לא תדרוש עלויות נוספות לחימום הנוזל ותאפשר לנוזל הקירור לעבור דרך המערכת במהירות טובה.

איזה קוטר צינורות נדרש לחימום בית פרטי

המאפיינים הטכניים של הצינור כוללים: שלושה סוגי קטרים:

• חִיצוֹנִי — קוטר תוך התחשבות בעובי הדופן, הנלקח בחשבון בעת ​​חישוב מחברי הרכבה, שטח נדרש, בידוד תרמי וכו';
• פְּנִים — הפרמטר הטכני המוביל של האלמנט, מציג את גודל המרווח, המחושב עבור קיבולת התפוקה של המערכת תוך התחשבות בתכונות הפיזיות של נוזל הקירור;
• מוּתנֶה — הערך הממוצע של המרווח הפנימי, מעוגל כלפי מעלה או מטה למילימטרים או אינצ'ים של הערך הסטנדרטי, שווה בקירוב לקוטר הפנימי, ומסומן כ DN (לשעבר DU).

בעת בחירת הסעיף הנדרש, נלקחים בחשבון הפרמטרים הבאים:

• הידרודינמיקה מערכות - עם עלייה בנפח נוזל הקירור העובר, יעילות המערכת פוחתת, לכן בחירת קוטר צינור גדול יותר כרוכה בירידה ביעילות המערכת;
• לחץ בפנים מערכות - אם החתך גדול, אז מהירות זרימת נוזל הקירור דרך המעגל נמוכה. זה מגביר את אובדן החום, את הסיכון לרתיחה של נוזל בדוד החימום במהלך מחזור טבעי.

• כוח דוד החימום — ככל שהדוד חזק יותר, כך הקוטר שניתן להשתמש בו גדול יותר;

• היקף המערכת - משפיע על קיבולת התפוקה של המעגל, לדוגמה, צינור ב 25 מילימטרים עשוי לדלג כשלושים ליטר מים לדקה;
• שיטת זרימת נוזלים — עבור מחזור כפוי מותר לקחת חתך רוחב קטן יותר בהשוואה למחזור טבעי;
• קצב קירור נוזל הקירור — קוטר שנבחר כהלכה יבטיח מהירות מעבר נאותה של נוזל הקירור בכל החדרים;
• אזור הנכס — חתך הרוחב הוא אחד מפרמטרי העברת החום למטר מרובע;
• מספר החיווט והסיבובים — מפחית את מהירות זרימת נוזל הקירור ואת הלחץ במערכת;
• חוֹמֶר — השפעת המאפיינים הפיזיקליים של החומר על כושר התפוקה של נוזל הקירור והעברת החום במהירות תנועה מסוימת של נושא האנרגיה.

חישוב הספק

ראשית, מחושבת הקיבולת של מערכת החימום כולה. החישוב נעשה לפי הנוסחה:

Qt= V*∆t*K/860

שבו:

• Qt — עוצמת חימום, קילוואט.
• ו — גודל החדר המחומם, מ"ק.
• ∆t - ההבדל בין הטמפרטורה בתוך הבית לטמפרטורה מחוצה לו בחורף.
• אֶל — מקדם המציג את אובדן החום של בניין.

עבור מבנים סטנדרטיים, משתמשים בערכים ממוצעים.

עקרון החישוב

נקודת המוצא הכללית לקביעת חתך הרוחב הנדרש היא שטח החדר המחומם - 10 מ"רדורשים 1 קילוואט של חום, אז החדר נמצא בפנים 30 מ"ר

עם גובה תקרה של כשלושה מטרים הוא אמור לקבל 3 קילוואט.

לאחר מכן, קבעו את מהירות המעבר האופטימלית של נוזל במערכת - לא פחות מ 0.2 מטר/שנייה ושום דבר נוסף 1.5 מטר/שנייה

בהינתן נתונים אלה, הקוטר מחושב לפי הנוסחה:

D = √(354*(0.86*Q/∆t)/V),

אֵיפֹה:

ו — מהירות נוזל הקירור במערכת (מטרים לשנייה);

ש — נפח החום הנדרש לחימום (קילוואט);

∆t — ההבדל בין הזנות (אחורה וקדימה) (C);

ד — חתך רוחב (במילימטרים).

קביעת גודל הצינור הנכון עבור מערכות חימום

גודל הצינורות תלוי בסוג מערכת החימום של בית פרטי.

עם מחזור דם טבעי

הצינורות הראשונים והאחרונים המותקנים עם דוד החימום חייבים להתאים לקוטר צינור המסתעף שלו. בין 25 ל-50 מ"מ.

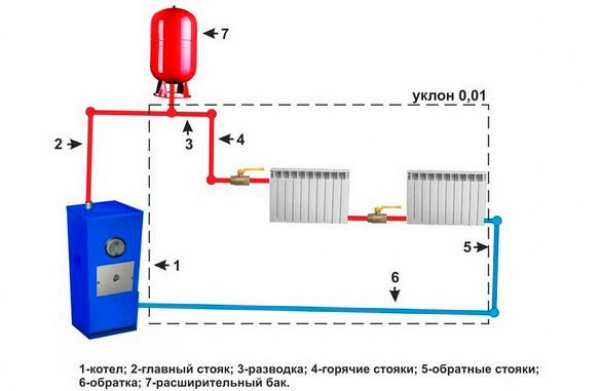

תמונה 1. תרשים של מערכת חימום עם סירקולציה טבעית. המספרים מציינים את רכיבי המבנה.

מומלץ לבחור את הקוטר המרבי המותר, מכיוון שהוא יקטן בעתיד כדי להגביר את הלחץ במערכת (הסתעפות בחתך של אינץ' מתבצעת באמצעות צינור). ב-3/4 אינץ', החלק הבא הוא חצי אינץ').

עם מחזור כפוי

עבור מערכות עם סירקולציה מאולצת מקובל לקחת צינורות צרים יותר, מאשר עבור זרימה כבידה, מכיוון שהלחץ במערכת מסופק על ידי משאבה.

סָעִיף תלוי בתרשים החיבור ובחיווט ובשינויים במערכת מ פחות ליותר ולהיפך או שזה נשאר ללא שינוי (עבור מערכת חימום בעלת צינור אחד).

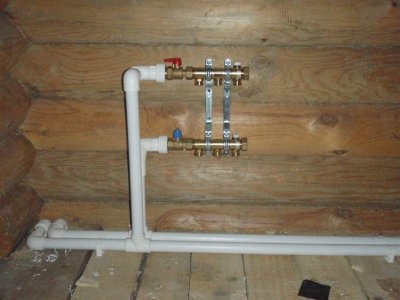

עם פיזור רדיאלי חתך רוחב של הצינור העובר מהדוד לאספן - 19 מ"מ, הענף מגיע לרדיאטורים דרך צינורות 12.7 מ"מ.

סוגי רדיאטורים

הסוללות הבאות משמשות לחימום חדרים:

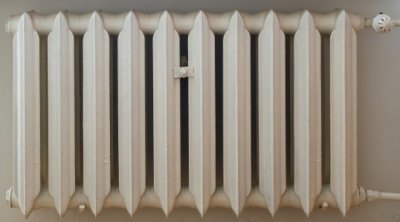

• בַּרזֶל יְצִיקָה - עמיד, חסין נוזל קירור ולחץ, עמיד בפני פטיש מים;
• אֲלוּמִינְיוּם - חיי שירות ממוצעים בן 15, העברת חום טובה, די שבירה, לא יכולה לעמוד בלחץ גבוה ובנוזל קירור מלוכלך;
• בי-מתכתי - לשרת בן 25, פולטים חום היטב, עמידים בפני פטישי מים, ואינם רגישים למקורות אנרגיה;
• פְּלָדָה - מופעלים עבור 10 שנים, העברת חום טובה, עמידה בלחץ בינוני, גחמנית לנוזל קירור;
• נְחוֹשֶׁת - עמיד, לא רגיש לסוג ולאיכות הנוזל, עומד היטב בלחץ ובשינויים בו.

קֶשֶׁר

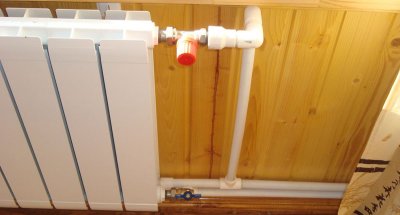

שני סוגים פופולריים חיבורי סוללה:

• צינור יחיד — גם אספקת נוזל הקירור החם וגם החזרת נוזל הקירור המקורר מתרחשות דרך צינור אחד;

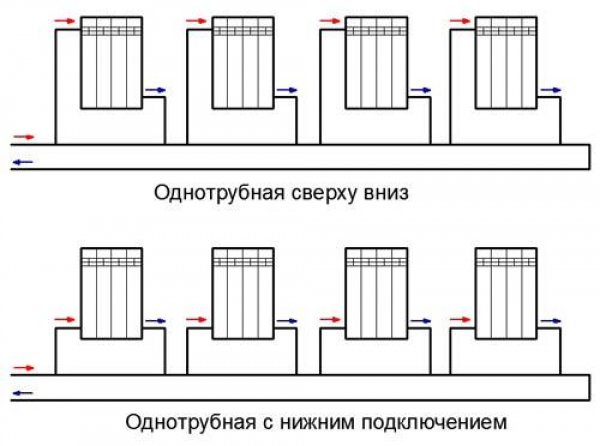

תמונה 2. תרשים צינור יחיד של חיבור רדיאטור המבוסס על עקרון החיבור מלמעלה למטה (למעלה) ולמטה (למטה).

• שני צינורות — הנוזל המחומם מסופק דרך צינור אחד, והנוזל הקר דרך השני.

בכל סוג הקונטורה יכולה להיות:

• בֵּמְאוּנָך — מהקומות העליונות ועד התחתונות, משמשות לעתים קרובות במערכות כבידה;
• אופקית — הצינור מחבר את כל הרדיאטורים בטור ומשמש הן במחזור טבעי והן במחזור כפוי.

ניתן לחבר רדיאטורים מלמעלה, מלמטה או באלכסון. סוג החיבור משפיע על קוטר הצינורות המחוברים ועל מספרם.

סוגי צינורות לחימום

סוגים שונים של צינורות משמשים למערכות חימום.

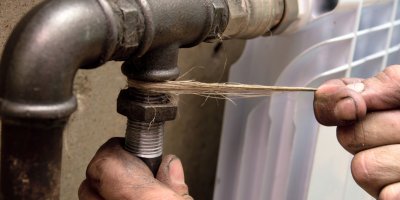

מַתַכתִי

הסוג הפופולרי ביותר המיוצר משני סוגי פלדה:

1. פַּחמָן:

• מעט רגיש להתפשטות;
• מחיר נמוך;
• חוסר רגישות להשפעות מכניות;
• רגישים מאוד לקורוזיה.

1. נירוסטה:

• לא נתון להשפעות מכניות;
• פחות רגיש לקורוזיה;
• התרחבות קלה;
• מחיר גבוה יותר בהשוואה לפחמן.

צינורות מתכת מיוצרים:

• ריתוך (תפר) - תפרים יכולים להיות ישרים או ספירליים; במערכות חימום משתמשים במעגלים עם תפר ספירלי, מכיוון שתפר ישר יכול להתפצל תחת השפעת הטמפרטורה;
• גִלגוּל — מבחינת מאפיינים טכניים ועמידות, הם עדיפים על תפרים (לא רגישים לטמפרטורה וללחץ), אך יקרים יותר.

תכונות חיוביות כוללות:

• התרחבות קלה;
• אפשרות להתקנה על כל משטח למעט גבס;
• עמידות בפני פטיש מים;
• מגבלת הטמפרטורה עד 1500 מעלות.

מבין החסרונות נציין רק:

• רגישות לקורוזיה;
• התקנה לא נוחה;
• משקל גדול.

נְחוֹשֶׁת

היקר ביותר, אך גם יוצא דופן באיכותו. מיוצר מ:

• נחושת באיכות גבוהה;
• תערובות של נחושת ואבץ;
• נחושת מצופה בשכבה של פוליוויניל כלוריד או פוליאתילן.

לפי שיטת הייצור, הצינורות מחולקים ל:

• מחושל - אלסטי ורך יותר;
• לא מחושל - קשוח.

במהלך ההתקנה הם מחוברים באמצעות הלחמה קשה.

היתרונות כוללים:

• טווח טמפרטורות רחב (מ-100°C- עד 250°C+);
• התרחבות קלה;
• חיי השירות עד מאה שנים;
• חומר ידידותי לסביבה;
• עמידות ללחץ גבוה.

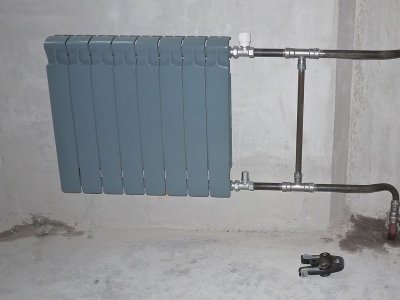

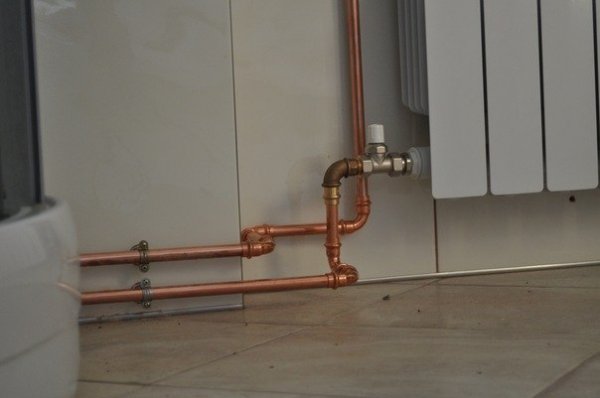

תמונה 3. צינורות נחושת המחוברים לרדיאטורים לחימום. מבנים כאלה מחזיקים מעמד זמן רב מאוד.

החסרונות כוללים:

• לא רצוי להשתמש בנחושת עם מתכות אחרות - תגובות כימיות המתרחשות במהלך האינטראקציה עלולות להוביל לקורוזיה;
• לזרמים תועים יש השפעה שלילית על חיי השירות.

מתכת-פלסטיק

צינורות מתכת-פולימר (מתכת-פלסטיק) — בנייה בעלת חמש שכבותפוליאתילן צולב (מעובד), שכבת דבק, אלומיניום דק, דבק ושכבת מגן של פוליאתילן בפנים. הצינור תפור בחפיפה (אולטרסאונד) או בתפר קת (לייזר).

קווי מתאר מתכת-פרופילן משמשים ב:

• אספקת מים וחימום;
• העברת גזים נוזליים;
• אספקת אוויר חם;
• כמסך מגן לכבלים.

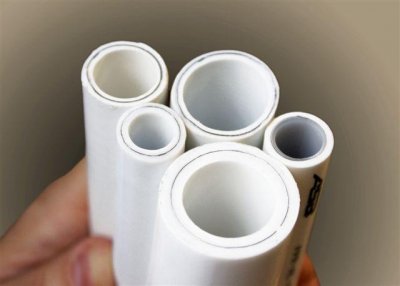

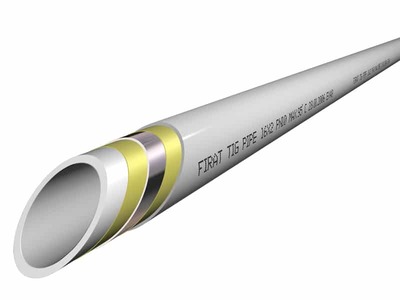

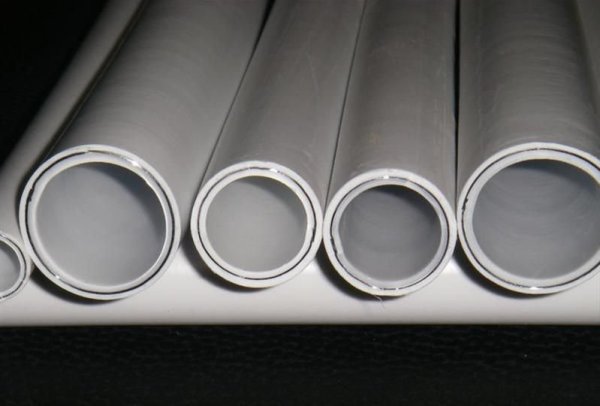

תמונה 4. צינורות מתכת-פלסטיק למערכות חימום. יש שכבת אלומיניום בחלק האמצעי של המוצרים.

השימוש נובע ממספר רב של יתרונות מסוג זה:

• עמיד בפני סביבות אגרסיביות;
• עמיד בפני קורוזיה;
• חסכוני להתקנה;
• אין כמעט דליפות;
• לא לגדול יתר על המידה;
• אינם דורשים ריתוך עם אביזרי לחץ;
• אטום לגזים;
• עמיד בפני שקיעה ביולוגית וחלודה;
• גמיש, שומר על צורה היטב;
• מוליכות תרמית נמוכה;
• לעמוד בעומסים תרמיים עד +110 מעלות;
• לא נוטה לעיבוי;
• קַלוּת.

החסרונות כוללים:

• על ידי התפשטות ליניארית 2.5 פעמים יעלו על צינורות מתכת;
• נתון להשפעות מכניות;
• עם חשיפה ממושכת לאור שמש ולשדות אלקטרומגנטיים הם נשחקים במהירות;
• להישבר אם מותקן בצורה שגויה או אם חורגים מזווית הכיפוף;
• חלש כנגד חומצות אורגניות;
• יש להדק את חיבורי הלחיצה.

צינורות משמשים להתקנת חימום ב-16 ו-20 מילימטרים.

סרטון שימושי

צפו בסרטון, המסביר כיצד לחשב נכון את קוטר הצינורות עבור מערכת חימום.

תשומת לב לפרטים

אין פרטים חסרי משמעות במערכת חימום. שימו לב היטב למרכיביםקוטר הצינור, החומר, שיטת הייצור וההתקנה - ותשיגו חמימות בביתכם ותפעול ללא בעיות של רכיבי הקו הראשיים.
