אינדיקטורים אלה צריכים להיות תמיד תקינים! לחץ במערכת החימום בבית פרטי

בעלי בתים פרטיים חייבים לפקח באופן אישי על פעולת החימום בבתיהם. המדד החשוב ביותר שיש לעקוב אחריו – זהו הלחץ בתוך מערכת החימום.

הביצועים וחיי השירות של כל רשת החימום של הבית תלויים בכך.

כיצד נוצר לחץ במערכת החימום של בית פרטי

ישנן שלוש יחידות מידה לַחַץ:

1. אַטמוֹספֵרָה
2. בַּר
3. מגה-פסקל

עד שמוסיפים למערכת מים או נושא אנרגיה אחר, הלחץ בה תואם ללחץ אטמוספרי רגיל. ומכיוון בר אחד מכיל 0.9869 אטמוספרות (כלומר, כמעט אטמוספירה שלמה), מאמינים ש לחץ ברשת לא מלאה = 1 בר.

ברגע שנוזל הקירור נכנס למערכת, מחוון זה משתנה.

הלחץ הכולל בתוך רשת החימום, הנמדד על ידי חיישנים (מדדי לחץ), מורכב מסכום של 2 סוגים לַחַץ:

1. הידרוסטטי. יוצר מים בצינורות וקיים גם כאשר הדוד אינו פועל. לחץ סטטי שווה ללחץ של עמודת הנוזל ברשת החימום וקשור לגובה מעגל החימום. גובה המעגל = ההפרש בין הנקודה הגבוהה ביותר שלו לנמוכה ביותר. במערכת פתוחה, מיכל ההתפשטות נמצא בנקודה הגבוהה ביותר. גובה המעגל נמדד ממפלס המים בו. ההנחה היא ש... עמוד מים בגובה 10 מטר נותן אטמוספרה אחת ו שווה ערך ל-1 בר, או 0.1 מגה-פסקל.
2. דִינָמִי. ברשת סגורה, היא נוצרת על ידי: משאבה (הגורמת למים לזרום) והסעה (התפשטות נפח המים כשהם מתחממים והתכווצותם כשהם מתקררים). האינדיקטורים לסוג זה של לחץ משתנים בנקודות בהן צינורות בקטרים ​​שונים מתחברים, במקומות עם שסתומי סגירה וכו'.

לחץ כולל משפיע על:

• קצב זרימת המים וקצב חילופי החום בין חלקי המערכת.
• רמת אובדן חום.
• יעילות הרשת. הלחץ עולה - היעילות עולה, והתנגדות המעגל יורדת.

מפרמטרי לחץ יעילות המעגל בבניין תלויה.

יציבותו עם אינדיקטור אופטימלי במערכת מפחיתה את אובדן החום ו... מבטיח את אספקת משאבי האנרגיה לפינות מרוחקות של הבית עם כמעט אותה טמפרטורה שקיבלה כאשר מחוממת בדוד.

אינדיקטורים אופטימליים

ישנן נורמות סטטיסטיות ממוצעות מקובלות בדרך כלל:

• עבור בית פרטי קטן או דירה עם חימום אישי, לחץ בטווח מספיק מ-0.7 עד 1.5 אטמוספרות.
• עבור משקי בית פרטיים ב 2-3 קומות — מ-1.5 עד 2 אטמוספרות.
• עבור הבניין ב 4 קומות ומעלה מומלצים מ-2.5 עד 4 אטמוספרות עם התקנת מדי לחץ נוספים על הרצפות לצורך ניטור.

מערכות חימום סגורות ופתוחות: מה ההבדל

פתוח - מערכת חימום שבה מיכל התפשטות המכיל נוזל עודף חשוף לאטמוספירה.

סָגוּר — מערכת חימום אטומה. היא מכילה כלי התפשטות סגור בעל צורה מיוחדת ובתוכו קרום המפריד אותו לשני חלקיםאחד מהם מלא באוויר, והשני מחובר למעגל.

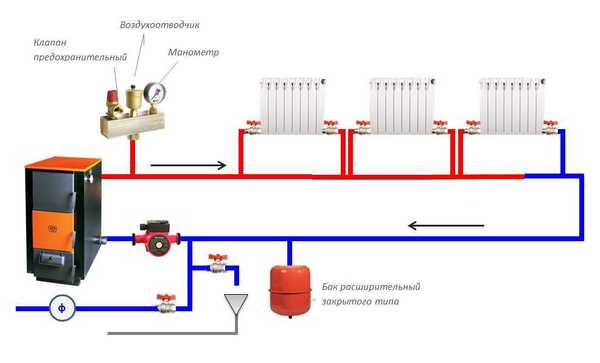

תמונה 1. תרשים של מערכת חימום סגורה עם מיכל התפשטות ממברנה ומשאבת סירקולציה.

כלי התפשטות סופג עודפי מים כאשר נפחם עולה במהלך החימום. כאשר המים מתקררים ויורדים בנפחם, הכלי מפצה על החסר במערכת, ומונע את קריעתם כאשר נושא האנרגיה מחומם.

במערכת פתוחה, יש להתקין מיכל התפשטות. בחלק הגבוה ביותר של הקונטורה ומתחברים, מצד אחד, לצינור העלייה, ומצד שני - לצינור הניקוז. צינור הניקוז מגן על מיכל ההתפשטות מפני הצפה.

במערכת סגורה, כלי ההתפשטות ניתן להתקין בכל חלק של המעגל. כאשר הם מתחממים, מים נכנסים לכלי, והאוויר במחציתו השנייה נדחס. כאשר המים מתקררים, הלחץ יורד, והמים, תחת לחץ של אוויר דחוס או גז אחר, חוזרים חזרה לרשת.

במערכת פתוחה

כך שהלחץ העודף על המערכת הפתוחה הוא רק אטמוספרה אחת, צריך להתקין מיכל בגובה של 10 מטרים מהנקודה הנמוכה ביותר של הקונטורה.

וכך הדוד שיכול לעמוד בכוח נהרס 3 אטמוספרות (הכוח של דוד ממוצע), עליך להתקין מיכל פתוח בגובה יותר מ-30 מטרים.

לכן, מערכת פתוחה משמש לעתים קרובות יותר בבתים חד קומתיים.

והלחץ בו כמעט ולא עולה על הלחץ ההידרוסטטי הרגיל, אפילו כאשר המים מחוממים.

בגלל זה יש נוספים התקני בטיחות, למעט צינור הניקוז המתואר, אינם נחוצים.

בסגור

מכיוון שהלחץ גבוה בהרבה ומשתנה בעת חימום, יש לצייד אותו בשסתום בטיחות, שבדרך כלל עבור בניין בן 2 קומות מונח על המחוון 2.5 אטמוספרות. בבתים קטנים, הלחץ יכול להישאר בטווח 1.5-2 אטמוספרות. אם מספר הקומות הוא - מגיל 3 ומעלה, אינדיקטורים גבוליים עד 4-5 אטמוספרות, אבל אז זה דורש התקנה של דוד מתאים, משאבות נוספות ומדי לחץ.

נוכחות של משאבה מספקת יתרונות:

1. אורך הצינור יכול להיות כל עוד הוא רוצה.
2. חיבור כל מספר של רדיאטורים.
3. נעשה שימוש בשתי תוכניות חיבור רדיאטור טוריות ומקבילות.
4. המערכת פועלת בטמפרטורות מינימליות, דבר חסכוני בעונה הפחות עמוסה.
5. הדוד פועל במצב עדין, שכן מחזור כפוי מעביר מים במהירות דרך הצינורות, ואין לו זמן להתקרר, ומגיע לנקודות קיצוניות.

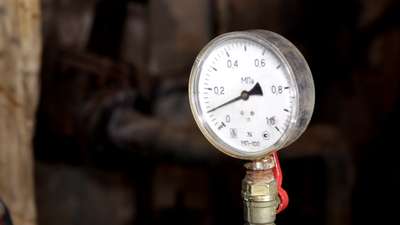

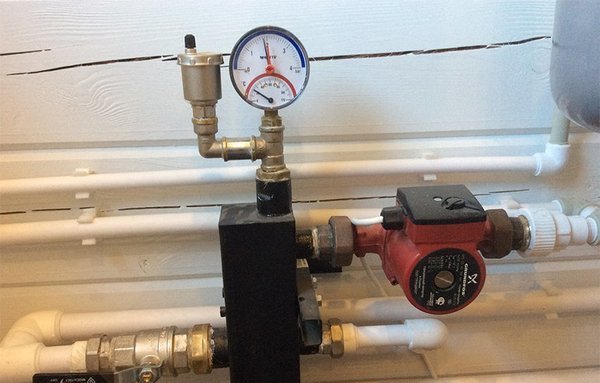

תמונה 2. מדידת לחץ במערכת חימום סגורה באמצעות מד לחץ. המכשיר מותקן ליד המשאבה.

ירידת לחץ: גורמים עיקריים

אם הלחץ "קופץ" גם לאחר מספר שבועות מתחילת עונת החימום, כדאי לבחון מקרוב אזורים בעייתיים אפשריים. הגורמים הנפוצים ביותר לתנודות הן:

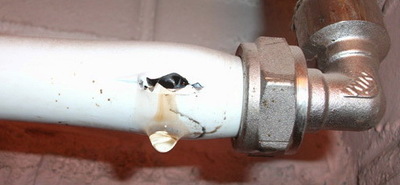

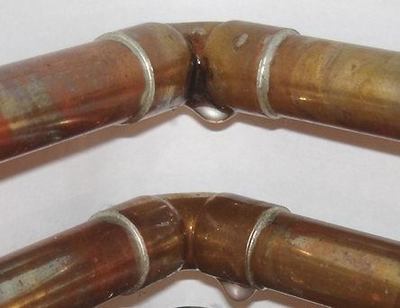

• דליפותלרוב מתרחשים במקומות של חיבורים הברגה עקב כמות קטנה של חומר איטום. בצנרת פוליפרופילן - הפרה של טכנולוגיית ריתוך.

• שחרור אוויר מנוזלי הקירורכאשר המערכת מתחילה לעונת חימום רגילה, היא עוברת תהליך הסתגלות. למשך זמן מה, הלחץ יירד באופן בלתי נמנע עקב אוויר המומס במים. מומלץ להסירו על ידי הזנת המערכת, תוך הגדלת הלחץ לסטנדרט. כאשר כל האוויר יוצא, ההבדלים ייעלמו.
• רדיאטורים חדשים מאלומיניום. במגע עם מים מתרחשת חמצון: מים מתפרקים לחמצן ומימן. חמצן יוצר שכבת תחמוצת על האלומיניום, ומימן מתאדה דרך פתח האוורור. תגובה זו תסתיים רק כאשר כל שטח הרדיאטורים מתחמצן. לאחר מכן, המים החסרים מתווספים למערכת.

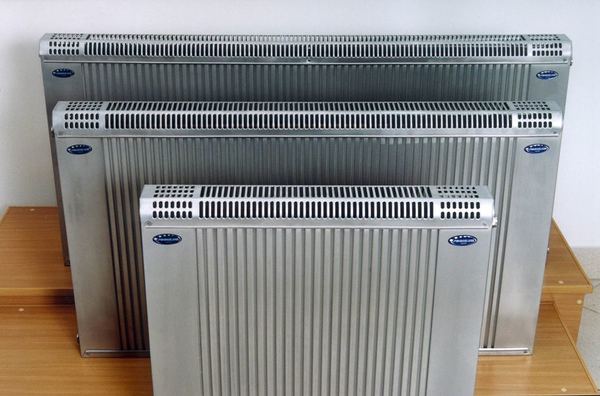

תמונה 3. רדיאטורים לחימום מאלומיניום. בעת התקנתם, הלחץ במערכת החימום עשוי לעלות.

ירידות לחץ כרוניות יכולות להתרחש גם מסיבות אחרות. עדיף לאבחן אותן ולבדוק אותן על ידי מהנדס מומחה. תקינות מדי לחץ, פתחי אוורור, נתיכים.

מה לעשות כשהמספרים יורדים

הפסדים נוצרים עקב תקלות:

• בקלחת. זיהום, בלאי של חלקים או סדקים זעירים. דליפה במחליף החום דורשת הלחמה או החלפה.
• במתווה. גם טווח הסיבות רחב: דליפות גלויות וסמויות מתוקנות על ידי איטום.
• במיכל ההתפשטות. סדקים בממברנה ומים הנכנסים לתא האוויר מתוקנים על ידי החלפת הממברנה או כל המיכל.
• סתימה עם משקעי מלח. הם מתקנים את זה על ידי ניקוי המערכת עם תרכובות מיוחדות (אנטינקיפין, למשל).

אם הצינור מוסתר ולא ניתן לזהות באופן מיידי את סיבת הנזק, נדרש הליך בדיקת לחץ. מים מנוקזים מהמערכת ואוויר נשאב פנימה באמצעות מדחס. עדיף לעשות זאת על ידי מומחים.

מדוע הלחץ עולה:

• זרימת המים הופסקהיש צורך לברר את הסיבה.
• איפשהו בקווי המתאר השסתום סגור.
• פְּקָק מאוויר או פסולת/אבנית במערכת.
• הברז לא סגור כראוי ומים חדשים נכנסים כל הזמן למערכת.
• יחס שגוי של קוטר הצינורות ביציאה ובכניסה של מחליף החום.
• המשאבה חזקה מדי. אם המערכת תתקלקל, היא נמצאת בסיכון של פטיש מים.
• הנפח מחושב בצורה שגויה מיכל התפשטות.

סיבה נפוצה נוספת: המים רתחו בדודבמקרה זה, יש להפחית את הטמפרטורה באופן מיידי.

בכל מקרה, עדיף להפקיד את החיפוש וסילוק הגורמים בידי מהנדס מוסמך.

סרטון שימושי

צפו בסרטון שמדבר על תקני לחץ עבור מערכת חימום ביתית קטנה.

מנגנוני בקרה

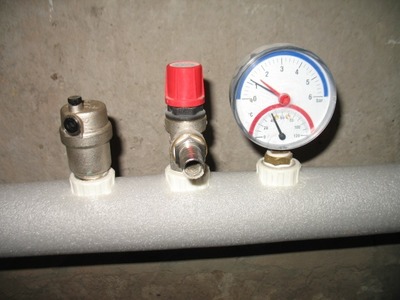

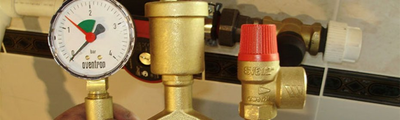

כדי למנוע מצבי חירום במערכות סגורות השתמש בשסתומי הקלה ומעקף.

פְּרִיקָה. הוא מותקן עם פתח לביוב לצורך פריקת חירום של עודפי אנרגיה מהמערכת, ומגן עליה מפני הרס.

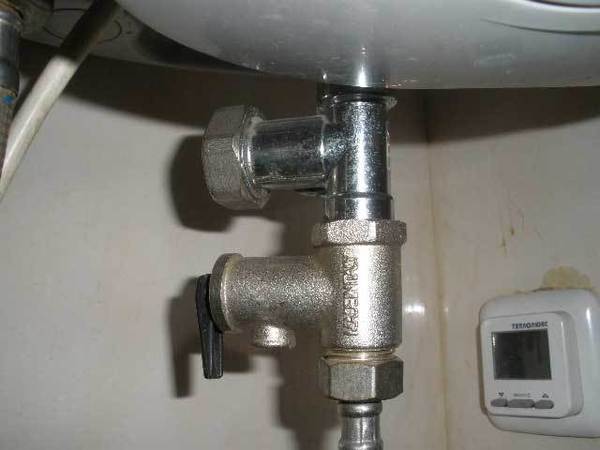

תמונה 4. שסתום ניקוז למערכת החימום. משמש לניקוז עודפי נוזל קירור.

לַעֲקוֹף. מותקן עם יציאה למעגל חלופי. מווסת את ירידת הלחץ, ומזרים לתוכו עודפי מים כדי למנוע עלייה במקטעים הבאים של המעגל הראשי.

יצרנים מודרניים של אביזרי חימום מייצרים נתיכים "חכמים", מצויד בחיישני טמפרטורה שאינם מגיבים לעלייה בלחץ, אלא לקריאות הטמפרטורה של נוזל הקירור.

אל תשכחו שכל בעיה במערכת החימום של הבית כרוכה לא רק באובדן נוחות והוצאות. מצבי חירום ברשת החימום לאיים על בטיחות התושבים והבנייןלכן, נדרשות זהירות ומיומנות בבקרת החימום.
