חימום בלעדיו נכשל! מעגל חימום בבית פרטי: מה זה
מערכת החימום מורכבת מ אספקת מים חמים לרדיאטורים ומים קרים לדוד.
נוזל הקירור המחומם עובר דרך צינורות למכשירים המחממים את החדרים, ודוחף את הקר, שמתחמם שוב.
מערכות חימום לולאה סגורות: מה זה, בשביל מה השני
מעגל מים הוא מערכת שדרכה נוזל הקירור עובר מהתנור לרדיאטור דרך צינורות האספקהלאחר שפלט חום, הנוזל חוזר לדוד דרך צינור החזרה. כך נוצר מעגל סגור.
אינינגס — צינורות המעבירים מים חמים לרדיאטורים. קו ההחזרה לוקח את המים המקוררים ומחזיר אותם לדוד לשימוש חוזר לאחר החימום.
מעגל שני משמש לאספקת מים חמים לדיור. מים העוברים דרך המעגל השני משמשים לצרכים ביתיים.
שיטות חיבור, תרשים
- אנכי עם חיווט תחתון
צינור ראשי עובר מהדוד לאורך החלק התחתון של המבנה. ממנו עולים צינורות אספקה, שנועדו להעביר נוזלים לסוללות, המותקנות בחדרים מחוממים. צינורות יוצאים מהרדיאטורים, דרכם הנוזל המקורר זורם החוצה וחוזר לדוד. בעת יצירת תרשים, מחושב הצורך בזרימת אוויר יוצאת באמצעות מכשירים מיוחדים. המערכת תדרוש צינורות אוויר, מיכל התפשטות ועגורן מייבסקי.
- אנכי עם חיווט עליון
מהדוד, נוזל הקירור החם זורם דרך הצינור הראשי לעליית הגג. משם, המים מופצים דרך צינורות האספקה לרדיאטורי החימום. הנוזל שפזר חום חוזר דרך צינורות החזרה לדוד לחימום מחדש. בעת יצירת לקחת בחשבון את הצורך בזרימת אוויר, שעבורו משתמשים במיכל התפשטות. החיווט העליון יעיל יותר מהתחתון, מכיוון שנוצר יותר לחץ בצינורות.

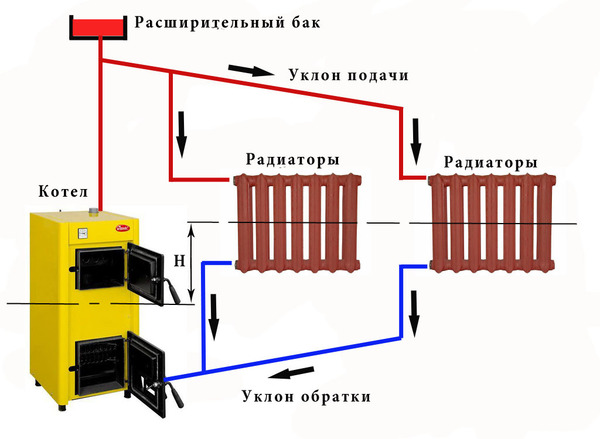

תמונה 1. תרשים חיבור של מעגל חימום מים אנכי עם חיווט עליון.

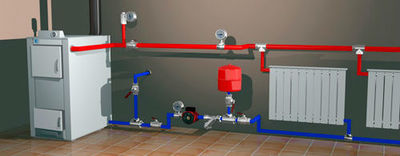

- אופקי
המעגל האופקי מספק זרימת מים כפויה, ולכן הוא משמש לעתים קרובות יותר מאשר האנכי. המערכת נוצרת על פי אחת משלוש תוכניות:
- מָבוֹי סָתוּם.
- עם תנועת המים הנלווית.
- עם חלוקת אספנים.
במקרה הראשון יש צינור ישיר אחד וצינור חזרה אחד המגיעים מהדוד. נושאי החום מחוברים לכל רדיאטור.
במקרה השני המערכת נראית דומה. ההבדל הוא בצינור ההחזרה. הצינור עובר דרך כל רדיאטור במקביל לצינור ההזנה. בסוללה האחרונה הוא מסתובב וחוזר לדוד, לאחר שאסף את נוזלי הקירור.

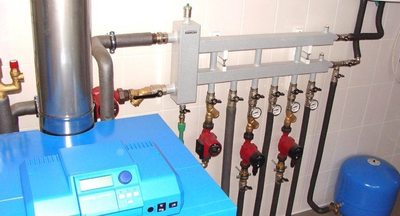

מהדוד, מים חמים מסופקים דרך הקו הראשי למפיץ, ולאחר מכן מופצים לרדיאטורים. אותו דבר לגבי החזרה: ראשית, נוזל הקירור נאסף במיכל אחד ולאחר מכן עובר לגוף החימום.
אח או תנור עם מעגל מים

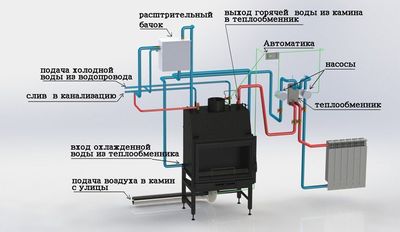

קמינים ותנורים עם מעגל מים הם דודי דלק מוצק משופריםהם נעימים יותר מבחינה אסתטית מדודי חימום קונבנציונליים.

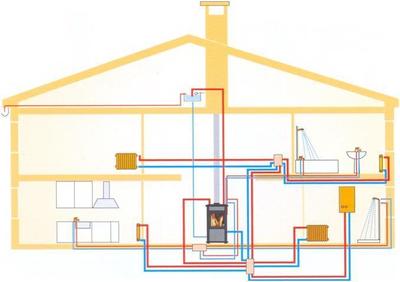

קמינים מותקנים לרוב בחללי מגורים ולא מוסתרים במרתפים.
תנורי אח כאלה מסוגלים לחמם ביעילות 2-3 חדרים, עם נפחים גדולים המכשירים מתפקדים בצורה לא יציבה.
בגלל זה, מכשירים משלימים לעתים קרובות עם מקורות חימום גיבוי, או שהקמינים עצמם מקבלים תפקיד משני.
שתי דרכים לאזן מערכות במו ידיכם
ההליך נועד לפזר את נוזל הקירור באופן שווה על פני הרדיאטורים. מטרתו ליצור את אותה טמפרטורה בכל חדר מחומם.
איזון מתבצע באחת משתי דרכים:
- לפי כמות נוזל הקירור.
- לפי טמפרטורת הרדיאטורים.
סוג ראשון משמשים עם ערכים מדויקים של קצב זרימת נוזל הקירור. מדד זה מחושב בעת תכנון חימום. לאיזון יהיה צורך בשסתומי כוונון, המותקן ליד הרדיאטורים, ומכשיר כוונון מיוחד, המחובר לצינורות החזרה.
המכשיר מאפשר לקבוע את קצב הזרימה הנוכחי של נוזל הקירור, ולאחר מכן לכוונן אותו באמצעות אביזרים.
תְשׁוּמַת לֵב! שיטת איזון זו מדויקת, אך דורש ציוד יקר והיכולת להתמודד עם זה.
סוג שני משמש במקרים בהם לא ניתן להשתמש בראשון. כוונון ידרוש התקנת שסתומי כוונון על קווי ההחזרה ליד הרדיאטורים.
יש צורך גם במדחום, רצוי מדחום אינפרא אדום. האיזון מתבצע בנפרד עבור כל סוללה. השסתומים נפתחים בתורם: הראשון בחצי סיבוב, השני אחד אחד, השלישי אחד וחצי, וכן הלאה.
באחרון, ללא קשר למספר הרדיאטורים, השסתום לפתוח לחלוטין. הטמפרטורה נמדדת על כל צינור, החל מהראשון, ולאחר מכן מותאמת באמצעות אביזרים. שיטה זו פשוטה ליישום, אך התוצאה היא מעגל לא מאוזן בצורה מדויקת.
תכונות של חיווט בבית פרטי
כל מעגל חימום המותקן בבניינים נמוכים הוא סגור. נושא החום המשמש לחימום, נע במערכת לאורך קו מתאר נתון באופן מחזורי.
שיטת חיבור החיווט בבית פרטי תלוי במבנהעבור בניינים גבוהים, מומלץ לבצע אנכי. בתים או חדרי אמבטיה בני קומה אחת או שתיים עם שטח גדול - אופקי.
