עזרה למערכות חימום! משאבות סירקולציה וחום לחימום ביתי: מחירים, עקרון פעולה
משאבת חום היא מכשיר אשר מיועד להמרת אנרגיה תרמית, שהתקבל ממקור כלשהו.
מכשיר כזה הוא החוליה העיקרית במתקנים גיאותרמיים.
בעזרתו, לא רק אנרגיה נאספת, אלא גם מרוכזת ומועברת לצרכן.
משאבות חום לחימום בית פרטי: מכשיר ומחיר

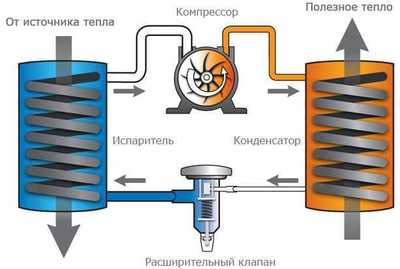

פעולת משאבת חום מבוססת על אותו עיקרון כמו זה המשמש להפעלת יחידות ייצור קור.
עם זאת, בניגוד אליהם, זה היחידה פועלת למטרת השגת חום.
חלק מהמרכיבים המרכיבים אותו, כגון המעבה והמאייד, מבצעים פונקציות שונות במקצת מאלה שהם מבצעים במכונת קירור.
לכן, במקרר, השפעת הפחתת הטמפרטורה מושגת על ידי שיטת הפקת חום מנפח מסוים על ידי המאייד, ועבודת הקבל תורמת לפליטתו לחלל שמסביב.. אבל, כאשר הם מיושמים על משאבת חום, אלמנטים אלה פועלים בצורה שונה. המאייד פועל. על מנת לשחרר את נוזל הקירור בטמפרטורה נמוכה. פעולת הקבל מכוונת לייצור חום, המיועד לצורכי הצרכן.
הַפנָיָה. יש לציין כי יחידה כזו, בשל ייחודיות עיצובה, מייצרת אנרגיה תרמית. פי 3-5 יותר כמות האנרגיה שהוא מקבל מרשת החשמל. החלק של האנרגיה שהוא "נוסף" מגיע ממקור חיצוני.
בין היתרונות משאבות חום כוללות:
- יעילות כלכלית. זה מושג הודות לעובדה שלמכשיר יש יעילות תפעולית גבוהה.
- אין עלויות תפעול מוגזמות של הציודתצטרכו לשלם רק עבור החשמל הנדרש להפעלת היחידה.
- אפשרות להחלפת מצבי פעולה של המערכת. משאבת החום יכולה לתפקד הן לחימום (חימום) החדר והן לקירור (מיזוג אוויר) שלו.
- אֲמִינוּתבשל נוכחותה במערכת הבקרה האוטומטית, לא יידרש תחזוקה מיוחדת שלה. ולביצוע פעולות מסוימות, ישנה הוראה.
- צְפִיפוּת מנגנון ו חוסר שקט עבודותיו.
- האינדיבידואליות של המערכת. משמעות הדבר היא שהצרכן יכול לבחור סוג מסוים של מכשיר, בהתאם למקור היציב המתוכנן לשמש לצורך הפקת אנרגיה תרמית. וגם שיש הזדמנות לבצע חישובים שונים (לדוגמה, החזר ההשקעה של יחידה ספציפית).
- בקשר להתקנה כזו דרישות בטיחות האש פושטו.
חסרונות משאבות חום כוללות: עלות גבוהה יחסית של המכשיר עצמו ושל רכיבים אחרים במערכת, התקנה מורכבת ויקרה של המתקן הגיאותרמי.
בנוסף, רשימת החסרונות של משאבות חום כוללת טמפרטורות נמוכות של מים המחוממים לחימום.
בדרך כלל, ערכים אלה נמצאים בתוך 50-60 מעלות צלזיוס.
שימו לב שאם התקנת מערכת גיאותרמית מתבצעת כולה באמצעות קרנות אשראי, ייתכן שיתברר לאחר מכן שעלות שירות ההלוואה תעלה על הסכום אשר מבטא את האפקט החיסכון של השימוש בו.
תְשׁוּמַת לֵב! יחד עם עליית טמפרטורת נוזל הקירור במעגל הפנימי, היעילות והאמינות של המכשיר מופחתות.
חלוקת משאבות החום לסוגים תלויה ב איזו שיטת הפקת אנרגיה משמשת במפעל גיאותרמי?
קרקע-מים

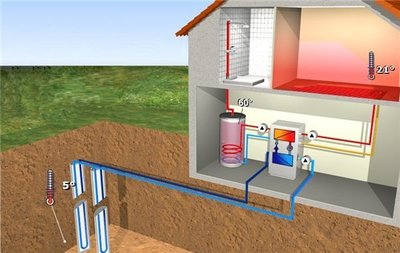

העובדה שחלק מהאנרגיה התרמית מהקרקע ניתנת להובלה ולשימוש לצרכי הצרכן היא העיקרון עליו מבוססת הפעלת מתקן גיאותרמי בהשתתפות משאבת מי תהום. יישום תהליך שאיבת החום מתרחש בעזרת אספנים או גששים מיוחדים. האנרגיה המתקבלת מועברת למעגל החימום הפנימי באמצעות משאבה.

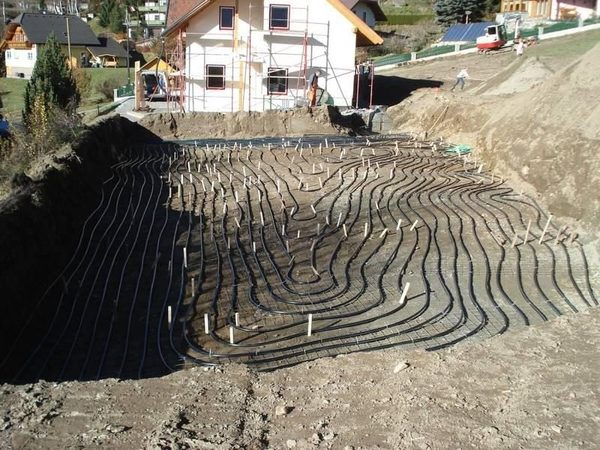

תמונה 1. התקנת מערכת חימום עם משאבת חום קרקע-מים. נחפר בור גדול למבנה.
נוזל הקירור הוא נוזלים שאינם נוטים לקפוא. לכן, למטרה זו משתמשים בדברים הבאים: תערובת גליקול, תמיסת מים עם מלח או מים מעורבבים עם אלכוהול. פרמטרי המערכת מחושבים בהתאם לשטח הבית המחומם.
העלות המשוערת של מכשיר מסוג מי תהום היא: 202,000—250,000 רופי הודי
מים-מים
בדיוק כמו במקרה של אדמה, טמפרטורת המים בעומקים גדולים מתחת לאדמה נשארת גבוהה יחסית כל הזמן, ו- ללא קשר לתקופת השנה. בעזרת יחידה מסוג "מים-מים" ניתן להשתמש במשאב כזה. מבחינה מבנית, משאבת חום מסוג זה דומה לסוג "מי תהום". עם זאת, התקנת היחידה כולה פשוטה יותר.
מחיר המשאבות נקבע בטווח רחב למדי. לדוגמה, מוצרים מיצרנים סינים עולים: 1800-3300 דולר, ואלו אירופאיות - 7800 דולר, ומעלה. גורמים רבים נלקחים בחשבון בעת קביעת עלות התקנת מערכת. בממוצע, 5 אלף דולר - זהו נתון ההתחלה אם נדרשת התקנת באר.

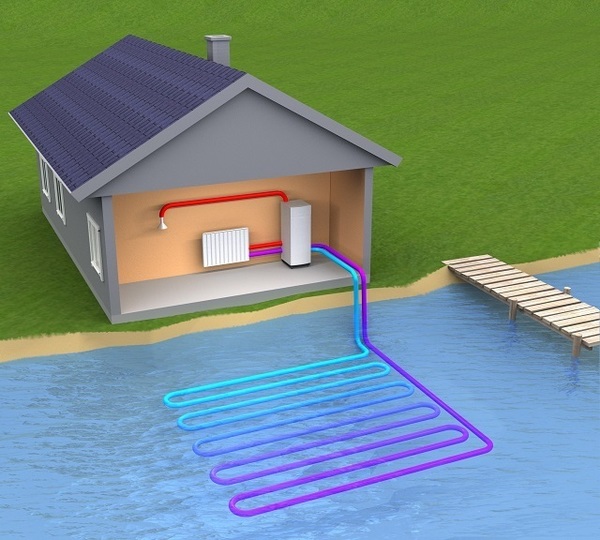

תמונה 2. תרשים סכמטי של מבנה מתקן חימום עם משאבת מים למים. נוזל ממאגר משמש כמקור חום.

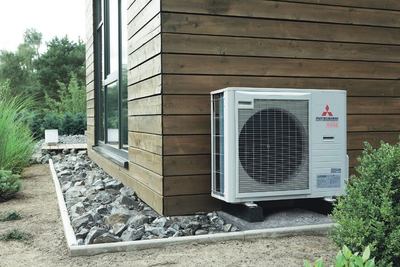

אוויר-מים

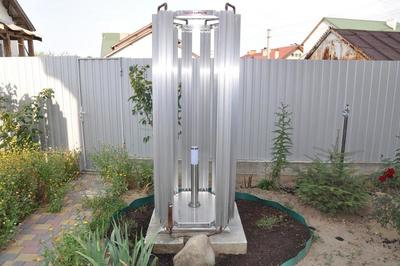

מסות אוויר הן המשאב לסוג זה של מכשיר. וגם משאבים משניים מתאימים: אוויר פליטה, גז, עשן. מבחינה פונקציונלית, יחידה כזו משתמשת בקומפלקס יחיד המשלב מאווררים ומאיידים.
האוויר מכיל כמות מסוימת של אנרגיה תרמית, אפילו בטמפרטורות מתחת לאפס. עיקרון המכשיר מבוסס על העובדה שחלק ממנו ניתן להסרה ממסת האוויר.
חָשׁוּב! יש לציין כי המכשיר יעיל כאשר טמפרטורת האוויר אינה יורדת מתחת לערך -15 מעלות צלזיוס. עם זאת, המצב משתנה לרעה (עבור הצרכן) כאשר הכפור מתגבר.
מחיר ממוצע 2,180 דולר אמריקאי עבור מכשיר עם חשמל 5.6 קילוואט, 4,300 דולר — 9.8 קילוואט. עלות עבודות ההתקנה מתחילה מ 1700 דולר.
אוויר לאוויר
מבחינה מבנית, רכב האוויר-אוויר בנוי אותו דבר כמו המזגן.
עם זאת, כתוצאה משיפורים שונים ביחס לאחרון, הופיע מכשיר שפעולתו נועדה לחימום החדר.
עלותן של יחידות כאלה מתחילה החל מ-1800 דולר המחיר המינימלי עבור עבודות ההתקנה יהיה 150 דולר

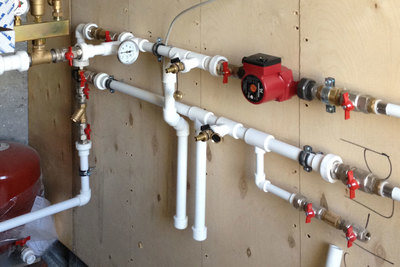

משאבות סירקולציה למערכות חימום
משאבת הסירקולציה היא אחד המרכיבים החשובים ביותר הפועלים במערכות חימום או אספקת מים. עבודתה נועדה להבטיח זאת להבטיח את תנועת הנוזל במעגל סגור בכוח.
עבור מכשירים כאלה יש חילוק המבטא תלות תזונתיתישנם כאלה שצורכים אנרגיה בצורת זרם חילופין (220 וולט) ו-, - מופעל על ידי מקור (בדרך כלל בלתי ניתן להפסקה) של מתח ישר (12 וולטישנה גם חלוקה של משאבות לדגמים עם הוצאת אוויר אוטומטית או מאולצת.
מעקפים מספקים למערכת את היכולות הבאות:
- מעבר למצב פעולה אחר (מחזור טבעי);
- יישום של בקרת טמפרטורה אוטומטית או ידנית בחדר מחומם.
בהתאם להבדלי התכנון, ללא קשר לפרמטרים אחרים, ניתן לסווג את המכשיר לפי סוג המכשיר. לאחת משתי אפשרויותג. בואו נבחן אותם.
עם רוטור יבש
משאבת סירקולציה מסוג זה מאופיינת בכך שהיא מגע של נוזל הקירור עם המנוע אינו נמנערק האימפלר טובל בנוזל ומבודד מהרוטור באמצעות אטמים וטבעות איטום.
כָּבוֹד גבוה יְעִילוּת, אשר, בהתאם לדגם, 80-85%.
חִיוּנִי חִסָרוֹן הם חושבים רעש מתמיד, אשר מייצר מכשיר תקין. וגם הצורך בתחזוקה תקופתית, אשר יידרש לצורך עדכון והוספת חומר סיכה.
עם רוטור רטוב
משאבה מסוג זה מאופיינת בכך שהיא מכילה נוזל, אשר לא רק מבצע את תפקיד סיכת החלקים, אלא גם עוזר לקרר את המנוע, גם האימפלר וגם המנוע עצמו שקועים במים.
יתרונותיו כוללים את התכונות הבאות: אינו דורש תחזוקה מתמדת, בעל משאב מנוע סביר, אינו משמיע רעש. המכשיר עמיד, הודות לאפקט הקירור המיוצר על ידי נוזל הקירור.
תמונה 3. משאבת סירקולציה עם רוטור יבש. המכשיר מותקן על צינורות מערכת החימום.
החיסרון הוא יעילות נמוכה (50%).
סרטון שימושי
צפו בסרטון שמסביר כיצד פועלות משאבות חום.
מַסְקָנָה
משאבות חום המיועדות לחימום ביתי, נחשבים לציוד יקר למדי. למרות זאת, השימוש ביחידות כאלה יכול להצדיק את ההוצאות הכספיות, שיכולות להשתלם בשנים הראשונות לפעילות. חיסכון מושג בשל העובדה ששימושן הנוסף לא ידרוש השקעות חדשות.
