זה בכלל לא קשה: הוראות שלב אחר שלב להתקנת סוללות חימום בבית פרטי עם חיבור

חדר הדוודים הפרטי של הבית מספק נוחות ונוחות לאורך כל השנה: ניתן להפעיל את אספקת החימום בכל עת במהלך הקיץ הקר ולכבות אותה כאשר מזג האוויר החם מגיע באביב.

עצמאות מגחמות חברות השירות ולוחות הזמנים של אספקת החימום עם תחנת כוח תרמית היא יתרון שאין להכחישו של מערכת אוטונומית לבית פרטי.

דרישות למיקום הרדיאטור בבית פרטי

יש להתקין רדיאטורים במקומות עם אובדן חום גדול ביותר בבית (פתחי חלונות ודלתות כניסה).

ככלל, מותקנים מכשירי חימום מתחת לכל חלון בבית ובמסדרון על הקיר, ליד דלת הכניסה לבית, כוילון תרמי ומייבש כביסה לבגדים רטובים.

לקבלת תפוקת חום מרבית ממכשיר החימום, מומלץ לשמור על המרחקים האופטימליים הבאים מהרדיאטור:

• עד לרצפה 8-12 ס"מ;
• עד אדן החלון 9-11 ס"מ;
• 5-6 ס"מ מהקיר;
• הרדיאטור בולט מעבר לאדן החלון ב-3-5 ס"מ (כך שהחום מהרדיאטור יחמם את יחידת החלון).

דרישות לבניית קירות ורצפה:

• קִיר, עליו יותקן מכשיר החימום, חייב להיות מכוסה גבס.
• בעת חיבור לקיר גבס בו בעבר מותקנת מסגרת חיזוק עשויה עץ.
• מתקני רצפה לרדיאטור מותקנים על הרצפה המוגמרת.

כלי התקנה:

• מקדחה או מקדחת פטיש,
• מקדחה 10 מ"מ,
• פַּטִישׁ,
• מַברֵג להברגת ברגים בעת שימוש בסוגריים פינתיים,
• מפלס הבניין בעזרת פלס או לייזר,
• עִפָּרוֹן,
• רוּלֶטָה,
• מפתח ברגים לרדיאטור עשוי מפלסטיק,
• מפתח עבור האמריקאי.

דיאגרמות חיבור

לרדיאטור יש חורים בקצוות לחיבור צינורות עם אספקת נוזל הקירור לרדיאטור והוצאתו (החזרה). ישנם דיאגרמות החיבור הבאות:

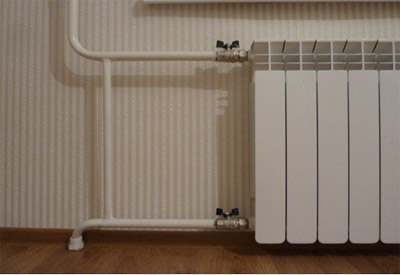

צַד

הצינור עם אספקת נוזל הקירור מחובר לפתח העליון בקצה הרדיאטורנוזל הקירור עובר דרך כל החלקים מלמעלה למטה ומופקע דרך צינור החזרה המחובר לפתח התחתון באותו קצה.

הוא מותקן בחור העליון בקצה השני ברז מייבסקי לדימום אוויר עודףפקק מונח בחור התחתון הנותר.

• הוא משמש בדירות עם מערכת אספקת חימום בעלת צינור יחיד.
• אורך הרדיאטור אינו עולה על מטר אחד (אובדן החום עולה עם מספר הסעיפים).

אֲלַכסוֹנִי

נוזל הקירור מסופק דרך הפתח העליון בצד אחד, וזרימת ההחזרה היא דרך הפתח התחתון בצד השני של הרדיאטור. נוזל הקירור זורם באלכסון מלמעלה למטה.

• העברת חום יעילה עם כל מספר של מקטעים.
• מאפשר לחבר מספר רדיאטורים בטור.

תחתון ואוכף

צינור האספקה ​​נכנס דרך החור התחתון בצד אחד, צינור ההחזרה יוצא דרך החור התחתון בצד השני של מכשיר החימום.

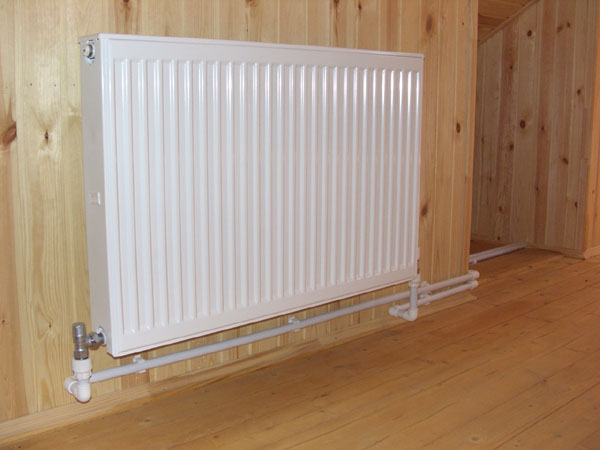

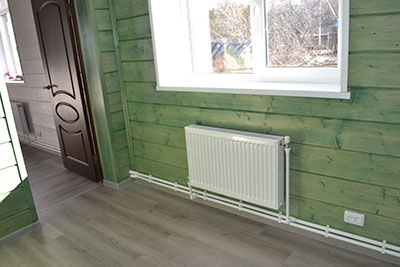

תמונה 1. תרשים תחתון של חיבור רדיאטור החימום: הצינורות עוברים בין הרצפה לסוללה.

• משמש להתקנת צינורות נסתרים ברצפה.
• יעילות תרמית נמוכה ב-30% מזו של אלכסון (סטגנציה של נוזל קירור בחלק העליון של הרדיאטור).

אביזרים להתקנת סוללות חימום

כדי להתקין את הסוללה, עליך מספר רכיבים.

ערכת התקנה

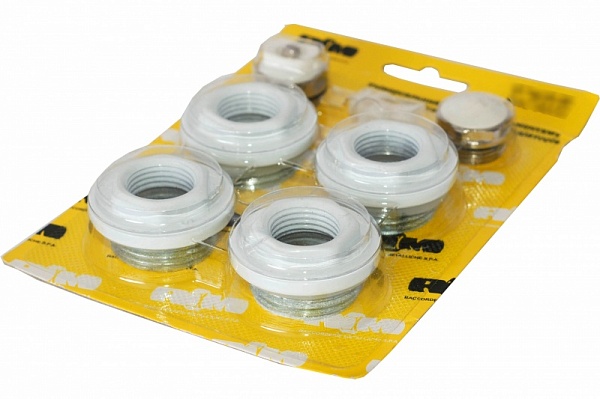

מורכב מ שני תותבים עם הברגה ימנית, שני תותבים עם הברגה שמאלית, תקעים, ברז מייבסקי, שלושה סוגריים ושלושה דיבלים.

פוטורקי (מתאמים 1 - ½ אינץ') מוברגים לחורי הרדיאטור, אליהם מסופקים הענף הישיר וההחזרה. בצד ימין של הרדיאטור יש הברגה ימנית (הברגת המצמד עם כיוון השעון), בצד שמאל - הברגה שמאלי (נגד כיוון השעון). ברז מייבסקי מותקן בחור הימני העליון, ופקק מותקן בחור הנותר.

תמונה 2. נדרש סט של ארבעה אביזרים עם הברגות ימין ושמאלי להרכבת הרדיאטור.

ייתכן שתתעניין גם ב:

4 סוגים של תנורי חימום בטוחים לבית עץ: איך לבחור את המתאים?

5 דרכים להתגבר על הכפור: חימום בית קיץ בחורף. מה עדיף לבית מודרני או ישן?

חיסכון דורש חישובים מדוקדקים! מה תהיה צריכת הגז לחימום בית של 200 מ"ר?

פשתן אינסטלציה ומשחת איטום

פשתן משמש ל אריזת חוטיםכאשר הוא נחשף למים, הוא מתנפח ואוטם פערים בחיבורים הברגה.

משחת איטום של יוניפק אוטמת פשתן בהברגות, מגן עליו מפני ריקבון, מקל על הברגת התותבים.

שסתומי סגירה

שסתומי כדור משמשים לסגירת צינורות ומותקנים על צינור האספקה. שסתום בקרה מותקן על צינור ההחזרה. החלק המחבר של הברז או השסתום הוא אמריקאי - חיבור נשלף עם אום חיבור. מורכב משני חלקיםחלק מהאמריקאי עם הברגה חיצונית 1/2 אינץ' מוברג לתוך החור הפנימי של שרוול הרדיאטור.

אום החיבור מאפשר לך לחבר בקלות את הרדיאטור לברז ולהסירו.

סימון הקיר עבור סוגריים

אלגוריתם סימון לרדיאטורים עד 10 חלקיםשני סוגריים בקצוות העליונים, אחד בתחתית באמצע.

1. לִמְדוֹד אורך פתח החלון, סימן על הקיר נקודת האמצע (מתחת לאדן החלון).
2. צייר מהנקודה המסומנת קו אנכי כלפי מטה עד הרצפה.
3. סִימָן נקודה (א) על קו אנכי במרחק של 10 ס"מ מאדן החלון.
4. הִתְנַהֲגוּת קו אופקי דרך הנקודה המסומנת (A).
5. מדוד את המרחק על הרדיאטור בין נקודות ההרכבה של הסוגריים העליונים.

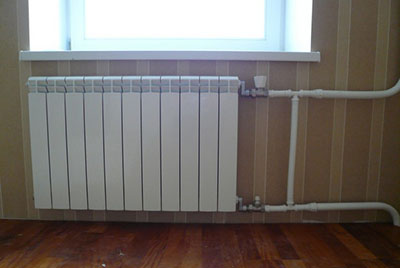

תמונה 3. בחירת מיקום על הקיר בו ימוקם הרדיאטור, קביעת שיטת חיבור הסוגריים העליונים.

6. הניחו בצד משני צידי נקודה (A) על קו אופקי באורך, שווה למחצית המרחק על הרדיאטור.
7. הניחו בצד על הקו האנכי המרכזי קטע מנקודה (A) למטה באורך 50 ס"מ - מקם התקנה של התושבת התחתונה.
8. קדחו חורים עבור הסוגריים. שמרו על המקדחה אופקית לחלוטין כדי שהמקדחה לא תיכנס הצידה לתוך הקיר.
9. הדקו את הדיבלים בפטיש והבריגו את הסוגריים במרחק הנדרש מהקיר.

תהליך הרכבת הרדיאטור

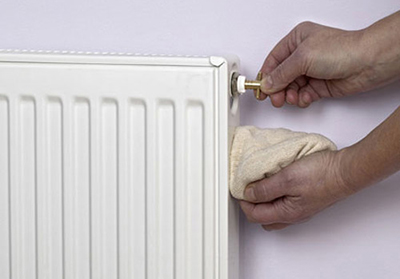

1. נקו את ההברגות בחורי הרדיאטור. בדוק את מחבר ההברגה, את הפקק ואת ברז מייבסקי.

2.

   הסר את אטמי הגומי מכל מחבר, פקק וברז מייבסקי.מומלץ להשתמש באריזת פשתן במקום זאת (אטמים עקומים או מהודקים יתר על המידה עלולים לגרום לדליפות).
3. קלעו צמה או חוט מחוט פשתן, באורך 30-40 ס"מ, בקוטר של כ-1 מ"מ.
4. לפלף צמת פשתן על המקום בשרוול שבו היה ממוקם האטם. (ליצירת מראית עין של אטם מפשתן). לפלף את הצמה עם כיוון השעון עבור תותב עם הברגה ימנית ונגד כיוון השעון עבור הברגה שמאלית. כיוון הליפוף - מקצה התותב לכיוון ההברגה. הפשתן צריך למלא לחלוטין את כל החלל מקצה התותב ועד להברגה (חריץ ההברגה).
5. השתמש באצבעותיך כדי להדק את צמת הפצע (ליצור טבעת מסודרת), לשמן עם יוניפק.
6. הברג את החלקים לתוך החורים המתאימים של הרדיאטור ביד, לאחר מכן הדקו אותו בעזרת מפתח ברגים עד שייעצר. יש לדחוס את אטם הפשתן ולמלא לחלוטין את כל החלל בין קצוות החלק לרדיאטור.
7. השתמש במפית כדי להסיר עודפי משחה מאתר ההתקנה.

התקנה נכונה של הסוללה

התקנת רדיאטור החימום נמצאת בעיצומה בכמה שלבים.

אריזה של התותב האמריקאי

1. בדוק את תותב אום האיחוד עם המחבר עבור רפיון.
2. אם אין חריצים על הברגות התותב, עשו אותם בעזרת הקצה החד של פצירה. החריצים נחוצים כדי למנוע מהפשתן לזוז בעת הברגה.

3.

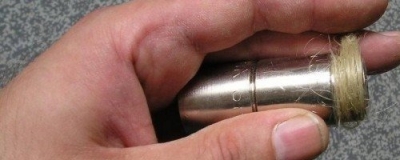

   קלעו צמה או חוט מחוט פשתן, באורך 30-40 ס"מ, בקוטר של כ-2 מ"מ.
4. גלגלו את הפשתן על החוט, הניחו את הצרור לאורך הפניות. התחילו ללפף מהסיבוב השלישי של החוט מקצה השרוול, בכיוון יציאת החוט.
5. לאחר שהגעתם לקצה החוט, יש לפלף בכיוון ההפוך מעל סיבובי החוט עם חפיפה, עם פסיעה 1-2 מ"מ.
6. לחצו על הפשתן בעזרת האצבעות ושמנו אותו עם יוניפק.

הַתקָנָה

1. התקן את אום האיחוד לתוך החור בתותב, הדקו ביד עד שייעצר, מבלי לאפשר לו להטות.
2. הכנס את מפתח השקעים והתחיל להדק בזהירות את השרוול. השרוול צריך להתהדק בכוח מורגש, אך מבלי להיתקע.
3. לאחר הידוק מלא של השרוול לאורך מלא של ההברגה השתמש במפית כדי לנקות את אתר ההתקנה מעודפי משחה.

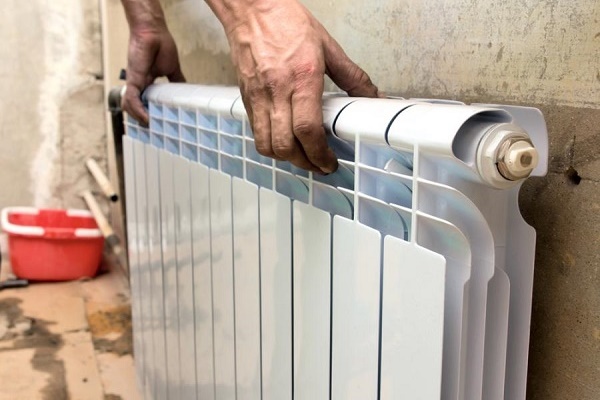

כיצד להתקין את המכשיר על גבי סוגריים?

1. בקרו אצל הרדיאטור על הסוגריים המותקנים.
2. התאם את מיקום הסוגריים, כיפוף אותם אנכית, תוך השגת התאמה הדוקה של הרדיאטור על הסוגריים העליונים והתחתונים ללא משחק.

לִרְתוֹם

1. הנח את החלק הנגדי על הברז או השסתום בדיוק לאורך ציר שרוול אום האיחוד.
2. הדקו את אום החיבור ידנית עד שייעצר.
3. ביצוע התקנת צנרת כיפוף צינורות ושסתומי סגירה ובקרה במיקום הרדיאטור.

חישוב ההספק הנדרש

ההספק המדורג של מקטע אחד ניתן על סמך חישוב ערכים סטנדרטיים של טמפרטורות נוזל הקירור בכניסה וביציאה של מכשיר החימום, וטמפרטורת האוויר בחדר.

בבית פרטי, ערכים אלה שונים מהערכים הסטנדרטיים. לכן, בעת חישוב ערך הדרכון להפחית ב-15%.

חישוב מדויק מתבצע בכל מחשבון מקוון, תוך התחשבות בכל הפסדי החום דרך אלמנטים של מבנה הבית.

באופן כללי, ניתן להניח כי:

• לחדר עם קיר חיצוני אחד וחלון נדרש 100 וואט/מ"ר;
• לחדר עם שני קירות חיצוניים וחלון אחד נדרש 120 וואט/מ"ר;
• לחדר עם שני קירות חיצוניים ושני חלונות נדרש 130 וואט/מ"ר.

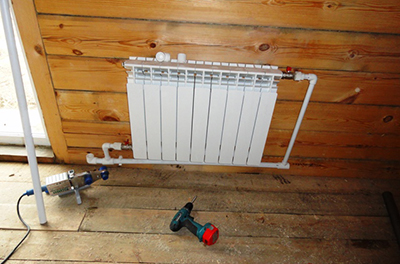

בדיקת לחץ

בדיקת לחץ מתבצעת לאחר התקנת מערכת החימום כולה. כדי לבדוק אם יש דליפות. בעת בדיקת לחץ עם מים, נדרש בודק לחץ (אותו ניתן לשכור). מעגל החימום ממלאים במים, בודק הלחץ מחובר ונוצר לחץ מוגבר. 2 אטמוספרות במשך שלוש שעות.

תוצאת בדיקת הלחץ חיובית אם לא נצפות דליפות מהחיבורים.

סרטון שימושי

בסרטון ניתן לראות כיצד מותקנת מערכת חימום עם חיבורים נסתרים.

עבודתו של המאסטר מפחדת

בהחלט אפשרי לבצע עבודה על חיבור מכשירי חימום בבית בכוחות עצמך. הכי חשוב בעריכה - חיבורי חבילהאם יש לכם בודק לחץ, תוכלו ללמוד זאת ביום אחד על אב טיפוס.
