Toplina ne bi trebala biti samo kod kuće! Peć na drva za garažu: kako napraviti uređaj vlastitim rukama

Automobilski entuzijasti provode puno vremena u garaži, posebno onoj koja je kombinirana s radionicom, stoga je važno stvoriti ugodne uvjete tamo, osiguravaju brzo i sigurno zagrijavanje prostorije.

Često ga instaliraju u tu svrhu. plinski ili električni grijači.

Ali takvi uređaji imaju niz nedostatakavisoki troškovi opreme i resursa, relativno niska učinkovitost, niska trajnost u uvjetima temperaturnih promjena, visoke vlažnosti i izloženosti agresivnim vanjskim okruženjima.

Stoga je jedno od najjednostavnijih rješenja za grijanje garaže korištenje peći na drva. Idealno bi bilo da osigura brzo, ravnomjerno zagrijavanje zraka bez punjenja garaže dimom i rasipanja viška drva za ogrjev.

Nijanse izolacije i sheme peći na drva za garaže

Za održavanje ugodne temperature u domu unutar jedne garaže bit će potrebno instalirati peć sposobnu za proizvodnju 2-2,5 kW toplinska energija, za radnu temperaturu u 16-18 stupnjevabit će dovoljno 1,8-2 kW.

Značajno povećava učinkovitost grijanja izolacija zidaObično se toplinski izolacijski sloj postavlja s vanjske strane, ali to je skupo i tehnički nemoguće u slučaju kada su garaže od zida do zida.

Pogodno za unutarnju izolaciju samogasive vrste vlaknastih ploča i iverice, ali ne plastika - pri zagrijavanju može ispuštati otrovne plinove, što znači da takav materijal nije kompatibilan s pećima na drva.

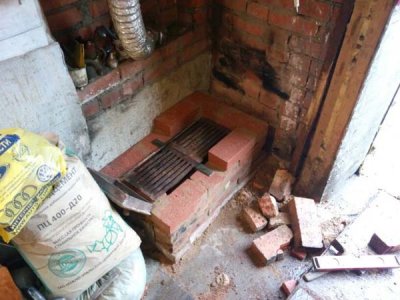

Peći na drva za garažu od opeke

Peći od opeke se rijetko ugrađuju u garaže zbog svojih glomazni dizajnUređaji zauzimaju puno prostora, a veliki unutarnji toplinski kapacitet povećava vrijeme izgubljeno u zagrijavanju pećnice na radnu temperaturu. za 1-1,5 satiMeđutim, u nekim slučajevima, ugradnja peći od opeke je opravdana. Evo najčešćih:

• garaža korišteno kao radionica ili polustambeni prostori;
• zgrada ima dovoljna površina i visoki stropovi;
• blizu nema drugih garaže, stambene i kućanske zgrade;
• u garaži bez viška vlage, što može oštetiti otopinu ako se pećnica ne koristi dulje vrijeme.

Za polaganje peći na drva koristi se vatrostalne i šamotne opeke, i dodaje se otopini za vezivanje vatrootporna glina.

Komora za gorivo opremljeno dolje, obično na razini trećeg reda, ako je potrebno, predvidjeti prozore za komore za čišćenje i puhanje. Posebnu pozornost treba posvetiti dimnjaku - njegov dizajn trebao bi osigurati učinkovito uklanjanje dima i čađe u vanjski okoliš.

Izgradnja klasične peći na drva od opeke s prozorom za čišćenje i bez puhala osigurava dugotrajno gorenje drva za ogrjev i visoku toplinsku snaguZbog relativne jednostavnosti instalacije, uređaji se često susreću u praksi.

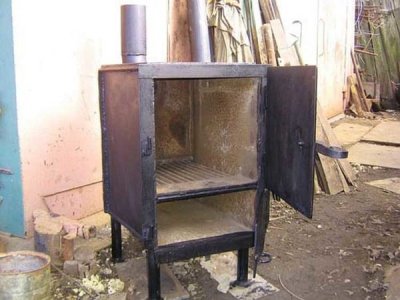

Proizvodi od lima

Metalne peći na drva su popularno poznate kao "peći s trbuhom".

Oni predstavljaju dizajn s jednom komorom izrađen od čeličnog lima, opremljen dimnjakom i posudom za pepeo u kojoj se nakupljaju čvrsti produkti izgaranja.

Često se peć na trbuh nadopunjuje platformom za kuhanje. U usporedbi s pećnicama od opeke, metalne uređaji imaju takve prednosti:

• kompaktnost i mobilnost;
• jeftinost izvornih materijala;
• velika brzina zagrijavanja prostorije;
• jednostavnost izvedbe dimnjaka, uklanjanje pepela i pepela.

Da biste sami napravili peć na trbuh, dovoljno je imati osnovne vještine rukovanja aparatom za zavarivanje I s alatima za obradu metalaDizajni namijenjeni za ugradnju u garaže za jedan automobil vrlo su jednostavni.

U modernim hipermarketima građevinske i kućanske robe možete pronaći industrijski izrađene peći na trbuh. Očito je da njihova cijena će biti viša od kućnih uređaja, ali takvi su proizvodi pouzdani i izdržljivi.

Korištenje otpadnih cilindara, crteži uređaja

Prazne plinske boce mogu se koristiti za izradu vrlo praktične peći na drva za samo nekoliko dana. Ovaj dizajn kombinira prednosti peći od opeke i peći na trbuh, omogućujući vam stvaranje ne previše glomaznog, praktičnog uređaja s dugotrajnim i intenzivnim toplinskim učinkom.

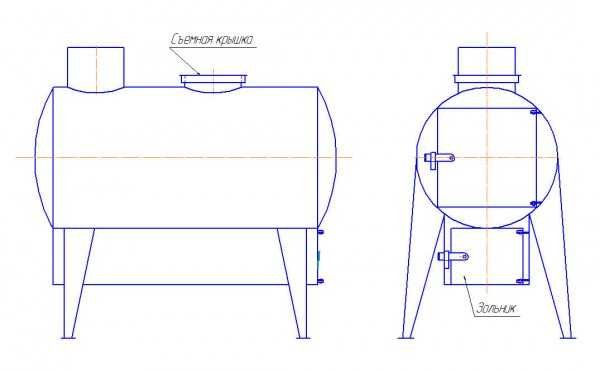

Fotografija 1. Crtež peći na trbuh za garažu iz plinske boce. Predstavlja horizontalni tip konstrukcije.

Kada je pravilno sastavljena, takva peć osigurava toplinsku snagu više od 5 kW, što je dovoljno za grijanje velike garaže. Jedno potpuno preuzimanje jamstva za ogrjevno drvo 3-4 sata stabilnog izgaranja — to ukazuje na ekonomičnost peći. Po želji se konstrukcija može lako opremiti prostorom za kuhanje. Među razmatranim vrstama peći na drva, cilindrična peć ima optimalan omjer cijene materijala, učinkovitosti korištenja i jednostavnosti izrade.

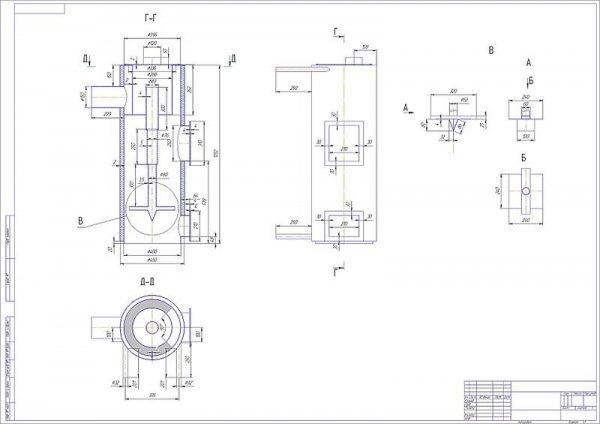

Fotografija 2. Crtež peći na drva iz plinske boce. Dizajn je vertikalni, naznačene su dimenzije uređaja.

Možda će vas zanimati i:

Kako postići neuobičajeno visoku produktivnost? Buleryan peć "uradi sam": dijagram, crtež

Mnogo učinkovitije od uređaja za loženje drva! Peć na ugljen za dom i kupaonicu

Kako napraviti ekspanzijski spremnik za otvoreno grijanje vlastitim rukama: fotografije i upute

Kako to učiniti sami: značajke odabira projekta

Glavni kriteriji koji karakteriziraju peć na drva su njezina toplinska snaga, izražena u kilovatima, i prosječno vrijeme gorenja drva u satima. Snaga se odabire u skladu s površinom grijane prostorije, obično na temelju izračuna 1 kW na svakih 10 kvadratnih metara.

Ako garaža ima visoke stropove ili inspekcijsku jamu, snaga se mora povećatiVrijeme gorenja ovisi o vrsti drva koje se koristi, debljini i količini drva za ogrjev te intenzitetu plamena. Trebalo bi biti najmanje 2 sata u načinu održavanja temperature s prosječnim opterećenjem gorivom.

Važno je uzeti u obzir dimenzije pećnice i njezin oblik, količinu i cijenu materijala potrebnih za montažu, složenost i radnu intenzivnost rada. Najbolje je stvoriti pećnicu korištenjem provjerene tehnologije, nakon što ste se prvo upoznali s nacrtima i fotografijama gotovog proizvoda.

Odabir materijala i alata

Glavna sirovina za proizvodnju cilindrične peći je cilindri otpadnih plinovaUmjesto vertikalnog cilindra, možete koristiti tankostijeni (oko 5 mm) čelična cijev promjera 300 mm.

Osim toga, trebat će vam armaturne šipke ili čelične cijevi malog promjera, lim debljine 3-5 mm, pričvršćivači te kuke i zasuni za pričvršćivanje poklopaca na prozorima ložišta i pepeljare.

Alati, potrebne za izradu peći, nalaze se u gotovo svakoj garaži, To uključuje:

• pila za metal;
• turpija i brusni papir;
• brusilica s abrazivnim reznim diskovima;
• bušilica s metalnim svrdlima;
• aparat za zavarivanje s elektrodama;
• vijčane stezaljke.

Prije nego što počnete raditi, Potrebno je izvršiti mjerenja prostorije i provjerite da ugradnja prilično velike peći na drva u nju neće uzrokovati nikakve neugodnosti. Zatim trebate pripremiti cilindre.

Prije svega, trebali biste potpuno otvorite ventil i ispustite preostali plin, kontrolirajući njegov izlaz otopinom sapuna. Zatim, pomoću pile za metal, pažljivo odrežite ventil na samom dnu, neprestano dodajući vodu na mjesto rezanja. Cilindar oslobođen ventila napuni se do vrha vodom, protrese, tekućina se ispusti i tek tada počinju rezati stijenke brusilicom.

Gradimo peć na drva

Daljnji koraci za izradu peći na drva od cilindara može se svesti na jednostavan algoritam:

1. Umjesto ventila prvog cilindra izrežite pravokutni prozor za drvarnicu, u njegovom zidu izrađuju duge tanke proreze za rešetku, a nasuprot njima - prozor za pričvršćivanje sekundarne komore.
2. Iz drugog cilindra napravite sekundarnu kameru, odrezavši mu dno u obliku klina. Umjesto ventila izrezan je otvor za cijev dimnjaka.
3. Od lima izrežite uzorke za pepeljaru i prijemni prozor, pregrade sekundarne komore, kao i 10-15 duge trake širine oko 50 mm - služit će kao rebra hladnjaka.
4. Prijemni prozor i pepeljara zavaren na prvi cilindar, nosači od cijevi ili armature zavareni su na pepeo i donji dio drvarnice.
5. Pregrade su zavarene u sekundarnu komoru, a na njega je ugrađen adapter za dimnjačku cijev.
6. Sekundarna komora je zavarena za drvarnicu Iznad odgovarajućeg prozora, vanjske površine su zavarene s rebrima hladnjaka, a ugrađena su i vrata prijemnog prozora i posude za pepeo.
7. Konstrukcija je prekrivena bojom otpornom na toplinu kako bi se spriječila oksidacija i uništavanje metala.
8. Peć je ugrađena u garažu i opremljena je punopravnim dimnjakom, ispuštajući produkte izgaranja u okoliš.

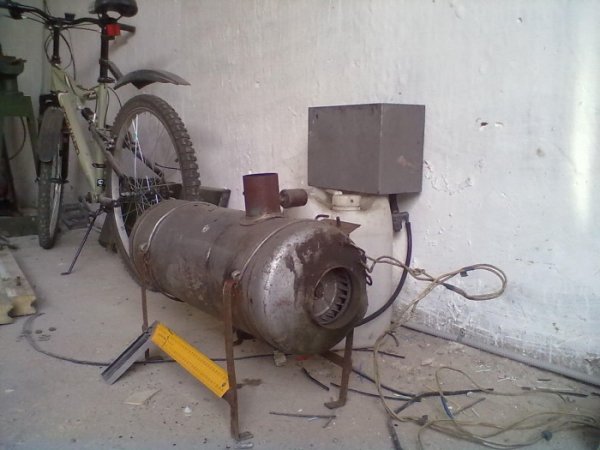

Konačni rezultat izgleda malo čudno, ali vrlo učinkovito sredstvo za zagrijavanje.

Glavna poteškoća s kojom se možete susresti prilikom sastavljanja peći na drva je neravnomjeran i, kao rezultat toga, nepouzdan zavar. Uzrok problema je nedovoljno precizno rezanje dijelova ili loša obrada površina za spajanje. Stoga je važno obratiti pozornost na prethodno označavanje, raditi s brusilicom polako i pažljivo, a prije zavarivanja dati rubovima željeni oblik i očistiti ih brusnim papirom.

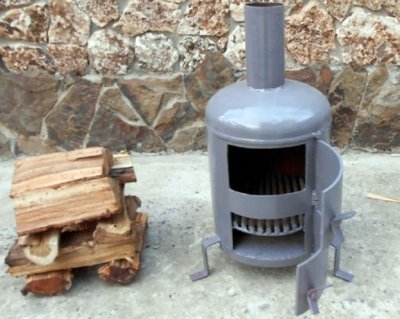

Fotografija 3. Gotova peć na drva izrađena od plinske boce, koja se može koristiti u garaži.

Koristan video

Pogledajte video koji vam govori kako napraviti peć za garažu iz plinske boce vlastitim rukama.

Zaključak

Pravilno sastavljena peć na drva postat će pouzdan, dugotrajan izvor topline u garažiNjegov dizajn osigurava sigurnost proizvoda, stabilan rad u teškim uvjetima i nepretencioznost prema vrsti goriva.
