לא קר מדי, אבל לא חם מדי: חיישן טמפרטורה לחימום הוא דבר הכרחי בעת חימום בית
טמפרטורת נוזל הקירור בצינורות החימום עשויה להשתנות מעת לעת. זה מוביל לירידות לחץ. כדי לשלוט בתהליכים אלה, יהיה צורך להתקין מכשירים מיוחדים.
מכשירים כאלה רישום קריאות טמפרטורה ולחץ נוכחיות במערכתכך שבמקרה של סטייה חמורה, אדם יוכל לנקוט באמצעים ולשקם את פעולת רשת החימום.
חיישני בקרת טמפרטורה למערכות חימום ואוויר
עקרון הפעולה של מכשיר מסוים תלוי בעיצוב שלוהסוגים העיקריים של חיישנים הם בי-מתכתיים ואלכוהוליים. ניתן לחבר אותם ללוח הבקרה.
הקריאות ניתנות באמצעות חוטים או ללא מגע. מדי טמפרטורה דו-מתכתיים מבוססים על השפעת התפשטות המתכת בעת חימום.
בעת בחירת חיישן כזה עליך לשים לב לפרמטרים הבאים:
- טווח מדידה. לפני הרכישה, חשוב לחשב את מצב הפעולה של רשת החימום ולבחור מכשיר עם טווח המדידה המתאים. לא רק הדיוק, אלא גם הרלוונטיות של האינדיקטורים תלוי בכך.
- טכניקת מדידה. עיצוב המכשיר משפיע על האינרציה של הקריאות (במכשיר דו-מתכתי, הקריאות מגיעות עם השהייה, בעוד שבמכשיר אלכוהולי, המצב האמיתי של המערכת בזמן המדידה מוצג תמיד).

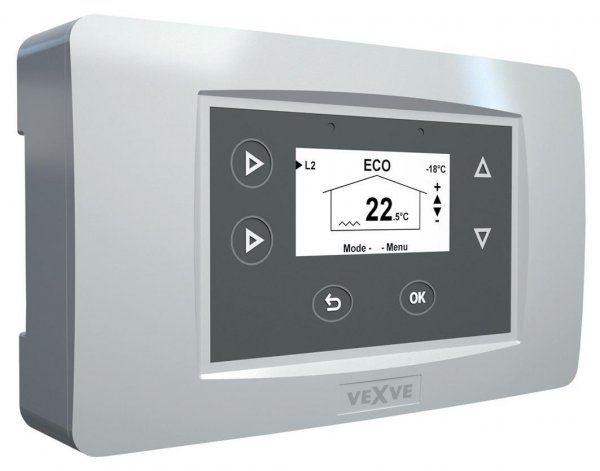

בקרי חום קוויים
מדי חשמל קוויים משמשים לרוב לתקשורת עם יחידת בקרת הטמפרטורה בצינורות אספקת חום. הם בדרך כלל יש צג אלקטרוני המציג את טמפרטורת נוזל הקירור.
שיטות מדידה עשוי להיות שונה (מבוסס על קרינה אלקטרומגנטית; על ידי קביעת רמת הרטט האקוסטי וכו'). היתרונות העיקריים הם קלות התקנה ודיוק המדידות. החיסרון של מכשירים כאלה — לא רמת אמינות גבוהה במיוחד. אם החוט ניזוק, הנתונים יפסיקו לזרום ליחידת הבקרה.
חיישנים תרמיים אלחוטיים
מכשירים אלה נועדו לשידור נתוני טמפרטורה להשתמש בגלי רדיו בשביל מה בנוסף מצויד בסוללה נפרדת ספק כוח ומכשיר ללכידה ושידור גלי רדיו.

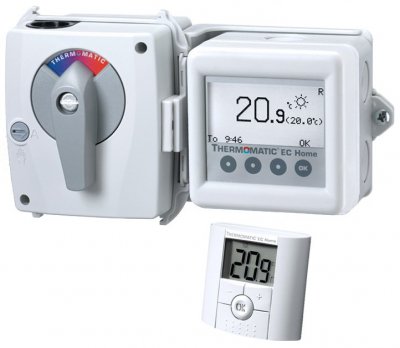

תמונה 1. מכשיר בקרת טמפרטורה אלחוטי למערכת החימום. מצויד במסך אלקטרוני.
יתרונות:
- ניתן להתקין בכל מקום;
- ההתקנה בדרך כלל די פשוטה;
- אינם תלויים בחשמל, שכן הם מצוידים באספקת חשמל אוטונומית משלהם.
אוּלָם יש גם חסרונות, מכיוון שאות הרדיו עלול להיות מעוות, מה שהופך מכשירים כאלה ללא מדויקים במיוחד.

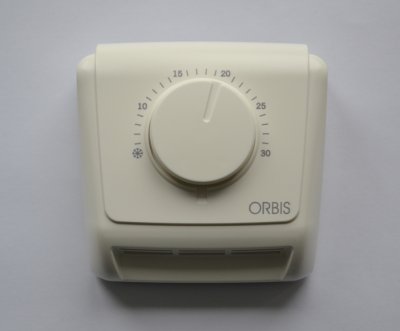

בי-מתכתי
התקנים בי-מטאליים מורכבים מ מחוון מצביע ושתי לוחות מתכת, אשר להם מקדמי התפשטות שונים כאשר הטמפרטורה משתנה. כאשר נוזל הקירור בצינורות מחומם או מקורר, אחת הלוחות מתחילה להתעוות; בגלל זה, הלחץ על חץ המחוון משתנה.
היתרונות העיקריים הם פשטות עיצוב, אמינות ומחיר נמוך למדי. אחד החסרונות - אינרציה גבוהה של קריאות, מכיוון שנדרש כמות מסוימת של זמן לחימום והתפשטות של לוחות מתכת.

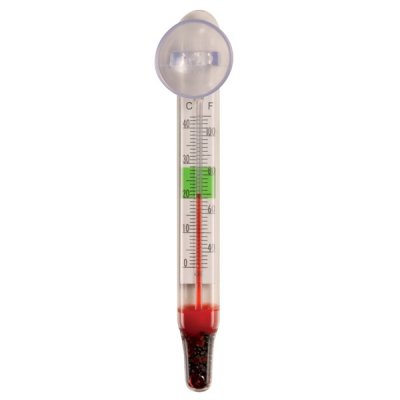

כּוֹהָלִי
הם מייצגים בקבוק עם אלכוהול בפנים.
יש לו סימונים מיוחדים המציינים את טמפרטורת נוזל הקירור.
כאשר זה משתנה, האלכוהול מתרחב או מתכווץ.
היתרון העיקרי היתרון של מכשירים כאלה הוא דיוק מדידה גבוה ומהירות, שכן אלכוהול מגיב במהירות לשינויים בטמפרטורת נוזל הקירור.
פְּגָם - שבריריות המבנה.
חיישני לחץ
המכשירים העיקריים מסוג זה הם חיישני קפיץ וחשמל (יש גם קְרוּם, עם זאת, הם אינם אמינים במיוחד, ולכן הם משמשים לעתים רחוקות למדי). מומלץ לחבר מספר מדי לחץ לרשת החימום שלכם.
קפיץ טעון
לְעַצֵב מצויד בצינור מיוחד בעל חתך סגלגל או עגול. תחת פעולת לחץ נוזל הקירור, הוא זז, מה שמוביל לתנועת החץ על החוגה. הוא בדרך כלל מותקן על חיבור הברגה של צינור האספקה. חיי השירות שלו תלויים ישירות בתדירות הפעולה על צינור המדידה. במקרה של עודף לחץ משמעותי ברשת החימום, חיישן זה עלול להתפוצץ.

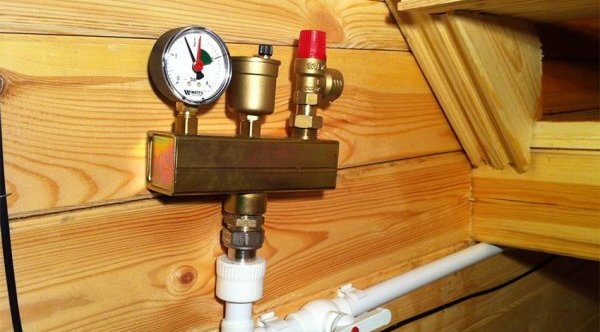

תמונה 2. בקר לחץ קפיץ במערכת החימום. המכשיר מותקן על צינור החימום.
יתרונות עיקריים - עלות נמוכה ודיוק גבוה למדי של קריאות.
תְשׁוּמַת לֵב! החיסרון העיקרי הוא תזוזה של צינור המדידה בתוך המכשיר. זה לא רק מעוות את תוצאות המדידה, אלא גם עלול לגרום להתמוטטותלפני תחילת עונת החימום, מומלץ לבדוק את פעולת חיישן הקפיץ.
מגעים חשמליים
סוג זה הוא שינוי של הקפיץ. הוא משמש במערכות עם ויסות לחץ אוטומטי ברשת החימום. חיישני המגע החשמליים מצוידים בנוסף בשני חצים על החוגה ובמערכת להעברת אותות ליחידת הבקרה. חוץ מזה, עיצוב המכשיר זהה לסוג הקפיץ.
מיקום החצים נקבע על ידי משתמש המכשיר. אם הלחץ עולה על גבולות אלה, תופעל מערכת מיוחדת שתשלח אות ללוח הבקרה. היתרון העיקרי היתרון של חיישן כזה הוא שניתן להשתמש בו כדי להרכיב מערכת ויסות לחץ אוטונומית לחלוטין.
סרטון שימושי
צפו בסקירת הווידאו של חיישן הטמפרטורה המרוחק לדוד החימום.
כמה מכשירי טמפרטורה אתם צריכים בבית?
מספר המכשירים ישירות תלוי באורך ובסוג רשת החימום.
במקרה של אספקת חשמל מהמרכז רשתות חימום מותקנות בכל בית לפחות מכשיר אחד למדידת לחץ וטמפרטורה על הקווים הנכנסים והיוצאים.
עבור אספקת חשמל אוטונומית מומלץ להתקין מטר נוסף טמפרטורות על הדוד.
במקרה של רשת חימום מורחבת מותקן מספר חיישני בקרה טמפרטורה ולחץ. אם מתוכנן להתקין ציוד מיוחד (לדוגמה, יחידת מעלית) בכל חלק של רשת החימום, מומלץ להתקין חיישן נוסף בכניסה וביציאה של המכשיר.
