חימום אוטונומי הוא מערכת המספקת חימום של אוויר ומים ליצירת מיקרו אקלים נוח בדירה, בית פרטי. נושא החום הוא אוויר, גז, מים או קיטור.

הקו הראשי מונח באמצעות מעגל יחיד ומעגל כפול. בהתחשב בקלות ההתקנה וזמינות החומרים, בעלי מלאכה רבים מבצעים את ההתקנה בעצמם, שמירה על הכללים והתקנות של SNiP.

קריטריונים לבחירת מערכת חימום

בהתחשב בקלות ההתקנה ובזמינות החומרים, בעלי מלאכה רבים מבצעים את ההתקנה בעצמם, תוך התבוננות הכללים והתקנות של SNiP.

סוג דלק

חימום אוטונומי של בית פרטי דורש התחשבות בזמינות הדלק, בתנאי האקלים ובאיבוד החום של הבניין. חימום באמצעות גז ראשי נחשב לפתרון הנוח ביותר.

אלטרנטיבה - גז נוזלי, המסופק דרך מיכל גז ומאפשר התקנה של ארובה קומפקטית ודוד קטן.

החלפת גז:

• דלק נוזלי, המאפשר לך להפוך את פעולת הדוד לאוטומטית ולהבטיח את זמינותו של מקור אנרגיה.
• חַשְׁמַל — אפשרות חימום ידידותית לסביבה, בטוחה ושקטה. יידרש חיווט נפרד שיכול לעמוד במתח 9 קילוואט — רשת תלת פאזית 380 וולט. חדר מבודד היטב מחומם באמצעות קונווקטור חשמלי או פולט אינפרא אדום.
• דלק מוצק, הדורש אספקת שטח אחסון (חדר שירות או בניין) לעצי הסקה, כדורי פחם, קוקה קולה, ועמידה בהיווצרות פיח, פחמן וניקוי תכוף.
• אפשרויות משולבות הַסָקָה.

בחירת ציוד

לפני התקנת חימום, עליך לבחור הציוד הדרוש.

דוּד

דוד - האלמנט העיקרי מערכת חימום, נוזל קירור לחימום (מים, נוזל לרדיאטור). יחידות גז מבוקשות בשוק הרוסי: מותקנות על הקיר (עם קיבולת של עד 100 קילוואט) ודגמים רצפה, פתוחים וסגורים, קונבנציונליים ומעצימים.

ציוד אוטונומי מספק יעילות גבוהה, קלות תחזוקה, חיי שירות העולים על 15 שניםעם זאת, התקנת הדוד דורשת קבלת היתרים.

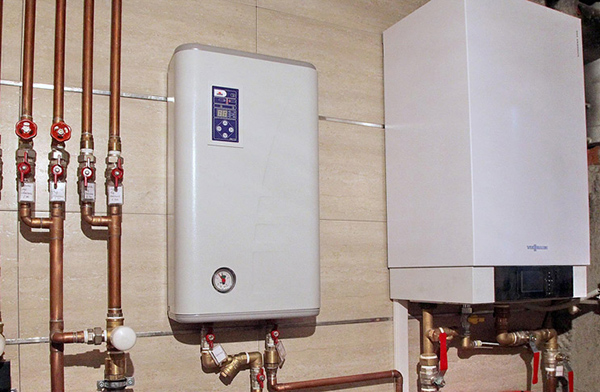

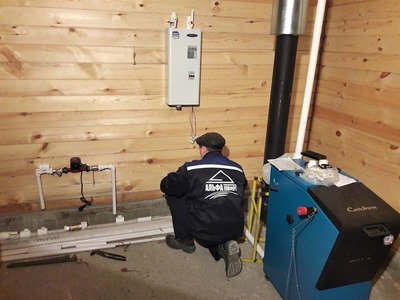

תמונה 1. דוד חשמלי המותקן על הקיר עבור מערכת חימום אוטונומית מותקן בחדר שאינו גזיז.

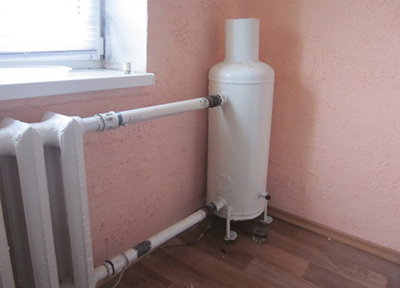

ציוד חשמלי משמש בעיקר באזורים שאינם גזיזים. דודי אלקטרודה, אינדוקציה וגוף חימום הם קומפקטיים, פשוטים ובטוחים להפעלה. אין צורך בהתקנת ארובה, מספקים את האפשרות ליצור מערכת חימום עם חיווט תחתון ועליון.

ישנן אפשרויות עמידה על הרצפה ותלייה על הקיר, עם כוונון הספק חלק שלב אחר שלב. עוצמת ציוד החימום נמצאת בטווח 2–60 קילוואט.

מכשירי חימום דלק נוזלי ודגמי דלק מוצק בלתי תלוי במקורות אנרגיה חיצוניים וחסכוני. החיסרון הוא הצורך באספקה, אחסון דלק ותחזוקה תכופה.

שיטת זרימת נוזל קירור

תוכניות חימום סטנדרטיות מספקות מחזור דם טבעי וכפוי נוזל קירור

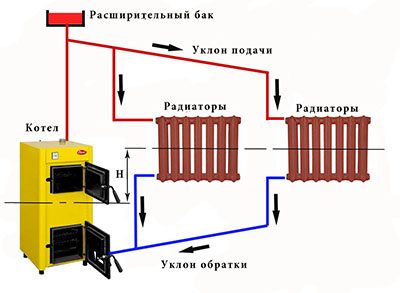

אפשרות כוח משיכה מבוסס על חוקי התרמודינמיקה: נוצר לחץ גבוה ביציאת הדוד, הנוזל המחומם עובר דרך המעגלים בלחץ מינימלי, ומאבד טמפרטורה.

נוזל הקירור המקורר חוזר למכשיר החימום. המערכת פועלת אך ורק על מיםנוזל נגד קיפאון מתאדה במהירות.

מעגל סגור כולל צינורות המחוברים הרמטית, רדיאטורים, מיכל התפשטות ומשאבה. הסירקולציה מתבצעת בצורה מאולצת. כאשר מחומם, הנוזל עולה בנפחו, שסתום מיכל ההתפשטות נפתח, ומסיר עודף לחות.

המים הקרים או נוזל הקפאה נשאבים חזרה לדוד. שמירה על יציבות הפעלת מערכת חימום סגורה מספק מגבלות לחץ מוגדרות מראש.

צינורות

לחימום אוטונומי הוא משמש בדרך כלל 4 סוגי צינורות:

1. פְּלָדָה הצינורות מאופיינים בחוזק, אמינות ועמידות לטמפרטורות קיצוניות. החיסרון הוא היווצרות קורוזיה פנימית, הצורך להשתמש בריתוך לצורך ההתקנה.
2. מתכת-פלסטיק הצינורות ספגו את המאפיינים הטובים ביותר של שני חומרים - בסיס חלק, שימור המאפיינים המקוריים, עמידות בפני שחיקה (בן 50), היעדר סטטיקה, התפשטות ליניארית. המוצרים מחוברים באמצעות דבק, המספק חיבורים חזקים ואלסטיים.
3. נְחוֹשֶׁת קווי המתאר הם האמינים ביותר, חיי השירות ארוכים עד 50 שנההחסרונות הם העלות הגבוהה של החומר ומורכבות הרכבת צינור החימום הראשי.
4. פוליפרופילן הצינורות נראים אסתטיים אך יכולים לעמוד בעומסי טמפרטורה עד 70 מעלות.

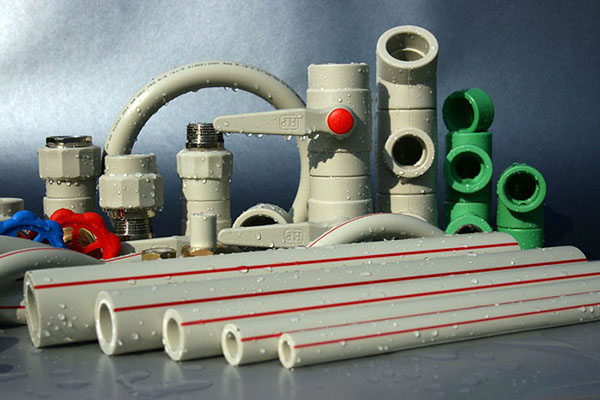

תמונה 2. צינורות פוליפרופילן המיועדים למערכות חימום מסוגלים לעמוד בעומסי טמפרטורה גבוהים.

רדיאטורים

שימו לב לבחירה רדיאטורים איכותיים ואמינים. המגוון רחב:

• סוללות אלומיניום מיוצגים על ידי מבחר של אפשרויות יצוקה ואקסטרוזיה. היתרונות העיקריים הם משקל קל, עיצוב אלגנטי, לחץ עבודה גבוה 6–12 אטמוספרות העברת חום - 190 מערב
• פְּלָדָה — מאופיינים בפליטת חום גבוהה, חיי שירות ארוכים. העיצובים אטרקטיביים במראהם וזולים. עם זאת, לחץ הפעלה נמוך עד 8 אטמוספרות מבטל את האפשרות של התקנה בבניינים רבי קומות.

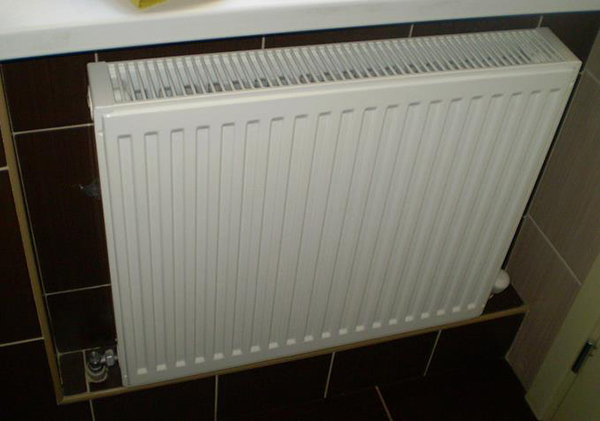

תמונה 3. רדיאטור פלדה עם חיבור תחתון, המותקן בנישה על הקיר, בעל תפוקת חום גבוהה.

• רדיאטורים בי-מתכתיים משלבים את המאפיינים של אלומיניום ופלדה. הסוללות יכולות לעמוד בעומסים גבוהים ואינן חשופות לקורוזיה. לחץ עבודה 25 אטמוספרות
• בַּרזֶל יְצִיקָה - סוללות עמידות ועמידות לאורך זמן שיכולות לעמוד בלחץ פעולה 5–10 אטמוספרות העיצובים תואמים לכל סוגי הצינורות ומספקים את היכולת לשנות מקטעים, מחזיקים מעמד 50 שנה ופולטים 120 וואט של חום.

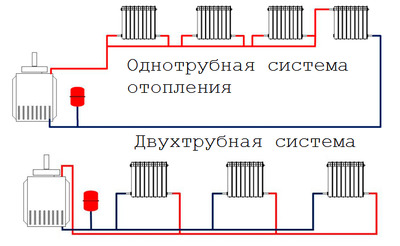

סוגי מערכות חימום

לְהַבחִין חד-מעגלי וצינור כפול מערכות חימום. אפשרות ראשונה ישים בחדרים בעלי שטח מקסימלי 150 מ"רהמערכת מספקת חימום, ולכן ארגון אספקת המים החמים דורש ציוד נוסף (דוד חימום עקיף בנפח של 120–2000 ליטר). מעגל כפול דוודים מבצעים את פונקציות החימום והכנת מים חמים.

תרשים הנחת צינורות

הסוללות קשורות צינור יחיד או מעגל כפול מערכת (מבוי סתום/רדיאלית). השיטה הראשונה דורשת לחץ נוזל קירור גבוה יותר במהלך הפעולה.

אַסְפָן התוכנית מספקת חיבור לרדיאטורים 2 צינורותבחלק העליון נמצא צינור האספקה, בחלק התחתון נמצא מעגל הקור (החזרה).

אם הסוללה קצרה, צינורות מסופקים מצד אחדסידור רדיאטורים ארוכים כרוך בשימוש במערכת אלכסונית, כאשר צינור האספקה ​​מחובר בצד אחד וצינור היציאה בצד הנגדי.

איך לעשות חימום במו ידיכם

ארגון מערכת חימום מים מתחיל בהכנת כלים: מפתחות מפתחות מתכווננים ופתוחים, מקדחה, מספריים, כיול. רשימת ציוד למעגל סגור חימום משלים עם החומרים הבאים:

• מיכל התפשטות;
• משאבת סירקולציה;
• שסתום שחרור לחץ;
• מנופים;
• צינורות בקוטר של 24 ו-16 מ"מ.

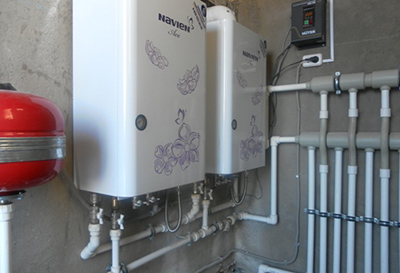

צנרת דוד המותקנת על הקיר

בעת הקמת חדר מיני-דוודים תוצרת בית המצויד במשאבת סירקולציה וקבוצת בטיחות, זה מספיק להכניס ולחבר את צינורות האספקה ​​וההחזרה.

לשרת שקע הדוד המותקן על הקיר מחובר ברז עם מחבר הברגה. נקודת החיבור צריכה להיות קלה לפירוק. אם יש צורך להחליף את הדוד, הטכנאי צריך רק לפתוח את האום ולנתק את החיבור.

תָכְנִית קווי החזרה מספק חיבור אנכי של שסתום סגירה, מיקום אופקי של מסנן בוץ (ראש כלפי מטה) ושסתום נוסף עם מתאם.

כאשר הוא עובר דרך מערכת החימום, נוזל הקירור נכנס שברים מוצקים.

הרשת המותקנת בין הברזים לוכדת חלקיקי חלודה ולכלוך. אם המסנן סתום, הדוד ממשיך לפעול, אך הרדיאטורים יישארו קריםכדי לפתור את הבעיה, מומחים ממליצים לנקות את רשת הניקוז, לאחר סגירת שני ברזים תחילה.

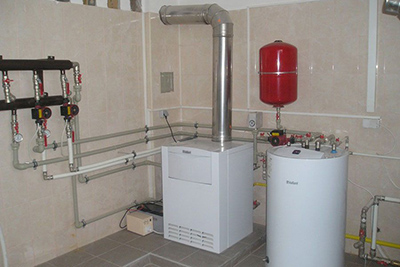

צנרת התקנת רצפה

קבוצת בטיחות מוכנה או שסתום חירום המשחרר לחץ מחוברת לצינור הזנת הדוד. ברז מוברג משמאל לשסתום. מימין, צינור מוסט אל מחוץ לדוד כדי להיפטר מלחות עודפת במקרה של דליפה. השימוש בשסתומי סגירה אינו מותר. בין דוד החימום לקבוצת הבטיחות.

שסתום סגירה ומשאבת סירקולציה מותקנים בצד האחורי של הדוד. לשימוש ביתי עד 300 מ"ר סדרת מכשירי החשמל הביתיים תתאים 25–40, משאבה משמשת בתדירות נמוכה יותר 25–60 או 25–80.

אפשרות ההתקנה האחרונה מיועדת לחדרים ארוכים שבהם ענף חימום אחד מגיע ל... 50 מטר אופקית.

לפי התיעוד הטכני, משאבת ההחזרה ממוקמת בתחתית — ימין או שמאל מהדוד (החצים מצביעים על תנועת הזרימה). הרוטור נמצא במצב אופקי. תיבת ההדקים פונה כלפי מעלה.

הם מותקנים מאחורי המשאבה עגורן נוסף להחלפת מכונה הידראולית (אופציונלי), מסנן בוץ, ואז ברז שני. כל שנותר הוא לחבר את ה-T, את הברז למילוי המערכת ואת שסתום הסגירה המחבר את מיכל ההתפשטות.

מיכל ההתפשטות מפצה על תנודות לחץ במערכת. נפח המיכל תואם 1/10 מערכות חימום. אם קיבולת הדוד שווה ל 70 ליטר, נפח רשת הרדיאטורים — 130 ליטר, מיכל התפשטות בעל קיבולת של 20 ליטר

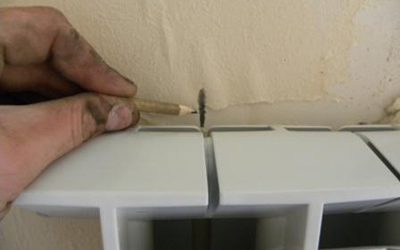

סימוני סוללה

התקינו סוללות מתחת לחלונות, תוך שמירה על מרווח 5-6 ס"מ מהרצפה, 6 ס"מ עד אדן החלוןהפער בין הקיר למכשיר החימום, המבטיח זרימת אוויר, שווה ל 5 מ"מ.

שסתומי סגירה או שסתומי לחץ מותקנים בכניסה וביציאה.

האפשרות האחרונה מאפשרת לך להשתמש בראש תרמי עם טווח ערכים 0–28 מעלות. המכשיר מווסת באופן אוטומטי את הלחץ במערכת עם דוד גז או חשמלי.

לאחר הכנת הסוגריים להנחת הרדיאטורים, נעשים חורים לפי הסימנים בעומק 12 ס"מקבעו את הסוגריים בעזרת טיט צמנט. לכל 1 מ"ר לרדיאטור, נעשה שימוש באביזרי הידוק אחד. קליפסים, ברגים או מסמרים מקובעים בהתאם לסימוני הנחת הצינור.

חותכים את גודל הצינור הנדרש ומאבטחים אותו בעזרת קליפסים. שיפוע הצינורות הוא 5 מ"מ לכל מטר ליניארי. בנקודה הנמוכה ביותר של מערכת החימום, חותכים טי לתוך הצינור ומתקין מתאם לשסתום הניקוז.

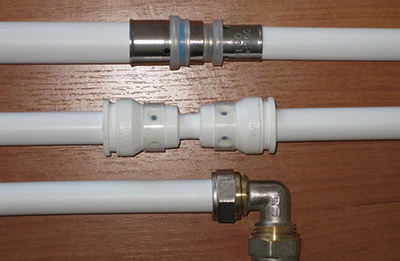

התקנת אביזרים

במקרה של צנרת פתוחה הדורשת החלפת חיבורים בודדים כל 5 שנים, נעשה שימוש באביזרים הברגה. סכמת החימום הרדיאלית מספקת עבור מיקום נסתר של אביזרי לחץ.

הכנת הצינורות כוללת מספר שלבים: מדידה מדוקדקת של האורך, חיתוך המוצר במספריים בזווית ישרה, יישור הקצה המעוות בעזרת כייל. זה נשאר להסיר קוצים בעזרת פצירה עגולה.

בעזרת מחברים הברגה, שחררו את החלק המחבר, הניחו את האום וטבעת ההידוק על צינור ההסתעפות. עד שייעצר. הנח את הצינור על הליבה עם אטם גומייישר. הדק את אום החיבור.

עבור צינורות בגודל 14–20 מ"מ נעשה שימוש בשיטת לחיצה לחיזוק. מחבר דחיסה מפלדת אל-חלד מונח בקצה הצינור. הצד המעוצב של האביזר מוכנס לתוך הצינור עד לעצירתו, נתפס בעזרת מהדק של שרוול הלחיצה, ודחוס בעזרת ידיות. לחיצה אחת מספיקה ליצירת טבעות, בדומה לחלק המעוצב של ההתאמה.

מים נשאבים למערכת חימום סגורה דרך שסתום ניקוז. לחץ נוצר באמצעות משאבה 3 ברהאוויר משתחרר מהרדיאטורים והם שוקמים. לחץ עד 3 ברמים מוכנסים גם לתוך הקו הראשי הפתוח, אוויר משתחרר. אם מתרחשת דליפה, החיבורים מהודקים.

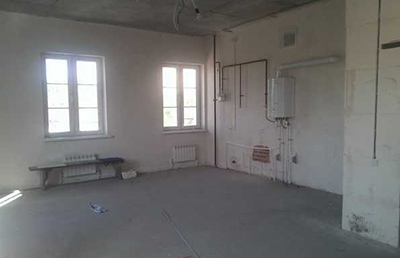

התקנת מערכת אוטונומית ביתית בדירה

בשלב פיתוח הפרויקט, חשוב לבצע את הפעולות בצורה נכונה בחר מקור חימוםכוח הדוד מחושב לפי היחס 100 וואט למטר מרובע של שטח. סוג החיווט נקבע על פי פרמטרי הדיור.

עבור דירות קטנות מערכת צינור יחיד מתאימה למדי; עבור חדרים מרווחים, מערכת דו-צינורית עם חיווט תחתון נבחרת באופן מסורתי. עדיף מעגל סגור עם מחזור כפוי.

סוג דוד גז תלוי בנוכחות פיר בבית. ניתן להתקין מכשיר חימום פשוט עם תא בעירה פתוח. בהיעדר תעלת ארובה, נעשה שימוש בגנרטור טורבינה עם תא סגור וצינור קואקסיאלי המועבר דרך הקיר.

תוכנית עבודה מפורטת כולל התקנת דוד, החלפת סוללות, צינורות אספקה ​​ויציאה (אסור לגעת במעלות). דיירי הדירות מיישמים גם חימום אישי באמצעות מערכת חימום תת רצפתי. אם אין ביטחון באיכות החפיפה בין הרצפות, האפשרות האידיאלית תהיה הנחת צינורות על קורות עץ עם גימור למינציה.

כך שארגון אספקת החום הפסיקה לטעון עקב צריכת אנרגיה, צינור העלייה מבודד. כל העבודה מתבצעת לאחר סירוב בכתב מצד ספק החימום המרכזי. הדוד מחובר לרשת הגז או החשמל הראשית על ידי ספק האנרגיה.

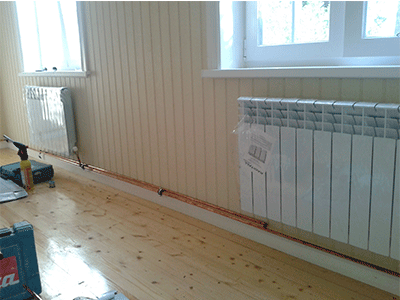

החלפת רדיאטורים

תהליך החלפת רדיאטורים בדירה קשור לבחירה נכונה של מחברים. סוללות חתך קבועות באמצעות סוגריים זוויתיים עם פינים.

האפשרות האחרונה נמצאת בשימוש. על קירות טיח, לבנים ובטון. מחברים לפינות מתאימים לכיסוי עץ. מחברים מסופקים יחד עם רדיאטורים, דיבלים או ברגים.

הרכבת קשרים במו ידיהם, אדונים אטמים מונחים מראש, פקקים וברזים מהודקים. הם יוצרים סימונים על הצינורות, מאבטחים את הפינות והאלקטרוניקה.

מכשירי חימום ישנים מחוברים לצינורות באמצעות צימוד - חוט עם צימוד מוברג ואום קבוע. החלקים פותחים ידנית, לאחר טיפול בחומר נגד קורוזיה. הסוללה נחתכת בעזרת מטחנה.

הרדיאטור החדש מתאושש יחד עם צינורות או בנפרד. השיטה השנייה כוללת פתיחת אומי הנעילה, ניתוק הסוללות הישנות והתקנת חדשות. הקריטריון העיקרי בבחירת רדיאטורים הוא המידות התואמות למכשירי מערכת החימום הקודמת.

תוכנית הפעולה הנוספת כוללת:

• סימון נקודות עבור סוגריים להרכבה (מינימום 3).
• התקנת מחברים בקיר באמצעות דיבלים.
• מרק עם טיט צמנט.
• דִיוּר ארוז בסרט מגן סוללות.
• חיבור הרדיאטור לצינורות העליונים והתחתונים מערכת חימום.
• הברגה של שסתום האוויר. חלק היציאה של שסתום הסגירה מותקן אך ורק בתקרה.

כל שנותר הוא להסיר את סרט המגן ולבדוק את הסוללות. תחת לחץ של 3 אטמוספרות.

סרטון שימושי

הוראות וידאו ליצירת מערכת חימום אוטונומית עם רדיאטורים מברזל יצוק או אלומיניום.

המלצות ממומחים

כאשר אתם מתכוננים להתקין מערכת חימום בעצמכם, העריכו את נקודות החוזק שלכם ואת מצבכם הכלכלי בצורה הגיונית. הכינו תוכנית פעולה מתחשבתאם אין אפשרות לבצע את העבודה בעצמך, השתמשו בשירותיהן של חברות בנייה.
