שאלה חשובה: איזה לחץ צריך להיות במערכת חימום סגורה?
מערכת חימום סָגוּר סוג פופולרי במיוחד, מכיוון שהוא מספק פתרון מלא בידוד מזרימות אטמוספריות, וגם מיקום מיכל ההתפשטות מותר בכל אתר שהוא.
בנוסף, קיימת אפשרות להשתמש צינורות בקוטר קטן.
למה צריך לחץ במערכת חימום סגורה?
ערכי לחץ סטנדרטיים תורמים לפעולה יעילה וחלקה של מערכת החימום כולה.
מבטיח לה יעילות גבוהה ופיזור אחיד של נוזל הקירור דרך הצינורות בכל החדרים.
רמת לחץ קובע את הפרמטר של מהירות לחץ המים. תהליך חילופי החום במערכת, עוצמתו ויעילותו הסופית תלויים בכך ישירות.
ייצוב לחץ מפחית את קצב אובדן החום, והנוזל הנכנס לכל רכיבי מערכת החימום שומר על אותה טמפרטורה שקיבל כתוצאה מהחימום.
יתרונות משאבת סירקולציה
לשילוב מכשיר כזה במערכת החימום יש את היתרונות הבאים:
- מותר להשתמש בו כנשא חום גם מים וגם נוזל נגד קיפאון. זה מבטיח שהמערכת כולה לא תקפא.
- בשל העובדה שנוזל המחזור נע עם מהירות מוגברת, אין לו זמן להתקרר. במקביל, דוד המים החמים יפעל במצב ממוצע עדין.
- מערכת חימום כזו לא מפסיקה לתפקד גם ב תקופה מחוץ לעונה, כאשר טמפרטורת נוזל הקירור יורדת.

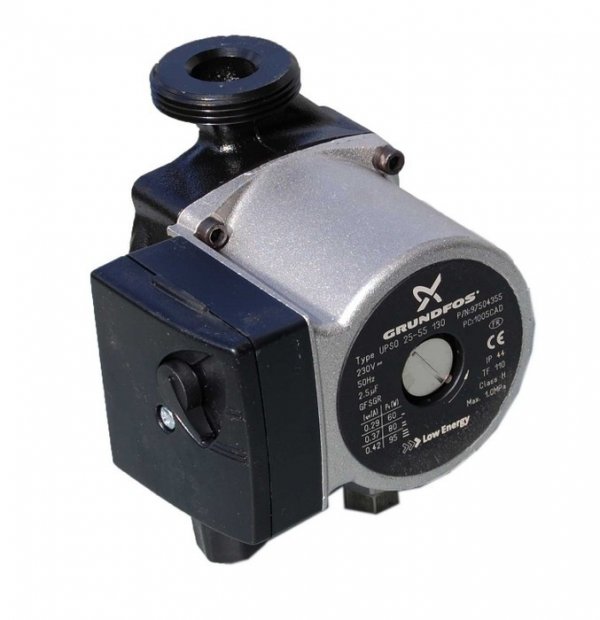

תמונה 1. משאבת סירקולציה מדגם UPS 25-60, חומר - ברזל יצוק, יצרן - Grundfos, דנמרק.
- אורך מעגל החימום נקבע באופן בלעדי פרמטר ההספק של משאבת הסירקולציה ומאפיינים טכניים של התקנים נוספים של המערכת.
- חיבור הרדיאטורים מתבצע גם מערכות חד-צינוריות וגם מערכות דו-צינוריות.
מהם צריכים להיות מדדי הביצועים?

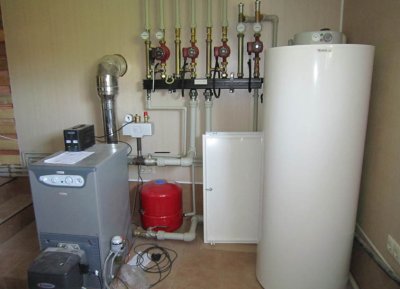

במקרה זה, המדד נקבע ממספר ערכים. בשל נוכחות משאבת סירקולציה ואלמנטים נוספים בחימום (לדוגמה, מיכל קרום התפשטות), הוא נוצר לחץ דינמי, והסטטי קובע את המפלס האנכי (גובה) של עמודת הנוזל. סיכום שני האינדיקטורים הללו נותן את לחץ העבודה הסופי של מערכת חימום סגורה.
הנורמה עבור פרמטר כזה היא הערך ב-1.5-2 אטמוספרות עבור בתים המורכבים מ מקומה אחת או שתיים. עליית מחוון הלחץ תלויה ישירות בעלייה במספר הקומות.
ערך השיא העליון נקבע על ידי הצומת החלש ביותר במעגל החימום. זהו דוד המים החמים. הגבול שלו הוא 3 אטמוספרות.
בניינים רבי קומות משתמשים באופן נרחב ברדיאטורים ובצינורות שיכולים לעמוד בפגיעות מים חזקות. במערכות כאלה, הלחץ משתנה בטווח שבין 20 ל-100 אטמוספרות.
למה זה נופל?
בעיות מסוג זה מתעוררות לעיתים קרובות מסיבות שונות.
נזילה עם ובלי סדקים
הסיבות להיווצרותו הן:
- הופעת הפרה במבנה מיכל ההתפשטות עקב היווצרות סדקים בקרום שלו;
הַפנָיָה! הבעיה מזוהה על ידי לחיצה על השסתום בעזרת האצבע. אם יש בעיה, נוזל הקירור ידלוף ממנו.
- נוזל הקירור יוצא דרך סליל או מחליף חום של מעגל המים החמים, נורמליזציה של המערכת יכולה להיות מושגת רק על ידי החלפת אלמנטים אלה;

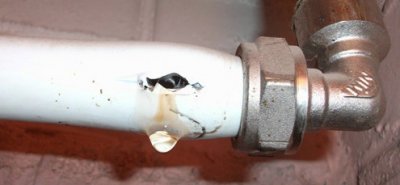

- הִתהַוּוּת סדקים מיקרוסקופיים וקיבוע רופף של התקני מערכת החימום, דליפות כאלה קלות לגילוי במהלך בדיקה ויזואלית וקלות לפתור אותן בעצמכם.
אם אף אחת מהסיבות הנ"ל אינה מתקיימת, ייתכן הרתחה סטנדרטית של נוזל בדוד, ויציאתו דרך שסתום הבטיחות.
שחרור אוויר מנוזלי הקירור
בעיה מסוג זה מתרחשת מיד לאחר שהמערכת מתמלאת בנוזל.
כדי למנוע היווצרות מנעולי אוויר תהליך כזה חייב להתבצע מחלקו התחתון.
תְשׁוּמַת לֵב! הליך זה דורש מים קרים במיוחד.
במהלך תהליך החימום עלולות להופיע מסות אוויר מומסות בנוזל הקירור.
כדי לנרמל את פעולת המערכת, נעשה שימוש באמצעים הבאים: ניקוי אוויר באמצעות עגורן מייבסקי.
נוכחות של רדיאטור אלומיניום
לסוללות העשויות מחומר זה יש תכונה לא נעימה: נוזל הקירור מגיב עם אלומיניום לאחר מילוין. נוצרים חמצן ומימן.
הראשון יוצר סרט תחמוצת מתוך הרדיאטור, ואספקת המים מוסרת באמצעות ברזי מייבסקי.
חָשׁוּב! היווצרות שכבת תחמוצת תורמת לשימור נוסף של המערכת והבעיה נעלמת. בעוד כמה ימים.
סיבות נפוצות
אלה כוללים 2 מקרים עיקריים:
-
כשל במשאבת הסירקולציה. אם תעצור אותו ואת הרגולציה האוטומטית, אזי יש לשמור על ערכים יציבים מַד לַחַץ מצביעים בדיוק על הסיבה הזו.
אם קריאות מד הלחץ יורדות, יש לחפש דליפת נוזל קירור.
- פגם בווסת. בעת בדיקת תקינותו ולאחר מכן גילוי תקלות, יש להחליף מכשיר כזה.
כיצד להתאים במערכת סגורה עם מיכל התפשטות

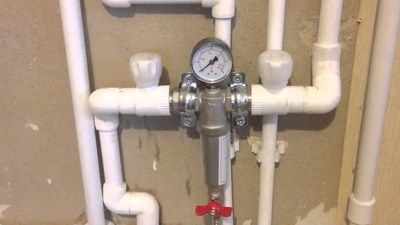

מחוון זה מנוטר חזותית באמצעות מדי לחץ. הם מותקנים בכניסה וביציאה של הדוד, בתחתית ובחלק העליון של מערכת החימום (בבניין רב קומות), אחרי שסתומים תלת-כיווניים או דו-כיווניים, T-.

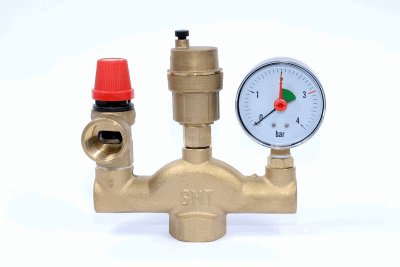

כאשר מד הלחץ מגיע לערך קריטי, יש צורך להשתמש בשסתומי בטיחות. הם מאפשרים ללחץ לרדת לרמה הנדרשת. הם מותקנים בצינור האספקה לאחר הדוד. בנוסף. שני המכשירים שהוזכרו לעיל, קבוצת האבטחה כוללת גם פתח אוורור.
על המערכת להיות מצוידים בשסתומי הקלה ושסתומי מעקף על הצינור.

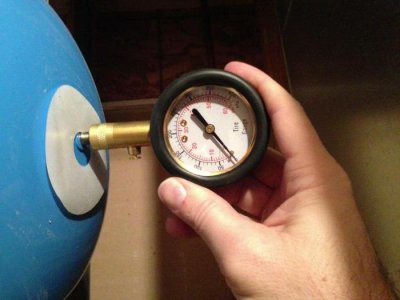

חָשׁוּב! כדאי לשים לב ללחץ בתא האוויר של מיכל ההתפשטות. אסור לאפשר לו לחרוג מהערך ב-1.5 אטמוספרות.
סרטון שימושי
צפו בסרטון הזה שמסביר מה צריך להיות הלחץ במערכת החימום שלכם.
חשיבות זיהוי הבעיה
לחץ הוא גורם חשוב, וככל שתקבעו מוקדם יותר ובמיומנות רבה יותר את הסיבה לדיכאון שלו ותבטלו אותה, כך יקטן הסיכוי שהוא ייפגע. כשל של כל מערכת החימום.
