תקין או סימן לבעיות חמורות? גורמים לירידת לחץ במערכת החימום

רוב מערכות החימום הביתיות תלוי בתנאי הלחץ והטמפרטורה של נוזל הקירור.

חימום פועל על ידי דחיפת נוזל מחומם דרך צינורות ורדיאטורים, ומספק חום לכל רחבי הבית באמצעות הפרש הלחצים במערכת.

עם זאת, ההפרש עלול להיכשל, מה שמחייב את כוונו לכיוון קטן יותר או גדול יותר. הליך כזה הכרחי כדי לשקם את היעילות התפעולית ולהבטיח את הבטיחות במהלך פעילותה.

סטנדרטים של ירידת לחץ במערכת החימום של בניין פרטי ובניין דירות

תקני הירידה מוסדרים על ידי הכללים GOST ו-SNiP. החישובים המסופקים של התיעוד מבטיחים את הפעולה המלאה של כל מערכת ציוד החימום, כולל האובייקטים הבאים:

• בניין בן קומה אחת - 0.1-0.15 מגה פסקל או 1-1.5 אטמוספרות;
• בניין נמוך (מקסימום שלוש קומות) — 0.2-0.4 מגה פסקל או 2-4 אטמוספרות;
• בניין מרובה דירות עם מספר קומות בינוני (קומות 5-9) — 0.5-0.7 מגה פסקל או 5-7 אטמוספרות;
• בנייני דירות רבי קומות - עד 10 מגה פסקל או 10 אטמוספרות.

ההבדל עצמו חייב להיות 0.2-0.25 מגה פסקל או 2-2.5 אטמוספרות.

למה לחץ הדם קופץ וכשאין קפיצות?

מְיוּחָד הקפיצה נחוצה כדי שנוזל הקירור לא יעצור במקום אחד, אך מסתובב כל הזמן בין הצינור הישיר של הדוד (במהלך האספקה) לבין הרדיאטורים של הבית (במהלך זרימת החזרה). עקב ההבדל ב 2.5 אטמוספרות, נוזל הקירור "פועל" במהירות ששומרת על טמפרטורה נוחה ביציבות.

אם הלחץ לא מספיק, מכשירי חימום אינם מקבלים פלט חום יעיל מנוזל הקירור והחדר הופך קר.

שיטת חישוב

ישנם במערכת החימום המרכזית שני סוגי לחץ:

• לחיצהזמני, עם עומס מוגבר, אשר נוצר לבדיקת המערכת לאחר עבודות תיקון והתקנה או לפני עונת החימום;
• עובדקבוע, שבו המערכת חייבת לתפקד בצורה מושלמת לאורך כל תקופת החימום.

כדי לחשב נכון את ירידת הלחץ, יש לקחת בחשבון את ההפרש בין שתי נקודות במעגל החימום: בקומה העליונה ובקומה התחתונה. המדד הסופי כאשר הלחץ פועל, הוא לא אמור לעלות על 10%, ומתי בדיקת לחץ - 20%.

בדרך כלל, בבניין רב קומות בעיר, לחץ העבודה הוא בצינור האספקה ​​- 6 אטמוספרות, ובנתיב החזרה - 4-4.5 אטמוספרות.

עבור בתים פרטיים, המדד הקריטי הוא קיבולת הדוד, כלומר רמת הלחץ שהיחידה יכולה לעמוד בה. בדרך כלל, 2-3 אטמוספרות זה בהחלט מספיק לבית בן קומה אחת.

וסת לוויסות לחץ

על מנת להבטיח כי ננקטו כל האמצעים להבטחת פעולה בטוחה של מערכת החימום, יש צורך לפקח כל הזמן על הטמפרטורה והלחץ של נוזל הקירור.

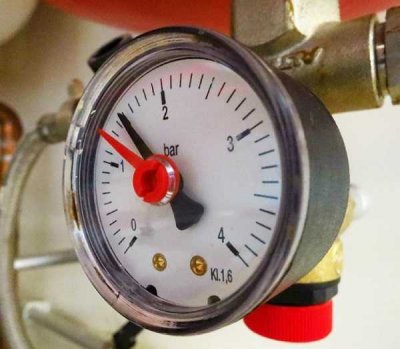

הלחץ נשלט באמצעות מד לחץ של צינור בורדוןלמכשיר זה יש רכיב מדידה אלסטי, אשר, תחת השפעת עומס דחיסה, מתעוות בצורה מסוימת.

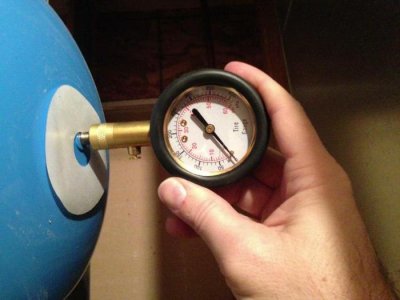

תמונה 1. מנומטר המותקן במערכת החימום. המכשיר מאפשר לך למדוד קריאות לחץ.

טרנספורמציה של שינויים מוצג על תנועת החץ הסיבובית, המציג את הערך המדויק על החוגה במחוונים הרגילים.

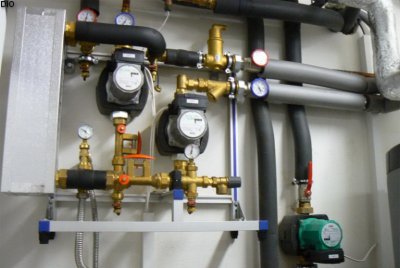

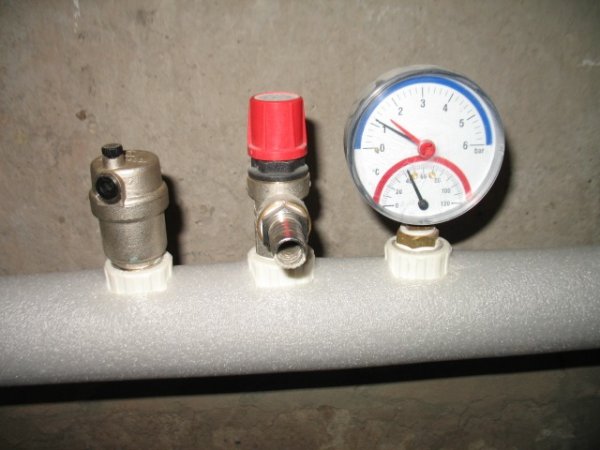

מדי לחץ מותקנים באזורים הקריטיים ביותר של המערכת:

• בכניסה וביציאה של הקו הראשי עם נוזל הקירור (חימום מרכזי);
• לפני ואחרי דוד החימום (חימום אישי);
• לפני ואחרי משאבת הסירקולציה (סירקולציה מאולצת);
• ליד מסננים, ווסתים ושסתומים מתאימים.

כיצד להתאים את האינדיקטורים

ישנן מספר שיטות מוכחות להליך זה:

1. נכונות העיצוב, כולל חישובים הידראוליים והתקנת צנרת:

• צינור האספקה ​​חייב להיות למעלה וצינור ההחזרה חייב להיות למטה;
• מגבירי עלייה צריכים צינורות 20-25 מ"מ, ולגבי בקבוקים - 50—80 מ"מ;
• צינורות riser משמשים גם לחיבור למכשירי חימום.

1. שינוי בטמפרטורת המים. כאשר הוא מחומם, נוזל הקירור מתרחב, ובכך מגביר את הלחץ במערכת החימום. לדוגמה, ב-20 מעלות צלזיוס זה יכול לקפוץ למעלה 0.13 מגה פסקל, א ב-70 מעלות צלזיוס — ב 0.19 מגה פסקל. לכן, ירידה בטמפרטורה תוביל לוויסות המתאים שלה.

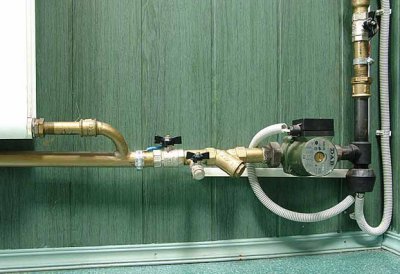

2. יישום משאבות סירקולציה לספק חימום לדירות הקומות העליונות בבניינים רבי קומות.

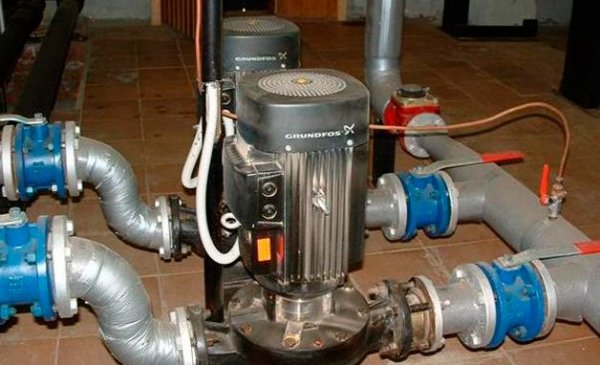

תמונה 2. משאבות סירקולציה המותקנות בבניין רב קומות. המכשירים מפיצים את נוזל הקירור דרך מערכת החימום.

1. יישום מיכלי התפשטות. עם חימום אינדיבידואלי, נפח "העודף" של נוזל הקירור המחומם ייכנס למיכל, והנפח המקורר יחזור למערכת, תוך שמירה על יציבות הלחץ.
2. שימוש בווסתים מיוחדיםמכשירים כאלה מסוגלים למנוע כניסת אוויר למערכת במהלך עליות לחץ פתאומיות בקווים הראשיים. ההתקנה מתבצעת על קו עוקף המשאבה או על מגשר הממוקם בין שני צינורות - אספקה ​​והחזרה.

גורמים לירידה בלחץ ודרכים לפתור אותם

הסיבות העיקריות לירידה בלחץ כוללות את הדברים הבאים:

• דְלִיפָה נוזל קירור;
• הפחתת נפח הרדיאטור כאשר מסירים את מסות האוויר הכלולות בו;
• להוריד את טמפרטורת המכשיר עקב נזק לציוד הדוד;
• תקלה ציוד שאיבה (עם מחזור כפוי).

ניתן לזהות דליפות ויזואלית, בדיקה מדוקדקת של הצינורות והרדיאטורים, וגם כיבוי המשאבה. אם הלחץ הסטטי (הטבעי) נשאר באותה רמה, אז הסיבה תהיה בציוד המשאבה.

אם טמפרטורת נוזל הקירור יורדת, יש לבדוק את הדוד., ואם הנפח יורד עקב אוויר, פשוט החזירו אותו.

מדוע הלחץ עולה, שיטות לפתרון בעיות

הלחץ במערכת החימום עולה בשל הסיבות הבאות:

• מנעול אוויר במערכת;
• סתימה מוגזמת של מסננים;
• תקלה בווסת המתאים או הגדרה שגויה שלו;
• עלייה בנפח נוזל הקירור עקב תפקוד שגוי של אוטומציה של הבקרה.

ראשית אתה צריך נקו את המסננים והסירו את מנעולי האוויר במערכתאחרי בדיקת פעולת האוטומציה, על ידי כיבוי ההזנה. לאחר מכן בדוק את הרגולטור, התאמה של ההגדרות שלו.

מהן ההשלכות של רמות גבוהות ונמוכות?

ההשלכות של לחץ לא נכון יכולות להשתנות מ שינוי פתאומי בטמפרטורה בתוך הבית (קר מדי או חם מדי) חוסר מים בקומות העליונות.

מה צריך לעשות כדי לשמור על הפרש הלחצים הנדרש? המלצות פשוטות המפורטות להלן, יעזור לשמור על לחץ דם קבוע ברמות נורמליות:

1. עמידה בתקנים בעת תכנון והרכבה של מערכת חימום.
2. תוך התחשבות בשינויים בלחץ עקב חוסר יציבות של טמפרטורת נוזל הקירור.
3. שימוש במשאבות סירקולציה במקרים בהם לחץ סטטי אינו מספק את ירידת הלחץ הנדרשת.

סרטון שימושי

צפו בסרטון הדן בסיבות הנפוצות ביותר לשינויי לחץ במערכת חימום.

חשיבות התמיכה בשוניות

ירידת הלחץ במערכת החימום היא אחד המרכיבים העיקריים שלה, שבלעדיו לא ניתן לדבר על תפקוד תקין. לכן, מניעת תקלות באמצעות ניטור בזמן יבטיח נוחות ותפעול ללא בעיות במשך שנים רבות.
