כיצד ליצור תנאים אופטימליים לקיום? איזה לחץ צריך להיות במערכת החימום

תקני הלחץ במערכת החימום נקבעים בהתאם. GOST ו-SNiP, נועדו להבטיח הפעלה בטוחה של הציוד וליצור תנאי מחיה נוחים.

מומלץ לדבוק בתקנים אלה הן בבניינים מרובי קומות והן בבניינים פרטיים. גורמים שונים משפיעים, אשר נלקחים בחשבון בעת ​​תכנון חימום.

גורמים מכריעים: קיבולת מיכל ההתפשטות, סוג המערכת וכו'.

הלחץ במערכת החימום תלוי במספר גורמים:

1. כוח הציוד. הרכיב הסטטי נקבע על ידי גובה הבניין הרב-קומתי או גובה מיכל ההתפשטות. הרכיב הדינמי נקבע במידה רבה יותר על ידי עוצמת משאבת הסירקולציה ובמידה פחותה על ידי עוצמת דוד החימום.

1. סוג מערכת: פתוח או סגור; צינור יחיד, צינור כפול או סעפת; אנכי או אופקי.
2. גודל הצינורות והרדיאטורים. קובע את נפח נוזל הקירור במחזור הדם. הלחץ יורד עם עלייה בקוטר הצינור. בעת שימוש בצינורות בקטרים ​​שונים בקו הראשי, מופיעה ירידת לחץ בצומת שלהם.
3. מיקום הדירה. באופן אידיאלי, הלחץ אינו תלוי במיקום החדר. במציאות, הוא תלוי ברצפה ובמרחק מהדוד או מהחיבור לקו העלייה.

בעת מתן הלחץ הנדרש במערכת, נלקחת בחשבון הופעת מכשולים לתנועת נוזל הקירור בצינורות וברדיאטורים. עם פעולה ארוכת טווח, מצטברים בהם אבנית, תחמוצות ומשקעים. זה מוביל לירידה בקוטר, ולכן לעלייה בהתנגדות לתנועת הנוזל. זה בולט במיוחד עם קשיות מוגברת (מינרליזציה) של מים. כדי לחסל את הבעיה לבצע מעת לעת שטיפה יסודית של כל מבנה החימוםבאזורים בהם המים קשים, מותקנים מסנני טיהור מים חמים.

סטנדרטיזציה של לחץ עבודה בבנייני דירות

בניינים רבי קומות מחוברים לחימום מרכזי, שם נוזל הקירור מגיע מתחנת הכוח התרמית, או לבתי דוודים. במערכות חימום מודרניות, המדדים נשמרים בהתאם. עם GOST ו-SNiP 41-01-2003לחץ רגיל מבטיח את הטמפרטורה בחדרים 20—22 מעלות צלזיוס בלחות 30-45%.

בהתאם למספר הקומות של הבניין הסטנדרטים הבאים נקבעו:

• בבניינים רבי קומות עד 5 קומות 2-4 אטמוספרות;
• בבניינים עד 10 קומות 4-7 אטמוספרות;
• בבניינים מעל 10 קומות 8-12 אטמוספרות.

חשוב להבטיח חימום אחיד של דירות הממוקמות בקומות שונות.

המצב הרגיל נחשב כאשר ההבדל בין לחצי העבודה בקומה הראשונה והאחרונה של בניין רב קומות הוא לא יותר מ-8-10%.

בתקופות בהן אין צורך בחימום, המערכת שומרת על ערכי מינימום. זה נקבע על ידי הנוסחה 0.1(Hx3+5+3), איפה נ — מספר קומות.

בנוסף למספר הקומות של הבניין, הערך תלוי בטמפרטורת נוזל הקירור הנכנס. נקבעים ערכי מינימום: ב-130 מעלות צלזיוס - 1.7-1.9 אטמוספרות, ב-140 מעלות צלזיוס - 2.6-2.8 אטמוספרות וב-150 מעלות צלזיוס - 3.8 אטמוספרות.

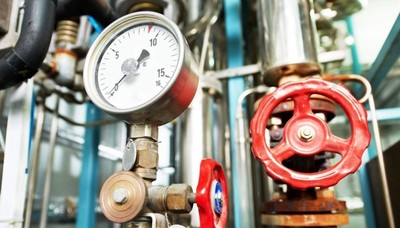

במהלך הפעולה, הבקרה מתבצעת בהתאם מדי לחץ המותקנים בכניסה וביציאה תוכניות חימום. בכניסה, כמות נוזל הקירור הנכנס חייבת להתאים לתקנים שנקבעו.

בדקו את הפרש הלחץ בכניסה וביציאה. בדרך כלל, ההפרש הוא 0.1-0.2 אטמוספרותהיעדר הפרש מצביע על כך שאין תנועת מים לקומות העליונות. עלייה בהפרש מצביעה על קיומן של דליפות נוזל קירור.

במהלך העונה החמה, מערכת החימום נבדקת באמצעות בדיקות לחץ. הבדיקה מתבצעת בדרך כלל עם מים קרים הנשאבים דרך משאבה. ירידה בלחץ המערכת נרשמת כאשר המדדים יורדים במהלך 25-30 דקות בסכום גדול מ- 0.07 מגה פסקל. נפילה נחשבת נורמלית ב-0.02 מגה פסקל למשך 1.5-2 שעות.

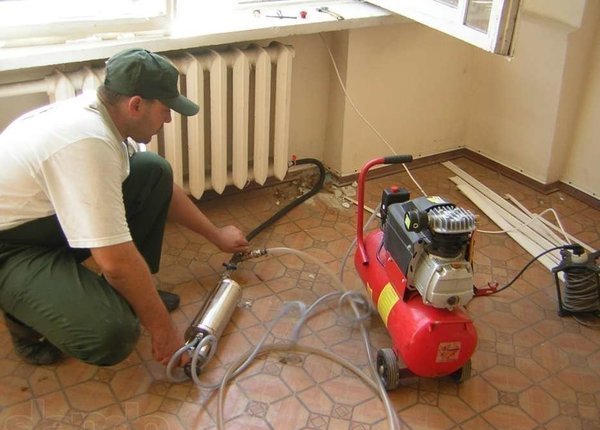

תמונה 1. תהליך בדיקת הלחץ של מערכת החימום. נעשה שימוש במשאבה חשמלית המחוברת לרדיאטור.

מהו הלחץ האופטימלי במערכת חימום סגורה?

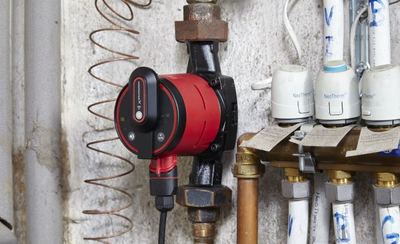

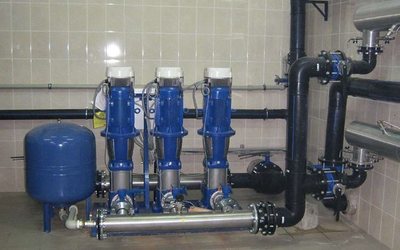

לעיל סקרנו את חימום "בניינים רב קומות", המסופק על ידי תוכנית סגורה. בעת סידור מערכת סגורה בבתים פרטיים, ישנם ניואנסים. בדרך כלל משתמשים במשאבות סירקולציה, אשר שומרות על האינדיקטורים הנדרשים. התנאי העיקרי להתקנתן הוא שהלחץ שנוצר לא יעלה על הפרמטרים שעבורם מתוכנן דוד החימום (מצוין בהוראות הציוד).

במקביל, עליו להבטיח את תנועת נוזל הקירור ברחבי המערכת, בעוד שההבדל בטמפרטורת המים ביציאת הדוד ובנקודת ההחזרה לא יעלה על 25—30 מעלות צלזיוס.

עבור מבנים פרטיים בני קומה אחת, הלחץ במערכת חימום סגורה נחשב לנורמה. בתוך 1.5-3 אטמוספרותאורך הצינור עם זרימת כוח הכבידה מוגבל 30 מטר, וכאשר משתמשים במשאבה המגבלה מוסרת.

הגדרת ערכים מקסימליים

סטנדרטים ללחץ מקסימלי במערכת חימום נקבעים תוך התחשבות במאפייני הציוד והצינורות המשמשים.

לדוגמה, המגבלות הבאות חלות על רדיאטורים: סוללות ברזל יצוק - עד 6 אטמוספרותפלסטיק 2-4 אטמוספרותנקודות התורפה נחשבות למפרקים של אלמנטים של מערכת החימום.

קביעת הערכים המקסימליים מתבצעת ברצף הבא:

1. בדיקת לחץ מערכת. המעגל מלא במים בלחץ העולה על ערך ההפעלה ב 2-2.5 פעמיםבמהלך בדיקת הלחץ, השינוי מנוטר באמצעות מד לחץ.
2. בדיקת דליפות. הבדיקות בעיצומן בשני שלבים - מבחן קור וחום. בשלב הראשון המערכת מלאה במים קרים בלחץ פעולה מינימלי. היא נשמרת במצב זה שעתייםאם במהלך תקופה זו המדדים ירדו לא יותר מ- ב-0.2 אטמוספרות, אז נוכל לדבר על אטימות טובה. בשלב השני דוד החימום מופעל בעוצמה מלאה והקו הראשי מתמלא בנוזל קירור חם בלחץ עבודה מקסימלי. שינוי הפרמטר נשלט על ידי מד לחץ.
3. הגדרת לחץ העבודהלאחר השלמת הבדיקה, הלחץ העודף משתחרר באמצעות השסתום וערך הפעולה נקבע.

בדיקת המערכת בביצועים מקסימליים עוזר לזהות אזורים בעייתיים, כולל דליפות. כל ההפרות בוטלו באופן מיידי. אי אפשר להתחיל להפעיל את המערכת מבלי לבטל נקודות תורפה.

תקנים למיכל התפשטות

מערכת חימום סגורה יכולה להתבסס על שימוש במיכל התפשטות. במקרה זה, מיכל מסוג ממברנהבתכנון פתוח, משתמשים במיכל סטנדרטי, שהלחץ בו מסופק על ידי גובה מיקומו ורמת הנוזל במיכל.

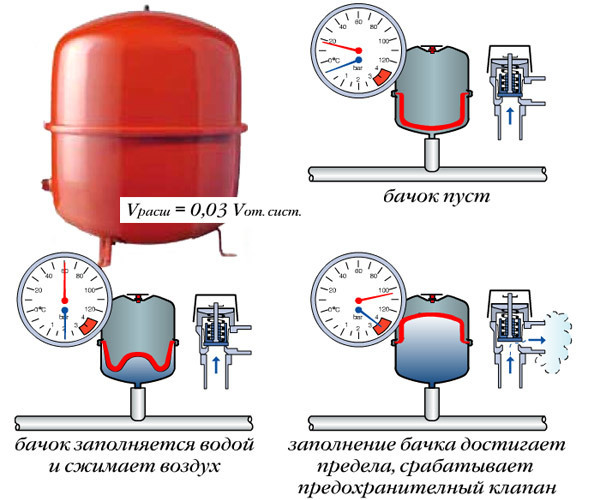

תמונה 2. תרשים של מיכל הרחבת הממברנה. מצוינים סטנדרטים של לחץ עבור רמות שונות של מילוי המוצר במים.

בתכנון סגור, יש צורך לספק את הלחץ ההתחלתי של התא. העובדה היא שדוד החימום פשוט לא יעבוד מבלי ליצור לחץ במערכת, שערכו המינימלי מצוין בהוראות לציוד. עבור רוב דגמי הדוודים, זה 0.7-0.8 אטמוספרותפעולה אופטימלית מובטחת באמצעות מחוונים חיצוניים 1.1-1.2 אטמוספרות., יש לקחת בחשבון שהממברנה עצמה מסוגלת להגדיל אותה על ידי 0.3-0.4 אטמוספרותבהתחשב בכך, במיכל ההתפשטות של מערכת סגורה יש צורך להבטיח לחץ התחלתי בטווח 0.7—1 אטמוספרות

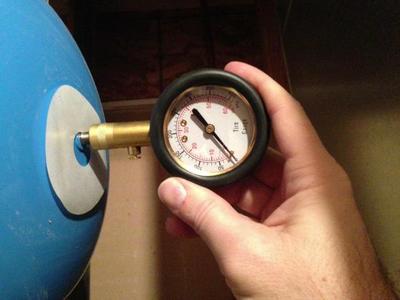

ניתן לשלוט על הנפח במיכל ההתפשטות באמצעות מד לחץ ידניבתא האוויר של מיכל הממברנה יש פתח יציאה דרכו מתבצעות מדידות. ניטור מתמיד מובטח על ידי התקנת מד לחץ אוויר בצמיגים במיכל. אם הלחץ בתא האוויר של המיכל אינו מספיק, השאיבה מתבצעת באמצעות משאבת אוויר ידנית רגילה עם מד לחץ. אם לא ניתן להעלות את הלחץ, יש לחפש פגם או נזק לממברנה.

סרטון שימושי

צפו בסרטון שמסביר מהם הסטנדרטים שצריכים להיות במערכת חימום סגורה.

חשיבות העמידה בתקנים עבור בתים פרטיים ומבנים רבי קומות

תקני לחץ במערכת החימום של בית פרטי או בניין רב קומות נקבעים על ידי מסמכים חובה ותקפים. ערכים אלה מסייעים להבטיח טמפרטורה נוחה בחדר. עם זאת, מטרתם העיקרית היא הבטחת פעולה בטוחה. לחץ מופרז במערכת לא רק משבית את הציוד, אלא גם הופך למסוכן לבני אדם. מים חמים זורמים במערכת, וקרע בצינור או קרע באטימת המפרקים מוביל לכוויות. בהתחשב בכך, חשוב לעמוד בתקנים ובכללים שנקבעו בעת התקנת מערכת חימום.
