מבטיח איזון במערכת והגנה מפני זיהומים מזיקים! חץ הידראולי לחימום בעצמך

החץ ההידראולי הוא מבנה פלסטיק או מתכת, איזון הפרש הטמפרטורה בין מעגלי הדוד לצרכנים (רדיאטורים, מערכות חימום תת רצפתי, חימום מים עקיף).

משמש כמיכל שיקוע עבור זיהומים כבדים ואוויר, מאפשר להשיג את אספקת הנוזלים המחושבת.

סוגי חצים הידראוליים לחימום

מפרידים מסווגים לפי מספר פרמטרים:

• טוֹפֶס - עגול, מרובע.
• מספר קווי המתאר - ארבע, שש או שמונה כניסות/יציאות.
• מיקום צינורות — לאורך ציר אחד/לסירוגין.
• הַתקָנָה — אנכי או אופקי. האפשרות הראשונה מסירה בוצה ואוויר עודף מנוזל הקירור. הסכימה השנייה משמשת אם ישנם מסננים נוספים.

מַטָרָה

מפריד הידרו - יחידה נוספת השומרת על שלמות מחליף החום מפטיש מים. הליכי ההפעלה הראשונית, הבדיקה הטכנית ותחזוקת הדוד מלווים בכיבוי משאבת הסירקולציה, התורמת להיווצרות מנעולי אוויר.

סידור של מפריד הידראולי — דרישה חובה בעת התקנת מחליפי חום מברזל יצוק, מכיוון שהפרש הטמפרטורה בין הנוזל ביציאה לכניסה הורס את המתכת. החץ ההידראולי משווה את הלחץ כאשר קצב הזרימה במעגל הראשי וסך האינדיקטורים של צינורות הצריכה אינם תואמים.

ניקוי נוזל קירור מחלודה ואבנית, מאריך את חיי השירות של אלמנטים נעים ומשפשפים קו ראשי. לדוגמה, ציוד שאיבה, שסתומי סגירה, מדי מים, חיישני טמפרטורה. מונע נזק לקו החימום הראשי במהלך חסימה אוטומטית של אספקת המים החמים, מערכת "רצפה חמה".

עקרון הפעולה

כאשר המערכת מופעלת לראשונה, נוזל קר, המונע על ידי המשאבה, זורם בצינורות ונכנס לחץ ההידראולי.

נוזל הקירור החם עולה כלפי מעלה, נוזל הקירור הקר יורד מטה אל הדוד לחימום נוסף. מערבב זרמי נוזלים קרים וחמים באופן טבעי, איסוף עודפי אוויר ומשקעים מזיקים.

איך לעשות זאת בעצמך: הכנת כלים וחומרים

הרכבה עצמית של חץ הידראולי דורשת שימוש ב:

• מכונת ריתוך;
• פַּטִישׁ;
• מטחנות;
• אַסְפָן (צינור פרופיל מספיק 80x80 עם קיר 3 מ"מ);
• שתי דיסקיות מרובעות עד הקצוות;
• שני אלמנטים מושחלים לשחרור אוויר וברז ניקוז;
• שני צינורות דוד עם קוטר הברגה 25 מ"מ;
• 6 חלקים הברגה של 20 מ"מ עבור צרכנים (2 לחימום, 2 לחימום תת רצפתי, 2 לחימום עקיף);
• מד לחץ;
• מנופים;
• כתרים דו-מתכתיים 25 ו-29 קוֹטֶר, מקדחות 8.5 מ"מ;
• אלקטרודות ריתוך (3 מ"מ);
• צבעי יסוד, צבעי פטיש.

חישובים ראשוניים

כדי ליצור שרטוטים של חצים הידראוליים יש צורך לקבוע נכון את קוטר הצינור.

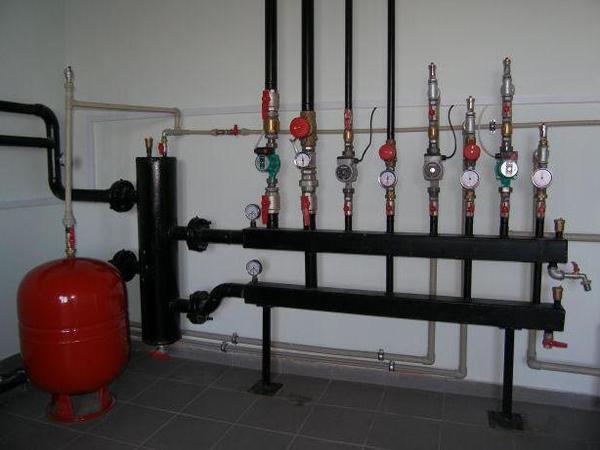

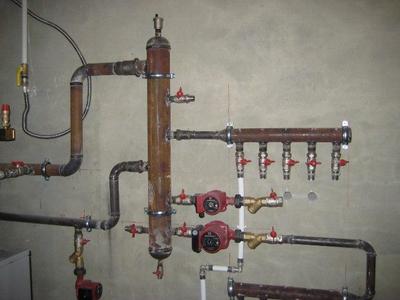

תמונה 1. חץ הידראולי ממתכת המותקן במערכת החימום. לפני ההתקנה, יש לחשב את קוטר הצינורות.

החישובים מתבצעים לפי הנוסחה: D=49*√W: Δt, אֵיפֹה:

מערב — קיבולת ציוד הדוודים.

Δt — הפרש טמפרטורה.

אורך הקולט צריך להתאים לשישה קטרים, והמרחק בין הצינורות צריך להיות שווה ל 2-3 Øבאמצעות הנתונים שהתקבלו, הם משרטטים דיאגרמות הרכבה של המכשיר.

רצף ייצור, תרשים

בקולטן שהוכן מראש, חורים נשרפים בעזרת אלקטרודה בהתאם לסימונים. עבור 3 צרכנים השתמש בצינור פרופיל באורך 900 מ"מ. שפיכה נעשית על פני הקצה של החיבורים בערך 1 מ"מסמנו את מיקום צינורות האיסוף: בצד אחד 3 הזנות, 3 החזרות. הם נסוגים 50 מ"מ מקצה הצדדים "הקרים" וה"חמים", הם נלקחים משם 150 מ"מ כל אחד עבור 3 כניסות צינור הסתעפות.

על הדופן הנגדית של הצינור, נקדח חור עבור מעגל האספקה ​​(מול הענף האמצעי עבור הצרכנים). מחור זה, מדדו 250 מ"מ, קדחו פער נוסף עבור צינור ההחזרה. העיצוב המתקבל מספק את המיקום 6 כניסות צינור צרכנים מצד אחד, 2 חורים לקווי מתאר של הדוד מן ההפך.

מקדח מדורג ישמש ליצירת החורים הראשוניים. יש להגיע לקוטר הנדרש עבור כניסת ההברגה. ¾ כתר יעזור 20 מ"מ. זרבובית נוספת (קוטר 29 מ"מ) ליצור חורים בסנטימטר עבור מעגל הדוד.

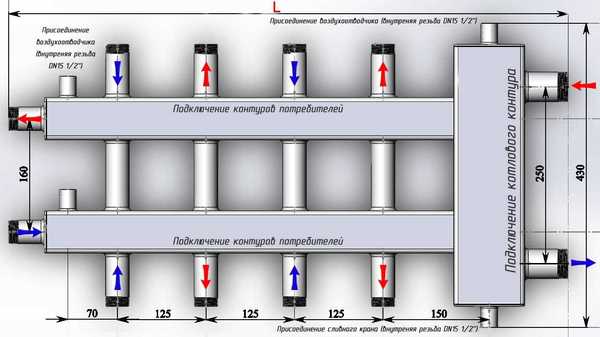

תמונה 2. דיאגרמת חץ הידראולי למערכת החימום. הצינורות שאליהם מחובר מעגל המים החמים מוצגים באדום, ואלו עם מים קרים מוצגים בכחול.

דיסקיות מרובעות לשמש כתקעים. מחברי פלדה מרותכים ללוחות. הקצוות מנוקים, הקצוות משופעים ומחוברים למפריד בעזרת מכונת ריתוך. התפר הראשון נוצר, מנוקה, וחיפוי נוסף מתבצע באמצעות ריתוך.

הברגה למעגל הדוד ולצינורות הצרכן מרותכת לחץ ההידראולי המנוקה. לאחר הברגת פקקי הברזל היצוק, המכשיר מוכן לבדיקה. ציוד השאיבה המניע את המים מחובר. לחץ העבודה מנוטר (2 אטמוספרות) דרך פטמת ברז הניקוז. נותר להכין את החץ ההידראולי לצביעה, לאחר שהגן קודם לכן על החוטים מחומר הגימור.

המכשיר מותקן אנכית, אופקית או בזווית. שסתום האוויר ממוקם בחלק העליון, שסתום הניקוז בחלק התחתון.מבנים מורכבים מצוידים במחיצות אופקיות. אספן הבוצה והלוכד המגנטי ממוקמים בתחתית הגוף. אוורור מתרחש בחלקו העליון.

צנרת הדוד

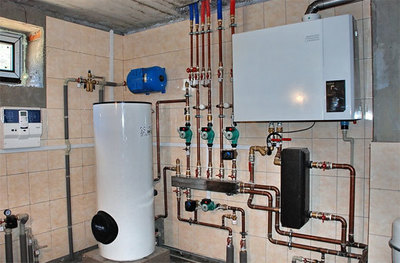

המפיץ ההידראולי מחובר לדוד דרך צינורות האספקה ​​וההחזרה.

מים חמים עולים דרך הצינור העליון ומחולקים בין מעגלי הצרכן. הנוזל המקורר זורם חזרה לצינור התחתון של המחלק ההידראולי.

באמצעות מערכת ללא מסרקים, מספר הנגיעות לתוך החץ ההידראולי יגדל. הצינור המחבר את מעגל הדוד הראשון עם המפריד מחולק לפי גובה.

מילוי תנאי זה מסייע בשיפור איכות איסוף הנוזלים על ידי ענפים משניים.

פונקציות אספן

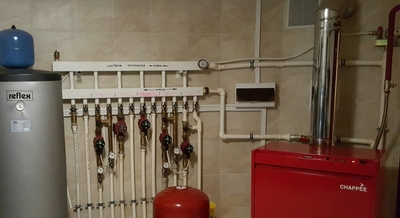

הקולט מותקן ברשת המשתמשת יותר מ-3 רדיאטורים. צינורות ניקוז המים לצרכנים מחוברים למסרק. הצינורות היורדים נמצאים למעלה, צינורות ההחזרה נמצאים בתחתית. מים חמים מהדוד עוברים דרך צינור הסתעפות העליון, מים קרים דרך המעגל התחתון. מחליף החום ממוקם בצד, בצד האחורי של החץ ההידראולי. התרשים מספק עבור נוכחות של שסתומי איזון בין סעפת האספקה/החזרה. שסתום הבקרה מגביר את קצב הזרימה והלחץ במעגלים הרחוקים ביותר מהמפריד.

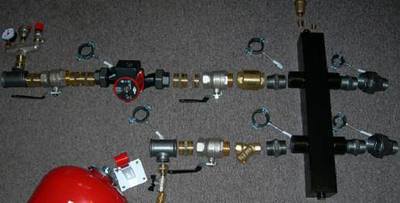

התקנת שסתומי סגירה

על ידי קבלת זרימה מהירה של נוזל קירור, החץ ההידראולי מאט את תנועת המים. האוויר המשתחרר לנוזל מצטבר בחלק העליון, שם הוא מותקן. פתח אוורור.

שסתום הכיבוי של המכשיר מאפשר החלפת אוטומציה במקרה חירום, תוך שמירה על מצב העבודה של רשת החימום.

אלטרנטיבה לפתחי אוורור אוטומטיים תהיה עגורן מייבסקי, הדורש פתיחה תקופתית של הברגה כדי להסיר משקעים מכניים.

התקנה עצמית של חץ הידראולי מפוליפרופילן

לאחר שהחלטת ליצור מחיצה מפוליפרופילן בעצמך, מספיק להכין צינור חלול בעל חתך עגול המצויד בפיה לחיבור רשת החימום. מעגלי ההזנה ממוקמים בדרך כלל בחלק העליון, ומעגלי ההחזרה בתחתית. צינורות ה-T מחוברים זה לזה באמצעות קטעי צינור, הקצוות סגורים באמצעות תקעים. העבודה מתבצעת באמצעות מכונת ריתוך עם אביזרים.

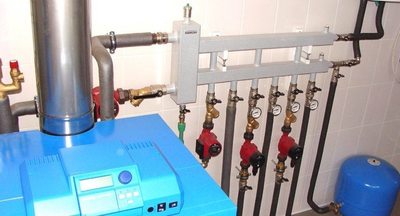

על ידי חיבור דוד המותקן על הקיר לעוצמה המקסימלית עם קיבולת של 40 קילוואטעדיף להשתמש באספן טבעות עבור 2-4 מעגלים. סעפת הגז והחץ ההידראולי פועלים בגוף אחד, ללא מחיצות פנימיות. נושא החום זורם כל הזמן דרך הדוד והסעפת. חום נלקח מהמסרק הפלסטי על ידי קבוצת משאבות. העיצוב הפשוט של בופר ה-PVC יתפוס מינימום מקום ועלויות.

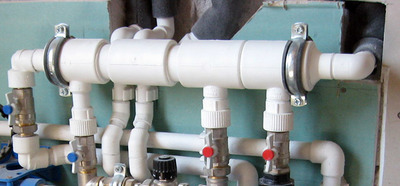

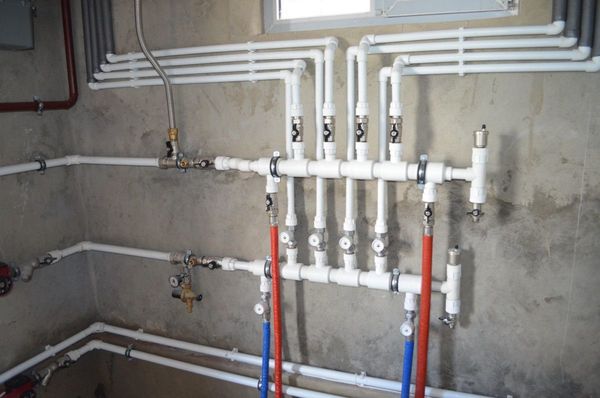

תמונה 3. חץ הידראולי מפוליפרופילן. מעגל נוזל הקירור החם מחובר לחלק העליון של המבנה, והקר לחלק התחתון.

יתרונות וחסרונות של מוצרי פוליפרופילן

מחיצות פוליפרופילן יספקו יתרונות עיקריים מערכות:

• משטח חלק של החומר יפחית את ההתנגדות של נוזל הקירור, מה שמפחית את אובדן החום של הדוד.
• פוליפרופילן נוח לצביעה חיצוני עם צבע עמיד בחום.
• עלות מבנה הפלסטיק היא זול יותר אנלוגים.
• מוצרי פלסטיק למנוע היווצרות קורוזיה.
• לעבוד ביעילות עם דוודים בעלי קיבולת של עד 35 קילוואט.
• לחץ נכון במערכת.
• באופן אוטומטי לפזר זרימות תרמיות בכיוון הנדרש.
• להחליק את פטיש המים.
• מגביר את יעילות הדוד, צריכת דלק.

פגמים מחיצות פוליפרופילן:

• לא ניתן להתקין חצים הידראוליים במערכת עם דוד דלק מוצקפוליפרופילן נתון לבלאי מהיר תחת לחץ וטמפרטורה גבוהים.
• התקנת המבנה משתמש בציוד נוסף (מכונת ריתוך לפוליפרופילן), מחברים, כיפופים, ברזים.
• קוטר החץ ההידראולי חייב להתאים לשלושה עיגולים של צינורות קווי מתאר (60-90, 120 מ"מצינורות במידות הנדרשות הם נדירים ויקרים.

סרטון שימושי

צפו בסרטון, אשר מדבר על עקרונות התכנון והפעולה של החץ ההידראולי.

המלצות ממומחים

מפרידים הידראוליים הם לעתים קרובות מצוידים במדי לחץ וחיישני טמפרטורה, הכרחי למערכות חימום מורכבות. בעת תכנון חימום עם רדיאטור אחד או שניים, בעלי מלאכה רבים מזניחים את התקנת האוטומציה.
