מה שצריך לדעת על חץ הידראולי לחימום: למה זה כל כך חשוב?

מפריד הידראולי - מכשיר המשמש לחיבור חלקים יחד כריכות למכונה אחת, בעלת ויסות אוטומטי.

זה נועד להפריד קווי מתאר.

חץ הידראולי: מה זה

המכשיר נועד להפריד קווי מתאר. רֵאשִׁית מכיל בהכרח דוד, לפעמים משאבת סירקולציה. אחרים מכילים התקנים אחרים: רדיאטורים, מיכלי התפשטות, רצפות מחוממות.

מראה ומטרה

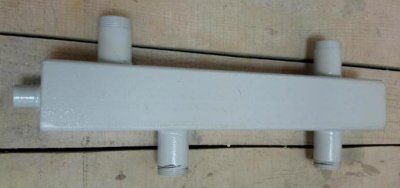

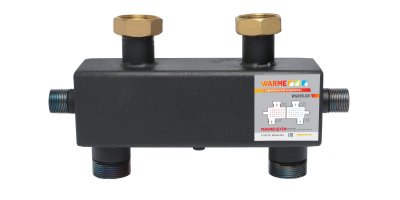

היחידה נראית כמו תקע חשמלי גדול עם ענפים. ברוב המכשירים יש רק שתי השלכות: לתקשורת עם החימום.

מספר מוגבל של צינורות יוצאים מהחלקים הצדדיים, מַקְבִּיל מחוברים זה לזה.

העליונים מיועדים למים חמים, והתחתונים למים קרים.

לְעַצֵב

תלוי ביצרן ובמשימה שלשמה הוא מותקן. מיכל איכותי לפחות 6 סניפים. שניים מתוך ששת האחרונים למטרות טכניות: שחרור אוויר וסילוק בוצה. הם מכוונים כלפי מעלה ומטה, בהתאמה.

חץ הידראולי הוא מיכל עם מיכלים בפנים, המחוברים באמצעות שסתומים. רֵאשִׁית משמש להכיל מים חמים, שְׁנִיָה - קר. אם אין מספיק נוזלים באחד המעגלים, נפתח חור ומתרחש ערבוב.

למה זה נחוץ במערכת החימום?

המכשיר מפריד אוטומטית את זרימות נוזל הקירור לאורך מספר קווי מתאר. נוזל העבודה, הנכנס למכשיר, עובר דרך צינורות. המים, המגיעים מהדוד, מועברים דרך הצינורות למיקום הרצוי.

לַחֲזוֹר נאסף במיכל, ואז חוזר לגוף החימום. במידת הצורך, חלק מהחומר המחומם משולב עם החומר הקר לקראת הנסיעה חזרה. האפשרות ההפוכה אפשרית, שבה הנוזל המקורר עובר שוב דרך הצנרת.

מטרת המכשיר היא לשלב מספר מעגלים למנגנון אחד. זה נדרש כאשר ישנן מספר משאבות סירקולציה המפוזרות ברחבי הצנרת. המכשיר שימושי גם ליצירת מערכת עם מספר דוודים: זה יעזור לחלק את העבודה בין התנורים, ולאפשר לחלקם לנוח.

צִיוּר

המראה הכללי של החץ ההידראולי מוצג באיור.

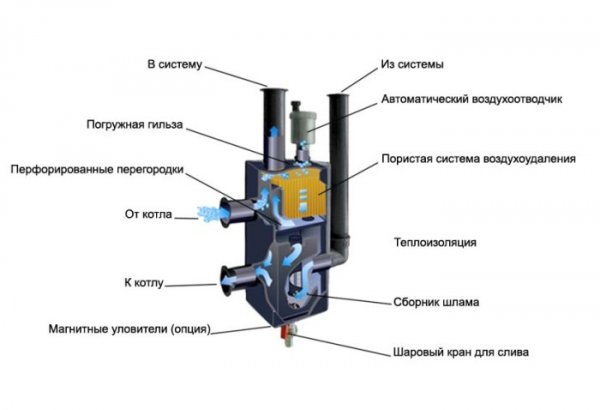

תמונה 1. השרטוט מציג חתך של המפריד ההידראולי, כאשר הרכיבים העיקריים מסומנים.

אילו מצבים קיימים?

המכשיר מסוגל לפעול בצורה שונה במצבים שונים, בהתאם לטמפרטורת נוזל הקירור שבפנים:

1. אפשרות סטנדרטית — קצב הזרימה של המעגלים שווה בקירוב. המערכת נמצאת בשיווי משקל יחסי, כך שמים חמים וקרים זורמים דרך הענפים המתאימים.
2. כמות הנוזל, עוזב את הדוד, פחות מהנדרש. בגלל זה, חלק מנוזל הקירור מקו ההחזרה אינו חוזר לתנור, אלא חוזר על מעגל שלם לאורך הצינור.
3. מצב שלישי הוא השתקפות של השני: הדוד עוזב עודף של חומר. זה קורה אם לא כל חלקי המערכת דורשים חימום ברגע נתון.

תוכניות

אפשרויות מפורטות יותר להפעלת המפריד ההידראולי מוצגות באיור.

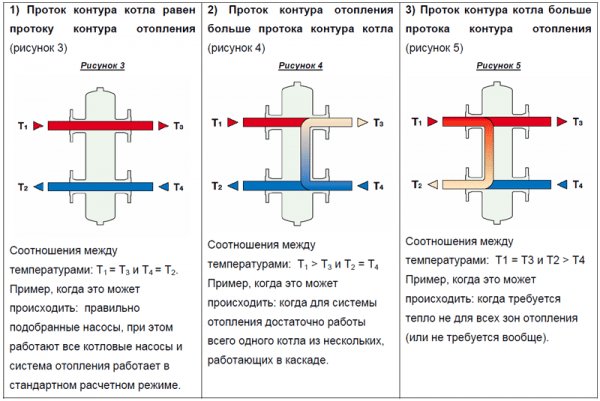

תמונה 2. דיאגרמות של שלוש אפשרויות לשימוש במפריד הידראולי, המציינות את המאפיינים האופייניים של פעולת המכשיר בכל מצב.

יתרונות

יתרונות של מפריד הידראולי:

• מַעֲרָך ניצול דוּד.
• ייצוב קצב זרימת נוזל קירור, לחץ.
• זה משתפר לִשְׁלוֹט קווי מתאר.
• עבור כל חלק של הרתמה יש מחליף חום עצמאי, מה שמגדיל את חיי השירות.

כמו כן, יש לציין את הירידה בדרישות למשאבת הסירקולציה.

למה מיועדות התכונות הנוספות?

בנוסף לאמור לעיל, החץ ההידראולי מבצע שתי פונקציות שימושיות:

1. זרימת מים מאט בצורה חדה, נכנסים לתוך המכשיר. עקב כך, חלק מההצטברויות המוצקות שוקע לתחתית עם כל עיגול.

   ניתן לשחרר אותם בקלות באמצעות שסתום מיוחד.

2. מאותה סיבה, נוזל בועות גז עוזבות, לשחרורו מסופק ברז בחלק העליון של המכשיר.

כיצד לחשב פרמטרים

עבור מכשיר, המחוון העיקרי הוא קוטר הגוף, אשר מורכב משלושה צינורות. החישוב מתבצע לפי אחד משני פרמטרים: תפוקה מקסימלית או הפרש טמפרטורה.

ב רֵאשִׁית במקרה זה, לנוסחה יש את הצורה:

ד = 3 * ד_פ = 18.8 * (גרם / משקל)^חצי, אֵיפֹה

• ד_פ — קוטר צינור ההסתעפות.
• ג' - זרימה מקסימלית.
• מערב — הגבלת המהירות האנכית של נוזל הקירור.

ב שְׁנִיָה מִקרֶה:

ד = 3 * ד_פ = 17.4 * (גרם / (משקל * משקל))^חצי, איפה

• ט — הפרש הטמפרטורה בין אספקת המים להחזרה.
• לכל שאר המאפיינים יש את אותם הכינויים.

ההבדל בנוסחאות נובע מחימום המים. התואר חצי מציין את השורש של מספר.

ניתן גם לקבוע את קוטר הצינור:

ד_פ = ((4 * Q) / (פאי * V))^חצי, איפה

• ש — קצב זרימת נוזל קירור מקסימלי
• ו — מהירות נוזל במעגלים משניים.
• פַּיִי — המספר פאי.

שיטות חישוב נוספות

יש גם שתי שיטות חישוב:

1. מַעֲשִׂי — על ידי בדיקת מספר צינורות, התאמתם לקווי המתאר. על המפריד להיות פי שלושה בגודל, מאשר זה שנמצא.
2. כַּמוּתִי — לפי מספר הענפים המפוזרים על פני כל גובה המכשיר. המרחק מתא הדוד נבחר כאינדיקטור העיקרי לסיבוב הראשון.

יצרנים: תמונה

מבין החברות, אי אפשר לזהות מובילה ברורה עם מוצרים באיכות גבוהה יותר. החברות הבאות עוסקות ביצירת חצים הידראוליים:

• אימרגס.
• ברברי.
• עיצוב פלדה.
• אמטי.

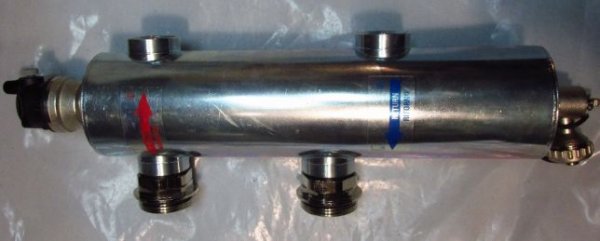

  תמונה 3. חץ הידראולי מפליז, הספק 60 קילוואט, מידות 320×140 מ"מ, יצרן - "אמֶטִי, איטליה".

• אריסטון.
• אסקונה.

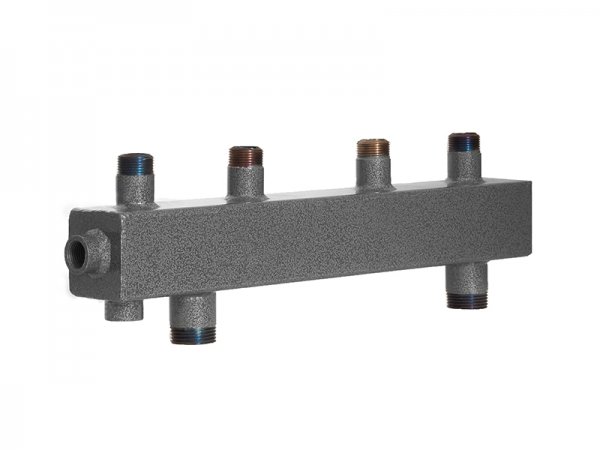

  תמונה 4. מפריד הידראולי הברגה, הספק עד 100 קילוואט, הברגה פנימית 1 1/2, יצרן - "אסקון".

• רָחוֹק.
• מייבס.
• פורס.
• אחרים.

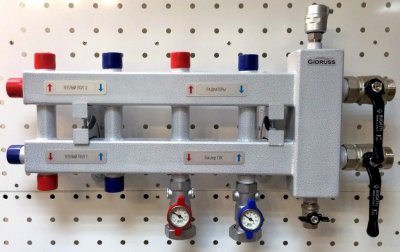

  תמונה 5. אספן חצים הידראולי מודולרי Econom-Compact עשוי נירוסטה, הספק 32 קילוואט, יצרן - פוטוק, רוסיה.

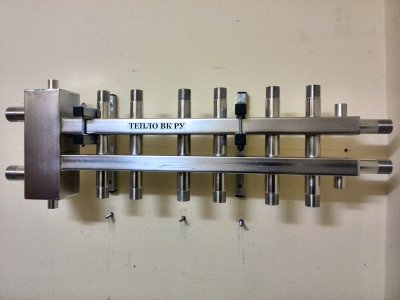

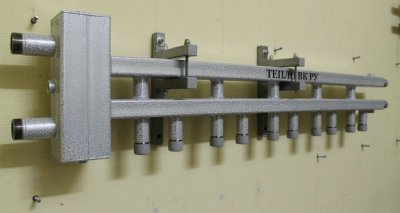

המכשירים שונים מחיר, חומר, מספר ענפים, משקל, קוטר צינורות ועוד כמה אינדיקטורים פחות חשובים.

סרטון שימושי

צפו בסרטון שמסביר מהו חץ הידראולי ולמה הוא משמש.

הַתקָנָה

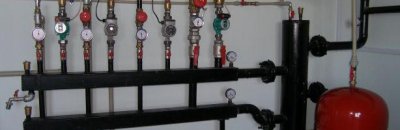

מומלץ להתקין מפריד הידראולי במצבים הבאים:

• נוזל הקירור מתחמם בשלושה דוודים או יותר.

•

  המערכת משתמשת מספר משאבות סירקולציה.

המכשיר מסייע בוויסות הצנרת באמצעות מספר רב של מכשירים. ברוב המצבים האחרים, החץ ההידראולי אינו הכרחי.

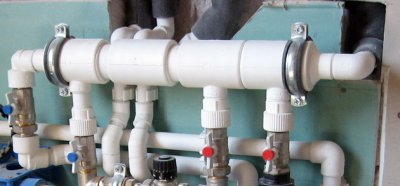

ההתקנה די פשוטה:

1. מיקום ההתקנה הואמרווח בין הדוד לאספן (אם יש) או הענף הראשון. נדרש מקום כדי להכיל את כל הצינורות ולאפשר גישה חופשית אליהם.

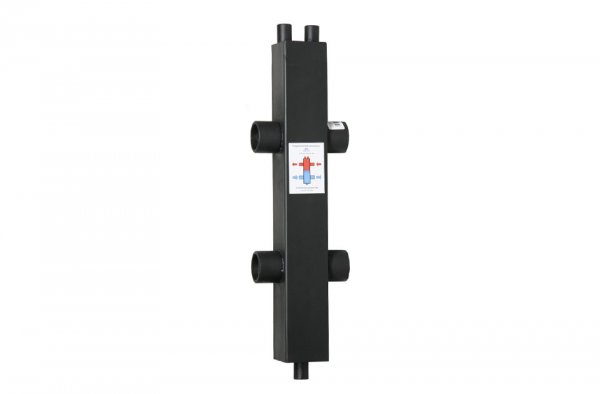

2. המכשיר עצמו ממוקם על סוֹגְרַיִם, בדרך כלל אנכית. זה עוזר לבוצה ליפול לתחתית ולאוויר לעלות למעלה. אם למפריד יש מסה גדולה, הוא מונח על תומכים או על הרצפה.

   חָשׁוּב! חשוב לזכור לנקוט משנה זהירות במהלך ההתקנה. יש צורך להביא כל מקטע של הצינור לצינור המסתעף, אחרת יהיה צורך מַהֲדוּרָה מְחוּדֶשֶׁת.

3. הצינורות מחוברים הברגה קונבנציונליתלפעמים חיבורי אוגןהמעגלים מחוברים בתורם.
