הגן על המערכת מפני מצבים בלתי צפויים: עקרון הפעולה של חץ ההידראולי לחימום
חץ הידראולי הוא מכשיר המחובר ופועל במעגל החימום, המחובר ישירות לדוד.
אחת המטרות החשובות של החץ ההידראולי היא להגדיל את צריכת הדלק שאינה מסופקת בדוד, אבל נדרש לחימום הבית.
על ידי התקנת חץ הידראולי או מפריד הידראולי, משתמשים שואפים לחסוך כסף מבלי לקנות או להגדיל את עוצמתו של דוד המותאם לצריכה הכוללת של מים או נוזלים אחרים.
המפריד ההידראולי הוא חלל שנוצר באופן מלאכותי שבו ניתן להאיץ את הצריכה, להגדיל אותו מספר פעמים עבור מערכת החימום. מטרה נוספת וחשובה לא פחות היא שמירה על איזון ולחץ הידרוליטי ברחבי המערכת.
הודות לחץ ההידראולי במעגל החימום הלחץ לא יקפוץ, מה שישבש את כל האינטראקציה. תכונה זו עוזרת לך להחליף בצורה חלקה את החימום בין חללי מגורים שונים, לדוגמה, להפעיל את הרצפה רק במטבח, במקום בכל הבית.
תיאור המכשיר

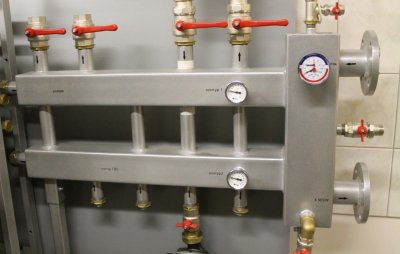

המכשיר עצמו נראה כך מקבילית מוארכת עם שישה יציאות שונות, הממוקמים זה מול זה. כל אחת מהפלטים הללו אחראית על פונקציה נפרדת. לדוגמה, הגבוה ביותר מבין 5 שסתומים מאפשר לאוויר לצאת מהמערכת ללא בעיות, כדי לא להגביר את הלחץ הכולל. זה קורה באופן אוטומטי, הבעלים לא צריך לשלוט בשום דבר.

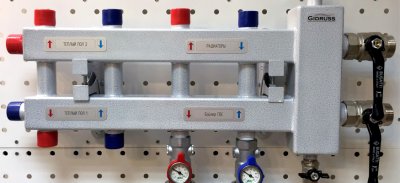

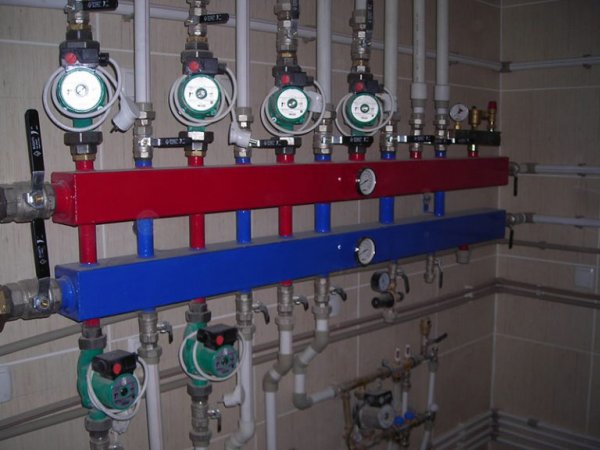

תמונה 1. חץ הידראולי המותקן במערכת החימום. נוזל הקירור החם מסומן באדום, הקר בכחול.
צינור הענף התחתון מסייע להשמיד ולסלק "אשפה", אשר נשאר במתקן ההפרדה ההידראולי. אוויר מלוכלך מהצינורות (חלקיקיו) ומשקעים מתחילת קורוזיה או תהליך אחר נופלים למטה, שם, כמו להב, נמצא הנמוך ביותר הוא צינור הענף השישי. השסתומים הנותרים מחוברים לצינורות עם מים. כל החץ ההידראולי חלול מבפנים, אין בו דבר מלבד מים ותוצרי ריקבון.
עקרון הפעולה במערכת החימום

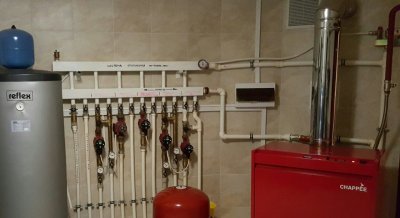

החץ ההידראולי מסייע לדוד שאליו הוא מחובר ישירות, להגביר את כוחו ואת מהירות העברת המים שלו. למה זה נחוץ? העובדה היא שכאשר יש חוסר חשמל, אבל המערכת עובדת במהירות, הדוד מתחמם מאוד. כתוצאה מכך - מכת חום, כלומר, האוויר מתחיל לדחוף את דפנות הדוד, ומה שיקרה אחר כך הוא נזק פיזי לבית, לכל מערכת החימום וכמובן, לבריאות האדם.
תנודות כאלה טמפרטורה ועוצמה קורה רק במקרים בודדיםמנגנון החימום הופעל בפעם הראשונה; מערכת חילופי החום עוברת בדיקה טכנית ועבודות נוספות, מה שמאלץ את משאבת הסירקולציה ("לב כל ארגון החימום") להיות מופרדת מהמעגל הראשי או ממקור המים החמים.

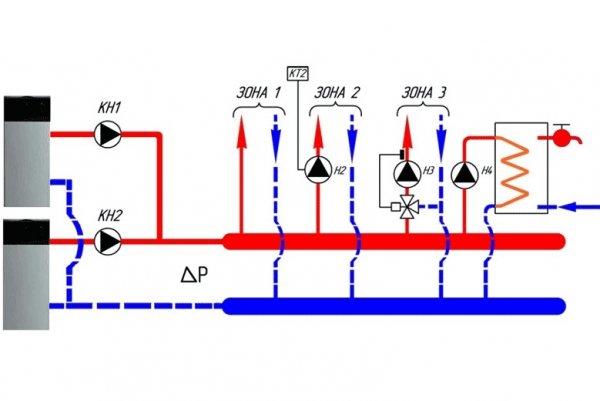

תמונה 2. תרשים של חיבור החץ ההידראולי למערכת החימום ועקרונות תנועת נוזל הקירור דרכו.
על ידי התקנת מפריד הידראולי, המשתמש מאלץ אוויר או מים לעבור דרך נקודת קירור נוספת. לפיכך, מעבר דרך כל הזרימה של החץ ההידראולי, האוויר החם מתפצל לשניים, ומאבד מחצית מחומוזרימת אוויר אחת ממשיכה להיכנס לדוד, והשנייה יורדת דרך צינור ההפרדה ההידראולי, מוסיפה לזיהומים הקרים של מים או גז ומקררת את המים.
ולהיפך, אם יוצאים יותר מדי מים קרים מהדוד, אז לשכבות הנוספות יש זמן להתחמם, ו בשקע, הצרכן מקבל את הטמפרטורה הנדרשתכך בערך כל המערכת עובדת. עכשיו בואו נסתכל על הכל ויזואלית.
כיצד פועל חץ הידראולי במקרים שונים?
עקרון הפעולה של חץ הידראולי משתנה בהתאם למטרת השימוש בו ולסוג המערכות בהן הוא מותקן.

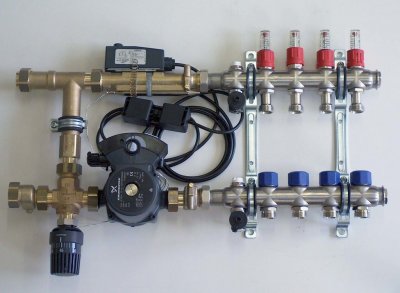

חימום עם מיקסר 4 כיוונים
כדי לתאר את פעולת מערכת החימום עם מערבל 4-כיווני, ראשית עליכם לדמיין ריבוע, שבכל צד שלו יש חורים ברוחב שווה. מכל התאים הללו זורמים החוצה מים קרים או חמים.
במערכת ישנם רק 3 מצבים: פתוח לחלוטין, סגור לחלוטין וביניהם. נתחיל עם סגור לחלוטין.
כידוע, אוויר חם או מים חמים יוצאים ישר מהדוד, וזרמים קרים יוצאים ממערכת החימום (המים יצאו מהדוד, יצרו מעגל והתקררו).
אם כל המערכת סגורה, כלומר זה לא עובד, ואז מים חמים גולשים כל הזמן דרך המפריד ההידראולי, מבלי ללכת לשום מקום, זורמים כל הזמן במעגל אחד וחוזרים חזרה לדוד.
אותו מצב מתרחש עם זרם קר של מים או אוויר, אשר לא מתחמם שוב, נשאר קר עד לפתיחה. נוזלים אלה אינם מתערבבים ואינם מעבירים חום זה לזה, אלא מסתובבים אך ורק לאורך קווי המתאר שלהם.
במצב ביניים, נוזלים אלה מתחילים להתערבב. הטמפרטורה לרוב מעט מעל הממוצע מכיוון שכל הקיטור שנצבר במצב הסגור יוצא החוצה ומתחיל לחמם את הזרמים הקרים. בדרך זו, בדרך כלל מחממים את הרצפות כך שכפות הרגליים לא יישרפו.
במצב פתוח, זרימת המים החמים והקרים אינה מצטלבת שוב., אבל מפצים על הפסדיו של זה. מה המשמעות של זה? בואו נדמיין שוב ריבוע. זרמי אוויר חם או מים יוצאים מקצה אחד ונכנסים למערכת החימום, בעוד שהנוזל הקר, היוצא ממנה, נע לכיוון הדוד, שם הוא מתחמם. ותהליך כזה של מילוי מתמיד של מים חמים עם מים קרים ולהיפך הוא כמעט מכונת תנועה מתמדת, אם לא לוקחים בחשבון שהחום אובד באופן בלתי הפיך.
עבור מצב פעולה ניטרלי
מצב הפעולה האידיאלי של המפריד ההידראולי הוא הרגע בו כמות המים החמים והקרים זהה בערך ואינה דורשת ויסות.
זה קורה בדרך כלל כאשר הדוד פועל ברציפות וללא הפרעה - לעתים רחוקות מאוד, כי תמיד יש שגיאה.
לדוד אין מספיק כוח
בהתבסס על בעיה זו, מותקן חיישן תרמי, או, במקרה שלנו, חץ הידראולי. לאחר קבלת אות מהחיישן התרמי המובנה, המפריד ההידראולי עובר למצבים שונים: פתוח או סגור.
תְשׁוּמַת לֵב! זֶה מבטיח בטיחות דוד, אשר יכול פשוט להתפצל בן לילה כתוצאה משינויי טמפרטורה ולחץ. על ידי זיקוק מים, קירור או חימום, החץ ההידראולי עוזר לדוד להתמודד עם האיזון התרמודינמי על מנת להמשיך לעבוד.
הזרימה במעגל הראשוני גדולה מקצב הזרימה של נוזל הקירור
כפי שכבר צוין לעיל, אם הזרם החם חם מדי מכדי להיכנס לדוד, הוא מחומם באמצעות החץ ההידראולי. נכנס למערכת שמבטיחה שהזרימה מחולקת לשני חלקים, השני יתקרר וייכנס למערכת החימום יחד עם מים קרים או קיטור, והחלק החם יתכווץ משמעותית ולא יהווה עוד איום על הדוד שכבר חם.
סרטון שימושי
צפו בסרטון, אשר מסביר לכם בדיוק כיצד להכין חץ הידראולי במו ידיכם.
הרלוונטיות של החץ ההידראולי
דבר כל כך קטן אבל כל כך הכרחי צריך להיות בכל בית., במיוחד באזורים כפריים, משום שתנודות הטמפרטורה והלחץ בערים ענקיות ובאזורים סמוכים משתנות מאוד עקב המספר העצום של אנשים המשתמשים בהן באופן עצמאי.
לדוגמה, השכן למטה רצה להגביר את הרדיאטור למקסימום, והשכן למעלה רוצה להקשיח את עצמו בבית. אי אפשר בלי חץ הידראולי.
הקפיצה בטמפרטורות היוצאת מהמעגל הראשון משפיעה על כל הדוד, לכן קנו חצים הידראוליים ו הגן על חייך מפני שכנים טיפשים ואסונות ביתיים אקראיים.
