האם צריכת נוזל הקירור במערכת החימום גבוהה מדי? נוסחת חישוב

נוזלים וגזים יכולים לשמש כנושאי חום עבור מערכת החימום.

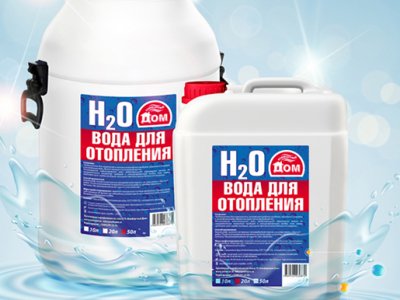

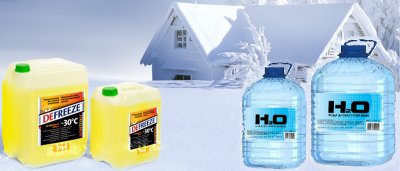

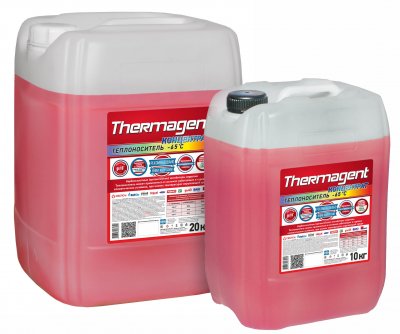

בדרך כלל כנשא חום למערכת חימום של בית פרטי או דירה משתמשים במים, אתילן או פרופילן גליקול.

זה חייב לעמוד בדרישות מסוימות.

דרישות לנוזל הקירור במערכת החימום

לֶאֱכוֹל 5 נקודות, אשר יש להקפיד עליהם:

• שיעור גבוה העברת חום;
• צמיגות נמוכה, בעוד שהנזילות היא סטנדרטית (כמו מים);
• יכולת הרחבה נמוכה ב הֵרָגְעוּת;
• הֶעְדֵר רַעֲלָנוּת;
• עלות נמוכה.

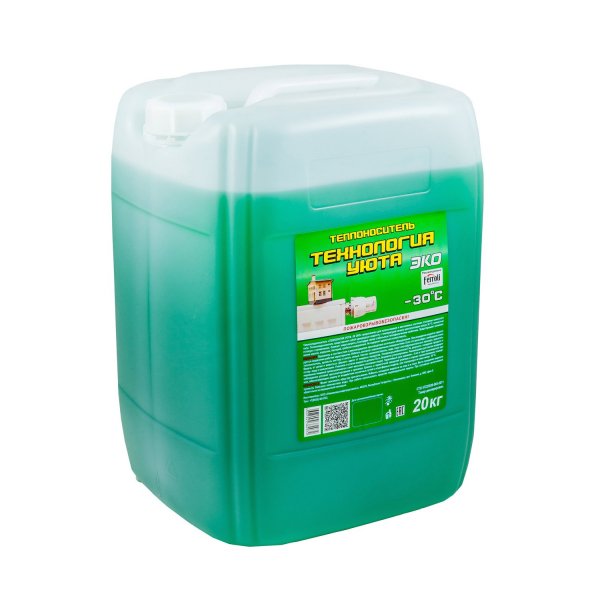

תמונה 1. נושא חום Eco-30 על בסיס פרופילן גליקול, משקל 20 ק"ג, יצרן - "טכנולוגיה של נוחות".

כדי לבצע בחירה, מומלץ ליצור קשר לאינסטלטור מקצועי, אשר יעזור לכם לבצע חישובים ולבחור את נוזל הקירור המתאים.

כיצד לחשב צריכה

הערך מייצג את כמות נוזל הקירור בקילוגרמים, אשר מבוזבז לשנייההוא משמש להעברת טמפרטורה לחדר דרך רדיאטורים. לצורך החישוב יש לדעת את צריכת הדוד, אשר מושקעת בחימום ליטר מים אחד.

נוּסחָה:

G = N / Q, איפה:

• נ — כוח דוד, שלישי.
• ש - חום, ג'אול/ק"ג.

הכמות מתורגמת בק"ג/שעה, הכפלה ב-3600.

נוסחה לחישוב נפח הנוזל הנדרש

מילוי מחדש של צנרת נדרש לאחר תיקון או בנייה מחדש של הצנרת. לשם כך, יש למצוא את כמות המים הדרושה למערכת.

בדרך כלל מספיק לאסוף נתוני דרכון ולחבר אותם יחד. אבל אפשר גם למצוא אותם באופן ידני. לשם כך לחשב את האורך והחתך של הצינורות.

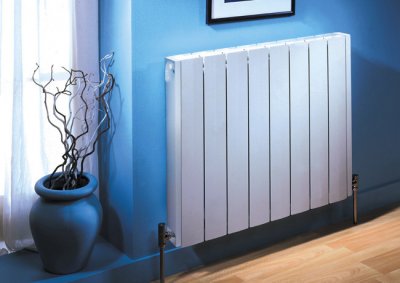

המספרים מוכפלים ומתווספים לסוללות. נפח הסעיפים הרדיאטור הוא:

• אלומיניום, פלדה או סגסוגת - 0.45 ליטר
• ברזל יצוק - 1.45 ליטר

יש גם נוסחה שבאמצעותה ניתן לקבוע בערך את כמות המים הכוללת ברתמה:

V = N * V_{קילוואט}, איפה:

• נ — כוח דוד, שלישי.
• ו_{קילוואט} — הנפח המספיק להעברת קילוואט אחד של חום, הודעה פרטית³.

זה מאפשר לנו לחשב רק מספר משוער, כך עדיף לבדוק את המסמכים.

לקבלת תמונה מלאה, עליכם לחשב גם את נפח המים הכלולים ברכיבים אחרים של הצנרת: מיכל התפשטות, משאבה וכו'.

ראשית, עליכם להחליט על החומר בו תשתמשו:

• מַיִם יש מקדם התפשטות 4%;



• אתילן גליקול — 4.5%;
• נוזלים אחרים משמשים בתדירות נמוכה יותר, לכן יש לחפש את הנתונים בטבלת ייחוס.

נוסחה לחישוב:

וולט = (וולט_ש * ה)/ד, איפה:

• ה — מקדם ההתפשטות של הנוזל, כפי שצוין לעיל.
• ו_ש — צריכה משוערת של כל הצנרת, מ'³.
• ד — יעילות המיכל, המצוינת בדרכון המכשיר.

לאחר מציאת הערכים הללו, יש לסכם אותם. בדרך כלל מתברר ארבעה מחווני נפח: צינורות, רדיאטורים, תנור ומיכל.

באמצעות הנתונים שהתקבלו, ניתן ליצור מערכת חימום ולמלא אותה במים. תהליך המילוי תלוי בתוכנית:

• "בכוחות עצמו" מתבצע מהנקודה הגבוהה ביותר של הצינור: משפך מוכנס והנוזל משתחרר. הדבר נעשה באיטיות ובאופן שווה. ראשית, פותחים ברז בתחתית ומניחים מיכל מתחת. זה עוזר למנוע היווצרות מנעולי אוויר. הוא משמש אם אין זרם מאולץ.
• כָּפוּי — דורש משאבה. כל משאבה תספיק, אם כי עדיף להשתמש במשאבה במחזור, המשמשת לאחר מכן לחימום. במהלך התהליך, יש לקחת קריאות ממד הלחץ כדי למנוע עלייה בלחץ. כמו כן, יש לוודא פתיחת שסתומי האוויר, מה שעוזר בשחרור הגז.

כיצד לחשב את קצב הזרימה המינימלי של נוזל קירור

מחושב באותו אופן כמו עלויות נזילות לשעה עבור חימום הנכס.

הוא נמצא בהפסקה בין עונות החימום כמספר התלוי באספקת המים החמים. יש שתי נוסחאות, המשמש בחישובים.

אם במערכת אין סירקולציה מאולצת של מים חמים, או שהוא מושבת עקב מחזוריות הפעולה, אז החישוב מתבצע תוך התחשבות בצריכה ממוצעת:

ג'_דקות = $ * Q_ג.ס.ר. / [(ת_פ — ת_ob3)*ג], איפה:

ש_ג.ס.ר. — הערך הממוצע של החום המועבר על ידי המערכת לשעת עבודה במהלך עונת החימום, י.

דולר — מקדם השינוי בצריכת המים בקיץ ובחורף. הוא נלקח כשווה ל- 0.8 או 1.0.

ט_פ — טמפרטורת האספקה.

ט_ob3 — בקו החזרה כאשר גוף החימום מחובר במקביל.

ג — קיבול החום של המים נלקח כשווה ל- 10^-3, ג'ולון/°C.

הטמפרטורות נלקחות כשוות בהתאמה 70 ו-30 מעלות צלזיוס.

אם יש כָּפוּי סירקולציית מים חמים או תוך התחשבות בחימום מים בלילה:

ג'_דקות = ש_cg / [(ת_פ — ת_ob6)*ג], אֵיפֹה:

ש_cg — צריכת חום לחימום הנוזל, י.

ערך המדד הזה נלקח שווה ל (ק_טפ * ש_ג.ס.ר.) / (1 + אלף_טפ), אֵיפֹה ק_טפ — מקדם אובדן החום דרך צינורות, ו ש_ג.ס.ר. — צריכת חשמל ממוצעת למים לְשָׁעָה.

ט_פ — טמפרטורת הגשה.

ט_ob6 — זרימת החזרה, הנמדדת לאחר הדוד, המזרים נוזל דרך המערכת. היא שווה לחמש ועוד המינימום המותר בנקודת כניסת המים.

מומחים לוקחים את הערך המספרי של המקדם ק_טפ מהטבלה הבאה:

סרטון שימושי

צפו בסרטון כדי לראות כיצד למלא את המערכת לאחר חישובים.

מספר הפרמטרים שנלקחו בחשבון

בעת החישוב, לא רק אורך, חתך רוחב של צינורות ומספר חלקי הרדיאטור נלקחים בחשבון, אלא גם אלמנטים אחרים המשמשים בצנרת. לצורך חישובים צריך להיות מוזמן מומחה אינסטלציה, אשר יעזור לכם לבחור את סוג נוזל הקירור, ובמידת הצורך, למלא אותו.
