קצת מיומנות והכל יסתדר! איך למלא נוזל קירור במערכת החימום

כדי להוזיל את חימום הבית, תוכלו לעשות חלק מהעבודה בעצמכם.

מילוי המערכת מתבצע: לאחר תיקונים; לאחר ניקוז המערכת לקיץ; בעת החלפת נוזל הקירור.

לכל סוג של מערכת חימום יש ניואנסים משלו, כך שהמילוי יכול להתרחש בצורה שונה.

תדירות החלפת נוזל קירור

אם בבנייני דירות נוזל הקירור מתנקז מדי שנה, אז בבניינים פרטיים אין צורך בכך. יש להניח שהמים שכבר הסתובבו במערכת במשך עונה מסוימת, מוכן:

• אינו מכיל חמצן;
• כתוצאה ממגע ממושך עם משטחים פנימיים התקבלה אינרציה, אשר הפך לערובה לשימור חומרי הקונטורה;
• כל המלחים והתרכובות הכימיות שכאשר הן מחוממות, הופכות למשקעים ואבנית, כבר נפלו, והמים הסתגלו למחזור הדם ללא פעילות כימית.

אם אין סכנה של קפיאת המערכת, היא יכולה להסתובב עוד עונה אחת או אפילו שתיים. כדי לקבוע את הצורך בהחלפה, נבדק המסנן הגס - אם הוא נקי יחסית, אז אין צורך להחליף את המים.

באשר לנוזל לרדיאטור, הרכב האיכות משתנה בהתאם לטכנולוגיה פעם ב-5-7 שניםעם זאת, בפועל הוא נמצא בשימוש זמן רב יותר.

סוגי נוזל קירור למילוי במערכת החימום

מספר סוגים של נושאי חום משמשים למערכות חימום.

מַיִם

נוזל קירור אוניברסלי זול:

• אם תשפוך פנימה מים מזוקקים, לא יהיו אבנית או משקעים;
• אינו משנה תכונות במגע עם משטחים פנימיים;
• בטוח לאנשים;
• יכול להסתובב במערכת כמעט אינסופית.

פגמים:

• כאשר הוא קפוא, הוא מתרחב והורס צינורות., כך שבאקלים קר תצטרכו לקנות נוזל נגד קיפאון.
• צינורות מתכת מתחילים להחליד.
• בעת שימוש במי ברז, מספר רב של מלחים מתגבשים, לכן תצטרך לקנות מים מזוקקיםאם אספקת המים מלאה, מומלץ לנקות באופן קבוע את היחידות העיקריות, ואם אפשר, את הצינורות ממשקעי מלח. התהליך עתיר עבודה ודורש ריאגנטים מיוחדים.

נוֹזֵל לרָדִיאַטוֹר

זה מים תמיסות של אתילן גליקול או פרופילן גליקול עם תוספים.

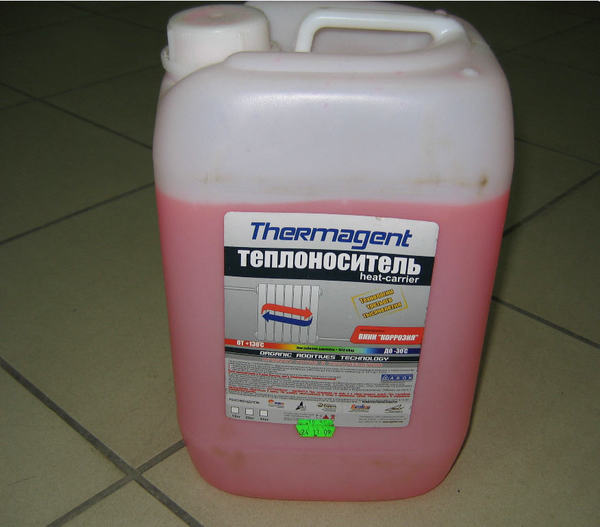

תמונה 1. נוזל נגד קיפאון למערכות חימום של היצרן Termagent. עמיד בטמפרטורות עד מינוס 30.

• מאושר לשימוש במערכות חימום בלבד נוזל נגד קיפאון עם הרכב שפותח למטרה זו. לא ניתן להשתמש בנוזל זה בשום מקום אחר.
• קופא בטמפרטורה מ-30°- עד 60°C.
• נוזל נגד קיפאון המכיל אתילן גליקול הוא רעיל.
• בטוח לבני אדם, נושא חום עם פרופילן גליקול זה יקר ודורש החלפה כל 5 שנים.
• הפורמולה החדשה המוצעת בשוק מכילה אשלגן אצטט ופורמט. היא מתאימה לאזורים עם אקלים מתון - היא קופאת בטמפרטורה של מתחת ל-5°C-מבחינת עלות, זוהי אפשרות משתלמת יותר.

בחירה נכונה של נוזל קירור דורש תשומת לב ותשומת לב מדוקדקת לגורמים מסוימים:

• לעיתים, הוראות ההפעלה של הדוד מציינות את סוגי הנוזלים המותרים ואין להשתמש באחרים. חלק מהיצרנים הזרים שוללים לחלוטין את השימוש בנוזל לרדיאטור - התחייבויות האחריות מבוטלות.
• החומר שממנו עשויים היחידות והצינורות העיקריים הוא המערכת חייבת להיות עשויה מצינורות ורכיבים עמידים כימיתנוזל נגד קיפאון אינו תואם לברזל מגולוון מכיוון שהוא משנה תכונות במגע.

• סוגים מסוימים של קומפוזיציות הם מתחממים בצורה גרועה ופולטים חום, אם הם משמשים, המערכת מתוכננת תוך מחשבה על כך.
• נוזל קירור לא אמור להכיל חומרים רעילים או ארסיים.
• הנוזל היעיל ביותר עבור המערכת בעל צמיגות נמוכה.
• סוגים מסוימים של נוזל קירור מיועדים לשימוש תעשייתי בלבד.
• עלות נוזל הקירור ו אורך חיי השירות המותר שלו.

עבודות הכנה לפני שאיבת נוזל תרמי

לפני מילוי מערכת החימום, יש לבצע עבודות הכנה.

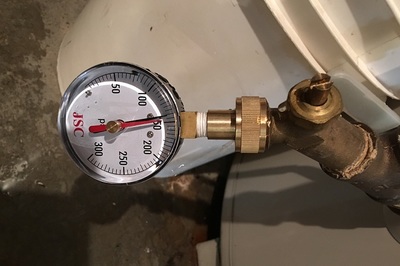

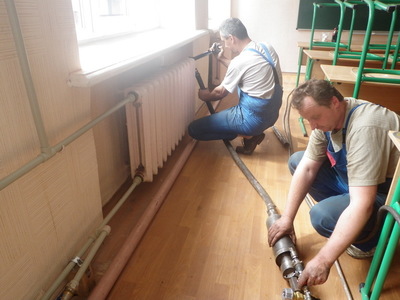

בדיקת לחץ

בדיקת לחץ היא חלק רציני מעבודות ההפעלה, המבוצעות לפני ההפעלה הראשונה של המערכת, וכן לפני כל עונת חימום. זהו שם הבדיקה ההידרודינמית של המערכת. בתנאים מורכבים יותר מהעומס בפועל שלאחר מכן. זוהי בדיקה של חוזק הצינור, כל החיבורים והיחידות, כמו גם נקודות הכניסה והיציאה לבניין, מערכת החימום התת רצפתי, הציוד ותפעול חדרי הדוודים.

עקרונות היישום מוסדרים על ידי SNiP:

• הטמפרטורה בבניין צריכה להיות מעל 0 מעלות צלזיוס.
• בחירת לחץ הבדיקה אסור לחרוג מערכי הגבול, שצוין על ידי היצרן.
• ערך בדיקת הלחץ חייב לעלות על לחץ העבודה. ב-50%.
• בבתים פרטיים, בדיקת הלחץ היא בממוצע בטווח 2-6 אטמוספרות
• מערכות בבתים ישנים נבדקות עם ערכים נמוכים יותר, רדיאטורים מברזל יצוק גם קובעים גבול לערך המקסימלי - לא יותר מ-6 אטמוספרות.
• בעת בחירת הערך האופטימלי של לחץ הבדיקה חשוב להשתמש בתיעוד טכני עבור צינורות וציוד, יש לצאת מהמקסימום המותר עבור החוליה החלשה ביותר במערכת.
• בדיקות מים מתבצעות, גם אם מוזגים נוזל נגד קיפאון למערכת, בדיקת לחץ עם תמיסה עובדת מתבצעת שנית.

בקרת פרמטרים

רק מומחה בעל ידע וניסיון מתאימים יכול לבצע בדיקות לחץ נאותות. בדיקה וניטור פרמטרים דורש ציוד מיוחד.

פרמטרים מומלצים:

• מעל עובדים פעם וחצי, לא פחות מ-0.6 מגה פיקסל.
• לא רשתות חדשות נבדקות תחת לחץ 1.25 גבוה יותר מאשר עבודה, לא נמוך מ-0.2 מגה פסקל.
• בבתים פרטיים עד שלוש קומות חימום עובד תחת לחץ לא יותר מ-2 אטמוספרות.
• בבנייני דירות בני חמש קומות 2-6 אטמוספרות
• בבניינים עם יותר קומות 8 — 7—10 אטמוספרות

ערכים אלה מותאמים באתר בהתבסס על מצב רכיבי המערכת..

בבתים פרטיים, אביזרים, רדיאטורים וכו' נמצאים לרוב במצב טוב יותר מאשר בבנייני דירות.

על פי הכללים, ניתן לבצע עבודות כאלה בבנייני דירות. פעם ב-5-7 שנים.

מילוי מערכת החימום

שיטות המילוי של מערכת חימום פתוחה וסגורה שונות.

איך למלא קבלה סגורה

המערכת הסגורה מצוידת ב מיכל התפשטות אטום, אשר נקבע באופן שרירותי.

האפשרות האופטימלית היא לספק את נוזל הקירור דרך השסתום התחתון:

• מאספקת המים;
• ממיכל, באר באמצעות משאבה.

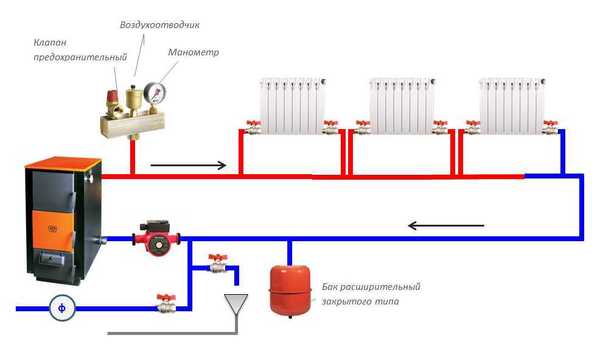

תמונה 2. סכימה של מערכת חימום סגורה. מותקנים בה מיכל התפשטות אטום ומשאבה.

התהליך עצמו מתבצע בתחילת עונת החימום או לאחר עבודות תיקון.

ניתן למלא נוזל נגד קיפאון איכותי פעם ב-5-6 שנים.

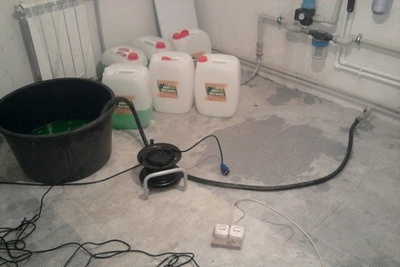

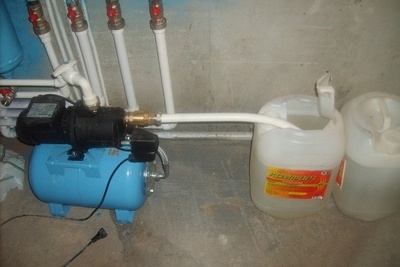

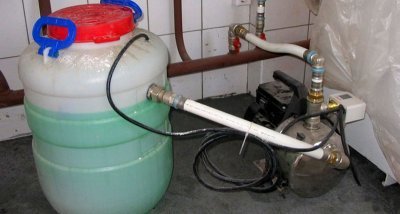

אם הנוזל אינו מסופק מאספקת מים, יידרש משאבה. המקור הוא באר או מיכל. תהליך מילוי:

• עדיף למלא את המערכת עם שני אנשים, אז יהיה קל יותר לשלוט בלחץ.
• נוזל הקירור נשאב פנימה כאשר מקור החום כבוי.
• כל שסתומי הסגירה פתוחים, נשאר סגור רק ניקוז.
• גם הרדיאטורים חסומים, למעט המרוחקים ביותר בכל ענף.
• אספקת נוזל הקירור מחוברת: המעגל, הדוד והמיכל מלאים.
• מתחילת התהליך, שחרור האוויר מבוקר: עליו לצאת דרך שסתום קבוצת הבטיחות והניקוז בנקודה הגבוהה ביותר של הקו.

• הרדיאטורים נפתחים, החל מהראשון מהדוד. הברזים נפתחים, אוויר משתחרר דרך ברז מייבסקי, לאחר המילוי הרדיאטור נסגר שוב. תהליך זה חוזר על עצמו עם כל הרדיאטורים של הסניף.

• כאשר הסוללות מלאות, האוויר המצטבר משתחרר ממשאבת הסירקולציה.
• לאחר מכן, מקור החום מופעל והמשאבה מופעלת בו זמנית.המערכת עוברת דימום - ללא רדיאטורים.
• כאשר הצינורות חמים מספיק, הברזים בכל רדיאטור נפתחים. במקרה זה, יש צורך לבדוק שוב את יציאת האוויר מכל אחד מהם.
• אם הכל נעשה בצורה נכונה, הלחץ מתייצב ואינו עולה על 2 בר.
• התהליך חוזר על עצמו עבור כל ענף.לבסוף, נוזל הקירור נשפך לתוך הרצפה החמה.

אם החימום מתוכנן עם קולט, אז ענפים ממולאים בנפרד, אוויר משתחרר דרך שסתומי סעפת.

התהליך לוקח הרבה זמן ודורש תשומת לב. אם מפספסים נקודות מפתח, אוויר עלול להישאר במערכת, מה שיגרום לאחר מכן לבעיות במערכת החימום.

איך להעלות לפתיחה

זהו מיכל פתוח עם מכסה, שהוא גם כניסה נוחה למים למערכת. הוא ממלאים באמצעות דלי רגיל או באמצעות משאבה המחוברת. ההבדל במילוי הוא בלחץ במעגל: זה שווה לאטמוספירה הרגילה. נוזל הקירור בא במגע עם הסביבה - מיכל התפשטות מותקן בנקודה הגבוהה ביותר של המעגל.

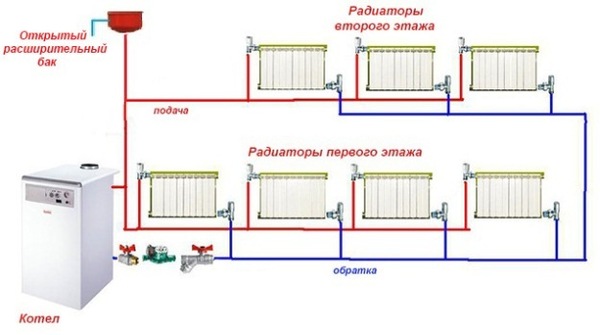

תמונה 3. סכימה של מערכת חימום פתוחה בבניין בן שתי קומות. הסכימה ממולאת בנוזל קירור דרך מיכל מיוחד.

תהליך מילוי:

• אם משתמשים במשאבה, אז תצטרך מיכל גדול לאספקת כמויות מסוימות.
• המים נשפכים בהדרגה, עם הפסקות — כך שהאוויר יוכל לצאת. אם המשאבה מופעלת, הלחץ במעגל לא יעלה על שתי אטמוספרות. המים נעצרים כאשר מיכל ההתפשטות עצמו מתחיל להתמלא.
• לאחר מכן, משתחרר אוויר מכל הרדיאטורים ורכיבי המערכת. לשם כך, פתחו את השסתומים או את ברזי מייבסקי עד להופעת נוזל.
• לאחר מכן מוסיפים מים למערכת. האוויר נשאב ברובו מעצמו דרך מיכל ההתפשטות, לאחר הפעלת מקור החום תהליך זה מתעצם. במערכת פתוחה בעיית מנעולי האוויר אינה חריפה כמו במערכת סגורה.

אידוי מתרחש ממיכל פתוח, לכן מעת לעת תצטרכו להוסיף מים.

המתאר ממולא מלמטה, אם יש מחבר מתאים.

כיצד להוסיף מים למערכת חימום

נוזל הקירור מוסיף בצורה שונה למערכות חימום סגורות ופתוחות.

בסגור

המערכת חייבת לשמור על לחץ קבוע., אשר תלוי בנפח הכולל של נוזל הקירור במעגל.

במהלך הפעולה, כמות הנוזל פוחתת, ולכן יש למלא את המעגל באופן קבוע. דרך שסתומי איסוף מיוחדים, הממוקם בנקודת הלחץ הנמוך ביותר - מול המשאבה.

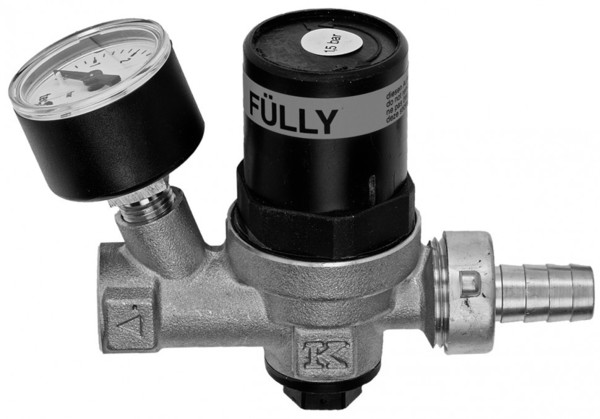

תמונה 4. שסתום איסוף למערכת החימום. ניתן להשתמש בו להוספת נוזל קירור כאשר מעגל החימום סגור.

בשטח פתוח

במערכת פתוחה, בעיית דליפת נוזל הקירור דחופה יותר - אידוי המים החמים מהמיכל דורש ניטור מתמיד וחידוש מחדש של המערכת.

הנוזל פשוט נשפך לתוך המיכל.

סוגי משאבות לשאיבת נוזלים

מילוי מערכת פתוחה אינו בעיה מבחינת ציוד - דלי רגיל מספיק. כדי לזרז את התהליך ולהפוך אותו לנוח יותר, א משאבה ידנית או מכשיר המופעל על ידי חשמל.

מערכת סגורה, לעומת זאת, ניתן למלא רק באמצעות משאבה, נוזל הקירור מסופק תחת לחץ.

כל משאבה מתאימה למטרות אלה., אין כאלה ייעודיים להזרמת נוזל לרדיאטור למערכת החימום.

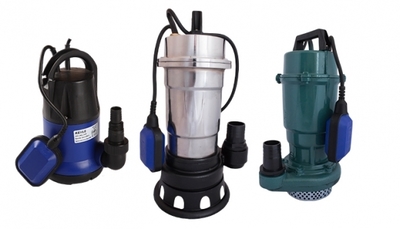

רוֹטֵט

משאבות צוללות רוטטות שקועות לחלוטין בנוזל. כך נוצר הפופולריות "תִינוֹק", המשמש בבארות ובקידוחים. מכשיר זה מתאים למדי להפעלת לחץ עד 4 אטמוספרותדבר שימושי נוסף עבור המערכת הוא שמשאבה זו מצוידת במסננים.

בִּיוּב

גם זהו מכשיר צולל, אך יש הבדל מהסוג הקודם של המכשיר: היחידה עוברת תכלילים, הגודל המרבי מצוין בגיליון הנתונים הטכני.

באמצעות מכשיר כזה, ננקטים אמצעים למניעת חדירת חלקיקים זרים למערכת.

בעת בחירת מיכל לנוזל הנשאב, תכונה נוספת של מכשיר מסוג זה נלקחת בחשבון: מנגנון ציפה שמכבה את היחידה אם נותר מעט נוזל.

צנטריפוגלי בעל תחול עצמי

משאבות אלו פועלות תוך כדי שהן נשארות על פני השטח. — צינור טובל בנוזל. בשל עוצמתם הגבוהה, הם משמשים למילוי המערכת ולבדיקת לחץ.

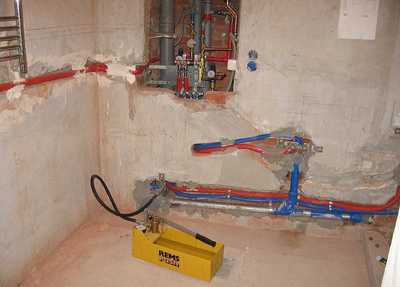

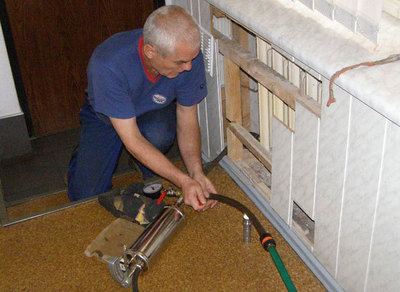

בוכנה ידנית

יחידה נוחה וחסכונית עם מיכל, המצוידת במד לחץ, המאפשר לך לשלוט בלחץ. דורש מאמץ פיזי משמעותי.

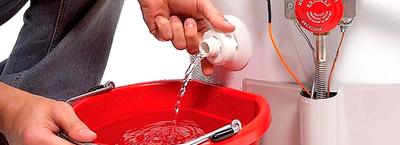

טכנולוגיית ניקוז נוזל קירור

• כדי לנקז, תצטרכו צינור שמתחבר לצינור הדוד. הקצה השני מונח בביוב או במיכל נפרד.
• הדוד כבה.
• הצינור מחובר לשסתום החזרה, הממוקם מתחת לדוד (אם הוא אינו שם, אז המיקום מצוין בדרכון הטכני).

• השסתום נפתח, והנוזל מתנקז, ואז נסגר שוב.
• לאחר מכן, המערכת מתמלאת באוויר., למטרה זו, ברזי מייבסקי נפתחים בנקודה הגבוהה ביותר של המעגל. לאחר מכן, הניקוז מתבצע שוב.
• עכשיו הם שוב מכניסים את האוויר פנימה., אבל הפעם כל ברזי מייבסקי הזמינים נפתחים. הנוזל מתנקז שוב.
• לבסוף, הצינור מחובר מחדש משסתום ההחזרה לשסתום האספקה.במקרה זה, הצינור ממוקם נמוך ככל האפשר ביחס לברז.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד למלא ולהפעיל את מערכת החימום בצורה נכונה.

האם ניתן לטפל בתדלוק בעצמך?

שירותיהם של אנשי מקצוע בפתרון בעיות באספקת חום עולים הרבה כסף, לכן אתה יכול לעשות זאת בעצמך. אם תיגש לבעיה בזהירות, הימנע מלחץ במהלך המילוי ופעל לפי הטכנולוגיה, הבעיה תיפתר.
