כולם צריכים להכיר את הסטנדרטים: פרמטרים של נוזל קירור של מערכת החימום של בניין דירות

דיירי בנייני דירות נוטים יותר סמכו על שמירת הטמפרטורה בחדרים על הרדיאטורים שכבר מותקנים חימום מרכזי.

זהו היתרון של בנייני גורדי שחקים עירוניים על פני המגזר הפרטי - מאמצע אוקטובר ועד סוף אפריל, חברות שירות ציבוריות מטפלות ב... חימום מתמיד שטחי מגורים. אבל עבודתם לא תמיד מושלמת.

רבים נתקלו בצנרת שלא חמה מספיק בכפור בחורף, ובהתקף חום של ממש באביב. למעשה, הטמפרטורה האופטימלית של דירה בזמנים שונים של השנה נקבעת באופן מרכזי, ו... חייב לעמוד בתקן GOST שאומצו.

תקני חימום RF PP מס' 354 מיום 06.05.2011 ו-GOST

6 במאי, 2011 פורסם צו ממשלתי, אשר עדיין בתוקף כיום. לפיו, עונת החימום תלויה לאו דווקא בעונת השנה אלא בטמפרטורת האוויר בחוץ.

החימום המרכזי מתחיל לפעול כאשר המדחום החיצוני מראה את הסימן מתחת ל-8 מעלות צלזיוס, וגרף הקור נמשך לפחות חמישה ימים.

ביום השישי הצינורות כבר מתחילים לחמם את המקום. אם מתרחשת התחממות במהלך הזמן שנקבע, עונת החימום נדחית. בכל חלקי הארץ, רדיאטורים נהנים מחוממם מאמצע הסתיו ושומרים על טמפרטורה נוחה עד סוף אפריל.

אם הגיע כפור והצינורות נשארים קרים, זו יכולה להיות התוצאה בעיות עם המערכת. במקרה של תקלה משמעותית או עבודות תיקון שלא גמורות, תצטרכו להשתמש בתנור נוסף עד לתיקון התקלה.

אם הבעיה היא במנעולי אוויר הממלאים את הרדיאטורים, יש לפנות לחברת ההפעלה. תוך 24 שעות ממועד הגשת הבקשה, יגיע האינסטלטור שהוקצה לבית ו"ינקה" את האזור הבעייתי.

התקן והנורמות של ערכי טמפרטורת האוויר המותרים מפורטים במסמך. "GOST R 51617-200." דיור ושירותים ציבוריים. מידע טכני כללי. טווח חימום האוויר בדירה יכול להשתנות מ-10 עד 25 מעלות צלזיוס, בהתאם למטרה של כל חדר מחומם.

• יש לחמם חדרי מגורים, הכוללים חדרי שינה, משרדים וכדומה, ל-22 מעלות צלזיוס. סימן זה עשוי להשתנות. עד 20 מעלות צלזיוס, במיוחד בחדרי פינה קרים. הקריאה המקסימלית של המדחום לא צריכה לעלות על 24 מעלות צלזיוס.

•

  על פי המסמכים, המטבח נחשב לפינת עבודה. בנוסף, תמיד יש לו מקור חום נוסף בצורת כיריים גז או חשמליות.

הטמפרטורה האופטימלית נחשבת ל מ-19 עד 21 מעלות צלזיוס, אך קירור האזור מותר עד 18 מעלות צלזיוס או חימום עוצמתי עד 26 מעלות צלזיוס.

• האסלה עוקבת אחר טווח הטמפרטורות של המטבח. אבל, חדר האמבטיה, או השירותים הסמוכים, נחשבים לחדרים עם רמות לחות גבוהות. חלק זה של הדירה יכול להתחמם. עד 26 מעלות צלזיוס, ולהתקרר עד 18 מעלות צלזיוסלמרות זאת, אפילו בטמפרטורה אופטימלית של 20 מעלות צלזיוס, השימוש באמבטיה למטרה המיועדת שלה אינו נוח.
• טווח הטמפרטורות הנוח למסדרונות נחשב ל-18-20 מעלות צלזיוס.אבל, הירידה בציון עד 16 מעלות צלזיוס נחשב נסבל למדי.
• ייתכן שהמספרים בחדרי אחסון יהיו נמוכים אף יותר. למרות שהגבולות האופטימליים הם בין 16 ל-18 מעלות צלזיוס, סימנים 12 או 22 מעלות צלזיוס אין לחרוג מהטווח הנורמלי.
• עם הכניסה לכניסה, דייר הבניין יכול לצפות לטמפרטורת אוויר שלא תפחת מ-16 מעלות צלזיוס.
• אדם מבלה זמן קצר בלבד במעלית, ומכאן שהטמפרטורה האופטימלית היא 5 מעלות צלזיוס בלבד.
• המקומות הקרים ביותר בבניין רב קומות הם המרתף ועליית הגג. הטמפרטורות כאן עשויות לרדת עד 4 מעלות צלזיוס.

החום בבית תלוי גם בשעה ביום. מוכר רשמית שאדם זקוק לפחות חום במהלך השינה. בהתבסס על כך, הורדת הטמפרטורה בחדרים ב-3 מעלות בין השעות 00:00 ל-05:00 בבוקר אינו נחשב כהפרה.

פרמטרים של טמפרטורת נוזל הקירור במערכת החימום

מערכת החימום בבניין דירות היא מבנה מורכב, שאיכותו תלויה ב... נכונות חישובים הנדסיים עדיין בשלב התכנון.

יש לספק את נוזל הקירור המחומם לא רק לבניין עם אובדן חום מינימלי, אלא גם מפוזרים באופן שווה בין החדרים בכל הקומות.

אם קר בדירה, סיבה אפשרית עשויה להיות בעיה בשמירה על הטמפרטורה הנדרשת של נוזל הקירור במהלך ההעברה.

אופטימלי ומקסימלי

הטמפרטורה המקסימלית של הסוללות מחושבת על סמך דרישות בטיחות. כדי למנוע שריפות, יש להשתמש בנוזל הקירור. 20 מעלות צלזיוס קר יותר, מאשר הטמפרטורה שבה חומרים מסוימים מסוגלים להתלקח באופן ספונטני. התקן מציין סימני בטיחות בטווח מ-65 עד 115 מעלות צלזיוס.

אבל, רתיחה של נוזל בתוך הצינור אינה רצויה ביותר, לכן כאשר חורגים מהסימון, ב-105 מעלות צלזיוס עשוי לשמש כאות לנקוט צעדים לקירור נוזל הקירור. הטמפרטורה האופטימלית עבור רוב המערכות נחשבת ב-75 מעלות צלזיוס. אם חריגה מנורמה זו, הסוללה מצוידת במגביל מיוחד.

מִינִימוּם

הקירור המרבי האפשרי של נוזל הקירור תלוי בעוצמת החימום הנדרשת של החדר. אינדיקטור זה ישירות קשור לטמפרטורת האוויר החיצוני.

בחורף, כשקפוא ב-20°C-, נוזל ברדיאטור ברמה ההתחלתית ב-77 מעלות צלזיוס, אין לקרר מתחת עד 67 מעלות צלזיוס.

הערך הנורמלי בזרימה החוזרת נחשב למדד ב-70 מעלות צלזיוסבמהלך תקופות התחממות עד 0 מעלות צלזיוס, טמפרטורת נוזל הקירור עשויה לרדת עד 40-45 מעלות צלזיוס, והתשואה עד 35 מעלות צלזיוס.

איך מודדים בבניין דירות?

אם אתם חושדים שהסוללות אינן מתחממות מספיק, תוכלו לעשות זאת מדוד את עצמך טמפרטורת נוזל הקירור באמצעות מספר טכניקות.

• מברז פתוח, רוקנו מעט נוזל קירור לתוך מיכל עם מדחום רגיל. כדי לקבל תוצאה מדויקת, הוסף לטמפרטורה המוצגת 4 מעלות צלזיוס.
• חברו את מדחום האלכוהול לרדיאטור ועטפו אותו בגומי ספוג או בכל מבודד חום אחר.

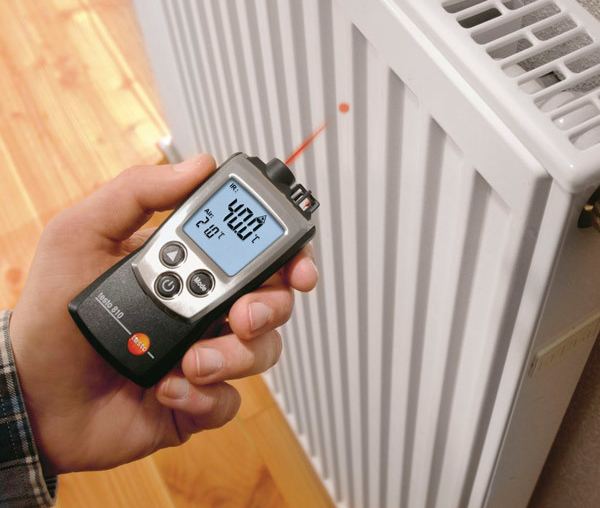

תמונה 1. מכשיר מיוחד, פירומטר, שבאמצעותו ניתן למדוד במדויק את טמפרטורת נוזל הקירור.

• מדחום מיוחד נותן תוצאה מדויקת פירומטר שמאפשר שגיאה של רק ב-0.5 מעלות צלזיוס.

ויסות טמפרטורת רדיאטורים

טמפרטורת האוויר בבניין דירות מותאמת באמצעות שתי שיטות:

• כַּמוּתִי — מורכב משינוי קצב הזרימה של נוזל הקירור תוך שמירה על הטמפרטורה שלו. ויסות מתבצע באמצעות משאבת סירקולציה משותפת או מנגנון כיבוי. המכשירים מסייעים בשינוי מהירות אספקת הנוזל המחומם למערכת. ככל שמהירות נוזל הקירור נמוכה יותר, כך הצינורות קרים יותר.
• אֵיכוּתִי — מורכב משינוי טמפרטורת הנוזל תוך שמירה על מהירותו ונפחו.

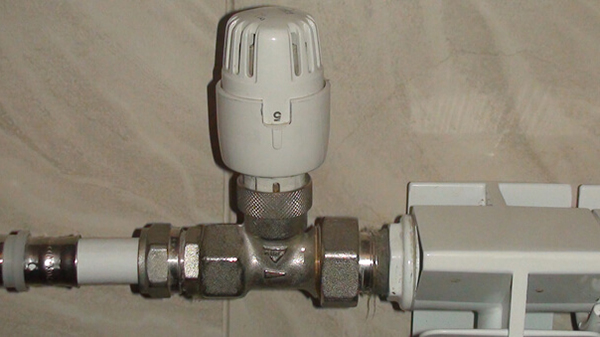

תמונה 2. בקר טמפרטורה אוטומטי של נוזל קירור רדיאטור החימום, המשמש בדרך כלל בבנייני דירות.

משמש לרוב בבנייני מגורים שיטת ההתאמה הראשונה טמפרטורה. אבל במקרה זה, הטמפרטורה יורדת בכל החדרים, כולל חדרי אמבטיה וחדרי שינה.

מה משפיע על מהירות התנועה של המערכת: טבלה

קצב זרימת הנוזלים במערכת מושפע מ פרמטרים של צינורות המערכת ונוזל הקירור.

ניתן לחשב את מהירות תנועת הנוזל בעצמכם באמצעות הנוסחה:

V= מטר/pf, אֵיפֹה:

ו - מהירות,

מ' — צריכת נוזל קירור למקטע (ק"ג/שנייה),

ו — שטח חתך של הצינור (מ"ר),

פ — צפיפות (ק"ג/קוב).

על ידי מדידת מהירות המחזור בכל חלקי המערכת, ניתן לקבל את הסכום הכולל שלהם. במקרה זה, נתוני הבקרה נחשבים לערכים מ 0.25 עד 1.5 מטר/שנייהאם מספרים אלה יעלו, הצינורות יעשו רעש, ואם הם יפחתו, קיים סיכון להיווצרות מלכודות אוויר.

לבחירה נכונה של צינורות יש חשיבות לא מבוטלת. דוגמה לכך ניתנת בטבלה.

לַחַץ

הסטנדרטים ללחץ הידראולי במערכת חימום מרכזית נקבעו ב-SNiP. זה מושפע מ: קוטר וסוג הצינורות, מאפייני מכשירי החימום, מספר הקומות בבניין.

לחץ קורה שלושה סוגים:

• סטָטִי — פירושו מחוון לחץ ברדיאטורים, אביזרים, צנרת. ככל שיש יותר קומות בבית, כך המחוון צריך להיות גבוה יותר.
• דִינָמִי — מתרחש כאשר משאבת הסירקולציה מופעלת ותלויה במאפייניה.

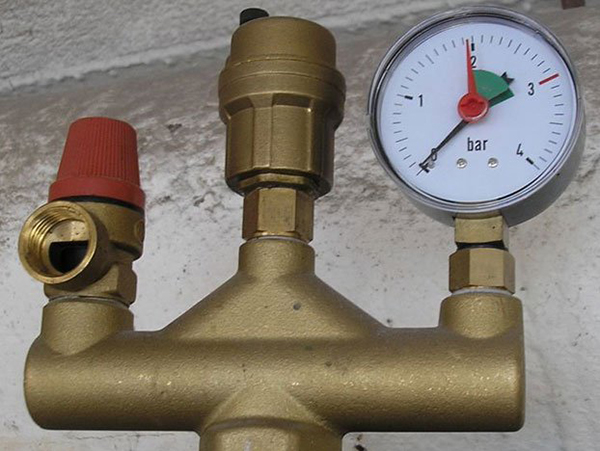

תמונה 3. מד לחץ עם משאבת סירקולציה, הכרחי כדי לדעת את הלחץ במערכת החימום.

• קָבִיל — הערך הכולל של שני סוגי הלחץ הראשונים.

הפרמטרים ומצב מערכת החימום משפיעים על הלחץ ההידראולי. בעת התקנת צינורות בקוטר גדול יותר באחת הדירות, מדד הלחץ הכולל עשוי לרדת.

איך לחשב נפח?

כדי לחשב את נפח המים במערכת החימום, ראה נתוני הדרכון של כל מכשיר.

אז, בחלק של רדיאטור מודרני יש מקום 0.45 ליטר, וביחידת הברזל היצוק הישנה נתון זה עולה עד 1.45 ליטר.

אם לא ניתן לחשב על ידי סיכום הנפחים, אז הם מתחילים מהקיבולת של מערכת החימום. מקובל ש 15 ליטר נוזל נצרכים לכל קילוואט של חום.

אז אם הכוח 75 קילוואט, ואז נפח הנוזל 75x15=1125 ליטר. לשיטה זו יש שגיאות משלה והיא אינה מדויקת במיוחד.

סרטון שימושי

הסרטון מראה כיצד מסופקים חום ומים לרדיאטורים בבנייני דירות.

כולם צריכים ידע!

ידע על מבנה מערכת החימום המרכזית יסייע לתושבי הבית באופן עצמאי לפקח על עמידה בתקנים ובתקנות של אספקת חום בדירות. לאחר שהחלטתם להחליף צנרת בבית, אסור לכם להתעלם מהתקנים והחישובים, דבר שעלול להוביל לירידה בלחץ ולחימום לא אחיד. פרמטרים שגויים של הצינור עלולים לגרום לטמפרטורה לא נוחה.
