צריך חימום אידיאלי - קל יותר להכין את זה בעצמך! איך להכין דוד במו ידיכם: על עץ וכדורים

דוד עצים הוא מכשיר לחימום אזור מסוים, אך בניגוד לדגמי גז וחשמל הנפוצים, הוא משתמש בעץ.

לסוג זה של דוד יתרונות משמעותיים: מתאים לבתים כפריים שאינם מחוברים לצינור הגז; אינו תלוי באספקת גז - אם מסיבה כלשהי הגז מנותק, הבית לא יישאר ללא חימום.

אוּלָם, תצטרכו לשים לב לאספקת עצי ההסקה שלכם. בנוסף לעצי הסקה, ניתן להשתמש בפסולת יער ובכדורי עץ דחוסים כדלק.

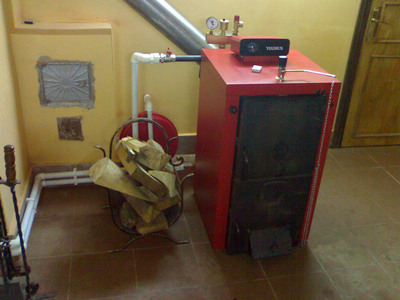

מכשיר דוד חימום המופעל על עץ

• תא האפר — כאן נאסף האפר שנוצר בעת שריפת עץ.
• מַנחֵת - משמש לאספקת אוויר לצורך בעירה.
• עֵצֵי הַסָקָה — הדלק העיקרי של המכשיר.
• אזור בעירה — כאן מתרחש תהליך יצירת החום העיקרי.
• צינורות מים — מים קרים מסופקים דרך התחתון, ומים חמים נפלטים דרך העליון.
• צינור ניקוז — עשן וגזים הנוצרים במהלך הבעירה מוסרים דרכו. הוא יכול להיות אנכי או אופקי.

• תרמוסטט עם הנעת שרשרת — משמש לוויסות הטמפרטורה בתוך הדוד ולפתיחה או סגירה של המפסק.

איך להכין דוד עץ לחימום מים במו ידיכם

1. כלים וחומרים:

• הַלחָמָה.
• מטחנת זווית, דיסקיות השחזה וחיתוך, כוסות.
• מקדחה, מקדחי מתכת.
• מפתחות גז עם מספרים 1 ו-2.
• פַּטִישׁ.
• סט של מפתחות ומברגים.
• צְבָת.
• מְרוּבָּע.

ייצור דוודים, שרטוטים

בעיקרון, ניתן לחלק זאת לשלושה שלבים:

• ייצור הגוף.
• הַרכָּבָה.
• צִיוּר.

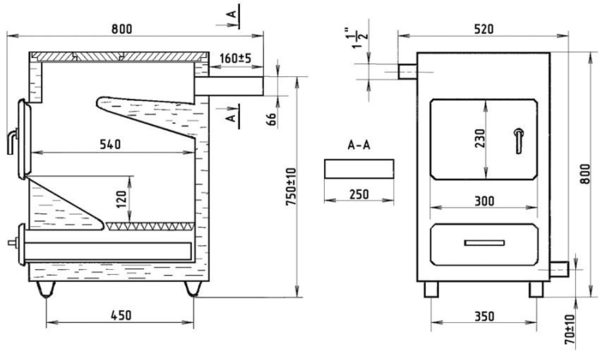

תמונה 1. שרטוט של דוד חימום המופעל על עץ עם מידות המכשיר. מבט קדמי וצדי.

ייצור שלב אחר שלב דוד עץ:

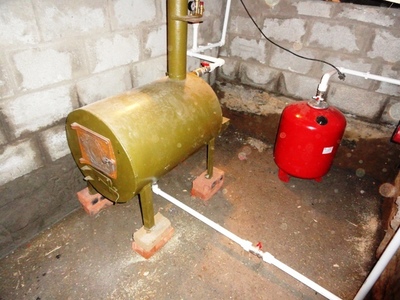

• הכנת חומר. האפשרות הפשוטה ביותר היא חבית בעלת דופן עבה בנפח מאתיים ליטר. פלדת גיליון וצינור מתאימים גם הם כחומרים. קוטר 80 ס"מ ואורך 1 מטר. לא מומלץ להשתמש בפלדת אל-חלד, שכן בשל מוליכות תרמית נמוכה שלה, חימום החדר ידרוש יותר עצי הסקה.
• הכנת התחתית — העובי האופטימלי של התחתית שווה ל 50 מ"מ.
• הכנת התמיכה — להשתמש בחיזוק בקוטר של 14 מ"מ.
• לְגַרֵר אחד עבה יספיק, לא פחות 50 מ"מ עיגול מתכת עבה. נוצרים בו חריצים, שדרכם יזרום אפר העץ אל תוך מיכל האפר.
• הכנת יריעת המתכת עבור קופסה עם מחיצה.
• הכנת הגיליון עבור מיכל מים (אחד מהמפעלים יספיק).
• ריתוך חיזוק בתוך הגוףתיקון בשלושה רמות מקבילים זה לזה. הראשון הוא תחתית הדוד, השני נמצא מעל דלת בור האפר, והשלישי הוא 200-220 מ"מ מתחת לקצה העליון של הגוף.

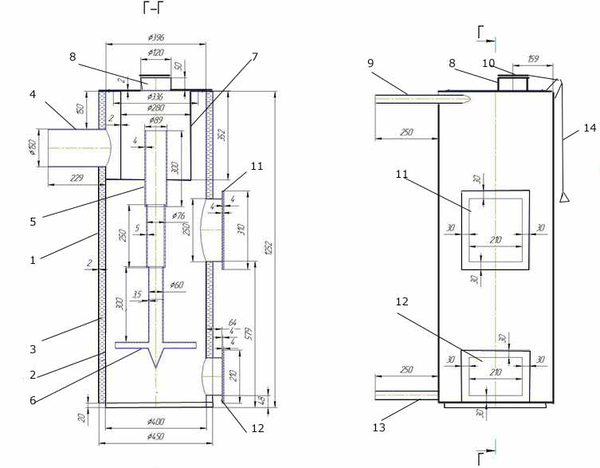

תמונה 2. ציור של דוד חימום מתכתי המופעל על ידי עצים. המכשיר מוצג בחתך מהצד ומחזית.

• בניית הקופסה וחלוקתה לשני חלקים: עבור תיבת האש ועבור אפר. קופסה מוכנסת דרך הפתח בגוף ומקובעת בריתוך.
• הכנת מפוחאפשר פשוט לחתוך חור בגוף, או לעשות אותו בצורת קופסה - לא יהיה צורך לחבר דלת ויהיה נוח יותר להסיר את האפר שהצטבר.
• התחתית מרותכת לא רחוק מתחתית הגוף, ומעליה מרותכת סורג. רמת ההתקנה של האחרון חייבת להיות תואמת את המחיצה הפנימית של הקופסה.
• נוצר חריץ עבור הצינור, הדלת והארובה מרותכות.
• מיכל מים מותקן מעל הדוד בגובה של 250-300 מ"מ. הוא מחובר לקיר וממוקם כך שהארובה תעבור דרכו. החום מהצינור יחמם את המים.

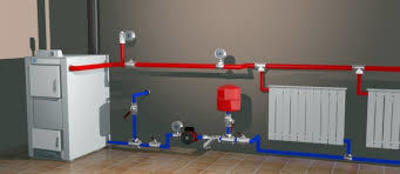

קֶשֶׁר

הרצף שלהלן הוא תיאורטי בלבד. החיבור צריך להתבצע רק על ידי מומחה.

1. צריך חדר עם גישה לאוויר צח.
2. בבתים פרטיים מוקצה מקום לדוד חדר נפרד או הרחבה. חייב להיות לו תעלת אוורור או ארובה משלו.
3. אם הפרויקט אינו מציין את המרחק המדויק מהקירות, יש לבצע את ההתקנה ליד האוורור.
4. החדר בו ימוקם הדוד חייב להיות חלון.
5. רדיאטורים מחוברים אחרונים.

קשיים בהתקנה

• התקנת דוד משומש — מכשירים כאלה סובלים בדרך כלל מחוסר שלמות, נזק או מצב גרוע של חלקים בודדים. תחזוקתם והבאתם למצב תקין לרוב עולים על העלות.
• מיקום התקנה שגוי — ציוד הגלגול שאליו מחובר הדוד חייב להיות חזק מספיק כדי לעמוד בעומס 300-400 ק"גאחרת, קיים סיכון לפגיעה בצנרת. הדוד חייב להיות לפחות 32 ס"מ מחומרים דליקים ו 26 - מאלה שאינם דליקים.
• לִרְתוֹם — יש להתקין צינורות לדודי דלק מוצק באופן שתובטח זרימת מים טבעית עקב הפרש הטמפרטורות. צינור הכניסה למים קרים צריך לרדת בצורה חלקה עד לפתח המכשיר הראשי.

• לִשְׁאוֹב — יש להתקין את משאבת הסירקולציה על זרימת המים החוזרת, דבר זה מאריך את חיי השירות שלה, מגביר את היעילות וגם מבטל היווצרות אוויר.
• אֲרוּבָּה — התקנת בולם זעזועים מפחיתה משמעותית את אובדן החום, ולכן, את צריכת הדלק העודפת.
• דלת אפר - כאשר הוא מיוצר באופן עצמאי, יש להתאים אותו בקפידה למגש האפר כדי למנוע אובדן חום.
• דלק לא מתאים — עדיף להשתמש בעץ הסקה רגיל ולא מטופל. אדנים ספוגים בקראוסוט, למשל, עלולים לסתום את הארובה תוך שבועיים עד כדי אובדן רוח או אפילו צמיחת יתר של תוצרי בעירה.

סרטון שימושי

צפו בסקירת וידאו של דוד חימום המופעל על עץ המיוצר בעבודת יד.

כדאי לשים לב לכך.

לחץ יתר עלול להתרחש מהסיבות הבאות:

• משאבת הסירקולציה נעצרה.
• כוונון שגוי של הבקרה האוטומטית.
• דליפה במחליף חום.
• ברז איפור פגום או סגור בצורה גרועה.
• חוסר נוזל קירור.

אם אחת מהבעיות הללו אינה ניתנת לתיקון, יש לפנות למומחה:

• מערכת בטיחות פגומה. כשל במערכת זו עלול לגרום ללחץ עודף. התקנת מנעולים בין הדוד למערכת הבטיחות אסורה בהחלט.
• עשן כהה, ניצוצות בפתח הארובה, אין זמזום, להבה צהובה - הארובה סתומה.

חימום בית הופך יקר יותר משנה לשנה, ולכן אנשים מנסים למצוא אפשרויות חסכוניות יותר, כמו דוד עצים.
