הוראות שלב אחר שלב ליצירת דוד דלק מוצק בעל שריפה ארוכה במו ידיכם באמצעות שרטוטים

דודי דלק מוצק עם זמן בעירה ארוך לשמור על חום מבלי להוסיף עצי הסקה לעתים קרובות.

במקום הרגיל 2-4 שעות, סימניה אחת בדודי בעירה ארוכה זה מספיק לפחות 8-12 שעות הפעלת הציוד. הזמן המדויק בין טעינה תלוי בתכנון ובסוג הדלק בו נעשה שימוש.

ציורים של דוודי דלק מוצק בעלי שריפה ארוכה

פעולה ארוכת טווח של המכשיר עם מחליף חום על קבוצה אחת של עצי הסקה מבטיח עיצוב מיוחד:

• קיבולת תא הדלק מוגברת - מתאים נפח גדול פי 2 סימניות;
• כיוון הצתה לא סטנדרטי – העץ נשרף אנכית כלפי מטה.

האש מכסה את שכבת הדלק העליונה. הודות לאספקת אוויר מדודה, נוצרת להבה אחידה וחלשה. הנפח התחתון של הסימנייה מתחמם בהדרגה ככל שהעץ נשרף.

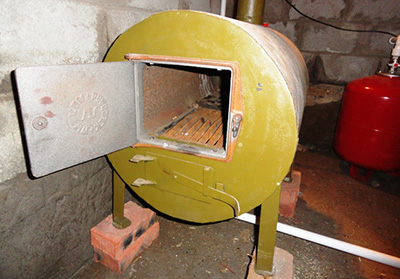

קלַאסִי

בשרטוטים סטנדרטיים הם נקבעים מחולל חום גליליהגוף המלבני אינו מתאים לדודי בישול קלאסיים בעלי שריפה ארוכה.

הציוד פועל באופן הבא:

• תא הבעירה למלא עצי הסקה ולהדליק מלמעלה;
• במהלך תהליך הבעירה של דלק דרך צינור טלסקופי עליו מטען עם חור לזרימת אוויר יורד;
• חמצן נכנס לתא האש דרך הארובה תחת השפעת רוח טבעית או מאוורר;
• אין מחליף חום בתכנית הקלאסית, המים לחימום מחוממים ישירות.

בנוסף לעצי הסקה, משתמשים בכבול או קוקה קולה להדלקה.

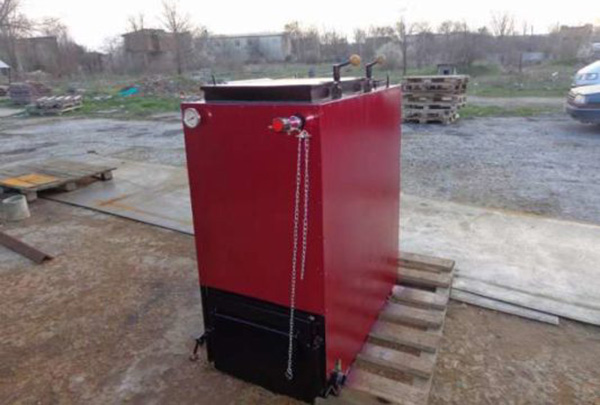

תמונה 1. דוד דלק מוצק קלאסי עם זמן בעירה ארוך עם עצי הסקה בתיבת האש וללא מחליף חום.

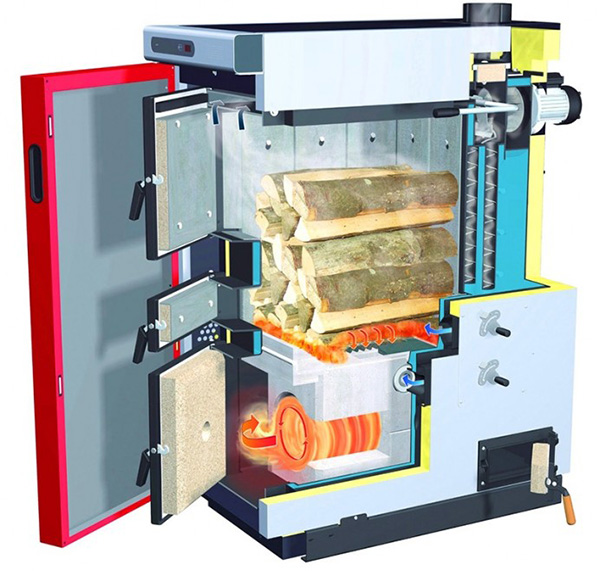

פירוליזה

במכשירי גנרטור גז העץ עולה בעשן לאט יותר. עשן דליק משתחרר, אשר נכנס לאזור נפרד ומייצר אנרגיה תרמית נוספת. התכנון כולל:

• תא טעינה. מתרחש בו תהליך של בעירה פירוליזה של דלק.
• מקטע שריפה לאחר השריפה. זה המקום שבו הגז נשרף.
• מחליף חום. הם עשויים בצורת "חולצה". בתוך מחליף החום, מים מחוממים לשחרור מאוחר יותר לרשת.
• מכשיר לאספקת אוויר. מספק אספקת זרימה ראשונית (לתנור) ומשני (לתא השריפה לאחר השריפה).
• שסתום מצערת. כדי לווסת את מהירות ונפח החמצן בשלב ההצתה הראשונה של הדלק.
• מכשירים לשליטה על הטמפרטורה והכוח של ציוד.

שתי מצלמות מפריד בין הכיסוי חסין האש לבין הפיה והחורים. זרימת האוויר המשנית קובעת את קצב חימום המים בתוך מחליף החום.

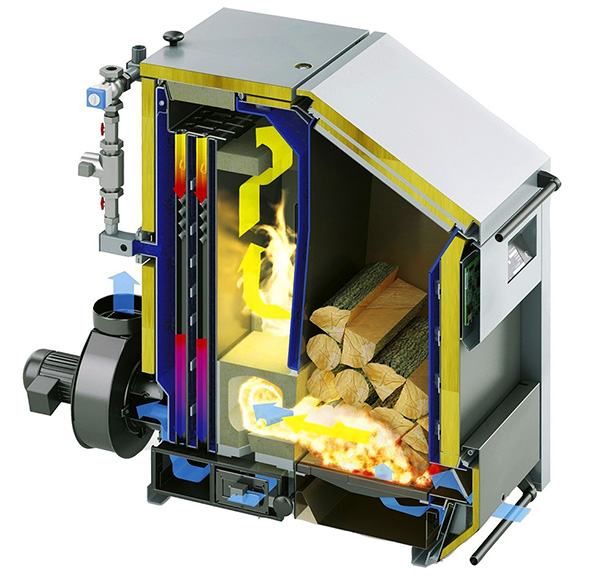

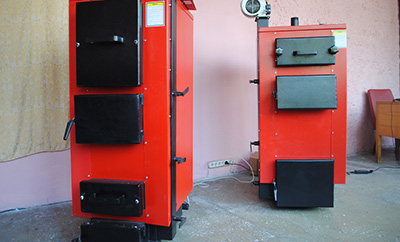

תמונה 2. דוד פירוליזה המצויד בתא טעינה, מחליף חום, תאים המופרדים על ידי תקרה עמידה באש.

שֶׁלִי

מכשירים שעובדים לפי עקרון שריפת דלק קונבנציונלית, פשוט יותר מפירוליזה. התכנון כולל:

• תיבת אש. אזור זה תופס מ-50% מהנפח ציוד ולעיתים קרובות צורתו מלבנית. גובהו מעט פחות מאורך המבנה כולו.
• פתח טעינת דלק. הוא מותקן מעל או בצד תיבת האש.
• אפר פאן. תא שבו אפר וגחלים שנותרו נופלים באופן טבעי. הוא מותקן מתחת לארגז האש.
• לְגַרֵר. הוא מתפקד כסורג מפריד בין החלקים הפנימיים של הדוד.
• דֶלֶת. המידות נבחרות תוך התחשבות באפשרות של גישה בו זמנית הן לאפר והן לחלק התחתון של תא האש. כדי לווסת את נפח האוויר, מותקן מכסה על הדלת.
• מקטע עם מחליף חום. בפרויקטים של דוודי פיר, נעשה שימוש בעיצובים מסוג מים או צינורות אש. בתא מחליף החום נוצר פתח לכניסת גזי פחמן חד-חמצני.
• צינור ארובה עשוי מתכת או לבנים עם בולם.

לאחר הטעינה וההצתה, הדלק משחרר גזים דליקים. הם נכנסים לתא עם מחליף החום דרך החור, ומחממים אותו. העשן פולט אנרגיה ויוצא דרך הצינור, ומים חמים נכנסים לרשת החימום.

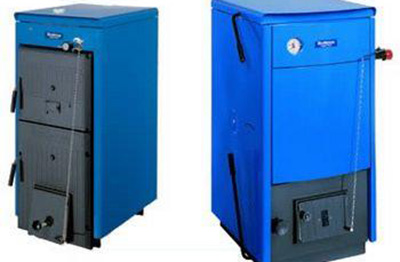

תמונה 3. דוד מסוג פיר בעל שריפה ארוכה עם מחליף חום שבו הדלק משחרר גזים דליקים לאחר ההצתה.

הוראות שלב אחר שלב להכנת דוד מלבנים ומתכת

כדי לבחור את העיצוב הנכון, מומלץ לקחת בחשבון את שטח החדר ואת סוג הדלק. אם הדוד בנוי עבור מוסך או בית כפרי קטן, אין צורך במעגל מיםחימום מתרחש מפני השטח של המכשיר עקב הסעה של אוויר חם.

סוג הדלק משפיע על נפח התא. לשריפת עצים פרויקטים מתאימים לדודים עם מידות גדולות יותר של תיבת האשבעת שימוש בכדורים או שבבים, ניתן להתקין מיכל להזנה אוטומטית של גרגירים.

קל יותר לבנות מבנה מבוסס על מתכת עם לבנים. למטרה זו, מחליף חום עשוי מצינורות פרופיל עגולים ומלבניים, המותקנים ישירות בדוד לבנים.

חומרים וכלים נחוצים

כדי ליצור את הגוף בו אנו משתמשים:

• חול לטיט.
• לבני תנור חסינות אש. כחלופה, משתמשים באנלוג עקשן.
• סורג ברזל יצוק.
• דלתות מוכנות לאפר ולתיבת אש (פתח טעינה).

תכנון מחליף החום כולל:

• צינור עגול מדורים – 8 יחידות 800x50 מ"מ, 4 יחידות 300x40 מ"מ;
• צינור מלבני פרופילים – 5 יחידות 300x50 מ"מ, יחידה אחת 500x50 מ"מ;
• מקטעי צינור עבור מעגלי כניסת ויציאת המים במערכת – 2 יחידות 100–150x50 מ"מ;
• לוחות מתכת 60x40 מ"מ לסגירת מפרקים.

כדי להפחית עלויות, נבחרים מוצרים ללא תפרים מ סגסוגת פלדה דרגה 20.

בעת בניית מחליף חום ודוד, משתמשים בדברים הבאים:

• מַלתָעָה;
• חותך - גרסת גז או פלזמה;
• צְבָת;
• מִצבָּטַיִם;
• לִקְדוֹחַ;
• רוּלֶטָה;
• פינות מתכת;
• מכונת ריתוך;
• מסכת מגן;
• רָמָה.

מתאים להרכבת מכשיר חימום בעל שריפה ארוכה אלקטרודות MP-3S או ANO-21.

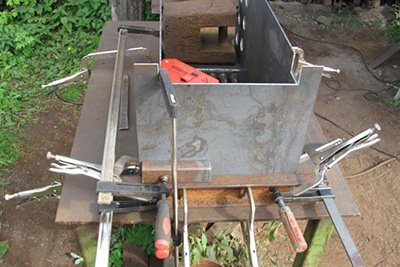

איך לבנות מבנה במו ידיכם שלב אחר שלב

מחליף חום מורכב ידנית מ-4 צינורות 60x40 מ"מ, ריקים עגולים D40 ו-D50 מ"מ. עובי דופן אופטימלי – 3-5 מ"ממצינורות מלבניים באורך 300 מ"מ הכינו מתלים אנכיים – על ידי 2 לפני ומאחורי הקופה. לשם כך:

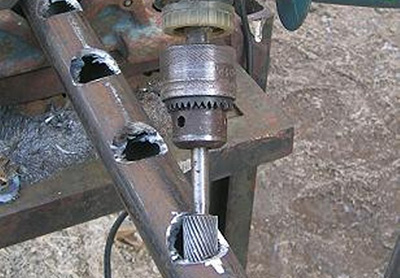

• בצד האחורי של שני הצינורות עבור העמודים האנכיים הקדמיים חותכים 4 חורים עגולים בקוטר של 50 מ"מ. משטחים לא אחידים משופשפים בעזרת מטחנה.
• על כל אחד משני הצינורות האחוריים האנכיים צרו 4 חורים עגולים בקוטר 50 מ"מ לאורך המישור הרחב ו-40 מ"מ לאורך הצד הצר.

הכנת המדף לחיבור

כדי להכין את המדפים לחיבור, בצע את השלבים הבאים:

• בצינור המלבני התחתון באורך 500 מ"מ, ממוקם מול הדוד, חותכים חור עגול בקוטר 50 מ"מ לאספקת מים קרים.
• בפינה העליונה הנגדית של העמוד האנכי האחורי חתכו חור עגול באותו קוטר כדי לאפשר למים מחוממים להיכנס למערכת החימום.

העמודים האנכיים הקדמיים מתחברים עם 8 אחוריים באורך (800x50 מ"מ) צינורות עגולים. הם ממוקמים בניצב זה לזה ומרותכים. בין העמודים האחוריים, א 4 צינורות עגולים קצרים (300x40 מ"מ)הם מותקנים מתחת לעמודים הקדמיים. צינור מלבני ארוך (500x50 מ"מ) עם חור להחזרה.

כאשר מסגרת מחליף החום מוכנה, קטעים קצרים (100–150x50 מ"מ) מרותכים לנקודות החיבור לרשת החימום, וכל הקצוות הפתוחים של המדפים מכוסים בחתיכות מתכת.

אֶל לִבדוֹק מחליף חום לאטימות לפני ההתקנה, החור התחתון נסגר והמיכל מתמלא במים דרך העליון.

המבנה ממוקם במצב אנכיאם אין דליפות, מחליף החום מוכן להתקנה.

לפני בניית בניין לבנים, הם בונים יסודות בטון תוך התחשבות במידות המכשיר. תא המפוח מונח עליו, הסורג מותקן. מחליף החום מותקן עם נטייה לכיוון כניסת המים הקרים.

צינור היציאה חייב להיות ממוקם מעל כל נקודה עליונה של המבנה. הפרש הגובה המינימלי הוא מ-10 מ"מ ומעלה. זה מבטל את הסיכון להיווצרות מלכודות אוויר ומשפר את זרימת המים.

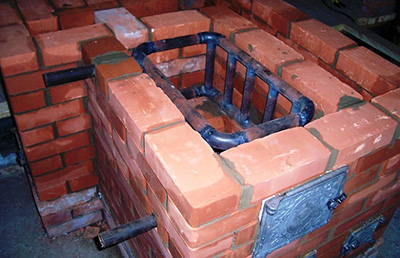

המבנה המוגמר עם הצינור מרופד בלבנים עמידות באש או מחימר אש. העובי האופטימלי של קירות תא האש הוא חצי בלוק.

פתחים נותרים מראש ומותקנים 2 דלתות:

• לְהוֹרִיד – לגישה לנקודת ההצתה, ניקוי תא האש ומחסן האפר;
• רֹאשׁ – לטעינת דלק.

האחרון מותקן על המכסה או על הדופן הקדמית של המכשיר. ניתן להחליף את הדלת התחתונה בשתי דלתות קטנות יותר במידת הצורך.

עבודות הבנייה נמצאות בעיצומן עם חבישת תפרים חובהמעטפת הלבנים החיצונית מוקמת לפחות מעל הצינורות. ב-20-30 מ"מהחלק העליון מכוסה ביריעת ברזל יצוק לפירוק מהיר במידת הצורך. העיצוב משתמש בארובה עשויה מתכת או משאריות לבנים. הוא מותקן בגובה מ-5 מטרים ומעלה יחסית לגובה הסורג.

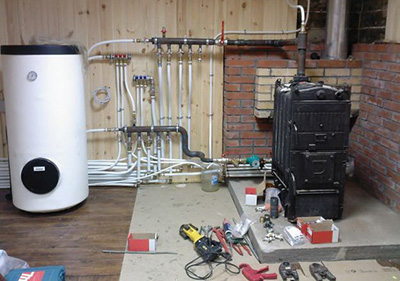

חיבור המכשיר למעגל החימום

המכשיר המוגמר נועד לפעול ברשת אוטונומית. עם מחזור טבעי וכפוי של נושא האנרגיה. במקרה הראשון, מבוצעות הפעולות הבאות:

1. צינור ישר נמשך מהדוד, שעליו מותקנת קבוצת האבטחה.
2. שימוש בחולצת טי לצייד מעקף.
3. הֶתקֵן מחובר למערכת החימום דרך 2 צינורות.

יש לעטוף את כל החיבורים בגרר ולכסות איטום.

כיצד להימנע מבעיות במהלך הבנייה והתפעול

הציוד מותקן רק על בסיס בטון. הפלדה המגולגלת אינה יכולה לעמוד במשקל והדוד צונח. זה מוביל לאובדן אטימות של החיבורים ולנזק לצינורות.

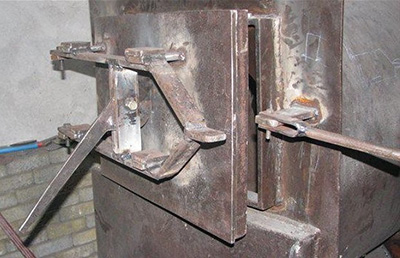

לא מומלץ להשתמש בדלת תוצרת בית עבור תיבת האש ומחסן האפר. אי-הסדרים הקטנים ביותר להפחית את יעילות שריפת העץ.

מִלְבַד, נפילת פחם אפשרית דרך סדקים עם הצתה לאחר מכן. בעת בניית הדלת בעצמכם, יש ליצור אותה אך ורק לפתיחה, לספק מדפים ובידוד תרמי בין השכבות.

אם משתמשים בדוד עם מחליף חום ברשת חימום מקומית, משאבת הסירקולציה מותקנת על קו ההחזרה. כך שהמכשיר עובד במצב עדין בְּמֶשֶך 6 שנים או יותרכדי לפתור את בעיית הקורוזיה בטמפרטורה נמוכה, מותקן שסתום תרמוסטט תלת-כיווני על המעקף (מגשר) ומכוון אותו. ב-55 מעלות.

ריח קריאוזוט ועשן מתמשכים בחדר הדוודים מעידים על איכות דלק נמוכה. אדני עץ זולים אינם מתאימים לחימום ויוצרים שאריות אפר ופחם על הקירות. בפחות מיום של שריפה. כדי למנוע אובדן חום דרך הארובה, הארובה מצוידת מַנחֵתזה מונע בריחת אוויר מחומם ומפחית את קצב שריפת הדלק.

סרטון שימושי

הסרטון מציג אחת התוכניות ליצירת דוד דלק מוצק בעלויות מינימליות.

שיטת בדיקה טרום-השקה

מיומנויות ריתוך בסיסיות מספיקות כדי לבנות דודת חום ארוכת טווח עם מחליף חום ללא עזרה חיצונית.

הוראות מפורטות עוזרות להרכיב מכשיר עם מחליף חום לחימום בית שטח של עד 100 מ"ר עם שישה רדיאטורים מברזל יצוק בני 7 חלקים וחיווט בעל 2 צינורות.

בהתאם ל-SNiP, לפני ההפעלה הראשונה של הדוד, בצע בדיקה הידראולית של 24 שעותכדי לעשות זאת:

• שסתומי סגירה וברזים נפתחים;
• מים מוכנסים למערכת;
• הלחץ עולה ל-1.3 אטמוספרות.

שיטה פשוטה מסייעת להבטיח שאין דליפות. הקפידו לבדוק את אזורי החיבור הברגה והריתוכים. רמת הלחץ צריכה להישאר ללא שינוי. אם מתגלות בעיות כלשהן, הדוד מנותק מרשת החימום והבעיות נפתרות.
