החיסכון גבוה פי כמה! תכונות של דוד מים ארוך טווח על עץ עם מעגל חימום

מכשירים בעלי שריפה ארוכה שונים ממכשירים קונבנציונליים בכך הדלק שבהם אינו נשרף, אלא עולה בעשן. לרוב המכשירים הללו שני מצבי פעולה - בעירה עזה וארוכת טווח.

המבנים מוצתים במצב בעירה אינטנסיבית והחדר מחומם במצב לטווח ארוך.

תכונות של דודי חימום המופעלים על ידי עץ

דודי עץ, לא שונים מאוד זה מזהמידות תא הבעירה וחומרי הייצור.

מכשירי חימום עשויים מפלדה או ברזל יצוק. לכל דוד יתרונות וחסרונות משלו.

מכשיר חימום ברזל יצוק עובד ביציבות, לוקח לו זמן רב להתחמם, אבל גם לוקח לו זמן רב להתקרר. מכשירים כאלה עובדים לא פחות מ-20 שנההחסרונות כוללים את העובדה שעם שימוש לא סדיר ושינויי טמפרטורה פתאומיים, ברזל יצוק מתדרדר.

דוד פלדה ישרת לא יותר מ-15 שנים. יחד עם זאת, פלדה היא חומר עמיד יותר בחום, ולכן לא תיהרס על ידי שינויי טמפרטורה תכופים. דודי פלדה נוטים לקורוזיה, ולכן יש להתקין אותם בחדר יבש.

יתרונות

• ידידותיות לסביבה, מכיוון שפחמן חד-חמצני הנפלט במהלך שריפת דלק מעובד ומשמש לייצור גזים דליקים;
• בקרת בעירה עצי הסקה באמצעות אספקת אוויר;
• יעילות גבוהה;
• אפשרות השימוש סוגים שונים של דלק מוצק;
• חימום של מקום לכל מטרה;
• עבודה אוטונומית.

פגמים

• צריך לשלוט לחות דלק;
• בְּחִירָה כמויות גדולות של פיח ואפר;
• זמינות של שטח נוסף לאחסון דלק;
• חימום לא אחיד נוזל קירור;
• נוכחות של ארובה.

עיצוב המכשיר

התכנון של דוד בעל שריפה ארוכה אינו מסובך מדי. מכשיר החימום מורכב מ:

• מיכל גלילי סגור, שם יש פתח להעמסת עצי הסקה, מפוח ופתח לארובה.
• מפיץ אוויר, הממוקם בתוך המיכל. המפיץ יוצר מערבולות של זרימת אוויר וגזים דליקים.
• מחליף חום, מובנה בתא העליון. הוא משיג את הטמפרטורה המקסימלית.

כדי לווסת את אספקת האוויר, ולכן את עוצמת הבעירה, הדוד מצויד בווסת, אשר נסגר ברגע שהעץ מתחיל לבעור בעוצמה. הדוד עובר למצב בעירה ממושכת.

עצי ההסקה עולים בבשר בחדר התחתוןבמקרה זה, גזים דליקים עולים למעלה ונשרפים בתא העליון, מחממים את מחליף החום.

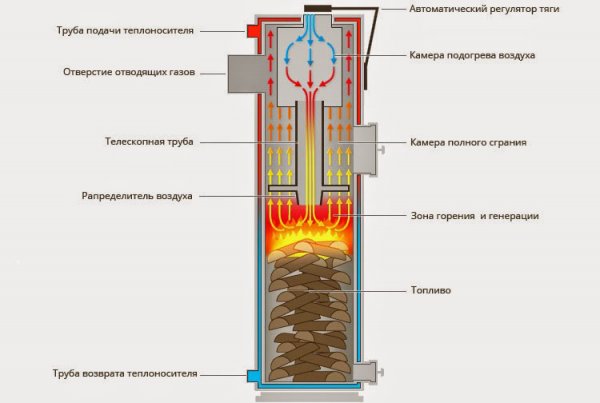

תמונה 1. סכימה של התקן דוד חימום ארוך טווח על עץ. החצים מצביעים על חלקי המבנה.

עקרון הפעולה

עקרון הפעולה של דוד עץ בעל שריפה ארוכה מבוסס על כדי לווסת את אספקת האוויר לתא הבעירה. בשל כמות החמצן המוגבלת, הבעירה וההתלקחות של הדלק מואטות, מה שמאפשר להוסיף עצי הסקה בתדירות נמוכה יותר.

מכיוון שהעשן מתרחש בנפח גדול, נוצר פחמן חד-חמצני, בעל ערך קלורי גבוה. הגז נכנס לתא הבעירה. דרך זרבובית חסינת אש ומתלקח.

דוודים כאלה לא רק חוסכים דלק, אלא גם לשרוף כמות גדולה של תרכובות מזיקות ורק עשן שאינו דליק נכנס לארובה, שאינו מזהם את הסביבה.

הדלק במכשיר החימום מתחיל להישרף מהשכבה העליונה, ואז העשן יורד בהדרגה לשכבות התחתונות של עצי הסקה. שיטה זו מאט את שריפת הדלק, תוך הגברת אספקת החום.

דוד עץ ארוך טווח עם מעגל מים בעצמך

כדי ליצור דוד בעל שריפה ארוכה תצטרכו:

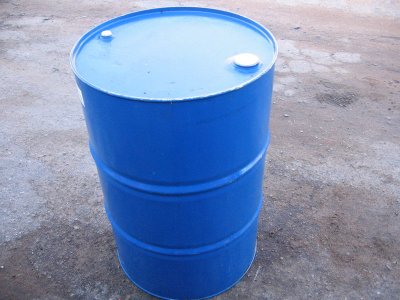

• צינורות פלדה או קוטר חבית לא פחות מ 0.3 מטר ועובי דופן 3-5 מ"מ. מיכלים בעלי דופן דקה יישרפו במהירות ומכשיר החימום יהפוך לבלתי שמיש.
• צינורות בקוטר של 5 ו-10 ס"מ.
• יריעת פלדה עוֹבִי 4 מ"מ.
• מכונת ריתוך.
• בולגרית.
• כלי עבודה ידניים.

גוף הדוד עשוי מצינור או חבית. גובה המכשיר נקבע בהתאם לגודל תא הבעירה ולכמות הרצויה של עצי הסקה במטען אחד. אופטימלי גוֹבַה ספירות מטר אחד

באופן קונבנציונלי, ניתן לחלק את כל המתקן לשלושה אזורים:

• שְׂרֵפָה;
• שְׂרֵפָה;
• הורדות.

האזור האחרון פוחת ככל שהדלק עולה בעשן. אחד המרכיבים העיקריים של הדוד הוא המפיץ. הוא עשוי מפלדה, שבמרכזה יש צינור לאספקת אוויר לתא הבעירה. ככל שהעץ עולה בעשן, המפיץ יורד בהדרגה.

כדי לספק אוויר, הוא משמש צינור בקוטר של 5-6 ס"מ. באותו הזמן חוֹר במחלק האוויר לא יעלה על 2 ס"מ, כך שלא תתרחש רוויון יתר של חמצן. כדי לווסת את גובה הזרימה, מותקן שסתום נייד בחלק העליון של הצינור.

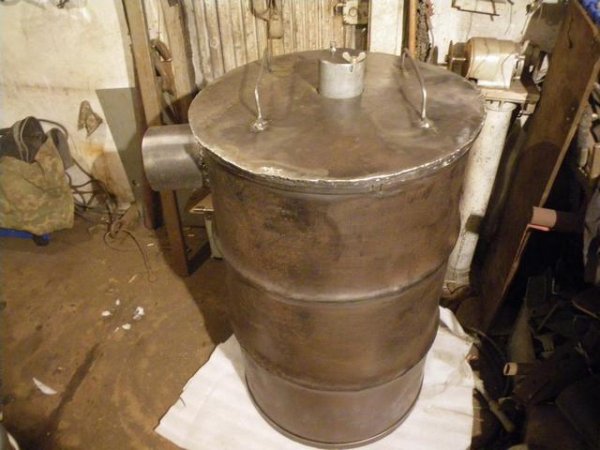

תמונה 2. דוד חימום ביתי בעל שריפה ארוכה עשוי מחבית מתכת.

צינור מחליף חום מים מותקן בתוך תא הבעירה. קוטר 10 ס"מבמיכל עצמו, המים מחוממים באמצעות סליל, המחובר לצינור.

חיבור למערכת החימום

דוד בוער ארוך מתחבר למערכת החימום בשתי דרכים:

• המים מחוממים בתוך תא הבעירה על ידי סליל שאליו מחובר צינור מחליף חום.
• המים מחוממים במיכל מרוחק שדרכו עובר צינור הארובה.

הדרך השנייה קשה יותר בעיצוב, אבל הרבה יותר יעיל.

ארובה ורפלקטור

קירות דוד בעל שריפה ארוכה יתחממו ללא הרף ויקרינו חום. אם החדר להתקנת הדוד קטן, אז סביבו מחזירי אור ממוקמים, מפזר את זרימת האנרגיה התרמית ומכוון אותה פנימה.

צינור הארובה עשוי עם מספר מינימלי של מרפקים - 2 מרפקים בזווית של 45 מעלות.

הַתקָנָה

הדוד יתחמם ללא הרף, מה שעלול להוביל לשריפה. כדי למנוע זאת, המכשיר מותקן על יסודות לבנים או בטון.

אם לא ניתן לבנות יסוד, רגליים מרותכות לתחתית הדוד.

במקרה זה, ניתן להתקין את מכשיר החימום על גבי יריעת פלדה עבה. היריעה חייבת לבלוט מעבר לדוד. לפחות 20 ס"מ מכל צד.

סרטון שימושי

צפו בסרטון, המספר על תכונותיהם של דוודי עץ ארוכי טווח, עקרונות הפעולה שלהם.

בואו נסכם את זה

הכנת דוד בעל שריפה ארוכה במו ידיכם תאפשר לכם לחסוך לא רק ברכישת ציוד יקר, אלא גם במהלך הפעולה. ניתן להשתמש במכשיר חימום כזה. במגורים, מוסך, סדנה וכו'. מכשיר החימום יספק חימום יעיל ביותר בעלות מינימלית.

מכשיר חימום תקין יחסוך לכם כסף וזמן במהלך הפעולה. תצטרכו לטעון עצי הסקה. 2-3 פעמים ביום בהתאם לגודל תא הבעירה. העשן היוצא מהארובה לא אמור להכיל תרכובות מזיקות. אם המכשיר מתוכנן או מחובר בצורה לא נכונה, אתה עלול להפוך לבעלים של מכשיר גחמני מאוד. סימני תקלה דוד עץ בוער לאורך זמן לִכלוֹל:

• מכשיר החימום מתחיל "לאכול" עצי הסקה בכמויות גדולות, ו הורדה אחת נמשכת 2-3 שעות. אין כאן שום דיבור על חיסכון בעלויות.
• אין אפשרות להתאמה טמפרטורות חימום.
• לא ניתן לחמם מחדש מכשיר לטמפרטורה מעל 60 מעלות צלזיוס.
• במהלך החימום נשמעים פיצוצים בארובה.
• מהארובה זפת זורמת.
• רְתִיחָה דוּד.
• בטמפרטורה גבוהה של המכשיר עצמו הסוללות נשארות קרות.

רק אחד יכול לעזור במקרה הזה חיבור מחדש של הדוד למערכת החימום ולארובה. עליך ללמוד בעיון את דיאגרמות הצנרת של המכשיר או ליצור קשר עם מומחים.
