לב מערכת החימום: חרירים לדוד גז. מה הם, למה הם נחוצים?
מבער גז הוא מכשיר שבו מערבבים חמצן וגז, תערובת זו בוערת ויוצרת להבה יציבה.
זרבובית – עיצוב פשוט, אמין ויעיל במיוחדישנם מספר סוגים של מכשירים.
למה משמשים פיות לדוד גז?
מבערי גז הם חלק חשוב דוד חימום. הם משמשים להכנת תערובת דליקה ממולקולות גז וחמצן שנלקחו מהאוויר. הפיה מזינה ברציפות את החומר המוגמר לחורים מיוחדים ו מבטיח בעירההתוצאה היא לפיד לוהט. בנוסף, הפיה יכולה להיות מצוידת בציוד נוסף המכוון אל אבטחה, אוטומציה של עבודה מערכות והצתה.

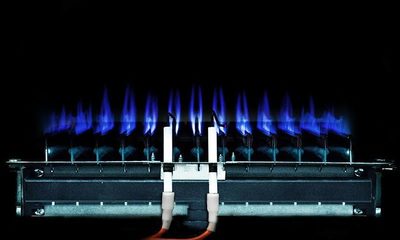

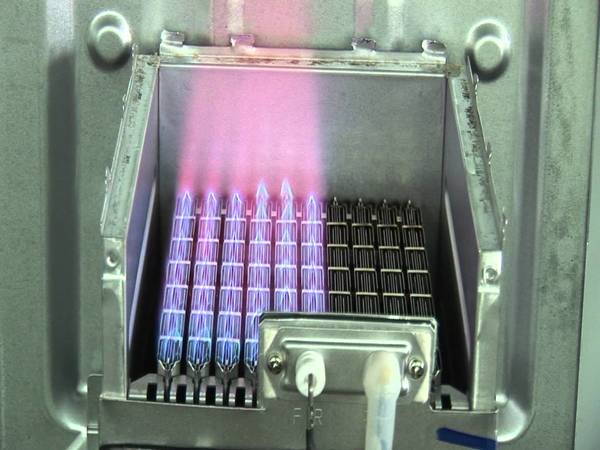

תמונה 1. פיית גז במצב עבודה. ניתן לווסת את עוצמת הדוד.
סוגי מכשירים המופעלים על גז טבעי או נוזלי
מזרקי גז נבדלים לפי סוג הדלק, המשמש במערכת. הם מיועדים לגז טבעי מהקו הראשי או לגז נוזלי ממיכל. יש להם קטרים ולחצי הפעלה שונים. ככלל, מבערים לשני סוגי הדלק כלולים עם מכשיר החימום.
מזרקים מסווגים לפי עקרון הפעולה של המכשיר, אופן הכנת תערובת הגז-חמצן, אופן אספקת הגז לתא הבעירה וכמה תכונות נוספות. שני סוגים עיקריים מזרקים: מאוורר או אטמוספרי.
מאווררים
העיצוב של חרירים אלה נחשב מורכב ו כולל מאוורר וטורבינה מובנים, ולכן הם נקראים גם מאוורר דחף. אוויר נדחס פנימה ובנפחים מבוקרים, כך שהתערובת הדליקה מוכנה בפרופורציות קפדניות. דוד עם רכיב כזה הוא פרודוקטיבי וחסכוני. הם משמשים במכשירים בעלי רמת אוטומציה גבוהה.
חָשׁוּב! סוג זה תלוי בחשמל. בלי חשמל, אספקת הגז תיפסק!
יתרונות חרירי מאוורר:
- חסכוני, להפחית את צריכת הדלק;
- הבעירה נמצאת תחת שליטה מוחלטת;
- הכוח מתכוונן;
- היעילות גבוהה משמעותית מזו של אטמוספריים;
- ניתן להשתמש בבתים בהם אין ארובה;
- אין צורך להגדיר מחדש עבור סוג דלק אחר.

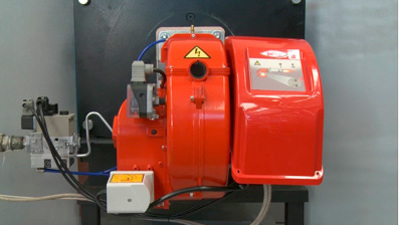

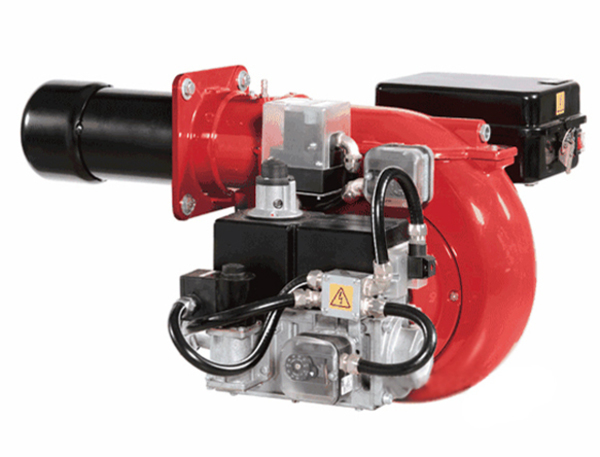

תמונה 2. זרבובית מסוג מאוורר לדוד גז. המכשיר מכיל מאוורר וטורבינה להזרקת אוויר.
חסרונות:
- מחיר גבוה;
- תלות אנרגטית בחשמל.
אטמוספרי
ציוד מסוג זה משמש בדרך כלל בדודי רצפה עבור בתים עם שטח של לא יותר מ-100 מטרים רבועים. הגדרת החשמל מתבצעת במפעל.
הַפנָיָה. בעת שינוי סוג הדלק נדרשת הגדרה מחדש.

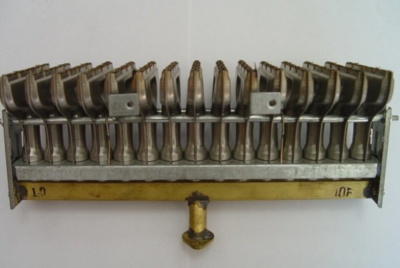

מבערים אלה לוקחים אוויר להכנת תערובת דליקה ישירות מהחדר בו מותקן מכשיר החימום, כלומר, מהאטמוספירה, ומכאן השם. הזרבובית האטמוספירית פועלת על עקרון המפלט האלמנטריגז תחת לחץ מנותב דרך פיות בעלות צורה מיוחדת. פיות אלו מאפשרות גישה לאוויר רגיל מהחדר, אשר נשאב לתוך המערכת.
התערובת המוגמרת יוצאת דרך החריצים., הממוקם מעט רחוק יותר, שם מתרחשת ההצתה. האוויר נדלל כשהוא נע מהפיה לשקע, מה שיוצר משב רוח קבוע.
יתרונות מכשירים אטמוספריים:
- פשטות העיצוב;
- מחיר נמוך;
- חוסר שקט;
- בְּטִיחוּת;
- אֲמִינוּת;
- לא תלויים בחשמל.
חסרונות:
- אינך יכול לכוון את העוצמה בעצמך;
- יעילות נמוכה;
- צריך ארובה.
מבערים הם מחולקים גם לפי אפשרות ויסות הספק:
- שלב יחיד - אין אפשרות לכוונון.
- דו-שלבי — שני מצבי פעולה של מכשיר החימום.
- חלק בשני שלבים — לאפשר מעבר חלק מהשלב הראשון לשני. משהו בין מבערים דו-שלביים למבערים מווסתים.
- גרסה מווסתת - קיימת אפשרות לוויסות בטווח שבין 10 ל-100 אחוז.
כיצד לבחור מכשיר
כדי לבחור את הרכיב המתאים לדוד, יש צורך לימוד מפרטים טכניים מכשירים, גלה את עוצמת הבעירה מכשיר חימום.
עדיף להתייעץ עם מומחה. הגורמים החשובים ביותר בבחירה הם: עוצמה, טווח ושיטת בקרה.
ראשית, בחרו את הזרבובית בהתאם לעוצמתה. חייב לחרוג מקיבולת הדוד, אך לא באופן משמעותי במיוחד. טווח ויסות צריכת החשמל של המערכת יהיה תלוי בכך.
המזרקים נבחרים בהתאם לסוג הרגולציה בהתבסס על גודל החדרעבור חדר דוודים פרטי בעל הספק נמוך, כל סוג מתאים, עבור קנה מידה תעשייתי או עבור בתים גדולים מאוד, יש צורך במערכות עם ויסות חלק דו-שלבי או מווסת.
החלפת מזרק הגז
שלבי התקנה מבערים:
- הסרת המבער הישן.

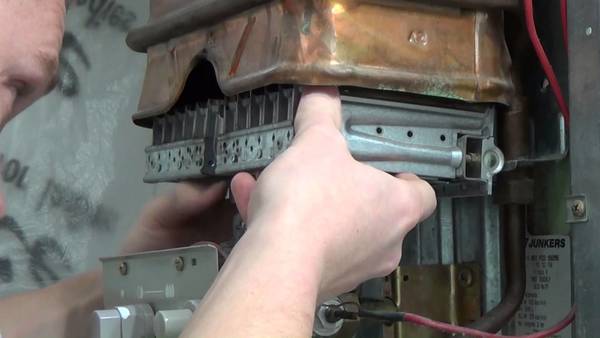

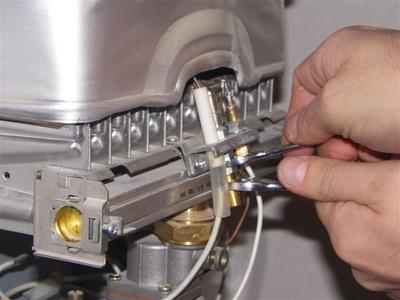

תמונה 3. תהליך פירוק המבער מדוד גז. עבודה זו צריכה להתבצע אך ורק על ידי מומחה.
- הידוק חיזוק.
- התקנת זרבובית.
- חיבור המחבר החשמלי.
- התקנת רמפת גז לקו הראשי.
- הפעלת המערכת.
- הגדרה והתאמה.
תְשׁוּמַת לֵב! התקנת רכיבים על הדוד רק למומחה יש את הזכות!
חומרים וכלים
כדי להחליף את הפיה בדוד גז תצטרכו מינימום של כלים: הוראות לדוד ולמבער, מברג, תמיסת סבון ומברשת.
הכנת האתר ופירוק המבנה הישן
רצף פירוק מבערים:
- סגור את שסתום אספקת הגז;
- הסר את הזרבובית ממיקום ההרכבה שלה;
- פתחו אותו בזהירות.
הכנת האתר כרוכה בהסרת עודפי אבק., תוך הבטחת גישה חופשית לדוד ואספקת אוויר צח לחדר הדוודים.
הוראות התקנה של מבער מאוורר
השלב הראשון הוא פשוט ביותר. המזרק מגיע עם כל רכיבי ההידוק. עליך רק לבדוק האם האטמים מותקנים כהלכה בנקודות ההידוק.
שלב שני זה גם לא יהיה קשה אם נרכש מבער מתאים.
אם לא, יש צורך בהחלפה; אסור בהחלט להפעיל את המערכת עם רכיבים שאינם מתאימים. הפיה מותקנת במקומה כך שהפיה לא תיגע בדפנות החור במכשיר החימום. ברגים מוברגים לחורי ההרכבה.
ניתן פשוט להפעיל את המחבר, אם הכניסות על חוטי הדוד ועל המבער תואמותאחרת, המבער מגיע עם מחבר מתאים, עליך להחליף בו את זה שנמצא בחוט הדוד.
חָשׁוּב! ודא שהמעגל החשמלי של הדוד תואם למבער! התרשימים מופיעים בתיאור הדוד והמבער.
זה חובה על צינור הגז להתקין שסתום סגירה, כדי לסגור את אספקת הגז למבער. המבער מחובר לצינור באמצעות מחבר נגד רעידות או צינור מפוח, מכיוון שהטורבינה רוטטת באופן ניכר למדי במהלך הפעולה, מה שמוביל להפחתת לחץ.
הפעלת המערכת ובדיקותיה
מכשיר החימום מחובר לאספקת החשמל, השסתום בצינור הגז נפתח. השסתום מסובב בפעם הראשונה. למינימום.
אם יש וסת אספקת גז, אז זה הם שמים את זה על מקסימוםלאחר מכן לחץ על הכפתור בלוח המחוונים. המאוורר נדלק, נשמעת נשיפה, מופיע ניצוץ והגז נדלק.
זה יכול לקרות לא בפעם הראשונה, מכיוון שאוויר מצטבר במערכת. אם המבער חסום, יש לפתוח אותו בהתאם להוראות ולהפעיל אותו מחדש.
לנצל דוּד בלי התאמה זה בלתי אפשריעדיף לבצע את ההתאמה באמצעות מנתח גז וטבלאות מיוחדות, אך ניתן גם לבצע זאת בעין. לשם כך, יש להסתכל על הלהבה דרך חור צפייה מיוחד. אספקת הגז מצטמצמת בהדרגה כך שהלהבה, במקום גוון כתום, מקבלת צבע כחלחל, זה יהיה המצב האופטימלי.
אם אתם שומעים צליל זמזום בזמן הבעירה, אז אורך הלהבה מצטמצםלבסוף, בדקו את המערכת לאיתור דליפות באמצעות מים וסבון. מרחו את התמיסה על החיבורים; אם אין בועות, המערכת חסינה מפני דליפות.
סרטון שימושי
צפו בסרטון, אשר מדבר על התכונות של שינוי תצורת דוד גז לגז נוזלי באמצעות פיות מיוחדות.
מַסְקָנָה
מבער הגז הוא המרכיב החשוב ביותר של הדוד, בחירתו העמידות והאיכות של מכשיר החימום תלויותפיה שנבחרה בצורה שגויה עלולה להגביר משמעותית את צריכת הדלק, לפגוע בתא הבעירה של הדוד ואף להוביל לדליפת גז. עבודות הקשורות להתקנה ותחזוקה של ציוד גז מתבצעות רק על ידי מומחים מוסמכים. החלפה עצמית של מבער גז אינה חוקית ומסוכנת מאוד.
