סוגי UPS לדודי גז: כיצד לבחור אחד זול ואמין?

ספק כוח אל פסק (UPS) הוא מכשיר שנועד להגן על דוד גז מפני הפסקות חשמל במהלך הפסקות חשמל, ירידות מתח פתאומיות ותקלות ברשת החשמל.

דוד גז מסוגל לעבוד מסביב לשעון, לכן כדי למנוע את ההשלכות השליליות של הבעיות הנ"ל, חשוב לחשוב על רכישת UPS.

סוגי ערכות UPS לדודי גז: מה זה

ספקי כוח ללא הפרעה מסווגים לפי קריטריונים שונים: לפי מיקום הסוללה, עקרון הפעולה, סוג ספק הכוח.

ישנם גם מאפיינים נוספים - צורת אות הפלט וזמן המעבר לרזרבה. הם נחשבים למאפיינים משניים, אך עדיין משפיעים על בחירת דגם זה או אחר.

לפי מיקום בלוק הסוללה

סוללות עשויות להשתנות לפי מיקום ועקרון פעולה, מחולקים למובנים וחיצוניים, גיבוי, ליניארי-אינטראקטיבי, המרה כפולה.

מובנה

בעת רכישת מקור כוח לדוד עם סוללה מובנית, כדאי לזכור ש ההיצע שלו מוגבל.

כאשר החשמל נופל, סוג זה של UPS מספק בהדרגה את כמות האנרגיה הנדרשת לדוד (הוא לא גדול מדי), בממוצע, סוללה טובה תחזיק מעמד בערך בשעה עשר.

ניתן לחבר גנרטור בנזין או דיזל לאחר הפסקת חשמל כדי להפעיל את ה-UPS, אך אז מתעוררת בעיה נוספת: המכשיר לא יוכל לעבוד זמן רב בתוך הבית, מכיוון שהפליטה תקשה על הנשימה ותשאיר ריח לא נעים בבית.

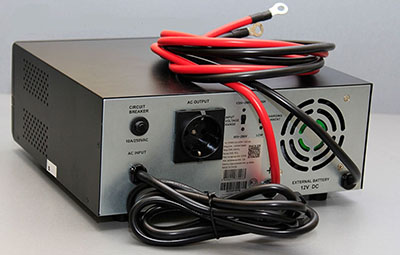

חִיצוֹנִי

במערכת UPS עם סוללה כזו, ניתן לחבר מקור חיצוני נוסף. לשם כך, חייב להיות חריץ נפרדבמקרה זה, זמן הפעולה של ה-UPS יגדל.

לסוללות חיצוניות יש תכונה חיובית נוספת - טעינה מחדשאם יש לכם גנרטור שפועל על בנזין או סולר, תוכלו לטעון לסירוגין את המיכלים שהתרוקנו.

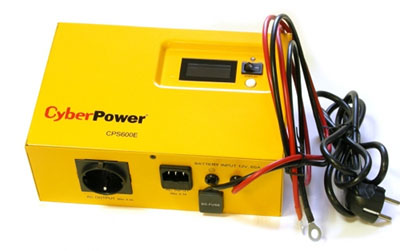

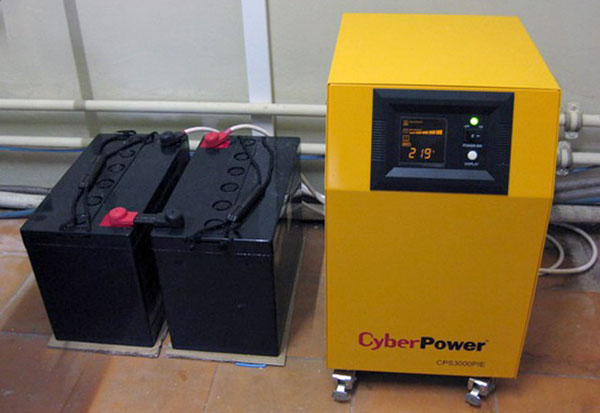

תמונה 1. אספקת חשמל רציפה לדוד חימום גז עם סוללה חיצונית Cyber ​​​​Power.

המכשיר יכול לפעול בחוץ, כך אין השלכות שליליות תפקודה לא ייצפה. אם סוללה אחת תיכשל, השנייה תמשיך לתפקד (בשלב זה, ניתן לרכוש סוללה חדשה).

מקורות גיבוי

למערכות גיבוי של UPS לדודי גז יש את היתרונות הבאים:

• קטגוריית מחיר משתלמת;
• אפשרות להתקנה על הקיר ועל הרצפה;
• מידות קומפקטיות.

המחיר הנמוך והממדים הקטנים מושגים בשל היעדר מייצב. לכן, ניתן להשתמש במערכת UPS כזו רק בבתים בהם יש מתח יציב ברשת.

יש חיישן בתוך היחידה שבמקרה של מחסור במתח, מנתק את אספקת החשמל מהרשת ומשתמש במשאבים פנימיים. בממוצע, יכולותיו יימשכו תקופה של בין כמה דקות לשעתיים.

ליניארי-אינטראקטיבי

דגם זה שונה מהגרסה הקודמת על ידי נוכחות של מייצב פשוט. קיבולת הסוללה שלו קטנה יחסית, וזה מספיק. לעשרים דקות של עבודה. ניתן לחבר סוללה חיצונית, מה שמגדיל את זמן הפעולה עד השעה עשר.

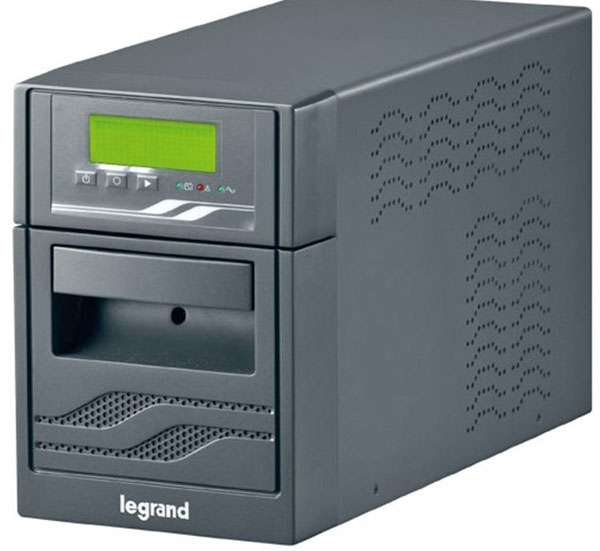

תמונה 2. מערכת ה-UPS הקוית-אינטראקטיבית של Legrand יכולה לפעול עד עשר שעות אם מחברים אליה סוללה חיצונית.

ההבדל העיקרי בין השינוי הליניארי-אינטראקטיבי בפלטפורמה הלא מקוונת הוא אין מעבר לסוללות כאשר המתח יורד. מכשיר זה משתמש במתח מומר ברשת כאשר מגיעים לערכים קריטיים.

החיסרון של המודל הוא שהוא מאוד מהירות מעבר נמוכה למקור רזרבי ספק כוח, אשר יכול להשפיע לרעה על ביצועי האלקטרוניקה של הדוד, כמו גם פלט גל סינוס לא יציב ברגע העומס המרבי.

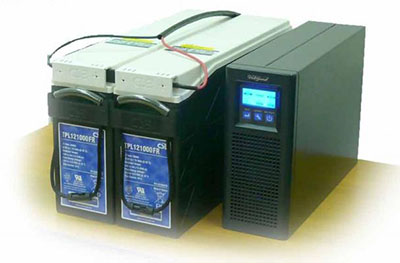

מכשיר המרה כפולה מקוון

מערכות המרה כפולות – הכי אמין עם זאת, מחירם של המכשירים המוצגים גבוה משמעותית. מערכות כאלה נמצאות בשימוש פעיל בחדרי שרתים ובאזורים אחרים בהם נעשה שימוש בציוד חשמלי יקר.

UPS מקוון כולל ספק כוח, סוללות וממיר. עקרון הפעולה הוא שזרם חילופין המתקבל מהרשת מומר לזרם ישר.

לאחר מכן הזרם חוזר לזרם חילופין, אך עם שינוי אחד - מופיעים תדר יציב וגל סינוס. אם החשמל כבוי, אז המערכת עוברת לרזרבות פנימיות.

ניתן לחבר סוללות נוספות במידת הצורך.

סוג זה של UPS מספק הגנה מקסימלית לדוד. מבין המינוסים, יש לציין רק אחד - המחיר הגבוה. ישנם עוד מספר יתרונות:

• מעבר מיידי למצב הפעלה כאשר מגיעים לנקודה הקריטית;
• אות הפלט תקין ויציב;
• תמיכה בפרמטרי המתח הנדרשים.

בחירת מערכת UPS תלוית פאזה עם פונקציית מייצב

לבחירה הנכונה ביותר של ספק כוח רציף תלוי פאזה עם פונקציית מייצב, קרא את ההוראות לדוד הגז, המציינות פרמטרים לפיהם עליך לבחור ציוד נוסף. אנחנו מדברים על מאפיינים כגון הספק, קיבולת, זמן פעולה במצב חירום, זמן מעבר לרזרבה וצורת אות הפלט.

כּוֹחַ

זהו אחד הפרמטרים החשובים שיש לקחת בחשבון קודם כל. אחרי הכל, בחירת עוצמת ה-UPS קובעת לא רק את איכות פעולת הדוד, אלא גם בטיחות רכיביו.

על מנת לחשב נכון את המדד הזה, יש צורך רשום כל יסוד שצורך אנרגיה וחבר את הערכיםכדי לקבל את כמות החשמל הכוללת.

יש לקחת בחשבון כי התחלתי ונומינלי לזרמים יש הבדל משמעותי.

דוּגמָה. במשאבת הסירקולציה זרם ההתנעה גבוה פי שלושה, מהערך הנומינלי. לכן, כדי להתאים, עליך להכפיל את ערך המשאבה לשלושה, ולאחר מכן חברו את כל הספרות. הכפילו את התוצאה ב-1.5. זה ייתן לך בקירוב את המספר שבו עוצמת ה-UPS הנבחרת תכסה במלואה את דרישות דוד הגז.

יְכוֹלֶת

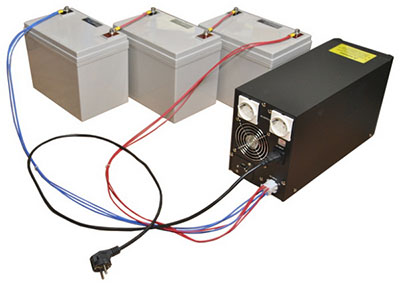

ככל שקיבולת סוללת הרכב גדולה יותר, כך הדוד יפעל זמן רב יותר מהעתודה במערכת ה-UPS. האפשרות הטובה ביותר היא יש שתי סוללות (או אפילו שלושה - במקרה של הפסקת חשמל ארוכה ובלתי צפויה בחורף) 12V/100Ah.

יחס זה נחשב אופטימלי, שכן ההבדל בין 100 אה ו-120 אה הוא בערך 50% עלות, ובין 50 אה ו-100 אה - הזמנה 40%אז, תקנו שתי סוללות 12V/100Ah – פתרון טוב הן מבחינת אספקת החשמל לדוד והן מבחינת הכספים.

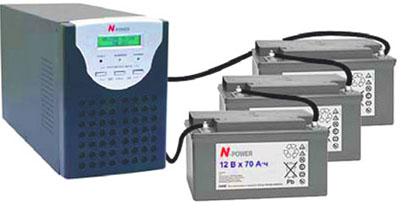

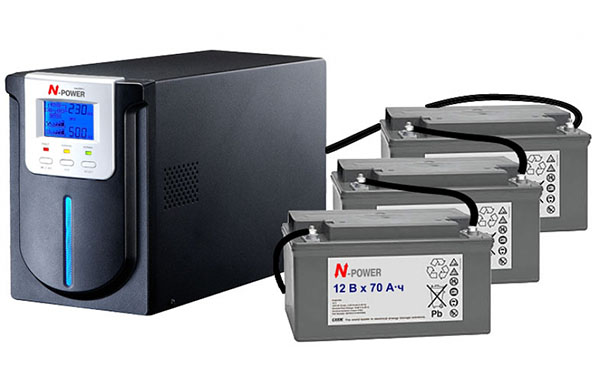

תמונה 3. מכשיר אל-פסק N-Power עם קיבולת קטנה של 12 וולט x 70 אה - חיסכון בתקציב ואספקת חשמל טובה לדוד גז.

כדי להשתמש ב-UPS, נדרשות הסוללות הבאות: AGM GEL או AMGמצבר רגיל לרכב לא יעבוד, מכיוון שהוא מיועד לזרמי התנעה שונים, צריכה שונה, וכאשר הוא מחובר לדוד, מצבר כזה יתרוקן במהירות. ופריקה היא קריטית עבור יחידות רכב, מכיוון שהיא הורסת את פנים המכשיר.

זמן פעולה חירום

מאפיין זה מחושב על סמך נתוני עוצמת דוד הגז עם כל המכשירים הנוספים (כגון משאבה) וסוג ה-UPS:

• בעת חיבור UPS לא מקוון, זמן הפעולה יפצה כ-15 דקות;
• עבור דגם UPS ליניארי-אינטראקטיבי – 2-4 שעות;
• בעת הפעלת יחידות מקוונות - החל מ-3 שעות בעומס מרבי (בממוצע, עבור בית פרטי נתון זה לעיתים רחוקות עולה על 500 וואט) ל 13.4 שעות לכל הפחות (בערך 90 וואט) בתנאי שהם מחוברים שתי סוללות של 12V/100Ah.

לחישוב מדויק יותר, פנו למומחים אשר, באמצעות נוסחאות המכסות משתנים רבים, יכולים לתת נתון ספציפי, או השתמשו במחשבון מקוון. תוצאה זו לא תהיה מדויקת באותה מידה, אלא משוערת. במקרה השני, תצטרכו להבין באופן עצמאי את הסימונים שיש להזין.

הגיע הזמן לעבור לגיבוי

הבחירה האופטימלית לפי קריטריון זה היא - מערכת המרה כפולה (UPS מקוון).

תגובתו מיידית, מה שמאפשר לך לשמור על כל האלקטרוניקה של דוד הגז שלמה, שתיקונה עולה קצת פחות ממחצית מעלות הדוד עצמו. עבור מהירות תגובה כזו תצטרכו לשלם כסף נוסף.

אם מחשבים את הנזק האפשרי כתוצאה מקפיצות מתח ברשת, כמו גם את אי הנוחות הנגרמת מחוסר חום בעת ניתוק החשמל, אז העלות של UPS כזה לא נראית כל כך גבוהה.

מערכות לא מקוונות עם או בלי מייצב הוא עובר לאספקת חשמל גיבוי לאט למדי, מה שיוצר סכנה ממשית לפגיעה באלקטרוניקה של הדוד. מערכות כאלה מותקנות רק במקומות עם אספקת חשמל אמינה ויציבה. בכל המקרים האחרים, כדאי לרכוש יחידות המרה כפולות.

צורת אות הפלט

ה-UPS הנכון נותן צורת גל סינוסואידלית נכונה ביציאה.

מסיבה זו יש לרכוש UPS מיוחד עבור דוד גז, מכיוון שמקור כוח מחשב מייצר אות משוער (כלומר, מבוטא בקירוב, מרומז).

גל סינוס איכותי יכול להיווצר על ידי UPS עם מערכת המרה כפולה הודות לנוכחות ממיר בהרכבו. גל סינוס חלש יותר, אך עדיין מתקן, נוצר על ידי UPS במערכת לא מקוונת עם מייצב. לא מבטיח בטיחות של 100%, אך עם ירידות מתח גדולות הוא עדיין יוכל לבצע את תפקידו ולהגן על האלקטרוניקה מפני הרס.

הכי חסר תועלת בהקשר זה, היחידה היא מערכת לא מקוונת רגילהאין לו מייצב וגם לא ממיר. חיבור מכשיר כזה מסוכן, שכן אפילו רשתות חשמל עירוניות אינן יכולות להבטיח מתח יציב ותפעול איכותי.

סרטון שימושי

מהסרטון תוכלו ללמוד כיצד לבחור מערכת UPS עבור דוד גז, למה צריך לשים לב.

בחירת ספק כוח רציף מתאים לחימום

מערכת המרה כפולה או UPS מקוון - הדרך האוניברסלית והיעילה ביותר שמרו על דוד הגז שלכם שלם, וגם להזין אותו לזמן מה, ולמנוע מקפיאה של דיירי הבית בחורף. כדאי לשלם קצת יותר פעם אחת ולא לחשוב על העלויות הכרוכות בתיקון הרכיבים החשמליים של דוד הגז במשך זמן רב.
