טכנולוגיה בדוקה! UPS "שטיל" לדוד גז
קבוצת החברות שתיל מייצרת ציוד למערכות אספקת חשמל. היא נוסדה בשנת 1991 בטולה, כולל חמישה מפעלי מחקר וייצור בטולה ושני מפעלי מוסקבה.
מחזור הייצור המלא ממוקם ברוסיה. מוצרים זמין בכל אזורי המדינה, כמו גם בחו"ל.
עקרון פעולה, עיצוב
עבור דודי גז, משתמשים באספקת חשמל רציפה עם המרת מתח כפולה (באינטרנט).
זרם חילוף מהרשת נכנס למיישר, מומר לזרם ישר, ולאחר מכן עובר דרך הממיר, והופך שוב לזרם חילוף.
מתחבר למיישר ולממיר סוֹלְלָה (AB), תוך הבטחת פעולת העומס במצב חירום.
המילוי, העטוף במארז מתכת לבן מסיבי, בנוי על בסיס טרנזיסטורי IGBT תחת שליטה של מעבד אותות דיגיטלי. צגי LCD עם מחווני LED הממוקמים בפאנל הקדמי מאפשרים ניטור של מצב הציוד וכיוונון באתר. שיטות ניטור מרחוק תלויות בדגם הספציפי ובסט האפשרויות.
חָשׁוּב! UPS מקוון מעביר את העומס באופן מיידי לסוללה. התקני גיבוי ואינטראקטיביים מקוונים מעבירים את העומס לספק הכוח הגיבוי עם השהייה, אשר אסור לשימוש באלקטרוניקה רגישה של דודי גז.
לפי שיטת ההצבה, מערכות UPS של Shtil מחולקות למערכות המותקנות על הקיר (סימון SW), קומה (רְחוֹב), מתלה (SR), אוניברסלי (STR) UPS עם סוללות מובנות (SL) ובלי (ל). נעשה שימוש בסוללות עופרת-חומצה אטומות שאינן דורשות תחזוקה. ניתן לחבר סוללות חיצוניות הן למכשירים עם סוללות מובנות והן בלעדיהן.
ציוד פונקציונלי, תכונות התקנה ותפעול
הציוד הטכני הבסיסי של מערכת ה-UPS של שתיל כולל: מתקן גורם הספק הקלט, אוטומטי מעקף, מערכת ניטור מצב סוללה.
כמו כן מודולים להגנה מפני מצבי חירום והפעלה מחדש אוטומטית של ה-UPS כאשר הרשת משוחזרת.
הציוד מבצע אבחון עצמי בכל הפעלה, וכן במהלך הפעולה. כל דגמי ה-UPS תומכים בהתנעה בעומס קר ללא מתח מהרשת.
מהירות הסיבוב של מאווררי הקירור מווסתת בהתאם לעומס האוטומציה.
הציוד מותקן רק כאשר המתח מנותק. אסור לחבר את ה-UPS לשקעים לא מוארקים שקשה להגיע אליהם. בעת הובלת "ספק הכוח האל-פסק" בחורף, יש לעמוד בפני לא פחות מ-12 שעות בטמפרטורת החדר לפני ההפעלה. אין להפעיל את ה-UPS במקומות שאינם מאפשרים זרימת אוויר מספקת לקירורו.
תְשׁוּמַת לֵב! קיבולת הסוללה פוחתת לאורך פעולתה, מה שמקצר את חיי הסוללה. החלפת סוללות בזמן.
מערכת UPS חד פאזית "Shtil" לדוד גז עם סוללה
תומך במתח קלט בטווח 90-295 וולט, פלט - 220 וולט עם שגיאה 2%מצויד בפונקציית התחלה רכה.
כל מערכות ה-UPS, למעט אלו המותקנות על הקיר והאוניברסליות, תומכות בחיבור אופציונלי של מודול מעקף חיצוני ובהחלפת צג ה-LCD בצג LED.

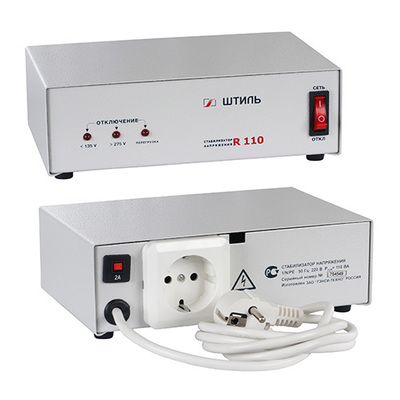

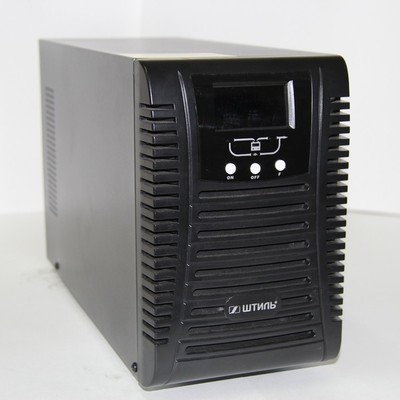

מקוון 1-3 קילוואט משמש יחד עם דודי גז, מכשירי חשמל ביתיים, ציוד מחשבים, ציוד קופה רושמת וכו'. תצורה 1:1.
עד 6 דקות פעולה מהסוללה המובנית 100% טוען (עד 18 דקות ב-50%הקו כולל דגמים לתלייה על הקיר ודגמים אוניברסליים עם AB מובנה, כמו גם פתרונות עומדים ותלויים על מדף עם או בלי AB מובנה.
מערכות UPS אוניברסליות מתאימות להתקנה כמכשיר נפרד או במדף. הן מצוידות במערכת סיבובית מיוחדת. תצוגת LCDמצויד בפונקציית "חם" עבור בלוקי הסוללה המובנים במהלך הפעלת הציוד.

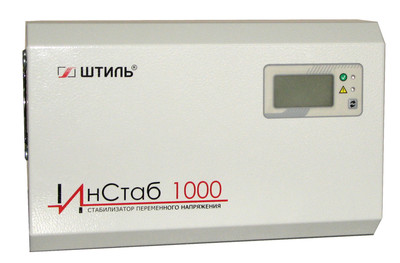

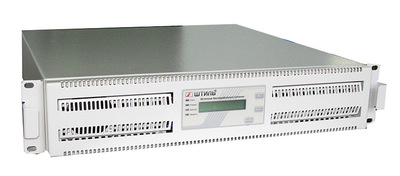

רצפה ומותקן במדף דגמים מקוונים 6-10 קילוואט משמשים יחד עם ציוד מחשבים ורשת, מכשירי חימום רבי עוצמה, ציוד תקשורת וציוד תעשייתי. 1:1תומך בהחלפה חמה של סוללות חיצוניות, הגדלת ההספק באמצעות חיבור מקבילי עד ארבעה UPS. עד 7 דקות פעולה מהסוללה המובנית 100% טוען (עד 15 דקות ב-50%).

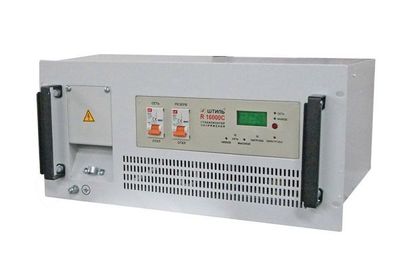

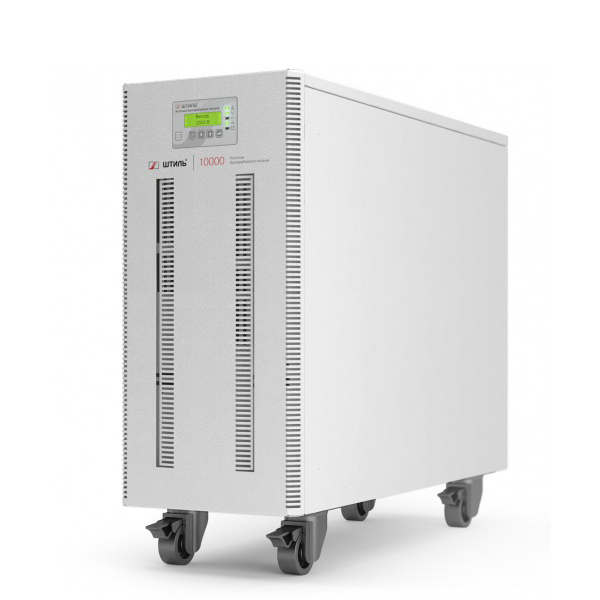

תמונה 1. ספק כוח רציף של היצרן Shtil. דגם עומד, מצויד בגלגלים.
רצפה ומותקן במדף דגמים מקוונים 10-20 קילוואט עם תצורת פאזה 3:1 לְהַצִיעַ קלט תלת פאזי ופלט חד פאזיהם משמשים כאשר יש עומס גבוה על פאזה אחת כדי להבטיח עומס אחיד על הרשת. מתח קו נומינלי 380 וולט, שלב — 220 וולטתומך בהחלפה חמה של סוללות חיצוניות, מה שמגדיל את ההספק על ידי חיבור מקבילי של עד ארבעה UPS. עד 3 דקות פעולה מהסוללה המובנית 100% טוען (עד 9 דקות ב-50%).
אל-פסק תלת פאזי "שתיל"
תומך במתח קלט בטווח 228-478 וולט, פלט - 380 וולט עם שגיאה 1.5%כל מערכות ה-UPS מצוידות במעקף אוטומטי אלקטרוני וידני, ותומכות בהתקנת מעקף חיצוני. עוצמת היציאה מוגברת על ידי חיבור מקבילי. עד 6 בלוקים UPS או על ידי הוספת מודולים נוספים. סוללות חיצוניות ממוקמות על מדפים או בארונות סוללות.
חָשׁוּב! כוח UPS תלת פאזי מוגזם לשימוש ביתי.
מקוון 10—40 קילוואט אַחֲרָיוּת עד 13 דקות פעולה מהסוללה המובנית 100% טוען (עד 28 דקות ב-50%הקו מיוצג רק על ידי דגמי רצפה עם או בלי AB מובנה.
מקוון 60—300 קילוואט מורכבים על בסיס מודולי כוח עם תמיכה בהחלפה חמה. מודולים בעלי קיבולת של 30 ו-50 קילוואט מצוידים במסכי מגע LCD נפרדים.
ספקי כוח בלתי פוסקים מודולריים מקוונים כּוֹחַ 10-300 קילוואט בנוי על עיקרון דומה, קיבולת המודולים היא 10, 20 ו-30 קילוואטכל הדגימות מצוידות במעקפים אלקטרוניים מרכזיים.
איך לא לטעות בבחירת ספק כוח רציף לדוד גז
מומלץ להשתמש רק במערכת UPS בעלת המרה כפולה עם דודי גז. שימו לב גם לזמן הפעולה האוטונומי הנדרש, וההספק הנצרך על ידי העומס. בעת הבחירה, חשוב להבחין בהספק הכולל המצוין. בוולט-אמפר (VA), מפעיל - בוואטים (W).
תְשׁוּמַת לֵב! ההספק של ה-UPS הנבחר חייב לעלות על ההספק של הדוד ב-20-30%עבור מערכת UPS תלת פאזית, העומס המרבי לכל פאזה צריך להיות לא פחות משליש מהערך הנומינלי.
משך הפעולה האוטונומית תלוי בעוצמת העומס ובקיבולת הסוללה. AB מובנה, ככלל, אין להם קיבולת גדולה. מערכות UPS עם סוללות כאלה אינן מיועדות לפעולה אוטונומית לטווח ארוך, תפקידן הוא להבטיח כיבוי נכון של הציוד במקרה של תאונה.
עבור דודי גז מומלץ להתקין דגמים חד פאזיים המותקנים על קיר, רצפה או מדף עם סוללות חיצוניות. סוללות חיצוניות ממוקמות הן כבלוקים נפרדים והן בארונות מיוחדים.
סרטון שימושי
צפו בסקירת וידאו של ה-Shtil Instab 500 UPS עם הדגמה של פעולתו.
יתרונות וחסרונות של UPS
מוצרי קבוצת החברות שתיל נבדלים זה מזה ביצוע באיכות גבוהה, מבחר גדול של דגמים, אבזור אופציונלי.
UPS של טופולוגיה מקוונת מייצרים גל סינוס אידיאלי של זרם פלט, יעילות המכשירים מגיעה ל-96%.
תוכנית שירות אחריות ושירות לאחר תום האחריות תומך בצרכן לאורך כל מחזור החיים של המוצרים.
מְחִיר UPS "שתיל" ב 20-30% גבוה יותר דגמים סיניים מאובזרים באופן דומה.
גם העיצוב משאיר הרבה מקום לרצויאותו סוג של קופסאות לבנות יתאים, אולי, רק לפנים של חדר דוודים או חדר דוודים. אי אפשר להתאים את מערכת ה-Shtil UPS לפנים של חלל מגורים או מטבח.
