אפילו ללא חשמל, פעולה יציבה מובטחת! אספקת חשמל רציפה לדוד גז DIY

מכשירים לאספקת חשמל רציפה של דודי גז יהיה שונה מ-UPS עבור מכשירי חשמל ביתיים (בעיקר למחשבים רגילים).

אם יש בעיות בחשמל, מספיק לכבות את המחשב, לאחר שמירת כל הנתונים מראש, זה לוקח מספר דקות, ואז להבטיח את אספקת החום ייקח יותר זמן לעבוד UPS - שעה-שעתיים, עד לחידוש אספקת החשמל.

תכונות של UPS עבור דודי גז

ישנם שני סוגים של התקני אספקת חשמל ללא הפרעה:

1. המכשיר פועל במצב מעקף חשמל כברירת מחדל., מבלי לשנות את הפרמטרים שלו, ואם האות נעלם, הוא עובר אוטומטית להפעלה באמצעות סוללה.
2. הסוג השני של UPS ממיר בתחילה אנרגיה חשמלית, ומביא אותו לצורה אופטימלית, כלומר, "מיישר" את המאפיינים. במקרה חירום, הוא גם עובר למצב אספקת חשמל מהסוללות המובנות.

המתח משתנה בשני שלבים:

• טרנספורמציה ראשונה ממשתנה 220V לתוך קבוע 12V;
• שלב שני: זרם ישר מומר חזרה לזרם חילופין 220 וולט ו-50 הרץ.

זה הכרחי כדי להשיג את פרמטרי הזרם ה"מוחלקים" ביותר, המאפשרים להאריך את חיי השירות של רכיבים חשמליים של ציוד דוד. יתר על כן, יש לטעון את הסוללות כל הזמן.

לְהַתְקִין אל-פסק סוג 1 יש לעשות זאת רק אם הבעלים בטוח שפרמטרי הרשת נמצאים בגבולות הנורמליים, או כאשר כבר קיים מייצב כללי בכניסה לבית.

במקרים אחרים מומלץ להשתמש UPS עם מעגל "החלקה"כפי שמעידות חברות שירות, אחוז גבוה של תקלות נובע מבעיות באיכות החשמל המסופק.

האם ניתן להשתמש ב-UPS עבור מחשבים

פרמטרי המתח המסופק לצרכן בדוד הגז חשובים. ההתאמה הנכונה צורת גל סינוסואידלית של אות הקלט ו צירוף מקרים של פאזות.

זו הסיבה שלא מומלץ להשתמש במערכת UPS ביתית (למחשב), אלא רק כמוצא אחרון לפרק זמן קצר.

כיצד לחשב UPS

רוב הדוודים והמשאבות לא ידרשו קיבולת גדולה של מערכת אל-פסק. בממוצע, תצטרכו 300-350 וואט אם יש משאבה אחת, אז עבור שתיים - 450-550 וואטכדאי לשים לב גם לקיבולת הסוללות ולהספק המטען של ה-UPS. אם תכפילו את זרם הטעינה עד 10, אנו מקבלים את קיבולת הסוללה המקסימלית האפשרית שהמטען יכול להתמודד איתה באמפר-שעה.

מותר להשתמש בסוללות הליום או רגילות. הסוג הראשון בטוח, אך העלות פי 2-3 גבוה יותר, מאשר מצברים רגילים לרכב. אבל עדיף לא לחסוך כאן: מצברים גדולים לרכב לא יכולים להיות זולים מדי. עם קיבולת סוללה של בערך 50 אמפר/שעה חיי הסוללה יהיו כ-8 שעות, א ב-95-100A/h למשך כ-24 שעות.

בחירת ממירים

ממיר הוא רכיב חשוב במערכת UPS - מכשיר הממיר זרם ישר מהסוללה לזרם חילופין (220V).

אנשי מקצוע ממליצים להשתמש במכשירים כמו שירות רווחי לקוחות (CPS) (לְדוּגמָה: 3500, 7500 ו-5000 PRO).

תיאורטית, אתה יכול להרכיב ממיר בעצמך, עם זאת, לא ניתן יהיה להקים אותו ללא ידע מיוחד וציוד מקצועי.

חיבור DIY

מה נדרש:

1. ממיר.
2. סוללות.
3. מטען אוטומטי עבור סוללות.
4. חָזָק חוטי נחושת.
5. טיפים ומסופים לחיבור סוללות.
6. מפתחות ברגים ו מברגים.
7. שני ממסרים כדי להחליף מצבים.
8. מאוורר קירור.

הסוללה מחוברת באמצעות חוטי נחושת, עם הדקים וקצוות מותקנים מראש (רצוי עשויים נחושת, לא ניתן להשתמש באלומיניום). חשוב לעקוב אחר דיאגרמת החיבור: "+" ל-"+", ו-"-" ל-"-"יש להדק את החיבורים היטב כדי להבטיח מגע טוב.

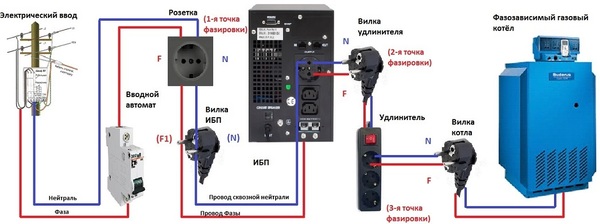

תמונה 1. דיאגרמת חיבור של אספקת חשמל רציפה לדוד הגז. כל חלקי המערכת מסומנים.

כמו כן, חוטי המטען האוטומטי מחוברים למסופי הסוללה; עדיף להשתמש בחוטים רגילים. מטענים לרכב — הם קוראים את הקריאות ממגעי הסוללה ו(במידת הצורך) מפעילים את זרם הטעינה בעצמם ברגע שהמתח יורד מתחת לנורמה. הממסר הראשון משמש להעברת הדוד והמשאבה לממיר (ברגע שמתח החשמל נעלם), והממסר השני מסייע בהפעלת הסוללות. מומלץ להשתמש במקרר (ממחשב) כדי לקרר את הממסר.

בדיקת פעולת מערכת ה-UPS של המחשב על הדוד

ניתן לחלק את בדיקת ה-UPS שהתקבל לשני הליכים:

• בדיקת תהליך טעינת הסוללה.
• בדיקת פעולת הדוד והמשאבה מסוללות.

כדי לבדוק את הטעינה, הפעל את ספק הכוח והמתן 30-40 דקות. אם אפשר, הסר (פתח) את התקעים שעל הסוללה והבט פנימה: שחרור בועות הוא נורמלי, ורתיחה של התמיסה מעידה על כך שזרם הטעינה גבוה מדי. יהיה עליך להגדיל את קיבולת הסוללה או להפחית את זרם ההתנעה.

כדי לבדוק את תהליך הפעולה של המערכת כולה יש צורך לבדוק את פעולת הדוד והמשאבה כאשר הרשת מנותקת, מופעל על ידי סוללות טעונות מראש.

חשוב לא לחבר צרכנים מיותרים, רק את ההכרחיים ביותר. חשוב גם לתעד את זמן הפעולה שבו הציוד יפעל באופן אוטונומי.

בטיחות ותחזוקה

בעת הרכבה ותפעול המערכת המוגמרת מונחים על ידי הכללים הבאים:

1. החוטים משמשים בשלמותם (ללא נזק).
2. זרם הטעינה לא צריך להיות גדול מהקיבולת הכוללת של הסוללות., אחרת הם עלולים להתחמם יתר על המידה.
3. החדר חייב להיות מאוורר כראוי., מכיוון שנפלטים גזים רעילים בעת טעינת מצברי רכב.
4. ציוד חשמלי מחובר להארקה. הארקה באמצעות גופי אינסטלציה (צינורות, סלילים, רדיאטורים לחימום) אסורה.
5. פעם בחודש, בדקו את הדקי הסוללה., הסירו לכלוך ושכבות תחמוצת המתפתחות אשר משבשות את המגע בין הסוללה לממיר.
6. בדקו את מפלס המילוי של הרדיאטורים מעת לעת, אם הם מטופלים ומוסיפים מים מזוקקים. עם כמות קטנה של מים, לוחות העופרת של הסוללה מתחילים "להתפורר".

סרטון שימושי

צפו בסרטון המסביר כיצד לבחור ספק כוח רציף לדוד גז.

התוצאה של החיסכון

כשיוצרים UPS בעצמכם, יש סיכוי לחסוך כ-25-30% מהקרנותאבל המכשיר שנוצר יהיה נחות מאנלוגים של היצרן: מבחינת מידות, בטיחות ופונקציות נוספות, כולל קריאות מכשירים.
