הפסקות חשמל אינן בעיה! כיצד לבחור UPS לדוד גז

UPS ומייצב מתח הם מכשירים בעלי מטרות שונות.

UPS, קודם כל - אספקת חשמל לשעת חירום, והמייצב - מאזן מתח, מחליק "עליות".

מה עדיף לדוד גז: UPS או מייצב מתח

UPS מקוון איכותי זה יכול גם להחליף מייצב, מכיוון שהשוואת מתח היא תפקידו הנוסף.

אבל סוג UPS «אינטראקטיבית ליין» (כולל עם גל סינוס תקין) מבחינת יעילות ייצוב הזרם החשמלי נחות ממייצבים נייחים מסורתיים.

בהתאם לכך, מומחים ממליצים לחבר דודי גז כדי לספק חשמל לחירום באופן הבא:

1. UPS מקוון, ממנו - קלחת.
2. מייצב נייח, אליו - מקור מהסוג "לא מקוון" או "אינטראקטיבי עם הקו", ואז הדוד.

אילו סוגי מקורות קיימים?

ספקי כוח רציף קונבנציונליים ניתן לחלק ל-3 קטגוריות:

• לא מקוון, שבו מותקנות סוללה בעלת קיבולת קטנה וממיר מתח.
• קו אינטראקטיבי, אשר דומים מבחינה טכנית ל-Off-Line, אך כוללים גם מייצב מתח פשוט משולב.
• און ליין, אשר בעלי ממיר כפול מלא עם מערכת ייצוב מתח יציאה.

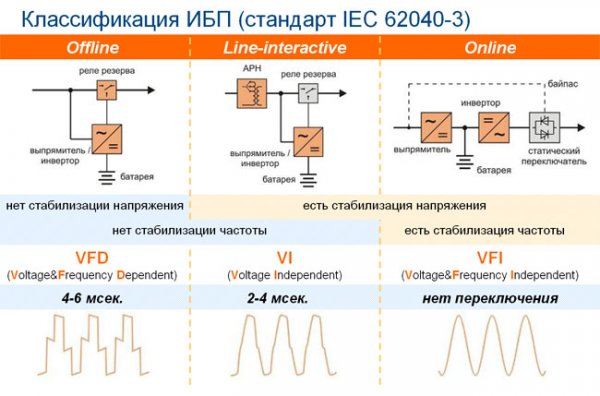

תמונה 1. השוואה בין שלושה סוגי UPS: Offline (משמאל), Line-interactive (מרכז) ו-Online (מימין).

מכשיר מסוג לא מקוון נדלק רק אם מתח הכניסה יורד מתחת לסימון 170-175 וולט או עולה גבוה יותר 240-250 וולטבמצב זה, המכשיר מתנתק מהרשת ומפעיל את הדוד המחובר באמצעות סוללה משולבת. ככלל, מכשירים כאלה נדירים כיום. החיסרון העיקרי שלהם הוא פגיעות לעליות מתח.

הסוג הנפוץ ביותר של מכשיר הוא ה-"Line-Interactive"בנוסף לאספקת חשמל לשעת חירום, הם מייצבים מעט את מתח המוצא. סוג זה של אספקת חשמל רציפה מותנה מחולק ל-2 תת-מינים:

• עם סינוסואיד לא סדיר (בקירוב);
• עם גל סינוס תקין.

תת-מין שני עדיף, מכיוון שהמכשיר "מייצר" מתח יציב יותר. אבל, ככלל, הוא מיוצר לשימוש בסוללה חיצונית. אגב, מכשירים כאלה נקראים לעתים קרובות גם "מייצב עם פונקציית UPS". במהות, זה אותו דבר.

הגרסה המודרנית ביותר של ספק כוח רציף היא מכשיר מסוג "און-ליין".

הוא צובר מטען באופן רציף בסוללה המותקנת ומספק ממנה מתח מתמיד למכשיר, ובכך מספק מתח יציאה יציב ועקבי למכשיר המחובר.

החיסרון המשמעותי היחיד של מכשירים כאלה הוא שימוש בסוללות יקרות (כמו AGM). באותו «אינטראקטיבית ליין» הסוללה מופעלת רק אם מתח הקלט מנותק לחלוטין או הופך לא יציב (עולה על מתח הקלט המותר).

צריכת חשמל וחיי סוללה

דירוג ההספק של UPS מציין את עומס השיא האפשרי שלו. רוב דודי הגז אינם צורכים יותר מ 300 וואט במצב שיא (כאשר המשאבה, ההצתה ומאוורר תא הבעירה פועלים), אך יש לבדוק מידע זה בגיליון הנתונים הטכניים. במצב פעולה סטנדרטי, הצריכה, בממוצע, היא עד 150 וואט. בהתאם לכך, למערכת ה-UPS שנרכשה חייב להיות דירוג הספק גבוה מהספק השיא של הדוד.

חיי הסוללה תלויים ישירות בקיבולת הסוללות המותקנות במערכת ה-UPS, כמו גם ברמת צריכת החשמל על ידי הדוד עצמו (מחושב מדד זה בצורה הטובה ביותר באמצעות מדי וואט המחוברים לשקע).

הדגמים הפשוטים ביותר משתמשים בסוללות עופרת-חומצה 7—12 אה. במקומות היקרים יותר - עד 100 אה.

נוסחה לחישוב חיי סוללה: T=U*Ah*N*K/P, אֵיפֹה: ט — חיי סוללה בשעות. יו — מתח הסוללה המותקנת (ברוב מערכות ה-UPS — סוללות 12 וולט).

אה — קיבולת הסוללה. נ — מספר סוללות. ק — גורם המרה (ניתן להשתמש בגורם ה"אוניברסלי" — 0.75). פ — צריכת חשמל ממוצעת של הדוד בוואט.

אילו סוגי סוללות מותקנות במערכת UPS

ניתן להשתמש כיום בסוגי הסוללות הבאים ב-UPS:

• חומצת עופרת;
• ליתיום-יון;
• ניקל-קדמיום.

האפשרות הנפוצה ביותר (וזו שמומחים ממליצים לתת לה עדיפות) היא עופרת-חומצה. הם זולים, מרווחים, דורשים תחזוקה מינימלית, קלים לחיבור ונטענים במהירות. הם מחולקים באופן קונבנציונלי ל- נוזל וג'ל (בהתאם למצב הפיזי של האלקטרוליט בו נעשה שימוש). האחרונים אמינים ועמידים יותר, אך יקרים יותר.

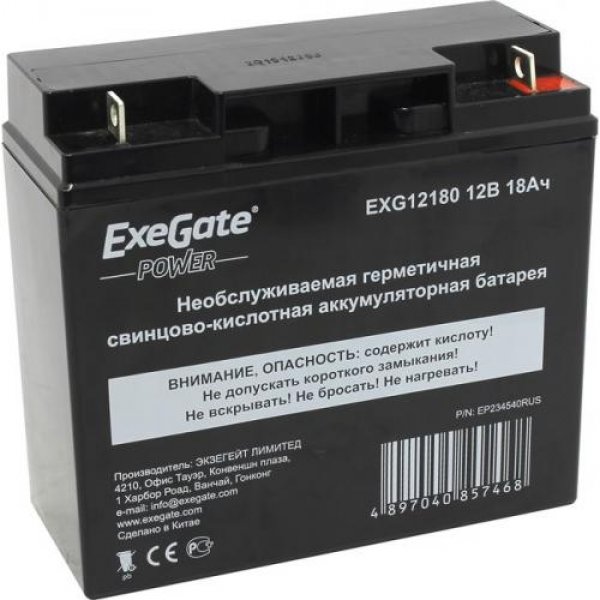

תמונה 2. סוללת עופרת-חומצה לאספקת חשמל רציפה מהיצרן ExeGate Power.

החיסרון היחיד של כל סוללות העופרת-חומצה הוא הכישלון המהיר שלהן. עם שימוש תכוףהם נועדו לפעול לעתים רחוקות ולפרקי זמן קצרים. כלומר, הם מתאימים אם החשמל בבית כבוי לעתים רחוקות ולזמן קצר.

ליתיום-יון — עמידות יותר מסוללות עופרת-חומצה, אך גם יקרות יותר. עם זאת, כאשר הן במצב סרק, הן מתחילות לאבד את קיבולתן. לפיכך, הן אינן מתאימות אם הצורך בחשמל חירום הוא נדיר. אלא לשימוש קבוע, כאשר יש צורך לפרוק אותן לפחות באופן חלקי. 3-4 פעמים בחודש, הם מושלמים.

ניקל-קדמיום — למרות שהן מיוצרות בטכנולוגיה ישנה, ​​הן עמידות בפני שינויי טמפרטורה. חסרונות: סוללות אינן מתוחזקות, רעילות ביותר (עדיף לא להשתמש בהן במגורים), יקרות, וגם בעלות "אפקט זיכרון".

גודל, משקל ושיטת התקנה

גודל ומשקל ה-UPS תלויים ישירות בקיבולת הסוללות המותקנות ובסוג מייצב המתח המשולב.

ספק הכוח האל-פסק עצמו ללא סוללות שוקל, בממוצע, מ-2.5 עד 10 ק"גסוללה ב-7 אה חומצת עופרת - בערך 1.5-2 ק"ג.

מכשירים קטנים בדרך כלל כוללים סוללה מובנית הניתנת להחלפה, בעוד שבמכשירים יקרים יותר יש סוללה חיצונית (המאפשרת לחבר מספר סוללות בו זמנית בחיבור מקבילי).

מאפיינים נוספים שיש לקחת בחשבון בעת ​​בחירה

וגם בעת בחירת UPS, נלקחים בחשבון המאפיינים הבאים:

• מתח כניסה וטווח תדרים (אם חורגים מהמגבלות שצוינו, הפעולה מועברת לסוללות בלבד);
• צורת גל של מתח המוצא (טוב יותר - עם גל סינוס תקין).

באשר ליצרן, חלק מהטובים ביותר, על פי הצרכנים, מבחינת מחיר-איכות, הם UPS מהחברות הבאות:

• נגמ"ש;
• כוח לוגיקה;
• כֶּתֶר;
• פאוור ווקר;
• מוסטק;
• פאוורקום;
• מוּחלָט.

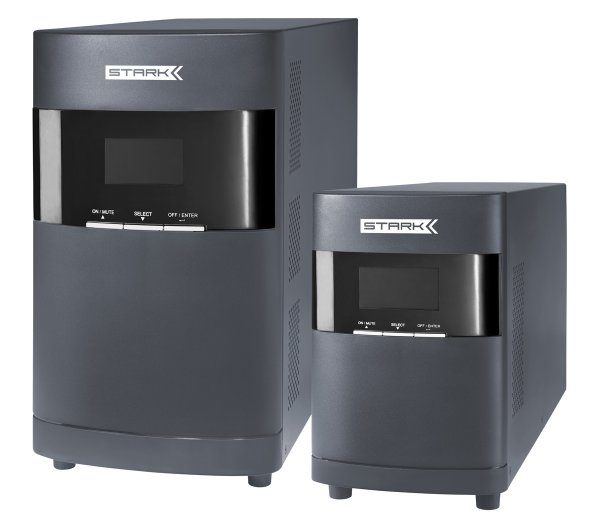

תמונה 3. שני מערכות אל-פסק (UPS) בגדלים שונים לדודי גז של היצרן Stark. המכשירים מצוידים בתצוגה אלקטרונית.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד לבחור מערכת UPS לדוד חימום גז.

איזה ספק כוח רציף לבחור

האפשרות האידיאלית היא משהו כמו "און-ליין" עם גל סינוס אמיתי, עובד עם סוללות חיצוניות. חלופה היא שילוב של מייצב מתח נייח עם גל סינוס אמיתי ומערכת UPS מסוג «לא מקוון» (ללא ייצוב מתח) או «אינטראקטיבית ליין» (עם ממיר ליניארי). מומלץ לחשב את קיבולת הסוללה/ות בנפרד, בהתבסס על תדירות ניתוק החשמל בבית וכמה מהר אספקת החשמל חוזרת למצב חדש.
