הגדרת חימום עצמאית ופשוטה: כיצד לחבר דוד לדוד גז דו-מעגלי
דוודי זרימת גז דו-מעגליים מספקים בו זמנית מערכות חימום ואספקת מים חמים (HWS). דגמים ביתיים אינם חזקים מספיק למשפחה של מספר אנשים.
לדוגמה, מקלחת אחת בלבד צורכת עד 15 ליטר מים חמים לדקה, ודודי ביתיים נותנים הפסקה רק 13-15 ליטר. אם שני צרכנים או יותר פועלים בו זמנית, לחץ המים החמים יירד משמעותית.
ניתן לפתור את הבעיה על ידי החלפת הדוד, אך הדבר ידרוש אישור מרשויות הפיקוח. חלופה היא לחבר את הדוד לדוד מים קיים. דוד הוא מיכל אחסון המאחסן מים מחוממים לצורכי מים חמים. הוא מאפשר אספקת מים חמים למספר צרכנים בו זמנית תחת הלחץ הנדרש, אך הוא תופס מקום רב, ואם מחובר בצורה שגויה, מהווה איום על בריאות האדם.
סוגי דוודי גז דו-מעגליים עם דוד מובנה: האם הם נחוצים?
דוודים משמשים יחד עם דוודי גז חד-מעגליים וכפולים. במקרה השני, היחידה עצמה פועלת רק לחימום. עצמאי ומובנה דוודים.
הראשונים נרכשים לעתים קרובות בנפרד, בעלי קיבולת גדולה, מתאימים להתקנים בעלי מעגל יחיד וכפול מסוג פתוח וסגור. דורשים חיבור מורכב.
מיכלים מובנים הם חלק מפתרונות מוכנים מבוסס על דוודים דו-מעגליים. קומפקטי בשל נפח קטן, מצויד באוטומציה מתקדמת מהמפעל, קל לחיבור.
חָשׁוּב! נפח הדוד הנפרד נבחר באופן יחסי לקיבולת הדוד. אם המיכל גדול מדי, המים בו לא יתחממו לטמפרטורה הנדרשת. לפי תקני סניטריים 60 מעלות צלזיוס. זה כרוך בהופעתן של מושבות מסוכנות של לגיונלה.
למכשירים מודרניים עם מיכלי אחסון מובנים יש פונקציה "אנטי-לגיונלה": הדוד מתחמם אוטומטית מעת לעת. עד 65 מעלות צלזיוס למשך 30 דקותובכך הורגים חיידקים מזיקים.
דוודי גז דו-מעגליים עם מחממי מים נבדלים במיקום, בסוג מיכל האחסון ובקיבולתו.
לפי מיקום: עומד על הרצפה, ללא תלות באנרגיה ותלוי על הקיר
דוודים רצפתיים ללא תלות באנרגיה נבדלים בגודלם הגדול ועוצמה גבוהה. מסת מכשיר החימום ללא נוזל מגיעה 100 ק"גמצויד בדודים מובנים בנפח של עד 120 ליטר, מותקן על קיר חיצוני או מותקן על הרצפה — 50–500 ליטר.

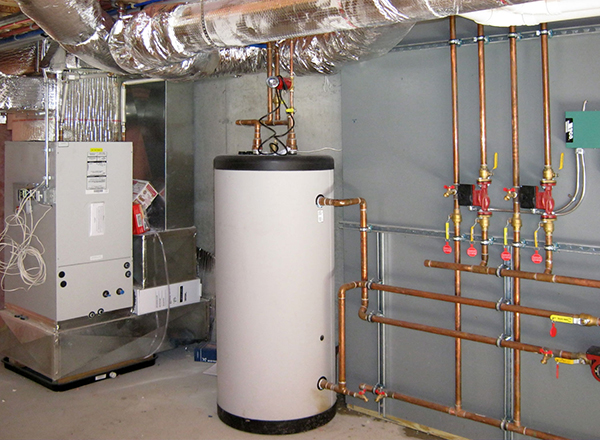

תמונה 1. דוד גז דו-מעגלי עומד על הרצפה עם דוד חימום עקיף, המותקן בחדר מיוחד.
לעיתים קרובות דורשים מיקום בחדר דוודים מאובזר במיוחד. הם מחממים ומספקים מים במהירות, אבל רגישים לעליות מתח. הם יוצרים בעיות בעת חיבור מערכת הסירקולציה.
ציוד המותקן על הקיר קטן וחלש יותר מציוד המותקן על הרצפה. הוא אינו דורש חדר נפרד, וניתן להתקין אותו בחדרי אמבטיה ומטבחים. בדרך כלל הוא מצויד במיכלי חימום עקיפים מובנים. קיבולת 10-60 ליטר עם חימום קבוע של נוזל על ידי מעגל מים משני.
לעתים רחוקות יותר הם מחוברים לדודים נפרדים בעלי נפח דומה. למחליף החום שלהם יש חתך פנימי קטן, ולכן המכשירים מפחד מקנה מידה ורגישים מאוד לאיכות המים.
לפי סוג דוד עם תנור חשמלי
דוד חימום ישיר מצויד בגוף חימום משלו, מעלה ומתחזקת באופן עצמאי את טמפרטורת המים. לעתים קרובות זהו תנור חשמלי צינורי (TEN), מופעל על ידי רשת החשמל או הגז. התקנת האפשרות השנייה דורשת גם אישור מרשויות הרגולציה.
מערכת המים החמים עשויה להתבסס אך ורק על מיכל אגירת חימום ישיר, תוך עקיפת החיבור לדוד.
לדודי חימום עקיפים אין גוף חימום פעיל משלהם. מיכל המים מכיל סְלִיל, עובר דרכו נוזל קירור, שחומם מראש במכשיר חימום אחר. הם מותקנים עם ציוד גז בעל קיבולת של החל מ-25 קילוואט, כדי שהאוטומציה תפעל, נדרש חיבור לרשת.

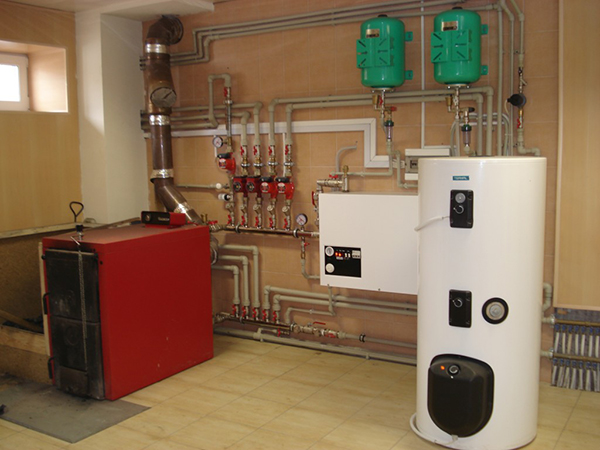

תמונה 2. דוד גז דו-מעגלי עם דוד משולב מחמם את המים במיכל עקב פעולת הסליל.
לדודי חשמל משולבים יש סליל הפועל על עיקרון עקיף וגוף חימום המחמם ישירות את המים במיכל. גוף החימום שומר על הטמפרטורה ברמה הנדרשת, אבל רוב החימום מסופק על ידי הסליל.
הַפנָיָה! התקני אחסון משולבים מתאימים לציוד בעל צריכת הספק נמוכה במעגל יחיד או כפול. להפחית את צריכת החשמל במהלך עונת החימום, תוך מתן חימום המים הדרוש במהלך כל חיי השירות.
כיצד לחבר מכשיר לדוד עם שני מעגלים
הדוד נבחר לאחר קביעת סוגו, מיקומו ונפחו ביחס להספק של דוד המים. במיכלי אחסון עקיפים ומשולבים, מומלץ לספק הגנה נוספת מפני אבנית בתוך הסליל.
תְשׁוּמַת לֵב! אסור לחבר את הדוד לפני שהדוד מופעל שירות גז.
דיאגרמת חיווט
דיאגרמת חיווט תלוי בסוג המיכל:
מכשיר חימום ישיר
צינור הכניסה של מיכל האחסון מחובר לכניסת אספקת המים הקרים. צינור היציאה הוא לכניסה למעגל השני של הדוד.
מים קרים זורמים ישירות לדוד, שם הם מתחממים עד 60 מעלות צלזיוס תחת השפעת גוף החימום.
מהדוד, הנוזל נשלח לדוד, תוך איבוד מים בדרך. כמה מעלות טמפרטורה. עוברים דרך מחליף החום השני של מכשיר החימום, המים משקמים הפסדים ונכנסים למערכת המים החמים דרך שסתום יציאת הדוד.
חימום עקיף ומשולב
יש להם שני צינורות נוספים מהסלילים. הם מחוברים למעגל הראשון של הדוד. תוכנית ההפעלה מניחה שנוזל הקירור המחומם של מערכת החימום יעבור תחילה דרך סליל המצבר, ורק לאחר מכן יגיע לרדיאטורים.
בשל כך, הסליל מספק את שיפוע החימום העיקרי של מי הברז. מים קרים מוזנים ישירות לתוך התקן האחסון, נוזל מחומם מנותב למעגל מים חמים של הדוד.
בעת הפעלה וכיבוי תקופתיים של המבער על ידי אוטומציה של הדוד הפועל עם דוד חימום עקיף, מומלץ לשנות את תרשים החיבור של המיכל. הפעלה וכיבוי של הדוד מצביעים על כך שהמים במיכל האחסון אינם מתחממים לטמפרטורה הנדרשת. 60 מעלות צלזיוס.
צינורות אספקת המים החמים של דוד המים אטומים, והמים מהדוד נשלחים מיד לצרכנים. קצב חימום הנוזל תלוי אך ורק בכוח מערכות חימום, בלתי אפשרי להפעיל מערכת זו בקיץ.

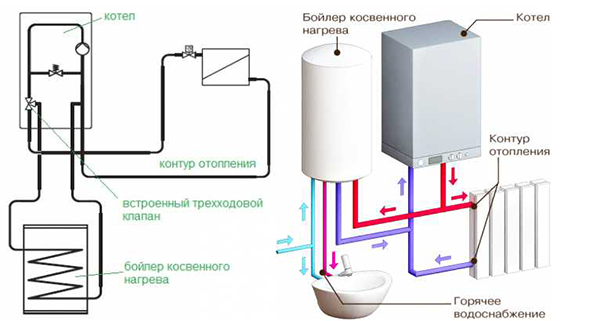

תמונה 3. תרשים חיבור של דוד חימום מים עקיף לדוד גז דו-מעגלי.
חומרים וכלים
האלמנטים הפנימיים של הדוודים עשויים עשוי נחושת, פלדה או ברזל יצוק. גופי חימום וסלילים עשויים נחושת או פלדה. דפנות הפלדה של המיכל חשופות לקורוזיה, חיי השירות לא עולה על 15 שנים. קירות ברזל יצוק הם מסיביים ויקרים כפליים, אבל הם עובדים כמו שצריך. עד 90 שנה.
בעת התקנת דוד, מסופקים חיבורי צינורות ניתנים להסרה. לשם כך תצטרכו:
- סרט מדידה, עיפרון, גיר;
- מקדחת פטיש עם סט מקדחות (לייצור חורים לצינורות, אלמנטים להרכבה על הקיר);
- מפתחות מפתחות מתכווננים ומפתחות מפתחות (מומלצים דגמים עם ראצ'טים);
- סט מברגים;
- צְבָת;
- מִצבָּטַיִם;
- איטום מפרקים (פשתן, סרט FUM, חוט אינסטלציה);
- חומרי איטום;
- שסתומי סגירה, טיז;
- הוֹלֵם;
- צינורות.
אם לא ניתן לארגן חיבורים ניתנים להסרה, הם משמשים צינורות פוליפרופילן, מרותך באתר.
התקנה ובקרת איכות שלב אחר שלב
כל העבודה מתבצעת כאשר הציוד כבוי והנוזל מוסר מהמערכת.
- סימון המחברים בעזרת עיפרון או גיר. קידוח חורי הרכבה.
- בדיקת כושר נשיאת העומס של הקיררלוונטי לדגמים המותקנים על הקיר. האביזרים הכלולים ביחידת האחסון מותקנים על הקיר ונטענים בשקיות מלט או חול בקצב כפול מהעתודה.
אם חומר הקיר יכול לעמוד בעומס 100 ק"ג, אז אתה יכול לתלות דוד בנפח של עד 50 ליטר
- הצבת המיכל על הקיר או על הרצפה.
- חתך באספקת המים.
- התקנת שסתומי לחץ עודף לאורך זרימת המים.
- התקנה של מיכל התפשטות.
- מילוי מים ובדיקת אטימות החיבורים. אם לאחר שעה של השבתה המערכת המלאה במים אינה דולפת, אזי אטימות החיבורים משביעת רצון.
- חיבור הציוד לרשת, בדיקת פעולתו.
סרטון שימושי
מהסרטון תוכלו למצוא את דעתו של מומחה כיצד יעבוד דוד עקיף עם דוד של שני מעגלים.
מאפייני פעולה, מניעת תקלות
קירות דוד תקין נמצאים בטמפרטורת החדר, המכשיר אינו משמיע רעש ואינו צורך חשמל מעבר לזה שצוין בדרכון. מתחמם תוך 20-30 דקות.
חימום ממושך מעיד על הצטברות אבנית או פסולת במיכל. ניתן לפתור את הבעיה ניקוי מכני או כימי. שניהם דורשים ניקוז המים והוצאת המיכל.
עבור הראשון הפירוק בעיצומו דוודים, קירות וגופי חימום מנוקים באופן ידני. לניקוי יבש אין צורך בפירוק.
מיכל האחסון שהוסר מתהפך, תמיסה של חומצת לימון או חומר נגד אבנית נשפכת לתוך צינור כניסת המים הקרים, והדוד נשאר בצורה זו. במשך כמה שעות. לאחר מכן, נוזל הניקוי מסונן, המיכל מותקן במקומו ונשטף במים.
גוף דוד חם מעיד על ירידה בלחץ במיכל עקב סדקים מיקרוסקופייםאי אפשר לתקן את הבעיה בעצמך; יש לתקן או להחליף את המכשיר.
