כללים לחיבור דוד גז דו-מעגלי: כיצד להימנע מטעויות?

אנשים רגילים לעובדה שדירות עירוניות חמות ונעימות, ניתן לפתוח את ברז המים החמים בכל עת ולשטוף כלים או לעשות מקלחת חמה.

אותה נוחות רצויה בבית כפרי. אבל מחוץ לעיר אין מערכת חימום ואספקת מים מרכזית. ולכן, נדרשת כאן גישה מיוחדת.

דוודי גז דו-מעגליים מודרניים נחלצים לעזרה, הם מאפשרים לכם לספק לביתכם גם חום וגם מים חמים, תוך שהם קומפקטיים, לא תופסים הרבה מקום וקל לניהול.

מהם דודי גז דו-מעגליים וכיצד הם שונים מדודי גז חד-מעגליים?

עקרון הפעולה של המכשיר הוא כדלקמן: ישנן שתי קווי מתאר, יתר על כן, הם פועלים באופן עצמאי זה מזה.

אחד מבטיח אספקה ​​ללא הפרעה ותפעול נכון נוזל קירור במערכת החימום, שְׁנִיָה — במערכת אספקת מים חמים.

מחליפי חום (ראשיים ונוספים) מאפשרים ביצוע שתי משימות: מחממים את נוזל הקירור המסתובב במערכת החימום ואת המים לאספקת מים חמים. דוד חד-מעגלי אינו יכול להתפאר ביכולות כאלה. הוא מצויד במחליף חום אחד, ולכן הוא משמש רק לאספקת חום לבית.

תרשים התקנה וחיבור המכשיר: תכונות

ראשית, נקבע היכן ומדוע נתקין את הציוד, נקבל מפרטים טכניים ו תיעוד תכנון בשירות הגז, אשר מחבר את המכשיר לצינור הגז הראשי. כל שנותר הוא לחבר את הדוד לקיר, לחבר אליו את הצינורות הדרושים, להתקין ארובה ולחבר את המכשיר לרשת החשמל.

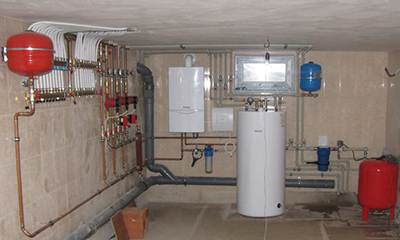

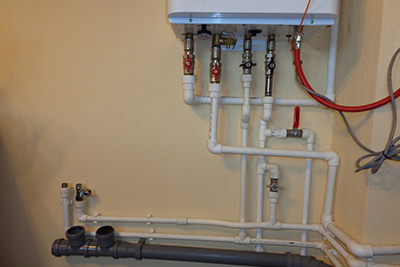

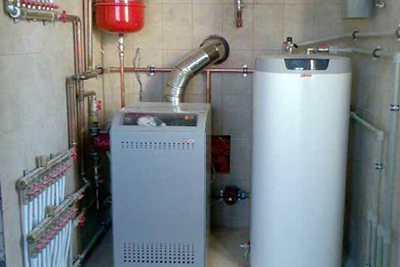

תמונה 1. תרשים של חיבור צינורות חימום ואספקת מים לדוד גז דו-מעגלי עם דוד.

דוד דו-מעגלי לא תמיד מסוגל לספק דרישות מים גבוהות עבור מים חמים (בית כפרי ענק, צריכת מים מוגברת במשפחה גדולה), במקרה זה רציונלי יותר להשתמש דגמים עם דוד (חיצוני או פנימי).

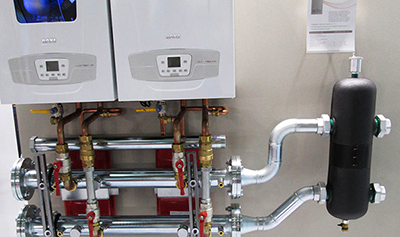

קשירה נכונה מאפשר לפצות על התפשטות תרמית ולמנוע עלייה בלחץ בצינורות לערכים קריטיים, להבטיח הסרת אוויר, למנוע סתימות במערכת.

אילו חומרים וכלים יידרשו וכיצד ייעשה בהם שימוש?

בחירת החומרים והכלים תלויה בשיטות ובסכימה של חיבור המכשיר. להתקנת הדוד תצטרכו:

• סוגריים, ברגים, דיבלים, פלס — לחיבור המכשיר לקיר;
• שסתומי כדור, חיבור נשלף "אמריקאי" 1/2 אינץ' DN15 — לחיבור צינורות מים קרים ואספקת מים חמים;
• שסתומי כדור, "אמריקאי" 3/4 אינץ' DN20 — לחיבור מערכת החימום;
• אביזרים (T-ים, מחברים, מרפקים), אומים, מחברים — להתקנת צינורות;
• סרט איטום, גרירה, משחה, חוט איטום — לאיטום מפרקים;
• מסנן מים גס, מסנן מגנטי — על מנת למנוע אספקת מים מזוהמים ולהגן על מחליף החום מפני משקעי מלח;
• מתג אוטומטי 2A, שקע או כבל תלת-גידי VVG 2.5 מ"מ² — לחיבור לאספקת החשמל;
• צינורות למעגל חימום וארובה;
• סט מפתחות, מברגים, מסור או חותך צינורות, כלי לחיתוך הברגות צינורות, פצירה, מקדחה.

אם משתמשים בצינורות פלסטיק, מתכת-פלסטיק או נחושת, סט חלקי ההתקנה והכלים עשוי להשתנות.

מיקום ההתקנה

המקום הטוב ביותר להתקנת דוד, במיוחד אם משתמשים במערכת צנרת מורכבת ודוד חזק, הוא חדר נפרד (מרתף, קומת קרקע, חדר דוודים, מבנים חיצוניים) - המידות נקבעות בהתאם לתקנים הנוכחיים.

הֶתקֵן עד 60 קילוואט (בדרך כלל כל אלה דגמים המותקנים על הקיר) ניתן למקם בכל חדר, כולל במטבח.

הדוד בבית פרטי ממוקם ליד הקיר החיצוני. גרסת הרצפה דורשת התקנה של בסיס שאינו דליק (בטון, מתכת, חרס). יש לוודא גישה חופשית לציוד ו חילופי אוויר טובים.

שלבים

חיבור והתקנה מתבצעים בכמה שלבים.

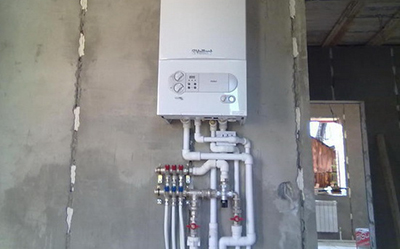

התקנת דוד

ראשית, המכשיר מחובר לקיר באמצעות תבנית הרכבה, סוגריים, ברגים ודיבלים. מחברים מסופק בדרך כלל כסט.

יש לכוונן את הסוגריים באמצעות פלס כדי למנוע כל עיוות קל ולהבטיח חיבור מדויק לאחר מכן של כל רכיבי המערכת.

קיר העשוי מחומר דליק מוגן על ידי מסך העשוי מפלדת קירוי, אסבסט, קרטון בזלת, מיניריט. באמצעות סימונים נקבע מקום לציוד וארובה. אבטחו את מוט חיבור הצינורות (כלול בערכה), הסירו את התקעים מצינורות הדוד ותלו את המכשיר על הסוגריים.

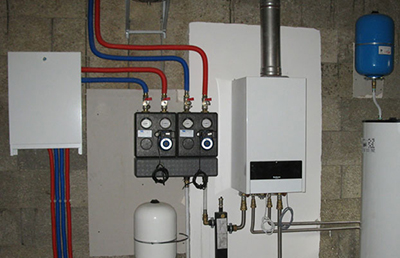

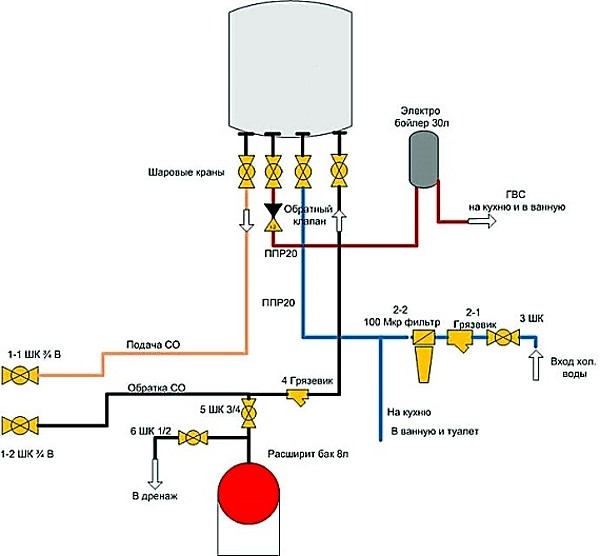

חיבור מערכת החימום

במהלך הפעולה, יידרש ניקוי ואולי החלפה של מסנני מים או תיקון והחלפה של הדוד עצמו, לכן אנו משתמשים בשסתומי סגירה (כדוריים) בעת התקנת צינורות. אנו מחברים אותם לפירי המכשיר. באמצעות חיבור אמריקאי נשלף, המאפשרים לך להסיר במהירות את הדוד במידת הצורך.

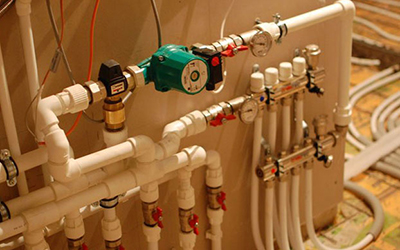

אנו מגדירים אורך הצינורות הנדרש לחיבור הדוד למערכת אספקת המים, אנו חותכים את החתך הנדרש, יוצרים הברגה בעזרת כלי מיוחד, מבצעים את החיבור, מחברים את כל האלמנטים בעזרת מחברים, אביזרים וכו'.

שמנו פילטר על צינור המים שמביא את המים ניקוי גס מים ו מסנן עדין מגנטיזה יבטיח היעדר זיהומים זרים, לכלוך במערכת אספקת המים ומשקעי מלח (אבנית) במחליף החום. אנו אוטמים את חיבורי ההרכבה.

אנו מתקנים את המסנן הגס (החץ מצביע לכיוון הדוד) ואת שסתומי הכיבוי בקו ההחזרה, ומחברים את הצינור למכשיר באמצעות תרשים דומה.

אנו מתקינים שסתומי סגירה על הצינור המספק את נוזל הקירור למערכת (יציאה מהדוד). אנו מקבעים אותם על הצינור באמצעות מחבר הברגה, מחברים אותם לצינור הסתעפות באמצעות "אמריקאי".

מעגל מים חמים

אנו מתקינים שסתום סגירה על הצינור המספק מים חמים (יציאה מהדוד) לצרכים ביתיים, אנו משתמשים בחיבורים אמריקאיים לחיבור לצינור הסתעפות של המכשיר.

חיבור הדוד לרשת החשמל

יֵשׁ 2 אפשרויות חיבורבאמצעות כבל מבודד בעל שלושה גידים או כבל עם תקע, שבדרך כלל מסופק עם הציוד:

1. אנו מתקינים מפסק חשמלי של 2 אמפר ליד הדוד. (כדי שניתן יהיה לנתק אותו במהירות במידת הצורך), אנו מניחים את הכבל. אנו מחברים את הדוד למעגל החשמלי הכללי של הבית.
2. אנו מציידים שקע בודד בחיבור כבל דרך מפסק חשמלי.

זה גם לא יהיה רעיון רע מייצב מתח.

עיצוב ארובה

אם המכשיר מותקן על הקיר, עם תיבת אש סגורה, אנחנו עושים את זה מכשיר ארובה קואקסיאליאנו יוצרים חור בקיר ומתקינים צינור שמוביל את תוצרי הבעירה של הגז החוצה.

אפשרות זו אינה מתאימה למכשירים עומדים עקב עוצמתם הגדולה יותר וכמות תוצרי הבעירה המוגברת שלהם. במקרה זה, בנייה אנכית בלבד. הארובה מובלת כלפי מעלה (רצוי ללא כיפופים וסיבובים מיותרים) מעבר לגג בעזרת בליטה. לא פחות מ-50 ס"מיש לאטום את החיבורים.

כיצד לחבר את המכשיר לצינור הגז?

יש למקם את צינור הגז קרוב ככל האפשר לדוד. במידת הצורך, יחידת החימום ממוקמת במרחק מסוים ממקור אספקת הגז, באמצעות צינורות מיוחדיםאבל האפשרות המועדפת תהיה הארכת הצינור עצמו (זה יותר אמין ובטוח), במקרה הזה עדיף לפנות למומחים.

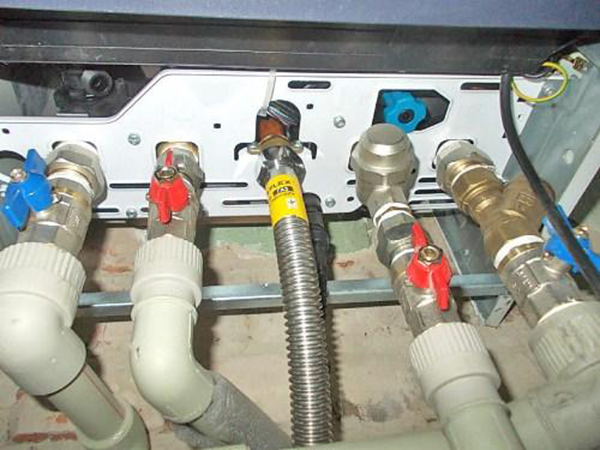

תמונה 2. דוד גז דו-מעגלי המותקן על הקיר, המחובר לאספקת הגז באמצעות צינור גמיש מיוחד.

בשלב הבא עליך:

• קבלת תנאים טכניים, אישור חיבור לקו הראשי, תיעוד תכנון (תרשים התקנה, תקשורת) עבור הדוד בחברת הגז.
• התקשרו לנציג שירות גז, אשר יחבר את הדוד לצינור הגז הראשי. חיבור עצמי אסור.
• קבל אישור להפעלת המכשיר.

סרטון שימושי

הסרטון מציג תהליך מפורט של התקנת מכשיר גז דו-מעגלי.

מַסְקָנָה

לסיכום, יש לומר כי ההתקנה ו סְבִיבָה דוּד מומחה צריך לטפל בזה, כפי שצוין בהוראות הכלולות במסמכי הרכישה.

המאסטר עסוק עבודות התקנה, חיבור והפעלהמבצע בדיקת לחץ של המכשיר, צופה כיצד מערכת הבקרה והבטיחות פועלת, מגדיר את מצב ההפעלה הנדרש, מלמד את הבעלים כיצד לטפל כראוי בציוד גז.
