לפני הקנייה, כדאי לדעת איך הכל עובד: תרשים של דוד גז דו-מעגלי ועקרון הפעולה.
חימום בית עם "דלק כחול" פופולרי בכל רחבי העולםמספר רב של שינויים של דוודי גז פותחו.
למכירה עומדים על הרצפה, מותקנים על הקיר, חד-מעגליים, דו-מעגליים, עם תא בעירה פתוח או סגור, עם מחליף חום דו-מתכתי או דוד חימום עקיף, מעובה או אטמוספרי.
בחרו את הפונקציות והעיצוב הנכונים ניתן לנסח במדויק את הדוד רק על ידי ניסוח המשימות העומדות בפני ציוד החימום.
מעגל אחד או שניים עבור דוודים המותקנים על הקיר ועל הרצפה?
ההבדל העיקרי בין דוד חד-מעגלי לדוד דו-מעגלי הוא היכולת לחמם מי ברז זורמים.
מעגל יחיד מורכב מ משלושה חלקים:
- מבערים.
- מחליף חום.
- מערכות בקרה וניהול.
מעגל כפול הרבה יותר קשה מעגל יחיד. הוא מכיל יחידות האחראיות לחימום מים חמים. זהו מחליף חום נוסף, שסתום תלת-כיווני, משאבת סירקולציה, מערכת חיישנים ואוטומציה אלקטרונית.
דוד דו-מעגלי עובד בשני מצבים:
- מצב חימום נוזל הקירור חימום. המבער שורף גז, מחמם את נוזל הקירור. הדלקת הלהבה ועוצמתה מווסתים על ידי אוטומציה מכנית או חשמלית פשוטה, נוזל הקירור נשאב על ידי משאבה.
- מצב מים חמיםהמשתמש פותח את ברז המקלחת, לדוגמה. מים מתחילים לזרום דרך הדוד, חיישן הלחץ נדלק. האוטומציה מפעילה את שסתום התלת-כיווני. נוזל הקירור החם מתחיל לזרום דרך מחליף החום המשני, המחמם את המים למקלחת. ברגע שהמשתמש סוגר את הברז, זרימת נוזל הקירור דרך מחליף החום המשני נעצרת.

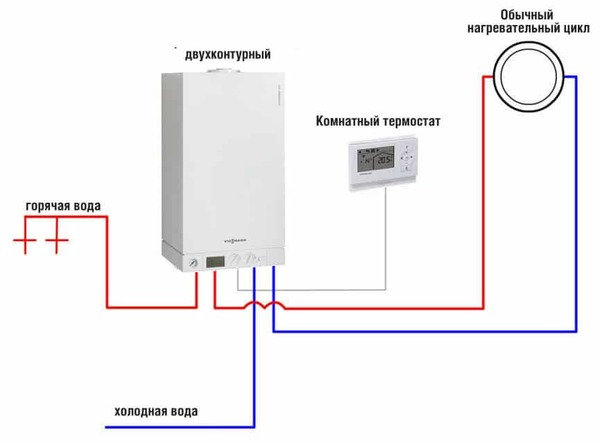

תמונה 1. תרשים המציג את פעולתו של דוד דו-מעגלי. הצבע הכחול מראה את תנועת המים הקרים, הצבע האדום מראה את תנועת המים החמים.

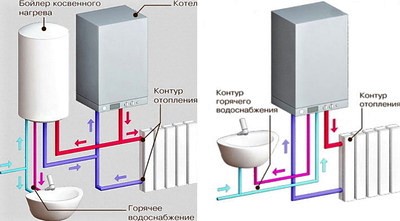

אם בבית כבר יש מערכת חימום עם דוד חד-מעגלי, אספקת מים חמים מסופקת. דוד נוסף חימום עקיף. תוכנית כזו כוללת גם יתרונותאז וחסרונותשימוש בדוד דו-מעגלי זול יותר, דוודים מודרניים מתקדמים מבחינה טכנולוגית ומאפשרים לכם לחמם את כמות המים הנדרשת בדיוק רב תוך שמירה על הטמפרטורה שנקבעה.

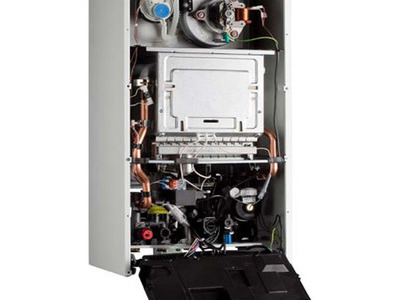

מכשיר ציוד חימום
אלמנטים שונים דודי גז עשויים מחומרים העומדים בדרישות המשימות חומרים.
בעת הבחירה, כדאי לשים לב למספר פרטים שימושיים המשפיעים על העלות והעמידות של המכשיר.
- גוף וחלקים שסתומים תלת-כיווניים או חיישנים עם חלק נע עשויים פליז, ברונזה או פלסטיקהשימוש במתכות קורוזיביות אינו רצוי.
- חיזוק צינורות דוודים מבוצעים לעתים קרובות יותר מאותו חומר כמו מחליף החום.
- גוף ומסגרת - מגיליון פְּלָדָה.
- מחליפי חום חד-מעגליים דוודים עשויים פלדה או ברזל יצוק, בתדירות נמוכה יותר מ אלומיניום או נחושתעבור מעגל כפול חל נחושת או נירוסטהעדיף לבחור דוודים עם מחליפי חום מנחושת, מכיוון שנחושת פחות רגישה לקורוזיה ובעלת מאפייני העברת חום מצוינים.
חָשׁוּב! בעת בחירת והתקנת דוד, מומלץ לוודא כי לא נוצר זוג אלקטרוכימיאם קיים במערכת נחושת ואלומיניום אלמנטים, האחרונים באופן בלתי נמנע נשחקים. לכן, אין להתקין סוללות אלומיניום ומחליף חום מנחושת.
מאפייני דוד גז דו-מעגלי
בבחירת דוד דו-מעגלי, כדאי לשים לב לא רק לחומרים, אלא גם למאפיינים המוצהרים:
- כּוֹחַ. ככל ששטח הבית המחומם גדול יותר וככל שאובדן החום שלו גדול יותר, כך יידרש דוד חזק יותר. עבור הבית ב-100 מטרים רבועים בקווי רוחב ממוזגים תזדקק לדוד עם קיבולת של 12 קילוואט.
- יְעִילוּת. מחליפי חום ומבערים משופרים של דוודים דו-מעגליים, נוכחות של תוכניות אוטומציה ובקרה "חכמות" מאפשרים להביא את היעילות קרוב יותר לפנטסטית. 98%.
- מבט על תא הבעירה. ישנם דוודים עם תאי בעירה פתוחים וסגורים.
כאשר סגור בתא הבעירה מסופק אוויר ותוצרי בעירה נפלטים דרך ארובה קואקסיאלית מיוחדת. לִפְתוֹחַ תא הבעירה משתמש באוויר בחדר, והפליטה נכנסת לארובה נייחת עם משיכה טבעית. עבור דוודים עם תא בעירה פתוח, נדרשת ארובה וחדר דוודים נפרד. עם תא בעירה סגור, ניתן להתקין אותם ליד כל קיר חיצוני, אך הם יקרים יותר.
- זְמִינוּת מערכת עיבוי נוספתטמפרטורת גזי הפליטה רָגִיל דוד ליד 150 מעלות, א הִתְעַבּוּת — סך הכל 40הפרש הטמפרטורות משמש לחימום הבית.
תוכניות חימום
דוודים דו-מעגליים פועלים רק עם סגורים מערכות חימום עם סירקולציית מים מאולצת.

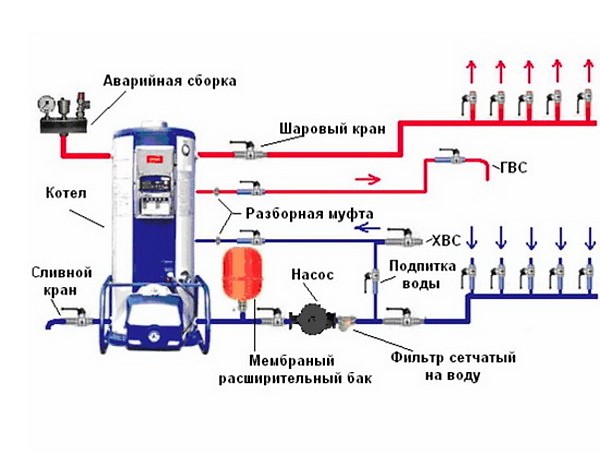

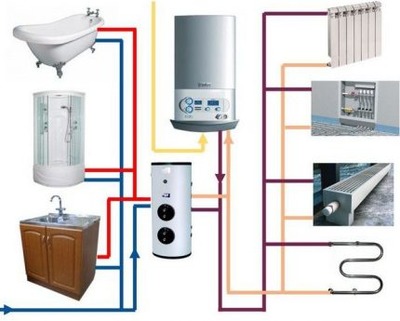

תמונה 2. תרשים חיבור של דוד דו-מעגלי למערכת החימום. המרכיבים העיקריים מסומנים.
מערכות כאלה מורכב מ:
- דוּד.
- מיכל התפשטות סוג ממברנה. זה שומר על כל המערכת תחת לחץ מסוים - 1.2—2 אטמוספרות.
- קבוצות אבטחה. זה מורכב מ שסתומים ואביזרים פריקת קיטור. כאשר נוזל הקירור רותח או שהלחץ גבוה מדי, עודפי נוזל הקירור מוזרמים למערכת הביוב. הוא מותקן בנקודה הגבוהה ביותר של המערכת ומשמש לניקוז אוויר בעת מילוי נוזל הקירור.
תְשׁוּמַת לֵב! אין שסתום הקלה עלול להוביל לקרע מערכות חימום, כשל של דוד יקר.
- מערכות צנרת וסוללות כדי לפזר חום בכל הבית.
עקרונות פעולה של סוגים שונים של מערכות

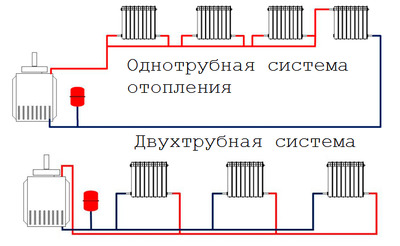

הם מדגישים שְׁלוֹשָׁה סוגי פריסה פופולריים:
- צינור יחידהסוללות מחוברות לצינור אחד בטור. קצה אחד של הצינור משמש כמקור הזנה, והשני מגיע לדוד כמקור חזרה. מערכת בעלת צינור יחיד מאפשרת לכם לחמם בקלות בית קטן בן קומה אחת.
- צינור כפולנוזל הקירור המחומם בדוד נכנס לסוללות החימום דרך צינור ההזנה, והקורר חוזר דרך צינור ההחזרה. מערכת כזו מתאימה אם הבית מורכב מכמה קומות או מחולק באופן הגיוני למקטעים לפי חדרים.
- רצפה חמה. מערכת זו צוברת פופולריות. צינורות פלסטיק ארוכים ודקים מונחים בספירלות אחידות בעובי משטח הרצפה. נוזל קירור בטמפרטורה נמוכה זורם דרך הצינורות, וכל שטח הרצפה מחמם בהדרגה את החדר. חיבור חדרים שונים מתבצע באמצעות מסרק סעפת עם שסתומים תרמוסטטיים. אם יש צורך לחבר רצפות חמות וסוללות, מותקן במערכת שסתום תלת-כיווני לערבוב מים חמים.
פרמטרים
בעת תכנון חימום לבית פרטי, כדאי לשים לב למאפיינים הבאים של מערכות החימום:
- כּוֹחַ. זה מחושב תוך התחשבות באובדן החום של הבניין ובנפח האוויר.
- אפשרות כוונון טמפרטורה. דוודי גז דו-מעגליים מסוגלים לשמור על טמפרטורת נוזל הקירור בגבולות מוגדרים במדויק.
- עצמאות אנרגטית. החיסרון של דוודים דו-מעגליים הוא תלותם בחשמל. פעולת יחידת הבקרה, החיישנים והמשאבה דורשת חיבור זרם עם פרמטרים מסוימים. מערכות אספקת חשמל אוטונומיות יכולות לקזז חיסרון זה: יחידות אספקת חשמל רציפה, פאנלים סולאריים, גנרטורים אוטונומיים עם מנועי בעירה פנימית.
סרטון שימושי
צפו בסרטון, הבוחן את הפרמטרים של דודי גז ומסביר כיצד לבצע את הבחירה הטובה ביותר.
מה לשקול לפני שבוחרים
בעת הבחירה, עליכם לקבוע תכונות חיוביות ושליליות דוודים דו-מעגליים:
- מְחִיר. כדאי לחשב האם יש צורך לשלם יותר מדי עבור ציוד יקר, האם יש צורך באלמנטים נוספים. דוד דו-מעגלי יקר יותר, אך יהיה זול יותר משילוב של דוד חד-מעגלי ודוד מים.
- קלות שימוש. מערכות זולות מווסתות ומתוחזקות באופן ידני. אם לדוד יש יחידת בקרה אלקטרונית שלוקחת בחשבון עשרות פרמטרים, תצטרכו לגשת לציוד החימום בתדירות נמוכה יותר. מערכת כזו יקרה יותר ואינה תמיד נחוצה. מערכות דו-מעגליות, בשל התצורה המורכבת שלהן, דורשות בקרה נכונה.

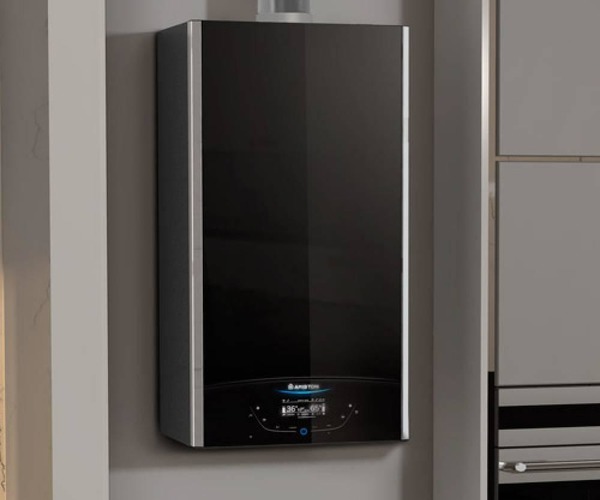

תמונה 3. דוד גז דו-מעגלי Ariston ALTEAS X 24 FF NG עם יחידת בקרה אלקטרונית וצג מגע.
- הצורך לחמם כמות בלתי מוגבלת של מים זורמים. דוודים דו-מעגליים מתמודדים עם משימה זו בצורה מבריקה. אך ראוי להבין שברוב הדוודים שני המעגלים אינם יכולים לפעול בו זמנית. חימום או חימום של מים זורמים פועלים.
- ויסות נכון של טמפרטורת מי השתייה החמים. לדודי דו-מעגליים יש בעיות עם זה - מי ברז יכולים לשנות את הטמפרטורה בפתאומיות. חימום עקיף או דודי חשמל מתמודדים עם משימה זו טוב יותר, אך כמות המים בהם מוגבלת.
דוד דו-מעגלי - פשרה מצוינת לחימום ואספקה בית פרטי. מכשיר זה מתמודד בצורה נפלאה עם המשימות שהוקצו לו, ומתאים לכל מערכת חימום סגורה.
