קטן בגודלו, קל לתפעול: תנור קשקשים לבית קיץ

תנור בטן הוא מכשיר חימום העשוי מ... פלדה, ברזל יצוק, שילוב של פלדה וברזל יצוק.

תנורים כאלה מותקנים בבתי קיץ, מוסכים, קרוואנים לבנייה ובתי מגורים זמניים אחרים. תנורי בטן רגילה משמשים גם לחימום חממות.

תוכניות של תנור עצים לבית קיץ

תנורי ברזל המשמשים בארץ מגיעים בגדלים שונים, צורות, מאפייני עיצוב שונים של תיבת האש, עם או בלי מפוח.

לפי סוג העבודה והעיצוב הם מחולקים ל:

• עבור קונבנציונלי (חד-תא);
• בערוץ;
• שריפת דלק לטווח ארוך.

פחם נשרף לאט ומייצר טמפרטורות גבוהות (1500 מעלות ומעלה) בגלל זה, האוויר, הקירות, התקרה והחיתוך מתחממים מאוד. זו הסיבה שבבקתות קיץ פחם נמצא בשימוש לעיתים רחוקות. רובם נשרפים בתנורי בטן רכה עצי הסקה, קליפות עץ ושבביםבואו נבחן את האפשרויות לתנורי בטן שבעל מוסך או בית קיץ יכול להכין במו ידיו.

תנורים חד-תאיים מורכבים מגוף מתכת מוצק, המכיל בור אפר (קופסת אפר), סורג, תא בעירה ופתח לצינור (ארובה). דוגמה לתנור כזה היא תנור ברזל יצוק של הצבא הסובייטי, תנור הברזל החד-תא הפשוט ביותר לחימום חדרי שירות.

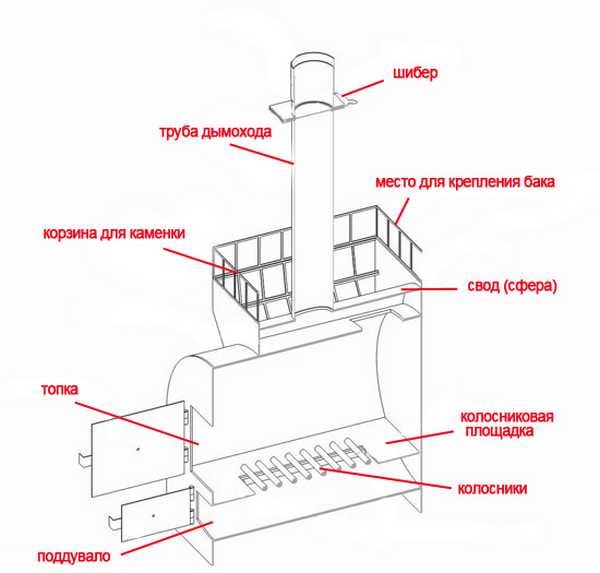

תמונה 1. תרשים של תנור בטן חד-תא. החלקים העיקריים של המכשיר: תיבת אש, בור אפר, ארובה.

גוף תנור בטן מתוצרת בית חרושת הוא בצורת מקבילית מלבנית עם המידות הבאות:

• גובה - 65.6 ס"מ;
• אורך (עומק) — 50.2 ס"מ;
• רוחב - 35.8 ס"מ;
• גובה המדפים (רגליים) — 19.4 ס"מ;
• גובה צינור ההסתעפות המיועד להתקנת הארובה - 6 ס"מ;
• קוטר הארובה - 11 ס"מ.

הכיריים שוקלות 36 קילוגרמים, עוצמת החימום של תנור בטן הוא 5 קילוואט. גוף החימום עשוי מפלדת פלדה בעובי 6 מ"מיש דלת פלדה מוצקה להעמסת דלק, ומגירה נשלפת (אפר-פח) להוצאת אפר. עצי הסקה משמשים כדלק.

תנור קטן זה נועד לחמם חדר של עד 60-70 מטרים רבועיםהחלק העליון השטוח של הגוף משמש ככיריים. יש בו חורים חתוכים עבור המבערים, המכוסים בטבעות בגדלים סטנדרטיים.

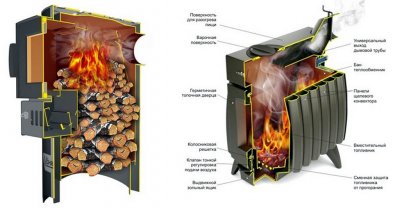

תנור Potbelly עם תיבת אש תעלה בעל עיצוב מורכב יותר. לוחות פלדה מרותכים בתוך תיבת האש (מאחד לשניים), אשר יוצרות תעלות עשן. התעלות מאטות את תנועת גזי הפליטה.

תנורי מתכת - תנורי בטן ארוכי טווח בעלי ממדים גדולים. אוויר מסופק לתא הבעירה לא רק דרך בור האפר, אלא גם דרך מפחיתים צדדיים.

בגרסאות פשוטות, אין בור אפר, וחורים עשויים בדלת, שרוחבם מותאם באמצעות שסתום מיוחד.

תיבת האש מלאה בשני שלישים. לאחר שהדלק התלקח, זרימת האוויר מופחתת על ידי סגירת המפוח ופתיחת הווסתים העליונים.

עצי ההסקה מתעשרים באיטיות בשכבה העליונה ופולטים חום תוך מספר שעות.

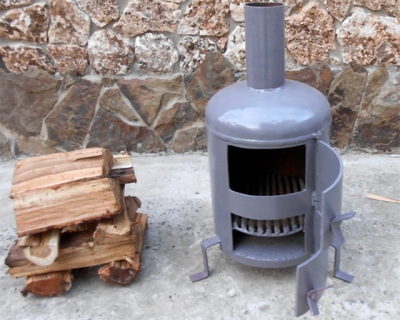

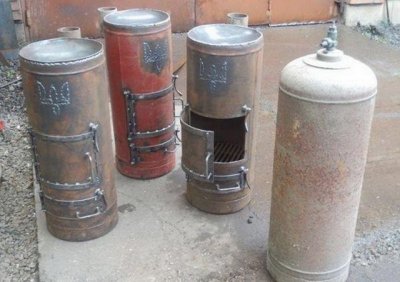

תנורי בטן פוט מגליל גז

לבלוני גז יש נפחים שונים - מ-10 עד 50 ליטר. ככל שהצילינדר גדול יותר, כך תיבת האש של הכיריים הביתיות מרווחת יותר.

מפעלים תעשייתיים בדרך כלל אינם מייצרים תנורים מבלוני גז משומשים (מוצרים כאלה, על פי ההוראות הנלוות, אינם כפופים לפירוק, הם פשוט אמורים להימסר לגרוטאות). אבל בעלי מלאכה רוסים שולטים זה מכבר בייצור תנורים קומפקטיים מבלוני גז ששירתו את זמנם. הפלדה ממנה הם עשויים, עמיד מאוד, היא עומד בחום משריפת כל דלק. גוף הכיריים עשוי ממיכל גז אחד או שניים.

סכמה של תנור בטן עם תיבת אש אנכיתלתנור יש את מאפייני העיצוב הבאים:

• בגוף הצילינדר חורים חתוכים עבור אפר נשלף, צינור הסתעפות לצינור העשן ודלת תיבת האש;
• סורג נשלף מוכנס מעל תא האפר;
• הדלת מותקנת בצינור משופע המולחם לגוף;
• כיריים שאינן ניתנות להסרה מרותכות מעל הגוף;
• ישנן מחיצות בתוך הגוף כך שתוצרי בעירה נשמרים ומחממים את הכיריים טוב יותר.

תנור בטן מצילינדר עם תיבת אש אופקית מורכב מגוף עם דלת תא אש, בור אפר עם דלת, צינור הסתעפות לארובה, פתח נוסף המשמש כמבער. לכן, בעת בניית תנור בטני ארבעה חורים נחתכים בצילינדר.

אגן האפר עשוי מפלדת פלדה בעובי לא פחות מ-3 מ"מ, דלת תא האש בקצה הצילינדר נחתכת גם היא מפלדה עבה ומחוברת לצירים. אם לאמן אין ניסיון בייצור דלתות ואביזרים להן, ניתן לקנות דלתות מפעל עשויות ברזל יצוק. ההידוק מתבצע באמצעות ברגים לפינות פלדה המרותכות למעטפת הכיריים. מעמדי הגוף עשויים מוטות (חיזוק בנייה) או מתכת מגולגלת בזווית.

ייתכן שתתעניין גם ב:

חום צריך להיות לא רק בבית! תנור עצים למוסך: איך להכין את המכשיר במו ידיכם

חממו את הגוף והנפש: כיריים שוודיות עם תנור וכיריים כגלגול הנוחות

האם זה אפשרי? נושא חום זול ויעיל למערכת חימום של בית כפרי

איך להכין מכשיר במו ידיכם

לפני תחילת הבנייה, יש לבחור עיצוב של תנור, לקבוע את החומרים הזמינים ואת החומרים שיש לרכוש, ולהכין את הכלי. בבית קיץ, מקום להתקנת גוף החימום. לאחר העבודה המקדימה, הם מתחילים בייצור.

בחירת פרויקט, שרטוטים

גורמים המשפיעים על בחירת עיצוב כיריים עם תנור בטן-גב:

• אזור מגורים;
• שטח וגובה תקרות של בית כפרי;
• טעמים והעדפות של בעל הדאצ'ה.

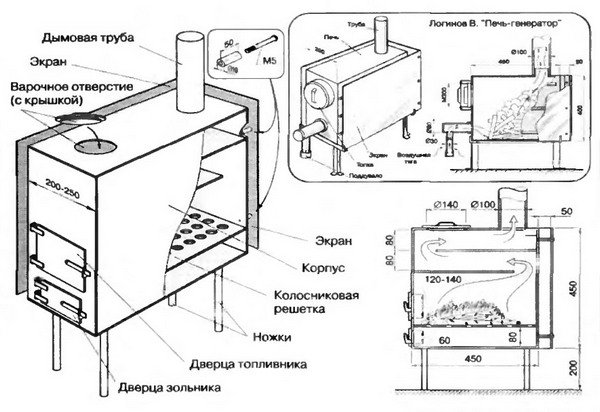

תמונה 2. שרטוט של תנור בטן חד-תא, החצים מראים את חלקי התנור. המכשיר מצויד בנוסף בכיריים.

באזורים עם טמפרטורות חורף נמוכות, נבחרים תנורי בטן רגילה בעלי נפח תא אש גדול. באזורים כאלה, בעלי מלאכה בונים גם תנורי ברזל בעלי שריפה ארוכה. אם טמפרטורת החורף לא יורדת מתחת למינוס 10-15 מעלות, ניתן לחמם בית קטן באמצעות תנור בטן קטן.

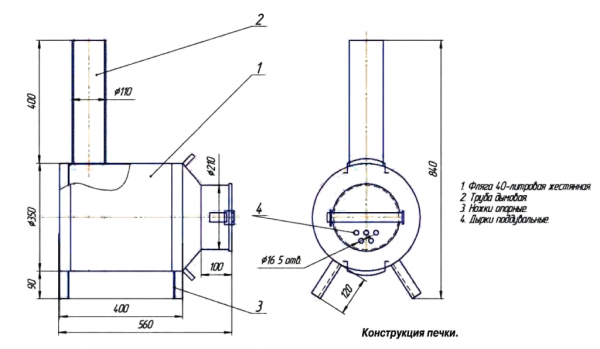

תמונה 3. שרטוט של תנור בטן המציין את מידות המכשיר ורכיביו.

אומנים מייצרים לעתים קרובות תנורי ברזל מסודרים ומעניינים שהופכים לקישוטי פנים. תנור הבטן נצבע, מלוטש, מתבצעת הכתמת פני השטח שלו, מורחים ציורים ועיטורים.

בדוגמה זו, נבחר פרויקט תנור ביתי בעל תא אחד, שגוףו עשוי מגליל גז פרופאן. התנור מיועד לחימום בית בשטח של 40 מטרים רבועים.

בחירת חומרים

החומרים להכנת כיריים מגליל זמינים וזולים. רובם מנוצלים שוב ושוב. הרשימה כוללת:

• בלון גז ישן;
• עובי פלדת יריעות (קירוי) 3 מ"מ או יותר;
• קוטר חיזוק פלדה (מוט) 8-10 מ"מ;
• מוצרים מגולגלים בזווית;
• דלת תנור ברזל יצוק;
• דלת מפוח ברזל יצוק;
• צינור פלדה (קוטר 110 מ"מ).

דלתות התנור נחתכות לעתים קרובות מגוף הצילינדר.

נדרש ציוד מיוחד לעבודה. — מכונת ריתוך קשת ואלקטרודות, חותך פלזמה, מטחנה וסט דיסקים לחיתוך פלדה, מפתח ברגים גז לפתיחת הברגת השסתום. כדי לסמן את קווי המתאר של חלקים וחורים, תזדקקו לסרגל, עיפרון מתכת, גיר, ריבוע וסרט מדידה.

הכנת אתר ההתקנה

לא מומלץ להניח תנור כיריים ישירות על רצפת עץ. חימום קרשי הרצפה מהגוף החם וגחלים הנופלות מתא האש. ליצור סכנת שריפה. מתחת לתנור להניח חומר שאינו דליק: יריעות של צפחה שטוחה, אריחי קרמיקה, מודבקים בדבק עמיד בחום.

הבסיס האמין ביותר לתנור הוא לבנים חד-שכבתיות. הלבנים מונחות על גבי טיט, מבלי להשאיר פערים. הקיר בו ממוקם התנור מוגן על ידי מסך לבנים, יריעת צפחה שטוחה או אריחי אבן טבעית.

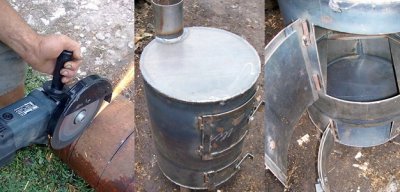

הוראות שלב אחר שלב להכנה

לפני תחילת העבודה, יש להכין את כל החומרים, הציוד והכלים הדרושים. תוכנית בנייה:

• מתוך בלון גז בעזרת מפתח, פתחו את הברגת השסתום.
• כדי להוציא את הגז שנותר, מלאו את המיכל עד הסוף למלא במים ולהניח לעמוד מספר שעות.
• המים מתנקזים.
• חורים מסומנים על גוף הצילינדר עבור תיבת האש, אפר, ארובה, מבער.
• על יריעת פלדה לחתוך את חלקי אגן האפר.
• כל החלקים נחתכים בעזרת מטחנה.
• ארגז האפר מרותך.
• בפערים של המשטח בניית סורגחוט פלדה עבה מרותך לקצה החור, וכמה מוטות חיזוק מרותכים אליו, במקביל זה לזה.
• ריתוך ארגז האפר ישירות לגוף.
• לתוך המגש לרתך מסגרת מפינות פלדה ולחבר אליו את דלת המפוח בעזרת ברגים.
• בקצה הצילינדר ריתוך חתיכות של פלדת גיליוןכך שהם יוצרים פורטל לדלת תיבת האש.
• מסגרת עשויה פינות פלדה מרותכת לתוך הפורטל.
• הם מכניסים אותו לפתח שנוצר. את דלת תיבת האש של היצרן ולחבר אותה עם ברגים אל הפינות.
• לתחתית הכיריים לרתך את הרגליים מזווית פלדה או חיזוק.

• צינור הארובה עצמו מרותך לסימונים עבור המקום לארובה, וצינור קצר בגובה מרותך לתוך החור הממוקם בקרבת מקום. 5-6 ס"מ עם קוטר 11-16 ס"מזה יהיה המבער.
• הוא חתוך מלוח פלדה מכסה עגול למבער, ורצועת פלדה מרותכת לאורך היקפה (לסגירה הדוקה יותר).
• תנור בטן רכה לְטַהֵר מכתמי מתכת קפואים, אבנית, מלוטשים ו צֶבַע צבע עמיד בחום.

קשיים אפשריים במהלך הבנייה

שסתום בלון הגז מוברג היטב. לא קל להסירו. טוב מפתח ברגים מתכוונן ו הרבה מאמץ פיזי. כדי לזרז את התהליך, מומלץ לאבטח את הצילינדר.

חיתוך מתכת, חיתוך פלדת גיליון בעזרת מטחנה הוא תהליך עתיר עבודה. העבודה תואץ חותך פלזמה, אשר ניתן לשכור מחברות המתמחות.

תנור הכיריים המוגמר, הממוקם על הבסיס, עלול להתנדנד. זה קורה אם רגלי החימום באורכים שונים. יש ליישר אותן בעזרת מטחנה.

סרטון שימושי

צפו בסרטון מעניין שמסביר כיצד להכין תנור גז למוסך מבלון גז.

היתרונות של שימוש בכיריים פוטבטן

פַּחִית קל להמסה בכל מזג אוויר ועונה.

קל לניקוי. אפר מוסר מבור האפר ומקרקעית התנור בעזרת כף. צינורות העשן ניתנים לפירוק בקלות. הם מנוקים מעיבוי בעזרת מברשת תוצרת בית.

רוב התנורים הם תוצרת בית יש משקל קטן ו מותקנים ללא יסוד. במידת הצורך, ניתן להעביר בקלות את תנור הבטן למיקום חדש.
