יש לקחת בחשבון כל פרט! התקנת דוד גז בבית פרטי

מערכות חימום בגז הן יעילות, אך דורשים הקפדה קפדנית על תקני ההתקנה, שכן אם הגז יבוא במגע עם מקור להבה גלויה (ניצוץ רגיל), הוא יתלקח.

לכן, בעת התקנת דוד גז, עליכם להיות זהירים ביותר, ועדיף לפנות לעזרתו של מומחה.

התקנת דוד גז חד-מעגלי, דו-מעגלי בבית פרטי

התקנת דוד גז בבית פרטי מתבצעת על פי כללים מיוחדים.

מי מתקין מכשיר חימום אחד או שניים?

התקנה עצמאית של צינור הגז והדוד אינה אפשרית, לכן נדרשת השתתפות של מהנדסים.

בעל הבית חותם על חוזה עם חברת הגז העירונית או האזורית להתקנת צינור גז ולאספקת גז טבעי לבית.

לאחר מכן הוא משלם עבור העבודה: פיתוח הפרויקט, התקנת צינורות, חומרים ופיקוח של מומחים - הכל צריך להיעשות רק על ידי עובדי צוות ההתקנה של שירות הגז המקומי.

לאחר השלמת העבודה, המפקח-מהנדס בודק את האזור ו... נותן אישור לאספקת גז, אם הכל תקין (הוא אחראי באופן אישי לכך). התקנת המכשיר עצמו מתבצעת גם על ידי עובדי גורגז, שכן צינור הגז והדוד הם מערכת אחת, שאת אטימותה יש לשלוט על ידי אנשים מוסמכים. כמובן, על בעל הבית לעמוד בדרישות הטכניות להתקנת מערכת חימום כזו.

דרישות לחצרים, התקנת דוד רצפה או קיר בבית עץ

התקנת חימום גז בבית עץ אפשריתיתר על כן: זהו אחד הפתרונות הפופולריים ביותר לחימום בתים פרטיים. אך בעל הנכס יצטרך להשקיע זמן רב ברשויות הטכניות כדי להשיג את המסמכים וההיתרים הדרושים, וכן לארגן בדיקה על ידי עובד שירות גז בביתו לצורך התייעצות ואימות האפשרות להתקין דוד.

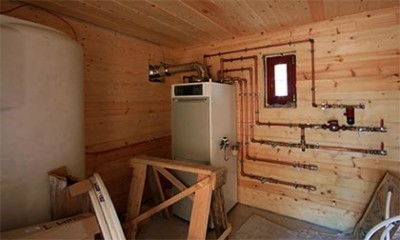

תמונה 1. חדר דוודים בבית עץ פרטי. יש חלון בחדר המאפשר גישה לאור שמש.

הדרישות הבסיסיות להתקנת חימום גז בבית עץ פרטי הן כדלקמן:

• דוד וציוד נדרש (גנרטור, אספקת חשמל רציפה וכו') ימוקם בחדר נפרד: זה לא צריך להיות מרתף, חדר אמבטיה או חלל מגורים. במקרים מסוימים, באישור המפקח, ניתן להתקין דוד במרתף, אך הדבר מתברר באופן פרטני. עדיף לבצע הרחבה לבית - חדר דוודים, כך שלפקחים יהיו פחות שאלות והערות.
• יש לטפל בקירות עץ בחדר הדוודים בחומר מגן חום, והשימוש בחומרים דליקים, תקרות שווא ורצפות שווא אסור. אם מדובר בהרחבה, עדיף לבנות אותה מגושי בטון או לבנים, למרות שזה לא הכרחי, אך הפקחים בוודאי יעריכו את האחריות של בעל הבית. בחדר עץ, קודם כל, לוח מגן מחובר לקיר עבור הדוד (תלוי ועומד) משכבת ​​בידוד בזלת ויריעה פלדה.
• גובה תקרות חדר הדוודים הוא מ-2.5 מטר, כמות השטח המינימלית בפנים היא 8 קוביות. רוחב הדלת - מ-0.8 מטר ללא מגע הדוק עם הרצפה לאוורור נוסף.

• גישה חובה לאוויר צח: לפחות חלון פתיחה אחד ופתחים ברוחב הנדרש (מחושב בנפרד) לזרימת אוויר.
• התקנה נכונה של ארובה: עם מעברי אש, ללא אלמנטים דקורטיביים, ועדיף עם מסיט; מקטעים אופקיים של צינור גזי הפליטה לא צריכים להיות ארוכים יותר משלושה מטרים, ולא יכולים להיות יותר משני מחברים לכל אורכו ליצירת כיפוף.

אילו חומרים יידרשו לעבודה?

המכשיר העיקרי במקרה זה הוא דוד גז. ככלל, הוא מגיע עם מחברים וסוגריים הדרושים, כך שלצורך ההתקנה תצטרכו רק כלי וברגים, ברגים.

כְּבָר כדי להבטיח שהדוד יפעל, תזדקקו לכמה חומרים נוספים:

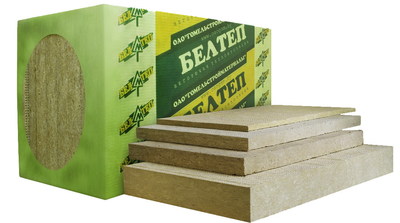

• בידוד בזלת ו יריעות פלדה לבידוד תרמי.
• צינורות וחלקי ארובה, שמספרם מחושב על סמך אורך התכנון של האחרון (המהנדסים שכתבו את הפרויקט יציינו את האורך המדויק ויסייעו בחישוב כמות החומר הנדרשת).
• פרטים על צנרת חשמלית והידראולית של הדוד: צינורות, חוטים, דוד וגנרטור חשמלי עם אספקת חשמל רציפה, אם בעל הבית סבור שהתקנתם נחוצה.
• סרטים ומשחות לאיטום חיבורי צינורות פליטה של ​​גז ועשן.

כלי הכרחי

כדי לבצע את העבודה, לא תצטרכו להשתמש בציוד יקר ומורכב מבחינה טכנית, שכן החלק העיקרי של ההתקנה מתבצע על ידי מומחי שירות גז עם ציוד משלהם. רשימה בסיסית של כלים:

1. סט מפתחות לעבודה עם צינורות ומחברים.
2. מתמחה סט כלים להתקנת ציוד גז.
3. תושבות, סוגריים, מתלים.
4. דיבלים, צירים, ברגים להקשה עצמית, ברגים.
5. מפתח ברגים מתכוונן ו ברז גז.

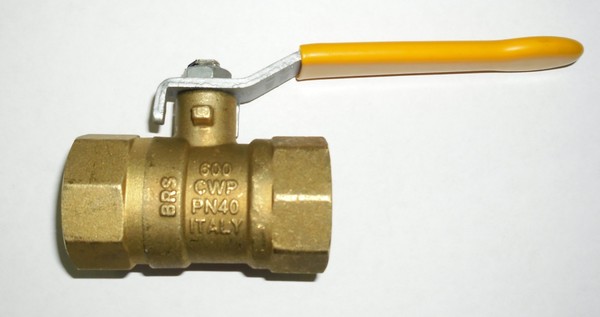

תמונה 2. שסתום גז המותקן על הצינור. ניתן להשתמש במוצר כדי לסגור את אספקת הגז.

1. מחורר, אם העבודה תתבצע על רצפות בטון או לבנים.
2. מפלס הבניין כדי ליצור את השיפוע הנדרש של הארובה.
3. שסתומי כדור.
4. מד גז ו מייצב מתח.
5. כלי עבודה לעבודות חשמל.

עבודת הכנה

עבודת ההכנה כוללת לא רק ריצה בין רשויות שונות ואיסוף המסמכים הדרושים, אלא גם ביצוע מספר פעולות לפני התקנת הדוד עצמו.

בְּהַתחָלָה יש צורך להביא את המקום (חדר הדוודים העתידי) למצב תקין: התקינו הארקה אם אין, התקינו דלתות, מערכת פליטה, פתחי אוורור והגנו על הקירות מפני אש על ידי בידודם בבידוד שרף או בזלת.

חשוב שתהיה זרימת אוויר מתמדת בחדר הדוודים, ולשם כך נעשים חורי אוורור נוספים בחדר זה.

כאשר המעמד או התושבת לדוד הגז מוכנים ומסך המגן מותקן על הקיר, אז ניתן להתקין פתח פליטה לעשן, ולאחר מכן ניתן להתקין דוד וגנרטור חשמלי במקרה של הפסקות חשמל.

כיצד להתקין ארובה במו ידיכם: תרשים

ישנם מספר פתרונות טכנולוגיים להתקנת ארובה, וכמה סוגים מיושנים למדי עדיין מבוקשים. מבנים עם פיר לבנים לאורך כל הבית.

כמובן, אין צורך לייצר פיר לצינורות, במיוחד אם הצינור ממוקם בתוך הבניין עצמו, ולא מחוצה לו, אך עדיין, מבחינה אסתטית, פיר לבנים עדיף בהרבה על צינור חשוף, וזו כנראה הסיבה לפופולריות של פתרון מיושן ויקר. התקנת ארובה מאפשר סילוק חומרים מזיקים, המתקבל כתוצאה משריפת גז בתא הדוד. האוויר לבעירה, ברוב המקרים, נלקח מהחדר עצמו.

העיצוב המודרני והאופטימלי לסילוק עשן הוא חַד צִירִי (צינור בתוך צינור), מכיוון שהוא מאפשר להסתדר ללא התקנה של מספר רב של מקטעי צינור, לסרב לבניית פיר ולא לקחת אוויר מהחדר כדי לשמור על האש בתוך הדוד, מכיוון שאוויר יילקח מחוץ לבניין דרך הצינור החיצוני, והעשן יוסר דרך הפנימי.

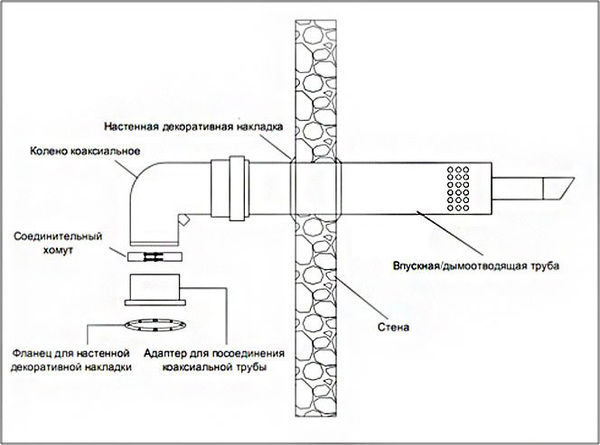

תמונה 3. תרשים של התקנת ארובה קואקסיאלית לדוד גז. חצים מצביעים על חלקי המבנה.

כדי ליישם ארובה סטנדרטית, תצטרכו להצטייד גם בסבלנות וגם בחומרים, מכיוון שתצטרכו עבודה קשה עם הרבה תקנותלכן עדיף להפקיד את התקנת הארובה הקלאסית בידי איש מקצוע, ואם אתם מבצעים את הסרת העשן מהדוד בעצמכם, השתמשו בעיצוב קואקסיאלי.

התקנת מערכת חימום בגז

לפי התכנון, דודי גז מחולקים לדודי מעגל אחד ודו-מעגל: הראשונים משמשים רק לחימום הבית, האחרונים מחממים את החדר ומספקים לבית מים חמים. בהתקנת המערכות אין הבדלים משמעותיים: רק מספר הצינורות (מעגלים) של החיבור שונה. ההבדלים מתחילים בשלב חיבור הרדיאטורים והסוללות. שלבי ההתקנה העיקריים לאחר סיום העבודה על הכנת המקום:

1. חברו תושבת או מגבה לקיר הנושא את העומס (אם המכשיר עומד על הרצפה).
2. התקן את הדוד, בדיקת המיקום הנכון באמצעות פלס בניין או אנך.
3. חבר את היחידה לחיבורים ההידראוליים והחשמליים, אשר מחוברים לדוד, למיכל ההתפשטות ולגנרטור החשמלי.
4. התקנה על צינורות הידראוליים לְסַנֵן, ועל החיווט החשמלי - אספקת חשמל בלתי פוסקת.
5. המערכת נבדקת על ידי הבקר, ולאחר מכן המהנדס מתקין את צנרת הגז.

סרטון שימושי

צפו בסרטון, המסביר את עקרונות התקנת דוד הגז Aton.

עבודה שמשתלמת

עבודה עם ציוד גז קשה, אבל הדוד כן אפשרות אוניברסלית לחימום בית. בנוסף, שימוש בדוד גז הוא חסכוני, ולכן הוא משתלם בשנים הקרובות. אך, כמובן, חשוב לעמוד בדרישות הבטיחות ולהסכים לעזרתם של מהנדסים ומתקינים במקרים בהם אינכם יכולים להסתדר בכוחות עצמכם.
