יש להקפיד על סטנדרטים מחמירים במהלך ההתקנה! התקנת דוד גז בבניין דירות

גַז זול, ולכן זהו סוג דלק פופולרי לחימום. אנשים רוצים להתקין דודי גז בדירות שלהם כדי שיהיה להם חימום ומים חמים כל השנה.

אֲבָל ישנם כמה קשיים בעת התקנת מכשיר חימום, הקשורים לעמידת המקום בתקני בטיחות אש, ואיסוף מסמכים שונים.

כמו כן, ההתקנה מתבצעת רק על ידי אותם ארגונים בעלי אישורים לפעילויות כאלה ומומחים מוסמכים.

כללים להתקנת דוד גז בבניין דירות

כדי להתקין יש צורך לפעול לפי כמה כללים, להכיר את התכונות, לפחות ניסיון בסיסי בעבודה עם ציוד כזה.

דודי גז יכולים להיות מותקנים על הקיר או על הרצפה. עבור דירות, מכשירים המותקנים על הקיר נבחרים לרוב.

על ידי ביצוע: מעגל יחיד (חימום), מעגל כפול (חימום + מים חמים)כמו כן, ניתן להשתמש ביחידות עם מנוע שאיבה טבעית או עם מגדש טורבו.

תאי בעירה מוסמכים לפי סוג פתוח או סגור. במקרה הראשון תוצרי בעירה ועשן יוצאים מעצמם, בשני - שימוש במאוורר.

אם הקיר עשוי מחומר דליק, יש לבודד מראש את אתר ההתקנה. היחידה עצמה לא צריכה להיות צמודה לקיר, היא צריכה להיות מורחקת לפחות 2 ס"מ ממנו.

אם החיבור נעשה לארובה ישנה, ​​אז זה הכרחי לנקות את זה מראשהדוד מחובר לארובה רק באמצעות צינור מתכת. הוא עומד בטמפרטורות גבוהות ובהשפעות מכניות. הוא מקיים פחות אינטראקציה עם עיבוי ותוצרי בעירה.

החתך האנכי של החיבור מהדוד ועד לכיפוף חייב להיות לא פחות מ-2 קוטרי חיבורהצינור עשוי בשיפוע מהכיפוף ומעלה.

מסמכים נדרשים

אין רשימה מדויקת של המסמכים הנדרשים. ייתכן שידרוש מידע נוסף במקומות מסוימים. אבל בעיקרון זה:

• מסקנה, אשר קובעת אפשרות לנתק את הדירה מהחימום המרכזי.
• דרישות טכניות לחיבור לאספקת גז. מוגשת בקשה לשירות הגז המציינת את נפח צריכת הגז הצפוי.
• פרויקט התקנה. הוא מציג דיאגרמות של אופן ההתקנה של הדוד וצינור הגז. רק מהנדסי תכנון בעלי רישיון לסוג זה של פעילות רשאים להכין פרויקט כזה. לאחר מכן הפרויקט עובר אישור. ב"גורגז" או בשירות דומה אחר.
• מסמכים עבור תנור גז (דרכון טכני, מדריך הפעלה, תעודות, נתוני הערכה של מומחה כי המכשיר עומד בכל הקריטריונים).

בחירת דוד גז וציוד עבורו

יחידה דו-מעגלית המותקנת על הקיר נבחרת לעיתים קרובות מכיוון שיחידה חד-מעגלית אינה יכולה לענות על כל הצרכים, ויחידה המותקנת על הרצפה בעלת הספק רב מדי ומתאימה יותר לבית פרטי.

בעת הבחירה, נלקחים בחשבון מספר קריטריונים בו זמנית:

1. כּוֹחַ;
2. סוג המכשיר (רצפה או קיר);
3. סוג מבער (פתוח או סגור);
4. מספר קווי המתאר;
5. תלות בחשמל;
6. ציוד נוסף (התאמות, תצוגה, מערכות אבטחה);
7. יצרן ומחיר.

הַתקָנָה

המכשיר מנותק, תקינות הערכה נבדקת בהתאם לרשימה המצורפת לציוד. וגם לבדוק את המראה ולבדוק את המפרט הטכני.

פעולות:

• חבר לקיר במיקום היחידה חומר עקשן.
• היכונו להתקנה. בעזרת לחץ מים, נקו את צינורות הכניסה מחלקיקי פסולת.
• התקינו פילטר לניקוי הנוזל, התקני סגירה לפני ואחרי המסנן על צינור אספקת המים לדוד.
• התקנת ארובהקוטרו לא יקטן מזה שצוין בהוראות. חתך הרוחב זהה לפתח הארובה של הדוד. הארובה צריכה להתנשא מעל הגג. יותר מ-0.5 מטרטוב שהוא עשוי מפלדה ובעל צורה גלילית.

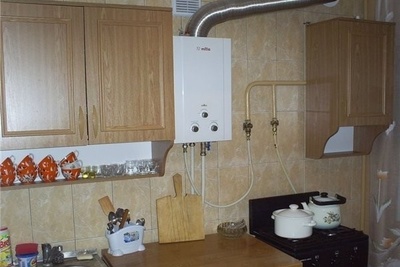

תמונה 1. התקנת דוד גז בדירה. המכשיר מותקן מתחת לתקרה, וארובה מותקנת מעל.

• בדוק את הטיוטהכאשר הטיוטה יורדת, יש להפעיל את המערכת האוטומטית ולעצור את פעולת הדוד.
• בצע חתך בצינור הגז. עבודה זו מבוצעת על ידי מומחים מוסמכים מחברת גורגז.
• חבר את הדוד למכשיר האוטומטי כדי להגן מפני עומסי יתר, וזה לרשת החשמל.

קֶשֶׁר

לפני חיבור הכל יש לשטוף היטב את מערכת החימום לחץ מים או אמצעים מיוחדים אחרים המיועדים למטרה זו. הדבר נעשה כדי למנוע חדירת לכלוך ופסולת לדוד או למשאבה, דבר שעלול להוביל לתקלה.

לא משנה מאיזה חומר עשויים צינורות מערכת החימום, אך יש לחבר צינורות מתכת למכשיר לאספקה ​​והחזרה. אם הדוד הוא דו-מעגלי, אז מפחית לחץ.

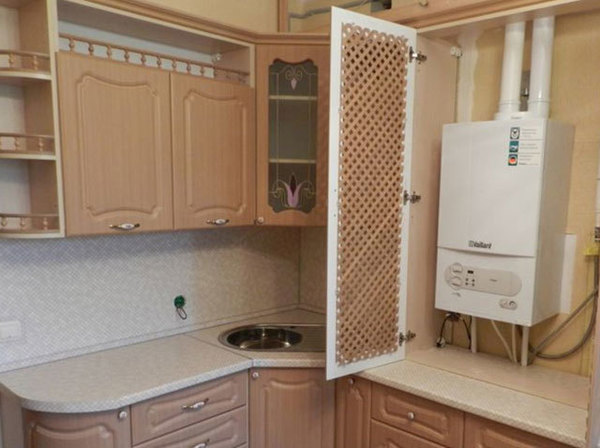

תמונה 2. דוד גז המותקן במטבח הדירה. המכשיר ממוקם בארון מיוחד.

במקרה בו החימום עובר רק לרצפה החמה, מותקן תנור על צינור האספקה. משאבה מיוחדתואם יש לפחות מעגל רדיאטור חם אחד, אז המשאבה מחוברת לקו ההחזרה ליד הדוד. מסנן מותקן לפני המשאבה.

כאשר המשאבה מותקנת על אספקת המים, מסנן הניקוי ממוקם על קו החזרה.

מיכל ההתפשטות צריך להיות ממוקם מיד לאחר דוד הגז.בכמה דודי גז המותקנים על הקיר, זה מסופק על ידי העיצוב.

בְּדִיקָה

בדיקת מכשיר החימום לפני הפעלתו כוללת בדיקה ויזואלית ראשונית של כל החיבורים וההארקה. לאחר מכן, מתבצעת "הזנה". שסתום מיוחד יוצר לחץ באספקת המים, לא יעלה על 6 אטמוספרותמבלי להוסיף מים, נבדק הלחץ במיכל הדוד (לא פחות מ-1 אטמוספרהיש לפתוח את פקק המשאבה ולסובב את הציר בחופשיות.

לאחר שלבים אלה, מלאו את המערכת במים ושחררו ממנה אוויר. כוונו את הלחץ עד 1-1.5 אטמוספרותבדוק ויזואלית לאיתור דליפות.

לאחר סגירת הגז, הפעל את מצב החימום.

יש לנקות שוב את המערכת ולהתאים את הלחץ. עד 1-1.5 יחידות.

המים מהברז החם צריכים לזרום ברציפות וללא אוויר.

פתחו את אספקת הגז. בדקו דליפות בעזרת תמיסת סבון. הפעילו את הדוד.

בדוק את היחידה לבטיחות.

סרטון שימושי

צפו בסרטון שמדבר על היתרונות והחסרונות של שימוש בדוד גז בדירה.

סימנים של פעולה לא תקינה של מכשיר החימום בדירה

דודי גז, כמו כל ציוד אחר, עלולים להיתקל בתקלות וכשלים. כיבוי ובדיקה נדרשים כאשר:

• זְמִינוּת פִּיחַ;
• הפרדת להבה;
• כיבויים מתמידים.

תקלות רבות דורשות התקשרו לטכנאי מוסמךאבל אם הסיבה היא טיוטה ופיח, אז אתה יכול לתקן את זה בעצמך.
