מה נדרש כדי לחבר דוד גז למקור גז?

נוֹהָג גז טבעי לחימום בית הוא הפתרון הכלכלי ביותר, ובמקרים מסוימים האפשרות היחידה האפשרית.

אם כל התקנים והתקנות הנוכחיים מתקיימים במהלך עבודות ההתקנה, מערכת חימום הגז עומדת בדרישות הגבוהות ביותר. אמינות ובטיחות.

כללי בטיחות בעת חיבור דוד למקור גז

ראשית, שימו לב לפרמטרים של החדר בו ימוקם דוד החימום. עם קיבולת של לא יותר מ 60 קילוואט ניתן למקם את המכשיר במטבח. לרוב, דוודים המותקנים על הקיר ממוקמים בדרך זו.

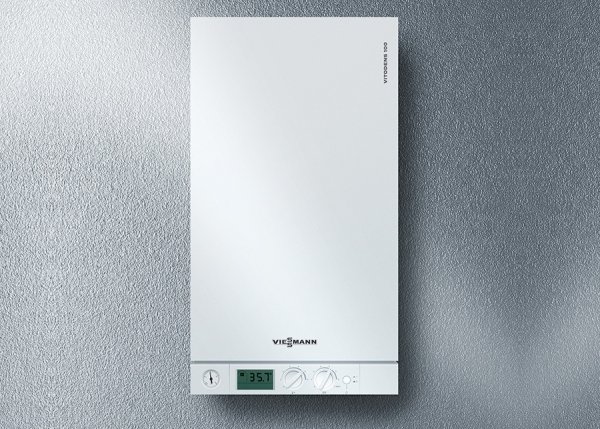

תמונה 1. דוד גז מעובה דגם Vitodens 100-W, יעילות עד 98%, יצרן - "Viessmann".

עם קיבולת גבוהה יותר, יידרש חדר נפרד בכל קומה בבניין המגורים, כולל המרתף. עם קיבולת כוללת של יחידות חימום לא יותר מ-150 קילוואט הדרישות הבאות חלות על המקום:

• נפח הבנייה לא פחות מ-15 מטרים מעוקבים;
• גוֹבַה לא פחות מ-2.5 מטר;
• זמינות של אור טבעי, שטח זיגוג המבוסס על 0.03 מ"ר למטר מעוקב של נפח חֲצֵרִים;
• זמינות אוורור: פליטה בנפח חילופי אוויר משולשים, זרימה שווה ל מכסה המנוע בתוספת נפח אוויר, הכרחי לבעירה.

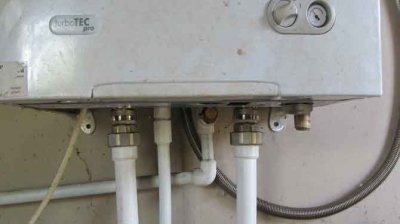

להתקנת צינורות גז פנימיים, יש להשתמש בצינורות פלדה בהתאם ל GOST 10704-91, GOST 3262-75. לחיבור דוד גז, ניתן להשתמש גם בצינורות גומי קלועים ובצינורות מתכת גליים (חיבור מפוח). מסומן "גז".

צינורות פלדה מחוברים באמצעות ריתוך; חיבורי הברגה מותרים רק בנקודות בהן מחוברים שסתומי סגירה.

יש לצבוע את צינורות הגז המותקנים בציפוי יסודי ולצבוע באמייל.

מה יהיה שימושי בתהליך

כדי לחבר את המכשיר למקור גז, בנוסף לדוד עצמו ולצינורות מתכת, תצטרכו:

• שסתום כיבוי תרמי;
• שסתום אלקטרומגנטי;
• אזעקת גז;
• שסתומי סגירה;
• מד גז;
• מדי לחץ;
• פריימר ואמייל;
• מסנן גז (אופציונלי);
• ייתכן שיהיה צורך חיבורי מפוח המסומנים "GAS" הם עדיפים על צינורות גומי.

בהתאם למצב, ייתכן שיהיה צורך בחומרי עזר נוספים.

נקודות החיבור של צנרת המפוח עם הצינור, האביזרים והמכשירים חייבות להיות אטומות באטם פארוניט. חומר זה, בניגוד לגומי, אינו נתון לעיוות.

כיצד לחבר דוד גז

הליך חיבור דוודים למקור:

1. קַבָּלָה תנאים טכניים בארגון חלוקת גז לצורך חיבור לרשתות אספקת גז.
2. הוֹצָאָה לְפוֹעַל עבודת עיצוב, האישורים הנדרשים של מסמכי התכנון.
3. הוֹצָאָה לְפוֹעַל עבודות בנייה והתקנה, כולל צנרת גז של דוודים, פיתוח תיעוד ניהולי.
4. בדיקות ובדיקות לחץ צינורות גז.
5. חיבור לרשת הגז הראשית, התנעת גז.

חשוב לקחת בחשבון שבתי דוודים גז הם אובייקטים של סכנה מוגברת.

לכן, כל העבודה הקשורה לתכנון, התקנה ותפעול חייבת להתבצע על ידי ארגונים בעלי עם היתרים מתאימים וצוות מוסמך.

והעבודה על חיבור ישיר לרשת הגז הראשית והפעלת הגז מתבצעת. ארגון חלוקת גז, אשר פרסם את המפרט הטכני.

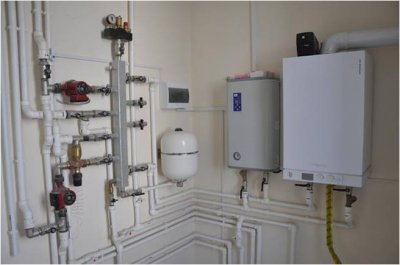

בכל מקרה, לא מזיק לדעת את המיקום הנכון של רכיבי צנרת הגז. יש להשתמש במכשיר הראשון לאחר הכנסת גז לחדר. שסתום כיבוי תרמי, אחריו שסתום אלקטרומגנטי. לאחר מכן מומלץ לְסַנֵן, אחרי - מד גז. לאחר מכן, מסעפת הגז הראשית, מתבצעים קווים לדודי הגז עליהם מותקנים ברזים ומדדי לחץ לשליטה בלחץ.

חיבור לגז בבקבוקים

לא תמיד ניתן להתחבר לרשתות גז, מכיוון שהן עדיין לא מונחות בכל מקום. במקרים כאלה, ישנה אפשרות להמיר את הדוד לפעולה על גז נוזלי מגליל.

מבערים של דודי גז טבעי פועלים תחת לחץ ממוצע 20 מיליבר (0.002 מגה פסקל)וגז נוזלי יוצא מהצילינדר תחת לחץ 3-4 מיליבר.

בבחירת דוד עם מבער גז נוזלי, עדיף לתת עדיפות לדגם שבו לחץ ההפעלה של המבער נמוך ככל האפשר.

זה יאפשר לכם לחסוך משמעותית בדלק הודות לריקון המלא ביותר של בלון הגז.

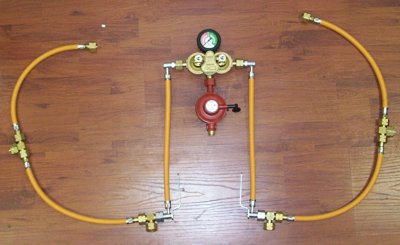

מבערים לשריפת גז נוזלי עשוי להיכלל בחבילת הדוד הבסיסית. אחרת, יהיה צורך לרכוש אותו בנפרד. במערכת כזו, יידרש מפחית לחיבור למיכל. מפחית ואביזרים נחוצים אחרים ניתן לרכוש הן מספקי ציוד דוודים והן בתחנות תדלוק של צילינדרים. מפחית לדוד חימום חייב להיות בעל תפוקה גבוהה יותר מאשר מפחיתים נפוצים יותר לתנורי גז.

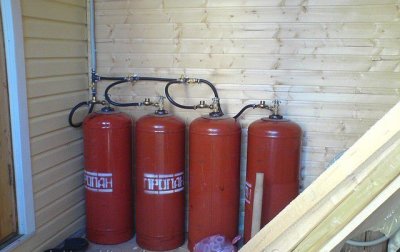

עבור בית פרטי בשטח של 100 מ"ר למטרות חימום וחימום מים, בממוצע של 8-9 בלוני גז לחודש במהלך עונת החימום. ניתן לשלב צילינדרים להתקנות קבוצתיות (עד 15 יחידות). הם ממוקמים בארון מתכת, הנמצא בחדר מאוורר נפרד.

גז נוזלי כבד יותר מאוויר, לכן אסור שיהיו מרתפים או מרתפים בחדר עם בלונים. יתר על כן, לא ניתן לאחסן אותם במרתפים או בקומות הקרקע.

אסור להתקין צילינדרים בחוץ, בטמפרטורות נמוכות זה יקרה הפחתת לחץ גז, ותהליך הבעירה יופרע.

לאספקת גז ממפחיתים לדוודים, עדיף להשתמש ב צינורות גליים ממתכתהם פחות נוטים לבלאי מאשר גומי ופחות נוטים לרעידות ועיוות בעת החלפת צילינדרים מאשר מערכת צינורות.

יש להפעיל לחץ על מערכת צנרת הגז המורכבת באמצעות אוויר דחוס ולאחר מכן לבצע בדיקת גז. עבודות אלו חייבות להתבצע ארגונים מיוחדים, אשר להם האישורים המתאימים.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד להתקין דוד גז בצורה נכונה.

חימום בגז - חיסכון, בטיחות ונוחות

תיעוד תכנון שבוצע כראוי, התקנה איכותית של המערכת, עמידה בתקנות הבטיחות, שימוש בציוד מודרני, הצטיידות המערכת באוטומציה ובקרה יספקו לכם בטיחות, חיסכון בחשבונות חשמל ונוחות בבית.
