לחיות בלי שריפות ופיצוצים: איך להקרקע דוד גז בבית פרטי במו ידיכם?
התקנת מערכת חימום בגז בבית פרטי כרוכה בכמה פעולות דרישות בטיחות חשמלית.
לפי כללי ההתקנה החשמלית (PEU) יש צורך לבצע הארקה מגוננת דוד גז.
אם לא נעשה זאת, עלול להתרחש שריפה או פיצוץ של ציוד, ועלולה להיווצר איום על חיי אדם ממתח מסוכן. ניתן לבצע מניפולציות אלה בעצמכם, בלי לערב מומחים חיצוניים.
הארקת דוד גז בבית פרטי
קוֹדֶם כֹּל אתה צריך לבחור מוליך הארקה: הם מגיעים בסוגים שונים טִבעִי אוֹ מְלָאכוּתִי מָקוֹר.
אֶל סוג ראשון כוללים חפצי מתכת שונים הנמצאים במגע עם האדמה, לשני - מוליך פלדה רגיל קבור באדמה.
נוצר מוליך מלאכותי בכוחות עצמו או קנה סט מוכן.
עבודות התקנה יכולות להתבצע מתחת לבית עצמו, למשל, במרתף, או לידו.
חָשׁוּב! לא יכולה להיות שום חיבור טבעי צינור חימום, צינור מים אוֹ בִּיוּב.
כדי לעשות הכל נכון, צריך תרשים, דרישות הארקה וכלים, אשר יידרש במהלך העבודה.
איך להאריק דוד גז בעצמך
תכנון המעגל מוכן לפני ההתקנה.

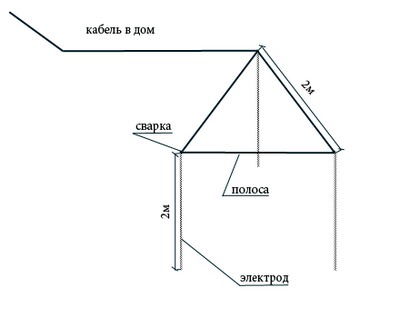

ניתן להשתמש במסמך כ צורת משולש, המוצג במאמר, ו דמויות בעלות מספר רב של צלעות. ראשי - לא פחות משניים.
ככל שיהיו יותר צדדים ואלקטרודות, כך הוא יהיה נמוך יותר הִתנַגְדוּת.

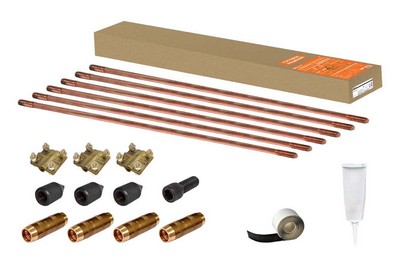

ערכות הארקה מוכנות בדרך כלל כבר כוללות תרשים.
נורמות
כדי להימנע ממצבי חירום, יש להקפיד על מספר דרישות הארקה. ה-PUE קובע כי התנגדות המעגל צריכה להיות לא יותר מ-10 אוהם באדמה רגילה ו >50 אוהם בחול יבש.
חתך הרוחב הבא מותר עבור החוט המחבר את הפאנל למעגל:
- חוט נחושת - לא פחות מ-10 מ"מ רבוע;
- אלומיניום - 16 מ"מ רבוע;
- פלדה - 75 מ"מ רבוע.
כלים וחומרים
כדי להתקין את מערכת ההארקה, תזדקקו לחומרים הבאים:
- אלקטרודות, כלומר: זווית מתכתלמידות 5x5 ס"מ או חיזוק בנייה בקוטר לא פחות מ-16 מילימטרים רבועים;
- לוחות מתכת עוֹבִי לא פחות מ-40 ס"מ, רוחב - 4 ס"מ;
- מחבר בורג.
כדי לעבוד עם חומרים אלה תזדקקו לכלים הבאים:
- מכונת ריתוך, אם הלוחות אינם מאובטחים באמצעות ברגים;
- לִגרוֹף לחפירת תעלה;
- פטיש או מקדחת פטיש;
- בולגרי, כדי לחתוך עודפי מתכת.
הַפנָיָה! במקום מכונת ריתוך, ניתן להשתמש ב... מקדחה עם מקדחי מתכת ולהדק את הלוחות בעזרת ברגים.
תהליך הארקת דוד גז בבית:
- לִבחוֹר מוליך הארקה מתאים. ניתן לבחור בין הארקה מלאכותית לטבעית.

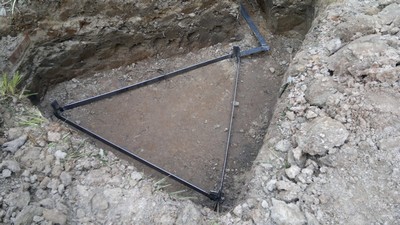

- אז כדאי לך לבחור המקום הנכון, היכן שתתבצע ההתקנה. יש צורך לחפור באדמה שלוש תעלות עבור מעגל הארקה, עומק כ-50 ס"מ, אורך לא פחות מ-120 ס"מ כל אחד.
-
זה אמור לעבוד מְשּוּלָשׁ, לפינותיו מוחדרות אלקטרודות. אם הקרקע קשה, ניתן לקדוח חורים בעזרת מקדחה.
החלק העליון של האלקטרודה צריך להיות מתחת לעומק הקיפאון של הקרקע. בממוצע, 70 סנטימטרים.
- לאחר מכן חברו את האלקטרודות יחד לוחות מתכתחלק מהערכות מרותכות יחד, אחרות מחוברות יחד עם ברגים. עובי הפלטה הוא לא פחות מ-40 ס"מ, רוחב - 4 ס"מ.

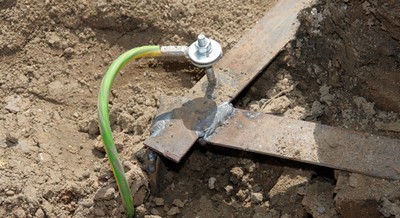

- הצלחת מהמשולש מובאת החוצה אל בַּיִתהוא מרותך לפלטה מחבר בורג, שאליו מוברג חוט ההארקה המוביל לפאנל.
- לולאת הארקה מתחפר לתוך האדמה.
בדיקה בטוחה של הארקה תקינה
מומלץ לבדוק את המעגל מיד במהלך ההתקנה כדי לוודא שהוא עומד בתקנים. שתי דרכים לעשות זאת:
- עם ציוד מיוחד, לדוגמה, מגו-אומטר. ציוד כזה יצטרך להיות מושכר, אך התוצאה תהיה המדויקת ביותר.

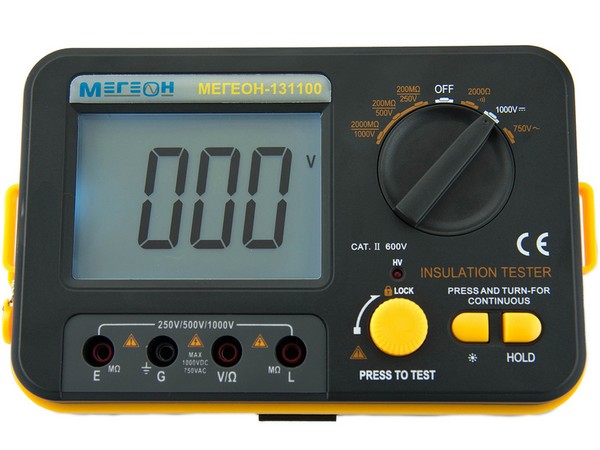

תמונה 1. מגה-אוהם-מטר דגם 131100, טווח מדידת התנגדות מ-0.1 עד 200 מגה-אוהם, יצרן - Megeon.
- עם שקע רגיל ונורההם הולכים אל הפטרון שני חוטים עם קצוות מבודדים. חוט אחד יורד לאפס, שְׁנִיָה — לפאזה. הנורה תידלק. לאחר מכן, החוט מהאפס יובא לקרקע. הנורה תידלק אם המעגל במצב תקין, תבהב — אם המעגל מורכב בצורה גרועה, ולא תידלק כאשר הארקה אינה פועלת.
הליך האימות מתבצע ב דוד הגז מופעל.
הבדיקה הסופית של הקונטורה מתבצעת על ידי נציגים מעבדת חשמל ושירות גזבהתבסס על התוצאות, נערך דוח בדיקה של התנגדויות הארקה ומסקנה לגבי עמידה בתקנים.
בעתיד, מומלץ לבדוק את המעגל עם מכשירים. כל 6 שנים, כֹּל שָׁנָה לבצע בדיקה ויזואלית.
סרטון שימושי
צפו בסרטון שמראה את תהליך הארקת דוד גז.
אמצעי אבטחה
הארקה של דוד גז היא הכרח ליצירה בטיחות בבית. מכשירים רבים פשוט מתקלקלים משום שהבעלים לא הקפידו לעמוד בכללים. העבודה יכולה להתבצע באופן אישי או להפקיד בידיהם. למומחים, אם אין לך את הכלים הדרושים.
לא ניתן להשתמש בשקע רגיל או במסנן חשמל כדי לחבר ולהאריק את הדוד. עדיף להתקין התקן מיוחד - RCD (מכשיר זרם שיורי), אשר ימנע מהציוד לפעול אם תהיה בעיה.
