ציוד היי-טק בבית: דרכים לחבר דוד גז
גז - סוג הדלק הפופולרי ביותר במקומות בהם יש אספקת חימום מרכזית. זהו מקור אנרגיה זול ונפוץ.
אבל בעת התקנת דוד גז זה הכרחי יש להקפיד על אמצעי הבטיחות ולפעול לפי ההוראות, תוך הקפדה על כל הדרישות והכללים.
התקנה שגויה עלולה לגרום לעלויות שיפוץ נוספות, ובמקרים הגרועים ביותר, לדליפה או אפילו פיצוץ.
דיאגרמות חיבור של דוד גז
התוכנית שונה מעגל יחיד ומעגל כפול דוודים.
מעגל יחיד
למכשיר זה יש מחליף חום אחד המשמש לחימום נוזל הקירור.
אי אפשר להכין איתו מים. לאספקת מים חמים (צרכים ביתיים). הם מיועדים אך ורק לחימום מגורים.
היחידות מחולקות ליחידות המותקנות על הקיר וליחידות המותקנות על הרצפה בהתאם לעקרון ההתקנה. ההבדל הוא בשלטון.
לראשונים יש גרסה מוגבלת - 100 קילוואט, עבור אלה העומדים על הרצפה אין כמעט הגבלה.
קיר מותקן
- החיבור מתבצע באמצעות סוגריים מיוחדים.
חָשׁוּב! חייב להיות מרווח בין היחידה לקיר מדידה מ-30 עד 50 ס"מ.
- יש לבדוק את קיומה של משב רוח בצינור היציאה של היחידה לפני חיבורה לארובה. קוטר פתח הכניסה חייב להתאים לקוטר הצינור בארובה. החיבורים חייבים להיות אטומים לאוויר.
- כדי למנוע סתימה של מחליף החום, מותקן מסנן על צינור הדוד. מערכת ריכוך מים.
- לפני החיבור למערכת החימום, יש צורך בדיקת לחץ של היחידה.
- בעזרת צינור גמיש ואטמים של פארוניט, זה נעשה חיבור לרשת הגז הראשית.

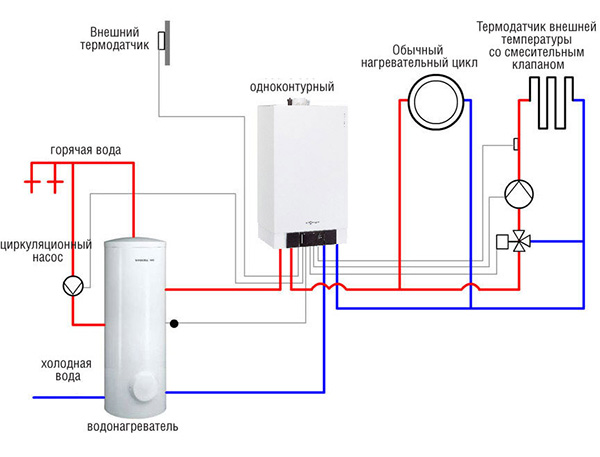

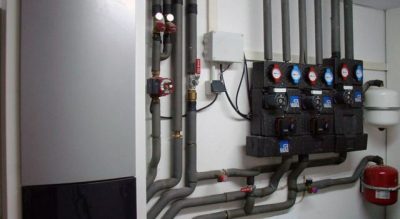

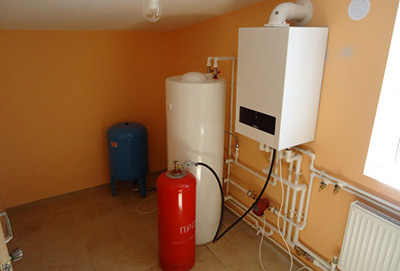

תמונה 1. תרשים חיבור של דוד קיר חד-מעגלי למערכת חימום עם משאבת סירקולציה ודוד מים.

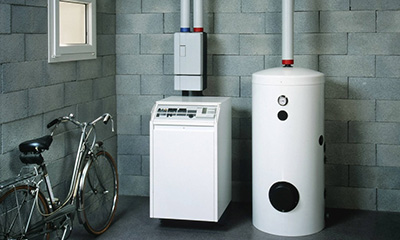

עומד על הרצפה
- המכשיר מותקן על גבי משטח שתוכנן במיוחד אזור מוכן ופנוי.
- חור נוצר לארובה (אם אין) ונבדקים גדלי קוטר שני היציאות (גם הארובה וגם הארובה) כדי לוודא שהם תואמים.
- מותקן מסנן ריכוך מים.
- הדוד מחובר ל מערכת חימום ומערכת גז ראשית.
תְשׁוּמַת לֵב! עקב הסכנה הפוטנציאלית של העבודה, מומלץ לחבר יחידות קיר ורצפה לרשת הגז הראשית. להפקיד בידי מומחה.
אטימות החיבורים חשובה עבור שני סוגי המכשירים.
מעגל כפול
מכשירים דו-מעגליים נבדלים על ידי נוכחותם 2 כבישים מהירים. הקו השני מיועד לחימום מים לצרכים ביתיים, מה שמאפשר לסרב להשתמש בדוד.

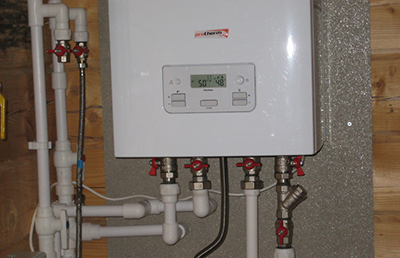

קיר מותקן
דיאגרמת החיבור עבור דוודים דו-מעגליים המותקנים על הקיר אינה שונה בהרבה מדודים חד-מעגליים. עם זאת, כאן חיבור של ארבעה (לא שניים) צינורות, זוג מהם משמשים לחימום מים לצרכים ביתיים.

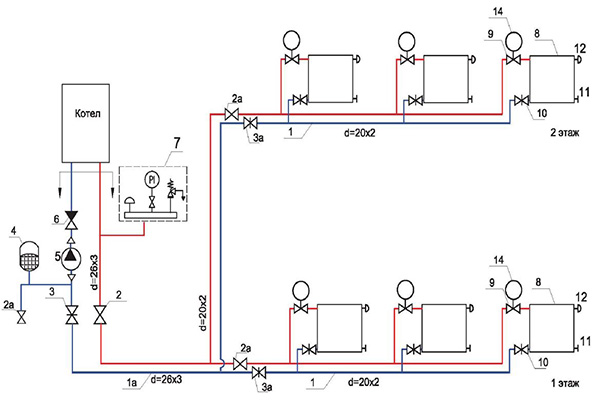

תמונה 2. תרשים חיבור של דוד דו-מעגלי המותקן על הקיר למערכת חימום לבית פרטי בן שתי קומות.
עומד על הרצפה
החיבור של סוג דו-מעגלי המותקן על הרצפה דומה לסוג חד-מעגלי, שוב תוך התחשבות בנוכחות וב חיבור זוג הצינורות השני.

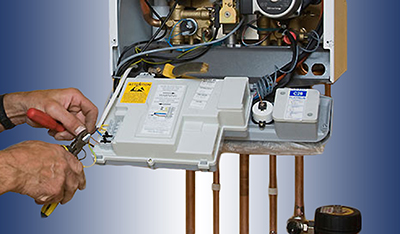

כיצד לחבר דוד גז בבית פרטי לפי הסדר?
ניתן להתקין ולחבר את המכשיר בצורה נכונה בעצמך, אך הדבר דורש אישור משירותי הגז. במהלך העבודה יידרש פעילות מתחשבת וצורך בניירת: תיאום מספר נושאים והשגת מסמכים.
בהתחלה חוזה נערך עם ספק גז טבעי בנוגע לאספקתו לבית פרטי. הם מעורבים גם בפרויקט גיזוז הבניין ובהתקנת הציוד הדרוש.
לפני ההתקנה, כל המסמכים נבדקים (תעודה, מספר סידורי של המוצר). אם הכל תקין, ממשיכים להתקנה.
מיקום ההתקנה נבחר באופן יחסי סוג המכשיר.
דוד הגז העומד על הרצפה מותקן על משטח ישר העשוי מחומרים שאינם דליקים. הוא משמש, לדוגמה, אריחים או משטח בטון. ולפעמים הם מניחים יריעת פלדה מגולוונת עם בליטה בצד הקדמי עד 30 ס"מ. הגישה למבנה חייבת להיות בלתי מוגבלת מכל צד.
חָשׁוּב! יש צורך שהדוד יהיה ממוקם הרחק ממכשירי חשמל וממקורות אש, כמו גם לא קרוב לקיר.
על המבנה להיות בעל עומס אחיד על כל התומכים.
דוד הגז המותקן על הקיר מאובטח באמצעות סוגריים (כלולים). גובה התקנה — בערך מטר אחד מעל הרצפה. ראשית, הרצועות מהודקות, לאחר מכן היחידה מורכבת עליהן.
לאחר מכן מתבצע החיבור לארובה. לפני כן, נבדק הדבר. נוכחות של משיכה. כדי למנוע דליפת גזים רעילים, החיבורים אטומים בקפידה.

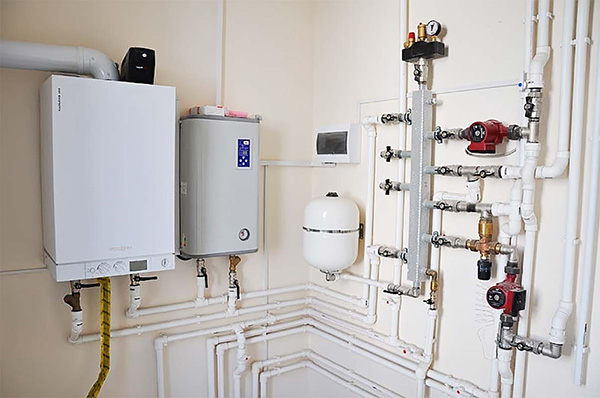

תמונה 3. דוד גז המותקן על הקיר, מותקן בגובה של יותר ממטר מעל הרצפה, מחובר לארובה.
25 ס"מ — האורך המרבי של קטע הצינור המחבר את הדוד לארובה.
השלב הבא הוא חיבור לאספקת המים. השלב הראשון הוא התקנת מסנן לטיהור מים קשים, המונע סתימה של מחליף החום. ברזים ו/או שסתומים מותקנים משני צידיו.
כדי להבטיח לחץ אופטימלי במערכת, החיבור לאספקת המים מתבצע או במקום שבו הצינור מסתעף, או קרוב ככל האפשר לכניסתו לבניין. בדרך כלל, צינור אספקת המים מחובר מראש היחידה, וצינור החזרה מחובר מלמטה.
כל התקשורת חייבת להיות מצוידת במנגנון נעילה כדי לאפשר יש לסגור מיד את אספקת הגז במקרה של סכנה.

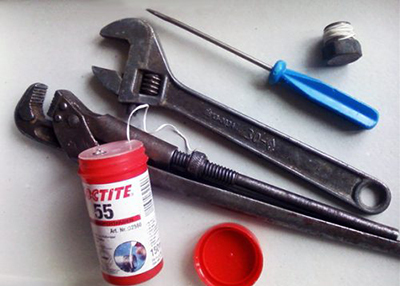

חומרים וכלים
- מפתחות ברגים ודיבלים מתכווננים;
- מפלס הבניין כדי לבחור את המקום להרכבת הסוגריים, אורכם לא צריך להיות פחות ממטר אחד;
- מקדחת פטיש עם סט מקדחות בקטרים שונים ליצירת חורים בקיר לצורך הידוקם;
- סוֹגְרַיִם — הם מגיעים בסט, אבל עדיף שיהיו כמה מראש;
- מִספָּרַיִם, כך שכאשר חיתוך צינורות, שכבת המגן שלהם האחראית על האטימות לא תיפגע;
- כייל לצינורות התלקחות;
- שסתומים, ברזים — לחיזוק מנגנוני נעילה;
- יריעות פלדה מגולוונות וכלים לחיתוכם.
חיבור מעגל החימום שלב אחר שלב
לֶאֱכוֹל מספר דרכים לחבר את המעגל לדוד, בהתאם לדגם ולציוד הנלווה.
בעת חיבור מכשיר גז חד-מעגלי למערכת חימום, הדרך הקלה ביותר היא שימוש בשסתומי סגירה וחיבור המעגל בעזרתם ישירות לדוד.
זרימת נוזל הקירור מתרחשת במצב טבעי, ומיכל התפשטות קונבנציונלי מותקן במערכת.
בעת חיבור התקנים בעלי מעגל כפול, העבודה הופכת למסובכת יותר, מכיוון שקו אספקה מחובר לדוד. סט כפול של צינורות. נוזל הקירור זורם ישירות דרך אחד, ומים חמים זורמים דרך השני. החיבור נוצר גם באמצעות שסתומי סגירה.
אם המערכת היא מסוג סגור, יש להתקין את הדברים הבאים: מכשירים נוספיםמשאבת סירקולציה, מיכל התפשטות ממברנה וקבוצת בטיחות.
חיבור למערכת החימום
מיקום צמתי החיבור למערכת החימום (מהצד הקדמי):
- שְׁמֹאל — אספקת נוזל קירור חם למעגל;
- מימין — קו החזרה.
בעת חיבור הדוד, כדאי לבדוק בקפידה את האיטום והידוק הצמתים, אך אל תהיו קנאים מדי עקב הסיכון לפגיעה בחוטים ולהתמודדות עם בעיית החלפת כל רכיבי החיבור.
יש צורך להתקין ו מסנן גס לקו ההחזרה, אשר יאריך את חיי המכשיר על ידי עצירת חלקיקים מוצקים.
סרטון שימושי
הסרטון מתאר את הכללים הבסיסיים להתקנת ציוד חימום גז.
כיצד לבדוק אם המכשיר מחובר כראוי?
כדי לבצע בדיקת ביצועים של המכשיר, עליך לבדוק תחילה אטימות של חיבורים על ידי לחיצה (2 אטמוספרות).
בנוסף, נדרשים הדברים הבאים:
- להעריך את מראה הדוד ומערכת החימום (לגילוי סדקים או נזקים אחרים);
- בדוק אם יש טיוטה בארובה;
- בדוק את לחץ נוזל הקירור;
- להעריך את מצב אספקת הגז (לחץ נמוך ברשת יכול לעצור את הדוד מעצמו).
אם אתם מוצאים בעיות באחד ממרכיבי המכשיר ובחיבור למערכת החימום, צינור הגז ואספקת המים, עליכם לפנות למומחים שיוכלו להציע פתרון למקרה ספציפי.
השקה ראשונה הדוד מתבצע בנוכחות נציגי שירותי גז, אשר יבדקו את איכות העבודה שבוצעה.
