כוונון עדין של מערכת החימום שלכם, נגיש לכולם: כיצד לחבר תרמוסטט חדר לדוד גז

דודי גז מודרניים הם טכנולוגיים מאוד ו... לרוב יש מובנה תרמוסטט - מכשיר המודד את הטמפרטורה והלחות של האוויר בחדר ושולח אותות ללוח הדוד לגבי אופן ייצור החימום.

הכוונון מתבצע על ידי הדלקה וכיבוי של הדוד. עם זאת, ישנם מצבים בהם יש צורך לחבר ציוד בקרה נוסף.

כיצד לחבר תרמוסטט חדר לדוד גז?

להרכבת הרגולטור אין צורך במיומנויות מקצועיות או בכלים מיוחדים, מספיק להבין את תרשים ההתקנה, לפעול לפי הוראות יצרן דוד הגז והווסת, ולקיים אמצעי זהירות לעבודה עם זרם חשמלי. לאחר מכן ניתן לבצע את ההתקנה באופן עצמאי, מבלי להזדקק לעזרתו של מומחה.

דיאגרמת חיווט

תרשים דוד הגז צריך לציין האם ניתן לחבר אליו תרמוסטט. חשוב לוודא שההתקנה ציוד נוסף מותר על ידי היצרן ולא יפגע במערכת החימום.

התקנה שגויה עלול לגרום להתמוטטות ציוד יקר ואובדן אחריות.

במקרה בו יחידת הבקרה תותקן בתוך הדוד, למצוא מקום מתאים לכךבמידת הצורך, ניתן להשתמש בתיבת הרכבה.

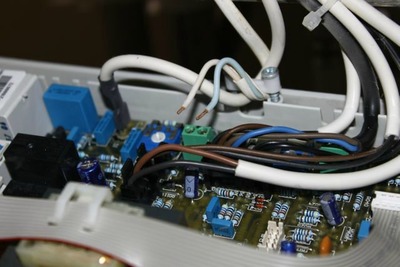

אם אתה לומד תרשים לוח האם דוד גז, ברור שיש לו שני מגעים המחוברים זה לזה באמצעות מגשר, שבו הזרם החשמלי יוצא תחילה מהלוח ואז חוזר אליו, ושולט על הדלקה וכיבוי דוד החימום. בדגמים מודרניים רבים, מגשר זה ממוקם על בלוק נפרד לצורך התקנה קלה, שם התרמוסטט מחובר בפשטות.

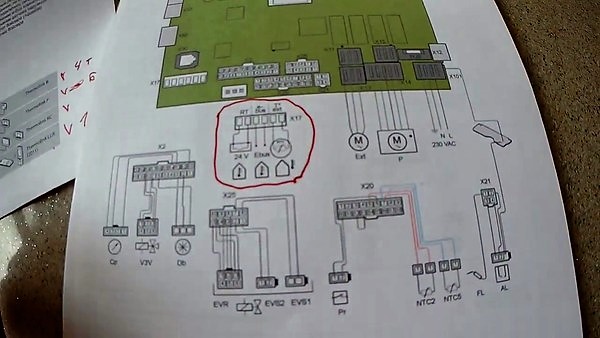

תמונה 1. תרשים מודפס של לוח דוד הגז. החלק המציג את האפשרות לחבר תרמוסטטים שונים מסומן בעיגול אדום.

אבל בסוגים מסוימים של ציוד חימום, מיקום ההתקנה יצטרך להימצא ישירות על הלוח. במקרה זה שחררו את הברגים שמחזיקים את הג'אמפר, הם מוציאים אותו ומניחים אותו במקומו הם מתקינים חוטים, הולך לתרמוסטט.

תרמוסטט המחובר כהלכה מאפשר לזרם החשמלי לעבור דרכו, אל הדוד מהרשת, ובכך לשלוט על הדלקה וכיבוי של המערכת כולה חימום. אם האוויר בחדר מתחמם יותר מהטמפרטורה שנקבעה על הרגולטור במהלך כוונון, המכשיר מכבה את דוד הגז, וכאשר הטמפרטורה יורדת מתחת לגבול שצוין, החימום מופעל שוב והאוויר בבית מתחמם.

חומרים וכלים

להתקנת התרמוסטט על דוד הגז, אין צורך בכלים מיוחדים. כל מה שצריך להתקנת המכשיר במערכת החימום כלול. בערכת המשלוח.

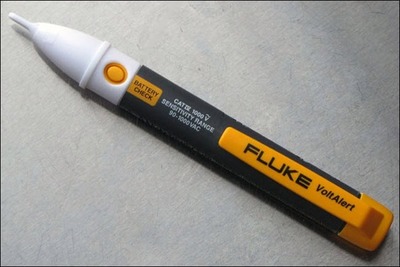

כדי להתקין את הרגולטור תצטרכו: דפי נתונים טכניים תרמוסטט ודוד חימום לאימות תרשימי חיבור חשמליים, מברג ביתי, בודק מתח ברשת, סט כלים לחיזוק מכשיר על הקיר בסלון.

בחירת מיקום להתקנת התרמוסטט

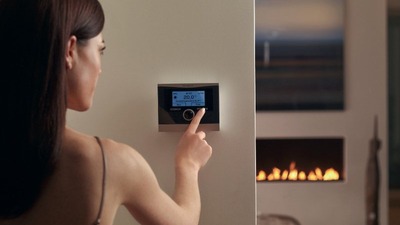

לפני תחילת עבודות ההתקנה, בחר את המיקום להתקנת התרמוסטט. חשוב ביותר לבחור את החדר הנכון עבור המכשיר, כי הטמפרטורה והלחות של האוויר בחדר הזה הן אלו שיווסתו את כל מערכת החימום בבית.

יש להתקין תרמוסטט באזור מגורים, לא באזור טכניבדרך כלל בוחרים החדר הכי קר בכל הבית, למשל, בפינה. התקנת המכשיר בחדר דוודים או בחדר אחסון תוביל לפעולה שגויה של החימום. אסור לתלות את הרגולטור ליד רדיאטורים לחימום., מכשירי חשמל ביתיים הפולטים הפרעות חום: תנורי מטבח, תנורי חימום. לא מומלץ למקם את הבקר במקום בו יש רוחות רוח, ליד חלונות או במקום בו יהיה חשוף לאור שמש ישיר.

התרמוסטט צריך להיות נגיש וגלוי בקלות כך שניתן יהיה לשנות את הגדרות הטמפרטורה בכל עת או להחליף את הסוללות.

כללים מתקנים:

• גובה הרכבה לא יותר ממטר וחצי מעל פני הרצפה.
• אין להתקין על גבי חיצוני, הקיר הקר של הבית.
• למכשיר חייבת להיות גישה חופשית.
• אין לתלות ליד תנורים, מזגנים, חלונות.
• הימנעו מחשיפה לאור שמש ישיר על המכשיר.

הֲכָנָה

לפני שתתחילו להתקין את התרמוסטט, עליכם: ודא שהדוד תומך בהתקנה ציוד נוסף. לאחר מכן מערכת החימום מנותקת מרשת החשמל והמתח נבדק באמצעות בודק.

לְאַחַר הכנת המקוםיש לספק גישה חופשית לאתר התקנת התרמוסטט ולדוד, תאורה מספקת של אזורי העבודה.

התקנה וחיבור

כל דודי הגז המודרניים יש יציאות מיוחדות לחיבור התרמוסטט. התרמוסטט מגיע עם כבל התקנה מיוחד או התקנה באמצעות מסוף. אם החיבור עבור דגם זה אינו סטנדרטי, הוא מגיע עם דרכון טכני, שם כל תרשימי ההתקנה המפורטים זמינים.

תמונה 2. תרשים מפורט של התרמוסטט TS2 GMS, המציג את חיבורו לדוד ולציוד אחר.

החיבור מורכב מ הברגו את קצוות החוט תֶרמוֹסטָט לטרמינל דוד, ולאחר מכן התקן את המכשיר על הקיר בחלל המגורים. ככלל, להוראות יש סעיף מתאים עם הוראות מפורטות להתקנת התרמוסטט.

שיגור, בדיקת פעולה

לאחר החיבור, הבקר והדוד מופעלים לצורך בדיקה. במקרה זה ההוראות יעזרו, שמגיע עם הרגולטור בערכה. התרמוסטט פועל בדרך כלל על סוללות, עליך לוודא שהן מוכנסות למכשיר ונטענות.

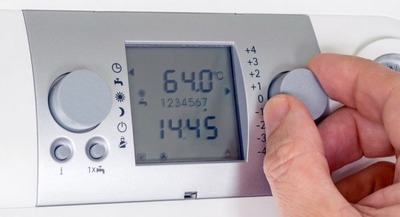

אם הרגולטור מופעל, הדוד מחובר גם לאספקת החשמל. באמצעות הכפתורים שעל צג הבקר, מגדירים פרמטרים שונים. ולבדוק האם מערכת החימום מגיבה לשינויים. אם היא פועלת כראוי, כוונן אותה.

הגדרות חימום

הם מיישמים בהתאם להוראות בדרכון וסת. על מנת להבטיח את פעולתה התקינה של מערכת החימום, יש להקפיד על הכללים:

• אִם הבית נשאר ריק במשך יום או יותר, ואז בהיעדרם של הבעלים הם הציבו טמפרטורה מינימלית.
• לפני טיול ארוךלדוגמה, במקרה של חופשה, מותקנות סוללות חדשות בווסת ו להעביר את המערכת למצב חסכוני.
• חשוב לפקח על הסוללות ולמנוע את פריקתם על ידי החלפתם בזמן.
• דוד ווסת מחובר דרך מייצב מתח.

ברוב התרמוסטטים יש כבר תוכנות מותקנות מראש, אשר יספק חימום אופטימלי של החדר במהלך היום וחיסכון במשאבים בלילה. מספר התוכניות הללו תלוי בדגם המכשיר. ניתן לבחור אחת מהן, או להגדיר את המכשיר בנפרד.

הרגולטור שולט ב:

• טמפרטורת האוויר.
• זמן התגובה של המערכת. לדוגמה, האם הדוד יגיב לרוח משותפת לטווח קצר.
• טווח טמפרטורות: כמה טמפרטורת החדר יכולה לסטות מהערך שנקבע.

סרטון שימושי

צפו בסרטון, המציג בפירוט את תהליך חיבור התרמוסטט.

מַסְקָנָה

אפילו הרגולטור הזול ביותר יחסוך לפחות 15% מהמשאביםהאוטומציה תיצור טמפרטורה נוחה בבית ותשמור עליה באופן עצמאי ללא התערבות הבעלים. בנוסף, הרגולטור מגביר את אמינות מערכת החימום, מפחית בלאי על רכיבים חשמליים וחלקים אחרים של הדוד, ובכך להאריך את חיי השירות שלו.

תֶרמוֹסטָט לעיתים רחוקות נכשל כאשר מחובר דרך מייצב מתח. מכשיר זה אינו דורש שום תחזוקה, למעט החלפת סוללות בו בזמן.
