אי אפשר בלי עזרה מוסמכת! המורכבויות של התקנת דוד גז המותקן על הקיר

בכל המקרים, בכל מקום בו מתוכנן להציב דוד גז, על הרצפה או על הקיר, ההתקנה מתבצעת מומחים מוסמכים מגורגז.

פיקוח גז יאפשר התקנה, רק אם יש תעודת תאימות ציוד שנרכש.

התקנת דוד גז המותקן על הקיר. חומרים וכלים

לאחר שבחרתם את הדגם שאתם אוהבים, שאלו כיצד לחבר אותו לקיר ו... מה מוצע בערכה עבור זה לדוד (וויים, דיבלים חשמליים). אם התנור נמכר ללא מחברים, יהיה צורך לרכוש אותם בנוסף.

לסרב לרכוש אם היחידה מיוצרה לא יצרן בעל מוניטין רבאו שמדובר בספק חדש, או, סביר יותר, כזה שלא ממש אכפת לו מאיכות.

לאחר התשלום עבור הרכישה, תוכלו לקחת אותו הביתה ולהתחיל לתלות אותו על הקיר. בשביל זה תצטרכו כלים:

• מקדחה חשמלית או מקדחת פטיש;
• מַתֶכֶת צינורות;
• מפלס הבניין (לייזר עדיף).

האחרון משמש לבדיקת גובה התקנת היחידה. זה חשוב במיוחד עבור דודי גז מעובה. הסטייה הקלה ביותר מהאנכי מבטיחה שבירה, ובעתיד הקרוב.

הכנת אתר ההתקנה

יש לזכור כי החדר בו מותקן דוד הגז נחשב לחדר נפיץ ו חייב לעמוד במספר קריטריונים שנקבעו בחוקלכן, לפני ביצוע הזמנה, עליך לוודא שזה אפשרי בביתך, אחרת הרכישה תהיה חסרת תועלת לחלוטין: גורגז תסרב לאשר את ההליך.

בדרך כלל מותקן דוד המותקן על הקיר במטבחחוץ מזה אוורור וחור דרך על דלת הכניסה (והיא צריכה תמיד לפנות לרחוב), שימו לב לקיר עצמו. ודאו שהוא חזק ויכול לעמוד בהתקנת מחברים חשמליים, ואפילו דוד עליו. לשם כך, לחזק את הקיר עם קרשי עץחיפוי הקיר חייב להיות לא דליקאם קיים סיכון שהוא יתלקח במהלך שריפה, מונחת שכבה של חומר שאינו דליק על הקיר, ולאחר מכן על הדוד.

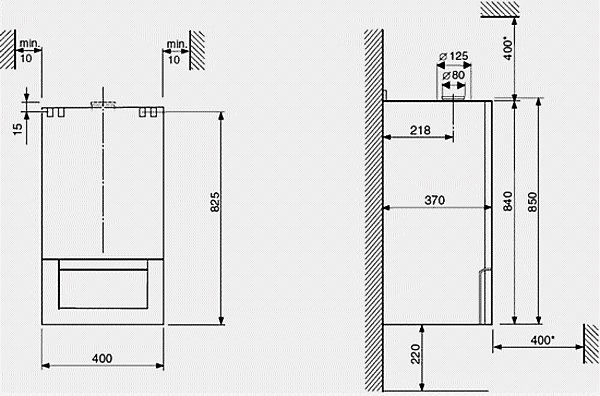

תמונה 1. מידות משוערות של דוד המותקן על הקיר ותקנים למיקומו ביחס לקירות, לרצפה ולתקרה הסמוכים.

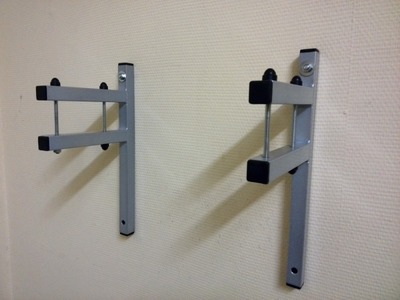

היחידה, על פי התקנים, עומד במרחק של כ-45 ס"מ מהקירלכן, יש צורך לחבר אותו לא ישירות לפאנל, אלא לסורגים שחוברו בעבר לקיר. גובה מהרצפה צריך להיות מ-0.8 עד 1.6 מטרהקירות הנותרים מכוסים באריחי קרמיקה לשם מראה אסתטי.

תליית הדוד

הליך ההתקנה מורכב מהשלבים הבאים:

• פריקת פריקה דוּד;
• אימות סימונים על הגוף עם הנתונים בתעודה ובחשבוניות עבור המכשיר;
• הברגת התושבת או מחברים מתאימים אחרים;
• הסרת תקעים מהמפעל מהיחידה;
• שטיפת צינורות פנימיים.

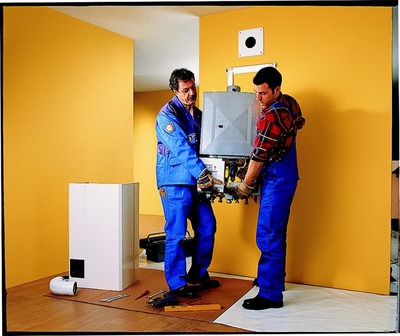

כעת ניתן לתלות את הדוד במקום הרצוי. בדוק את האופקיות הדוד, יש להתאים את מיקומו במידת הצורך.

כל מה שנותר זה להתחבר הדוד למערכת. אם הטכנאי כבר הגיע לתורנות, ניתן לערב אותו בעבודה.

ארובה בבית פרטי

הדבר הנפוץ ביותר שנמצא בבתים הוא דוודים. עם תא אש סגורזה מובן: הם קלים יותר לשימוש, קל יותר לחבר אותם לארובה - אתה רק צריך להבריג אותם. צינור קואקסיאליבבתים פרטיים, מוציאים ארובה קואקסיאלית החוצה דרך הקיר.

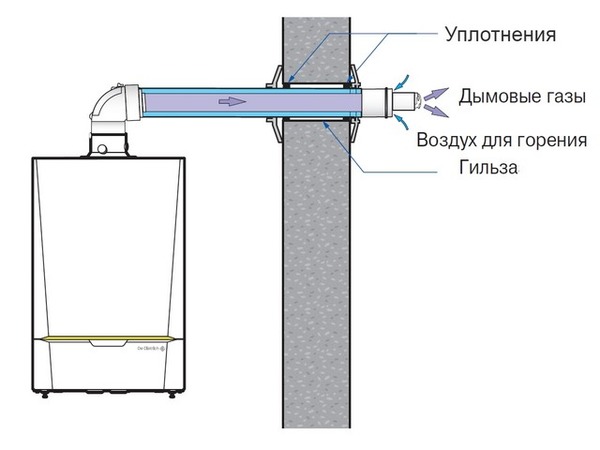

תמונה 2. תרשים של פליטת עשן מדוד גז דרך הקיר הקרוב ביותר. מוצגת תנועת גזי העשן והאוויר.

אין דרישות מחמירות לגובה מתלה הצינור, שכן רוח אוויר מסופקת על ידי המאוורר המובנהתיבת אש פתוחה דורשת התקנה של מערכת פליטה אישית לעשן, ויש להקדיש תשומת לב מיוחדת לחתך הרוחב של הצינור.

חיבור למערכת החימום

מה שצריך לעשות הוא בעצם אותו הדבר כמו בעת חיבור החימוםההבדל טמון בברזים ובקטרי הצינורות.

מסנן מונח על הצינור ה"קר", אשר ימנע חדירת לכלוך וחלקיקי מתכת לגוף החימום.

שסתומי סגירה עם חיבורים ניתנים להסרה (מה שנקרא אמריקאים). הרבה יותר קל ומהיר לעבוד איתם, ואם הברז מתקלקל, קל להחליף אותו בחדש.

צינורות לחץ קר להתחבר בצד שמאל, בכיוון ממרכז היחידה, החם - בצד ימין.

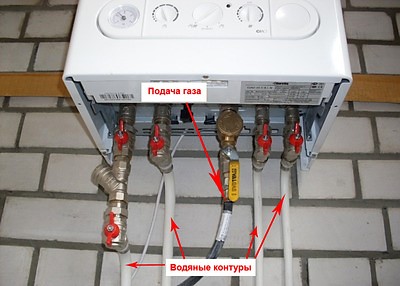

כיצד להתחבר למקור גז

ענף קו הגז מחובר באמצעות חיבור גמיש לצינור שעל יחידת החימום. שסתום סגירה חייב להיות מצויד במסנן אטום הרמטית. אִטוּם חיבור ההשחלה מתבצע באמצעות צבע וגרירה.

אין להשתמש בצינורות גומי., הם משרתים לזמן קצר מאוד. בדרך כלל נציג גורגז יציין זאת כבר בהתחלה. האפשרות הטובה ביותר היא צינור נירוסטה גלי.

בחדר בו מותקן מכשיר החימום המותקן על הקיר, נדרש חיישן גז המחובר לממסראם מתרחשת דליפה, החיישן נותן פקודה לחסום את הגז.

זה יעבוד באותו הזמן אזעקת קול, ומודיע לבעלים על תקלה.

דודי גז דו-מעגליים וחד-מעגליים

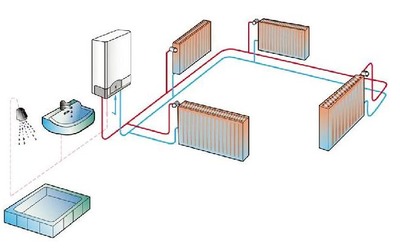

הבדלים בעקרון הפעולה שתי היחידות הללו הן כדלקמן. מעגל כפול התנור לא רק יספק מים חמים מהברז, בזכותו כל המערכות יפעלו כמקודם, כאילו המים החמים לא כובו - זה כולל אספקת מים, רדיאטורים ואפילו רצפות מחוממות. מחליף החום מחמם את המים המגיעים ממערכת אספקת הקור.

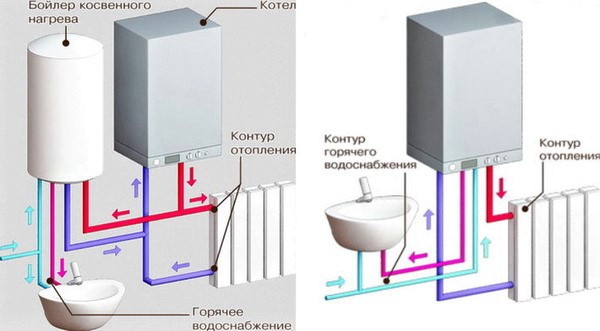

תמונה 3. תרשים המציג את ההבדלים בין דוודים בעלי מעגל יחיד לדוודים המותקנים על הקיר. הראשון דורש דוד.

יחידה דו-מעגלית בלבד מכיל שסתום תלת-כיווני, אשר מווסת את כיוון זרימת נוזל הקירור. מים מחוממים מופנים לכיוון מערכת החימום המרכזית. כאשר ברז החם נפתח, החיישן בתוך היחידה מעביר את שסתום התלת-כיווני למצב אחר - מים זורמים למחליף החום, שם הם מחממים את המים.

כדי שלא תצטרכו לחכות לזרם חם (בדרך כלל הוא מופיע חצי דקה או יותר לאחר פתיחת הברז), עדיף לקנות דוד זרימה עם דוד מובנה. עם זאת, אפשרות זו מתאימה רק לדירות או בתים קטנים. עבור אחוזה גדולה או אחוזה, היא אינה משתלמת.

מעגל יחיד הדוד שימושי רק לחימום מים קרים המגיעים מאספקת המים.

ריצת מבחן

לפני הפעלת מערכת החימום בפעם הראשונה למלא לאט לאט במים, עד למחוון לחץ של 2 אטמוספרותלאחר מכן, נבדקת האטימות. כל דליפה שנמצאה מטופלת.

לגבי איטום לקוי טוֹב בִּיוֹתֵר נגיד בועות סבוןלשם כך, יש לדלל תמיסת סבון ולמרוח אותה על החיבורים. בועות אוויר יופיעו בחיבור הדולף.

רק על ידי ביטול כל הפגמים נוכל הפעל את הדוד שובזה נעשה רק בנוכחות עובד של גורגז.

סרטון שימושי

הסרטון מדגים את השלב הראשון של התקנה עצמית של דוד גז המותקן על הקיר.

מדוע שגיאות התקנה וחיבור מסוכנות?

התקנה ותחזוקה של יחידות גז מבוצעות אך ורק על ידי עובדים מוסמכים של שירותי גז, באישור מארגונים בעלי רגולציה עצמית. בעל הדוד אינו מסוגל לחבר את הדוד ברוב המקרים.

טעויות הן בלתי נמנעות מצד מתחיל., שבגללה במקרה הטוב הדוד פשוט לא יעבוד. במקרה הרע, דליפות גז אפשריות ויום אחד די בלחיצת כפתור כדי שיתרחש פיצוץ. הדבר מאיים על הצטברות הדרגתית של תוצרי בעירה וזיהומים בארובה שאינה מותקנת כהלכה.
