יעיל במיוחד בחימום - דודי גז עם תא בעירה פתוח

כאשר תא הבעירה פתוח נעשה שימוש ברוח טבעית.

משמעות הדבר היא שהאוויר הנדרש להפעלת דוד הגז מגיע מהחדר בו נמצא הציוד. תוצרי בעירה וגזי פליטה מוסרים דרך הארובה. דוד גז.

התקן של דוד גז עם תא בעירה פתוח

פעולת דוד גז כזה משתמשת בתנועת אוויר טבעית. משמעות הדבר היא שאוויר מגיע מהסביבה לתא הבעירה. ללא שימוש במכשירים אוטומטייםגזי הפליטה גם הם נפלטים החוצה בכוחות עצמם.

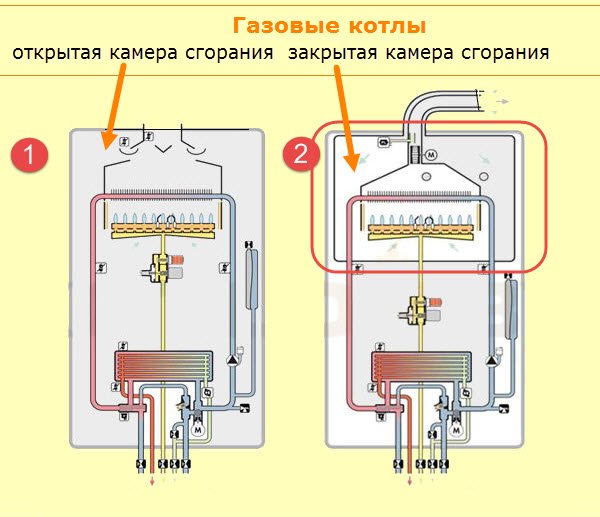

תמונה 1. השוואה בין תכנון דוד גז עם תא בעירה פתוח (שמאל) וסגור (ימין).

דוד גז מורכב מהאלמנטים הבאים:

• מבער גז;
• מחליף חום;
• משאבת סירקולציה (אופציונלי);
• חיישנים אוטומטיים, שסתומים, מתכנתים (לא תמיד קיימים);
• דיור.

המבער ממוקם מתחת לצינורות מחליף החום. הוא עשוי פלדה או נחושת. אפשרות ראשונה עמיד יותר ומאריך ימים, שְׁנִיָה מאופיין ביעילות גבוהה. הלהבה מחממת את המים, המסופקים לרדיאטורי החימום על ידי המשאבה. לפעמים המים זורמים ללא משאבה, בכוחות עצמם. אז הבית מתחמם לאט יותר, אך החימום חסכוני יותר.

אוטומציה שולטת בעבודה דוד גז. הוא נכבה אם אספקת הגז מופסקת, לעתים קרובות ניתן להגדיר את מצב הטמפרטורה הרצוי. אבל יש גם ציוד פשוט יותר, ללא כוונון אוטומטי. זה יכול לעבוד בלי חשמל.

הגוף מכסה את המערכת מכל עבר. גז מסופק מלמטה, ויש פתח יציאה לגז בחלק העליון. חור לחיבור הארובה. הגזים המחוממים נפלטים לרחוב בשל העובדה שצפיפותם גבוהה יותר מזו של האוויר הקר שבחוץ. הבדל זה יוצר את משב הרוח הנדרש.

לפי סוג מקום הלינה דודי גז מחולקים ל רצפה וקירהם נבדלים זה מזה בגודלם ובכוחם (הראשונים גדולים וחזקים יותר). אולי חיבור למערכת חד-מעגלית או דו-מעגלית חימום. מערכת המעגל הכפול מספקת לא רק חימום אלא גם מים חמים לשימוש ביתי.

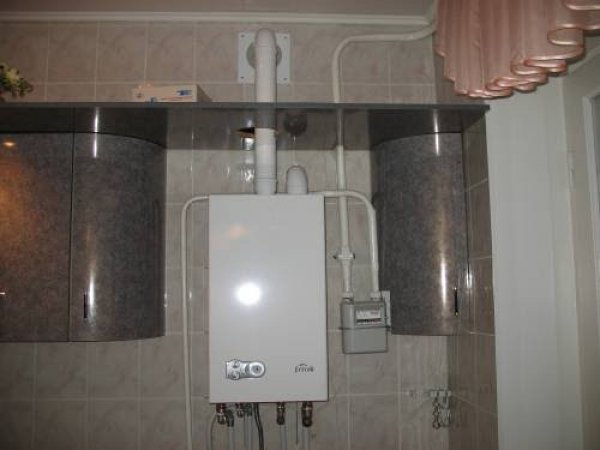

תמונה 2. דוד גז המותקן על הקיר עם תא בעירה פתוח. הארובה ממוקמת בחלק העליון.

יתרונות של דוודים כאלה

הפופולריות של דוודי גז טבעי נובעת מיתרונותיהם. רמת רעש נמוכה ועלות נמוכה הן הציוד עצמו והן התיקונים שלאחר מכן.

מְחִיר

מכיוון שהעיצוב פשוט יותר, המחיר נמוך יותר.זה לעתים קרובות הופך לגורם המכריע.

לְהַשְׁתִיק

דודי תא פתוח שאינם מצוידים במשאבות להזזת מים, לעבוד כמעט בשקט. הצליל הכי חזק שהם משמיעים הוא שאגת להבהלכן, נוח להיות בבתים עם חימום כזה גם במהלך היום וגם בלילה.

תיקונים זולים

הסיבה זהה לזו של העלות הנמוכה: פשטות העיצוב. בפרט, אין תנור חימום, אשר לעתים רחוקות מחזיק מעמד יותר מכמה שנים.

חסרונות של המכשירים

בשל הצורך בטיוטה מתמדת, נוצרות טיוטות. בנוסף, חוזקו תלוי בתנאי מזג האוויר (טמפרטורה, רוח). וגם פעולת קולט האדים במטבח משפיעה על רוח האוויר. ישנם חסרונות נוספים.

התקנה יקרה

דודי תא פתוח מסוכן להתקין באזורי מגורים.

מומלץ לארגן עבורם חדר דוד נפרד, שמידותיו תלויות בעוצמת המכשיר. התנור מחושב בשלב תכנון הבית.

בּוֹ חייבים להיות חלונותכמו כן, יידרש מערכת אמינה לאוורור מאולץ של החדר. זה מגדיל משמעותית את עלויות ההתקנה הכוללות.

לפעמים כדי להגביר את האמינות לדודי גז הוסף חיישנים, אשר מנטרות תופעות לא רצויות המפריעות לפעולה (לדוגמה, היחלשות הרוח). במידת הצורך, הדוד נכבה אוטומטית. מערכת כזו כרוכה גם בעלויות נוספות.

נוכחות של ארובה אנכית

ארובה אנכית נחוצה כדי להסיר גזי פליטה. מוטלות עליו דרישות מסוימות:

1. חתך הרוחב של הצינור אינו קטן מקוטר צינור ההסתעפות כדי להסיר עשן.
2. גובה לפנייה הראשונה - לא פחות מ-0.5 מטרים ו שני קוטרי צינורות.
3. מוּגדָר גובה הצינור מעל הגג.

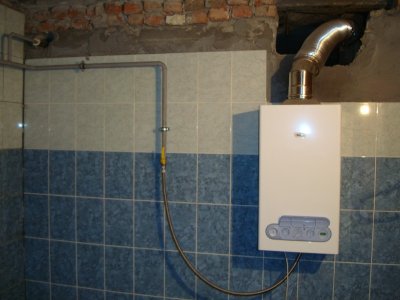

תמונה 3. דוד גז המותקן על הקיר עם תא בעירה פתוח. הוא מצויד בארובה עשויה צינורות פלדה.

זה נקבע לפי המיקום על הגג:

• לא יותר מ-1.5 מטרים מהרכס או על גג שטוח - 0.5 מטר;
• מ-1.5 עד 3 מטרים לרכס - לא נמוך מגובהו;
• יותר מ-3 מטרים מהרכס - לא נמוך יותר מהקו הדמיוני המצויר מהרכס בזווית של 10° לאופק.

סידור ארובה מתאימה לדוד הגז די קשהבנוסף, זה כרוך גם בעלויות חומריות מסוימות.

בחירת מכשיר

בעת בחירת דגם מסוים של דוד גז, כדאי לשקול את המאפיינים הבאים:

• כּוֹחַ;
• שיטת הסידור;
• מספר קווי המתאר;
• תכונות של מבערים;
• אוטומציה מובנית.

מִן כּוֹחַ כמות החום של דוד הגז תלויה בחלק מהחדר שהוא יוכל לחמם. אם זה לא מספיק, יהיה קר מדי. ואם הוא יעבוד יתר על המידה, לא רק שיהיה חם מדי, אלא גם עלות הדלק תעלה.

כדי לקבוע את ההספק הנדרש, בצע חישוב חוםזהו חישוב של אובדן חום דרך הגג, הקירות, החלונות והדלתות וכו'. הם תלויים במידה רבה בחומרים בהם נעשה שימוש ובאיכות הבידוד. וההספק נקבע בקירוב על ידי הנוסחה הבאה: לחימום 10 מטר² חֲצֵרִים עם גובה תקרה של כ-2.5 מטר מַסְפִּיק 1 קילוואט.

דגמים בעלי צריכת חשמל נמוכה דודי גז מיוצרים מותקן על הקיר. הם תופסים פחות מקום ואינם דורשים חדר נפרד. דוודים כאלה מתאימים לדירה או לבקתה קטנה.

דגמי רצפה דודי גז ממוקמים בתאי אש נפרדיםהגדלים תלויים בעוצמת הציוד. הם מתאימים לבתים כפריים גדולים, כולל למגורי קבע.

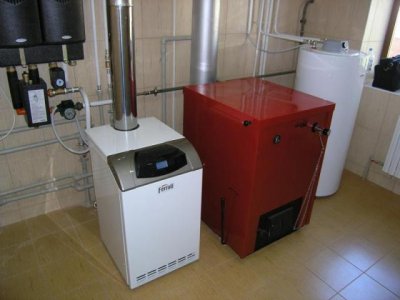

תמונה 4. דוד גז רצפה עם תא בעירה פתוח. המכשיר מחובר למעגל חימום המים.

מבערים נבדלים זה מזה בכוונון הלהבה. הם מחולקים ל:

• חד-שלבי;
• דו-שלבי;
• ורב-שלבי.

לסוג הראשון של מבערי גז יש שני מצבים אפשריים: הפעלה/כיבוי. השני נוסף פעולה בחצי עוצמה. במגוון שלבים הטווח רחב יותר: 10—100% מהפרודוקטיביות. ככל שיהיו יותר אפשרויות בקרה, כך החימום חסכוני יותר. אבל עלות הדוד עצמו עולה.

אוטומציה כולל לא רק את כוונון מבערי הגז, אלא גם ניטור הטיוטה והטמפרטורה של נוזל הקירור. זה מפחית את צריכת הדלק, אך מגדיל את עלות הציוד ואת הסבירות לתקלות.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד לבחור את דוד הגז המתאים.

כללים לשימוש בטוח

דודי גז טבעיים פופולריים למדי בשל מחירם הנמוך ויתרונות אחרים. אבל כשמשתמשים בדודי גז אסור לנו לשכוח את כללי הבטיחות:

1. על תא האש לעמוד בתקנים.
2. השימוש בחומרים דליקים אסור. ליד מכשיר חימום, אחסן נוזלים דליקים וכו' בקרבת מקום.
3. עבור ציוד תלוי אנרגיה זה חובה הארקה ו-UPS.
4. זה מתחבר ישירות מלוח הבקרה.
5. אין לפתוח בזמן העבודה. או לפגוע בשלמות הגוף.
6. לנקות רק לאחר כיבוי וממשטחים יציבים.
7. הימנעו מעומס יתר.
8. אם מופיע עשן, גז או ריח שרוף ניתוק מרשת החשמל ומצינור הגז. לאחר מכן יש לאוורר את החדר ולהתקשר למומחה.
9. בדקו באופן קבוע את הארובה, את אטימות הצינורות ואת מפלס המים במערכת.
10. פעם או פעמיים בשנה לבצע אבחון בעזרת מומחה.
