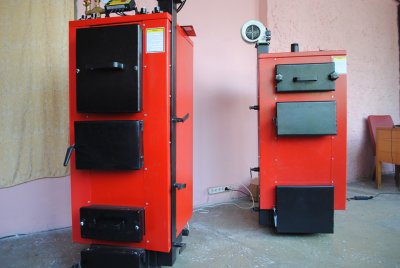

טעינה אחת למספר ימים! דודי דלק מוצק בעלי בעירה ארוכה עם מעגל מים
דודי דלק מוצק עם בעירה ארוכה מתאימים לחימום בתים בכל גודלהמכשיר מחמם מים, אשר זורמים דרך צינורות ורדיאטורים.
זה קורה במחלקה מיוחדת.דופן כפולה (מיכל) בין הגוף המבודד לתיבת האש.
שכבה זו נקראת מעיל מים, שתפקידיו העיקריים הם הצטברות נוזל קירור וחימוםו המהיר.
תוכניות של דוודי דלק מוצק של שריפה ארוכה עם מעגל מים
המכשירים נבדלים בגודלם, בשיטות בעירת הדלק, במשך הבעירה של אצווה אחת של חומרים, בתכונות זרימת המים, בתכנון, במורכבות האוטומציה (או היעדרה) ובפרטי התחזוקה. חיצונית, מודלים של יצרנים שונים נבדלים זה מזה בעיצוב.

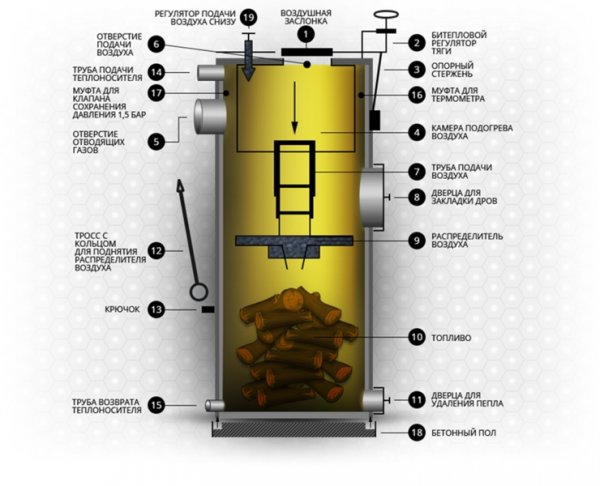

תמונה 1. מבנה דוד דלק מוצק עם בעירה ארוכה. החצים מציינים את החלקים העיקריים של המבנה.
ישנן מספר תוכניות של התקני חימום הפועלים על דלק מוצק. אך ליחידות אלו יש עקרון פעולה משותף ואלמנטים עיצוביים בסיסיים. התרשים כולל את החלקים והמכשירים הבאים:
- גוף (מעטפת מבודדת תרמית);
- פתח טעינת דלק;
- תא מים (מעיל מים);
- תא בעירה (תנור);
- לְגַרֵר;
- בור אפר;
- אפר פאן;
- בולמי זעזועים, דלתות פתח, שסתומים;
- חור לארובה.
עקרון הפעולה
עקרון הפעולה של תנור דלק מוצק הוא כדלקמן השגת אנרגיה תרמית משריפת כל דלק אורגני מוצק בטמפרטורה גבוהה (200—850 מעלות צלזיוס ומעלה).
גזי בעירה חמים פולטים חום למחליף החום. את תפקיד מחליף החום ממלאות הדפנות הפנימיות של הכבשן, שמאחוריהן יש מעיל מים.
המכשיר מחמם מים, אשר זורמים דרך צינורות ורדיאטורים. הנוזל זורם במעגל סגור וחוזר לדוד.
מכשירים בעלי שריפה ארוכה מיועדים לא רק לחימום מים במערכת החימום. לפי מספר מערכות החימום, הם מחולקים ל מעגל יחיד ומעגל כפול.
התקן חד-מעגלי
מכשיר זה מיועד לחימום הבית בלבד. הנוזל מחומם מחום הדלק הבוער וגזי התנור החמים. טמפרטורת החימום האופטימלית של המכשיר היא 60-85 מעלות צלזיוס.
נוזל חם זורם באופן טבעי או נאלץ (באמצעות משאבה) לתוך צינורות מערכת החימום של הבית. נוזל הקירור מסתובב במעגל סגור, המורכב מצינורות מים ורדיאטורים הממוקמים בחדרים. המים פולטים חום, מתקררים ונכנסים שוב לדוד. הסירקולציה נמשכת בעוד שתהליך הבעירה של הדלק מתרחש בתיבת האש.
הַפנָיָה. בדגמים מסוימים, מעיל מים מובנה במעגל הראשי סליל קירור חירום. מים קרים זורמים דרכו, מה שמונע רתיחה של נוזל הקירור במעיל המים.
מכשיר דו-מעגלי
המכשיר מיועד לא רק לחימום, אלא גם לחימום מים לצרכים ביתיים.
הדיאגרמה של דוד כזה זהה לדיאגרמה של יחידה בעלת מעגל יחיד, אך ישנם מספר הבדלים בנוגע למעגל החימום השני.
חלק החימום של המעגל השני (מעגל מים חמים) זוהי מערכת צינורות בצורת סליל, הבנויה בתוך מעיל מים.
הנוזל בסליל מחומם בעקיפין (חום מוסר ממעיל המים של המעגל הראשון).
מים חמים מהמעגל השני הולכים למקלחת ולמטבח. עבור אספקת מים קרים, מותקנים מערבלים.
המעגל השני מחמם היטב את המים הביתיים רק במקרה של בעירה של דלק פעיל. כאשר טמפרטורת הנוזל במעיל יורדת מתחת ל-60 מעלות צלזיוס, המים הביתיים יהיו חמים מעט. למעגל המים החמים יש תפוקה נמוכה (עד 8-12 ליטר לדקה).
בעיית חימום נוזלים ביתיים נפתרת על ידי דוד חשמלי. במהלך עונת החימום, המים בדוד מחוממים באמצעות צינורות חימום, ובקיץ ובעונה הפחות עמוסה - באמצעות גוף חימום חשמלי.

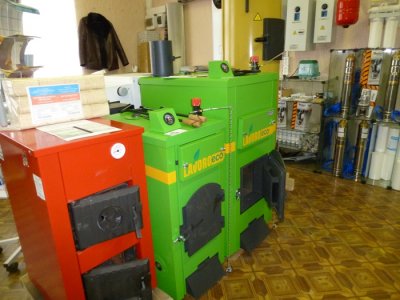

המלצות לבחירת דוד
בחירת דוד דלק מוצק מושפעת ממספר גורמים משמעותיים. בעלי חשיבות רבה הם:
- סוג הבית (המקום);
- סוג עיצוב גוף חימום;
- מטרת השימוש במכשיר.
סוג המקום
היכולת של בית לשמור על חום חשובה ביותר בבחירה. ה"חמים" ביותר הם חדשים. בתים עשויים לבנים, בולי עץ, מבני פאנל.
הם אינם חווים אובדן חום דרך סדקים בחומרי בניין, דלתות וחלונות, או תקרות מבודדות בצורה גרועה.
לכן, מבנים כאלה מתחממים היטב. יחידות בעלות עוצמה בינונית. בעל הבית מחשב את קיבולת החימום באופן עצמאי או בעזרת מומחה חימום.
החישוב מבוסס על גובה התקרות והשטח. לפיכך, באזור האמצעי על שטח של 10 מ"ר2, בגובה התקרה 3 מטר, יש צורך לייצר 1 קילוואט אנרגיה תרמית.
סוג עיצוב החימום
תלוי בהספק המחושב של היחידה ובזמינות הדלק. בהתאם לתכונות העיצוב מכשירי שריפה ארוכים מחולקים ל:
- פירוליזה;
- שֶׁלִי;
- אוֹטוֹמָטִי.
דוודי פירוליזה. בתנורי חימום מסוג זה, תהליך של התלקחות דלק מתרחש עקב חוסר חמצן, מה שמוביל להיווצרות גזים דליקים.

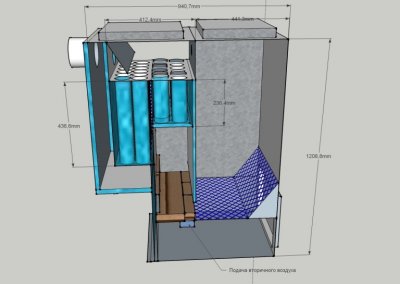

תמונה 2. תרשים של התקן של דוד דלק מוצק מסוג פירוליזה המופעל על ידי עץ בעל שריפה ארוכה.
תיבת האש של המכשיר מחולקת לשני חלקיםבתא התחתון מתרחשות בעירה ופירוליזה, ובתא העליון מתרחשת בעירה של גזי פליטה.
לאחר שהדלק התלקח לחלוטין, החור התחתון נסגר ו התנור עובר למצב ייצור גז פירוליזה. זה מושג באמצעות ווסת אוטומטי.
גז פירוליזה נכנס לתא השריפה לאחר מכן, מתערבב עם אוויר ומתלקח. במקרה זה, שורף עד 90% מחלקיקי העשן. תרמוסטט הדוד האוטומטי שומר על טמפרטורת הבעירה לאחר החימום שנקבעה. מאוורר מספק זרימת אוויר מאולצת.
הַפנָיָה. במכשירי פירוליזה, הדלק נשרף כמעט לחלוטין, לכן ניקוי תכוף של תא האש אינו נדרש.

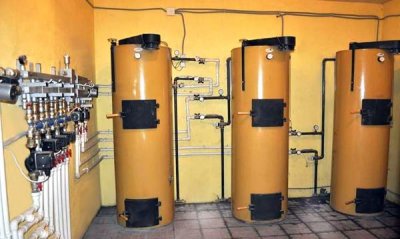

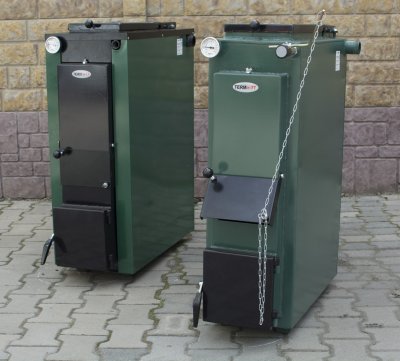

דודי פיר — יחידות בעירה עליונות, שריפת דלק מתרחשת מלמעלה למטה. מבחינה מבנית, הן מורכבות משני גופים - פנימי וחיצוני, שביניהם יש מעטפת מים.
תיבת האש האנכית של התנור עמוסה עד למעלה בעציץ להסקה. אוויר בעירה מסופק לשכבה העליונה של הדלק באמצעות צינור טלסקופי.
כאשר העץ נשרף, הוא שוקע תחת משקלו. דוודים מסוג זה מסוגלים לחמם בית עד 7 ימים ללא טעינה נוספת וכל שירות.
הם מספקים חימום קבוע ואחיד של הנוזל במעיל המים.
דוודים אוטומטיים. מיועד לפעולה ארוכת טווח במצב אוטונומי. דלק מסופק מהבונקר לדוד באמצעות מעלית ומסוע מקדחה. הבונקר ממוקם ליד המכשיר, בחדר סמוך או מחוץ לבית. צריכת ואספקת חומר דליק מווסתות על ידי התקני בקרה אוטומטיים.
יחידות אלה תובעני לגבי גודל חתיכות הדלק (גרגירים), ברוב הדגמים גודל הבריקטים, הכדורים, חתיכות הפחם לא יעלה על קוטר 30 מ"מ.
מטרת השימוש
זהו גם גורם חשוב בבחירה. אם הדוד בוער זמן רב. הוא גוף החימום הראשי, אין התקנים אחרים מובנים במערכת הצינורות. אם החימום ישמש כגיבוי, יהיה צורך להתקין מיכל התפשטות, לבצע חישובים נוספים של מערכת החימום ולתאם את לוחות הזמנים של הטמפרטורה של המכשירים.
- אם היחידה נחוצה רק לחימום, בחר מודלים בעלי מעגל יחיד.
- אם המטרה היא להשיג מים ביתיים, הם מעדיפים דגמים בעלי מעגל כפול.
- באזורים שאינם מחושמלים (או באזורים מרוחקים עם מחסור או הפרעות באספקת החשמל) הם קונים מוצרים פשוטים דוודים מסוג פיר בוער ארוך.
כללי הפעלה
בעת שימוש בדודי חימום בעלי שריפה ארוכה, יש להקפיד על כללים מיוחדים.

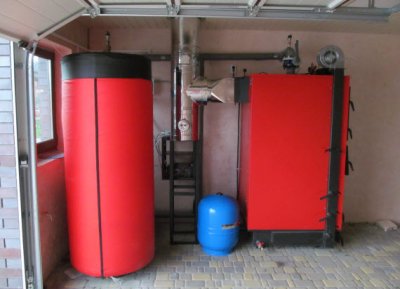

חֲצֵרִים
הדרישות למקום נקבעות על ידי סכנת שריפה תנור שבו נוצר חום על ידי אש גלויה.
המקום לדוד הדלק המוצק מסודר בהתאם לתקנות ולתקנות הבנייה. מיקום המכשיר נקבע על פי עוצמתו:
- בעוצמה עד 60 קילוואט ניתן להתקין את הדוד בכל חדר בבית;
- אם קיבולת הדוד היא מ-60 עד 150 קילוואט, הוא ממוקם בחדר דוודים הממוקם במרתף, בקומת הקרקע או בכל קומה אחרת;
- בשלטון מ-150 עד 350 קילוואט היחידה מותקנת במרתף, בקומת הקרקע או בקומה הראשונה, בהרחבה או בבניין נפרד.
לכל גוף חימום ותקשורת, מוקצה אזור, כפי שנקבע בתקני הבנייה:
- דוד עם פחות הספק 30 קילוואט להקצות חלקת אדמה 7.3 מטר2;
- 30-60 קילוואט - 13.5 מטר2;
- 60-200 קילוואט - 15 מטר2.
תְשׁוּמַת לֵב! גודל חדר הדוודים המינימלי עבור מכשיר בעל ההספק הנמוך ביותר הוא 8 מטר2.
קירות ותקרה מסיימים בחומרים שאינם דליקיםמתחת לדוד בנויה בסיס בטון; עבור יחידות בעלות משקל נמוך, בנויה בסיס שאינו דליק. הבסיס מכוסה ביריעת פלדה.
עבור מכשירי דלק מוצק, נבנות רק ארובות אנכיות. חדר הדוודים מספק תאורה טבעית ומלאכותית (30 ס"מ2 לכל מטר של שטח ועוד מנורה).
כדי למנוע הצטברות פחמן חד-חמצני התקנת מערכת אוורור פליטה. ציוד כיבוי אש נשמר במקום גלוי בחדר הדוודים. עתודות דלק, נוזלים וחומרים דליקים אינם מאוחסנים בחדר זה.
תדירות השימוש
דוודים בעלי שריפה ארוכה בחורף הם עובדים ברציפות (עם מגורים קבועים של אנשים). במהלך הפשרה ובעונה הפחות עמוסה, עוצמת החימום מצטמצמת, על ידי ויסות העומס ואספקת האוויר.

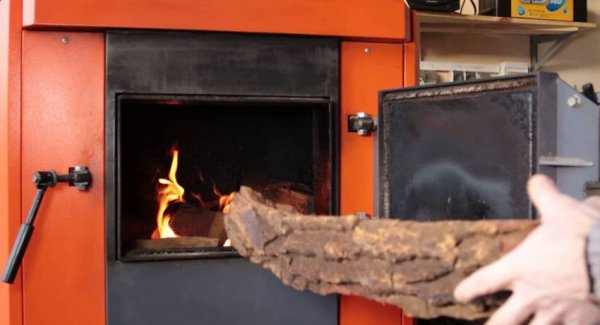

תמונה 3. טעינת עצי הסקה לדוד דלק מוצק עם בעירה ארוכה. הדלק חייב להיות יבש.
בקיץ ובעונה הפחות עמוסה, דוודים בעלי שריפה ארוכה מופעלים. רק כשנהיה קר. אם הבעלים נעדרים למשך זמן רב, המכשירים כבויים והמים מנוקזים כדי למנוע נזק למכשיר ולצינורות.
כללי הפעלה בטוחים
- מכשיר עם מעיל מים דורש תשומת לב קפדנית לטמפרטורת נוזל החימום. אסור לאפשר לו להתחמם יתר על המידה או לרתוח בצינורות.
- הדוודים מתחממים רק סוגי הדלק המפורטים בהוראות.
- גודל הדלק משתנה עבור דגמים שונים, הפרת כלל זה תגרום נזק למכשיר.
- ניקוי תא האש בעיצומו לאחר שהדלק נשרף לחלוטין.
- ארובה פעם אחת בכל עונת חימום ניקוי מפיח ועיבוי.
- במהלך הפעולה לפקח על מצב הצינורות, הרדיאטורים ומיכלי המים, אם מתגלות דליפות, ננקטים צעדים לתיקונן.
- במקרה של תקלה במשאבה, מדי לחץ, ציוד אחר היחידה נעצרת ומומחה מוזמן.
סרטון שימושי
צפו בסרטון, המדגים את תהליך ההתקנה של דוד דלק מוצק Prometheus בעל שריפה ארוכה.

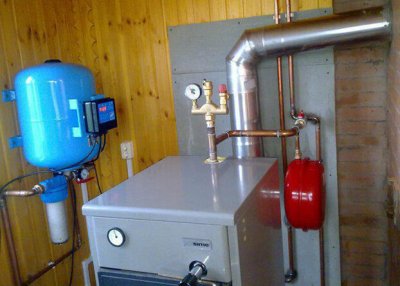

כיצד לבדוק דוד גמור בבטחה
בקרת הפעולה, ההפעלה הראשונה של החימום מוטלת בידי למומחה חימום. שליטה מלאה בפרמטרי ההפעלה מושגת באמצעות מד חום המובנה במערכת.
המונה מאפשר לך להעריך את עוצמת הדוד ואת השווה את זה לנתונים בדרכוןלמדוד את היעילות; הזמן שלוקח לחמם את הנוזל במעיל המים, במיכל הבופר; למדוד את כמות החום המשתחררת ליחידת זמן.
ההשקה מתבצעת בסדר הבא:
- דלק להצתה הראשונה שקלו, נטענו לתוך תיבת האש, הדליקו;
- הבולמים והמדפים נפתחים לפי ההוראות;
- הפעל את האוטומציה (אם זמין), קבע את הטמפרטורה הרצויה;
- הפעל את חיישן המשאבה מערכת חימום;
- מיקום הבולמים החלפה לאחר שהדלק נדלק (על פי ההוראות);
- בדגמים המצוידים במאוורר, אספקת האוויר נדלקת ומכבת באופן אוטומטי;
- למדוד את טמפרטורת המים על צינורות הכניסה והיציאה של מערכת החימום נקבעת ההספק בפועל של הדוד;
- השווה את ההספק לזה המצוין בהוראות.
הערות
יש לנקות דוודים המופעלים לאורך זמן באמצעות דלק מוצק מפיח ושרף לפחות פעם בשבועיים-שלושה.
אסור בהחלט לחמם יתר על המידה את הדוד בעל השריפה הארוכה, שכן הדבר עלול להוביל להרס הדוד ומערכת החימום. לצורך פעולה אמינה של האוטומטיקה של דוודים בעלי שריפה ארוכה, יש צורך לספק להם אספקת חשמל רציפה ולהגן עליהם מפני קפיצות מתח.
