פתרון חסכוני: יצירת דוד דלק מוצק עם מעגל חימום בעצמך
דודי דלק מוצק משופרים בעלי שריפה ארוכה עם מעגל מים - פתרון אוניברסלי לחימום בית פרטי.
הם מפזרים חום באופן שווה ו לספק מים חמיםיחידות אלו הן פונקציונליות, אמינות, חסכוניות ואוטונומיות.
הם קלים להכנה במו ידיכם.
תוכנית של דוד דלק מוצק עם מעגל מים
העיצוב די פשוט. בעזרת דיאגרמות ושרטוטים, קל ליצור דוד עם מעגל מים ארוך טווח.
מכשירים כאלה יכולים להיות מהסוג הקלאסי עם תא בעירה אחד או פירוליזה. לפי סוג החומרים, הם מחולקים ל פלדה וברזל יצוק.
בעת התקנת דוד ברזל יצוק במשקל מעל 300 ק"ג יידרש לוח יסוד נפרד.
איך זה מסודר?
תכנון הדוודים עם מעגל מים הוא פשוט. הם מורכבים מ:
- תיבת אש.
- לְגַרֵר.
- אפר-פח, לאיסוף אפר. יש לו דלת נפרדת המאפשרת לך לווסת את עוצמת הבעירה.
- מחליף חום, צובר חום.
כמו כל מכשירי החימום הפשוטים, לעיצוב זה יש דלתות וארובה.
מהו עקרון הפעולה?
עקרון פעולה:

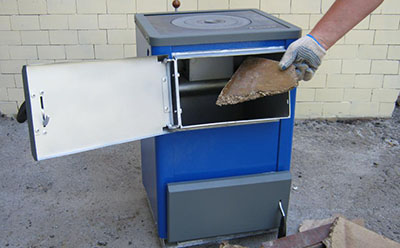

- אתה מכניס דלק לתא ומצית אותו;
- כאשר הוא נשרף הוא משחרר חום, מחליף החום צובר ומשחרר חום לנוזל הקירור, מים חמים נעים לאורך מעגל מערכת החימום עקב הסעה;
- כאשר המים מקררים אותם, הם חוזרים לדוד.
תְשׁוּמַת לֵב! מכשירים אלה פועלים רק משליטה ידנית, הם לא יכולים להיות אוטומטיים. זוהי עובדה חשובה שיש לקחת בחשבון בעת בחירת ציוד חימום.
אילו אלמנטים זה כולל?
תכנון יחידות דלק מוצק עם מעגל מים מורכב מהאלמנטים הבאים:
- מיכל התפשטות;
- אֲרוּבָּה;
- מערכת צנרת ורדיאטורים;
- משאבת סירקולציה;
- מערכת בקרה וניהול.
למה הם נועדו?
מיכל ההתפשטות תלוי מעל הדוד. זה עובד לפי עקרון כלי התקשורת: המים המחוממים מועברים למערכת החימום דרך מחליף חום. אם הדבר אפשרי מבחינה טכנית, ניתן לחבר את מחליף החום לאספקת המים. משאבת הסירקולציה מאפשרת להגביר את היעילות.
מערכת הצינורות והרדיאטורים מפזרת חום באופן שווה בכל החדר. תרמוסטט פשוט מורכב ממנוף עם שרשרת מתכת, שקצהו השני מחובר למפרק האפר.

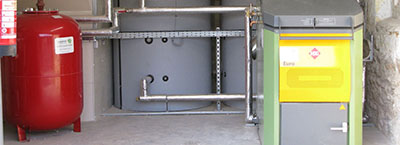

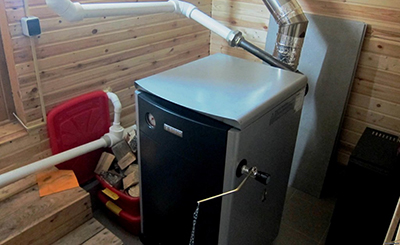

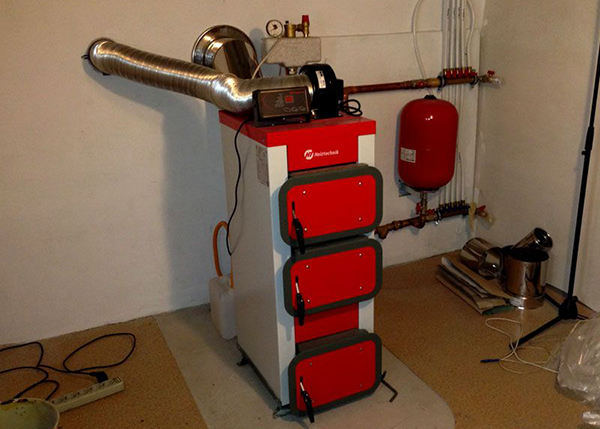

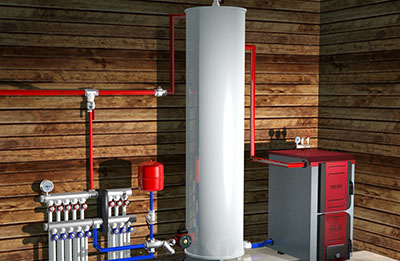

תמונה 1. דוד דלק מוצק בתוך הבית, עם מיכל התפשטות המותקן מאחוריו, ארובה ומשאבת סירקולציה.
כאשר הטמפרטורה עולה, הידית מסתובבת וסוגרת את הבולם. זה מדכא בעירה. לאחר שהמים התקררו, המערכת פותחת אוטומטית את הבולם שוב.
כיצד אלמנטים אלה מקיימים אינטראקציה זה עם זה?
במערכת חימום המשתמשת ביחידות דלק מוצק אלמנטים מקיימים אינטראקציה זה עם זההדוד מחמם את המים, הם מועברים דרך נוזל הקירור לרדיאטור על ידי מחזור טבעי.
מהם מידות המבנה?
עבור בית בשטח של עד 100 מ"ר מכשיר עם מידות של: מספיק 0.9 x 0.4 x 0.45 מטר (גובה, רוחב, עומק). יש מספיק גובה עבור תא האש כ-50 ס"מ.
יחידה זו תופסת מעט מקום ומחממת את כל חללי המגורים. החיסרון היחיד הוא נצטרך להכין עצי הסקה מידות קטנות.
תהליך הכנתו בעצמכם
כדי לבנות דוד בעצמך, אתה צריך להיות מסוגל לעבוד עם מתכת ומכונת ריתוך. האפשרות הקלה ביותר היא שימוש בצינור עבה-דופן מוכן, שאליו מוכנס צינור בקוטר קטן יותר, הפועל כתיבת אש.
החלל שבין הצינורות מלא בנוזל קירור. אך מכיוון שקשה למצוא צינור כזה, רבים מייצרים דוודים מברזל.
חומרים
- יריעות מתכת או צינורות עם עובי דופן לא פחות מ-5 מ"מ.
- ארבע לוחות, אחת עם שני חורים חתוכים לדלתות. הפתח לתא האש של דוד קטן הוא 20x20 ס"מ. חור לדלת האפר 20x10 ס"מ.
- שתי דלתות המתאימות לחורים.
- לְגַרֵר - סורג עשוי מוטות. עדיף לבחור סורג מברזל יצוק, הוא יחזיק מעמד זמן רב יותר.
- סְלִיל - צינור מעוקל לסידור מחליף חום.
- צינור לבסיס הארובה, לא פחות מ-8 ס"מ.
- אגוזי מתכת.
- לִגרוֹר.
- חומר איטום להידוק אומים.
- צינורות פלדה.
- רדיאטורים.
כל החומרים זמינים בחנויות בנייה, אך מותר להשתמש בצינורות משומשים, יריעות, סורגים, דלתות וחומרים אחרים.
כְּלֵי עֲבוֹדָה
הכלי העיקרי הוא מכונת ריתוך. אם אין לכם כישורי ריתוך, עדיף להשתמש בשירותיו של רתך.
תצטרכו גם: פטיש, מטחנה, פלס, צבת וביגוד מיוחד.

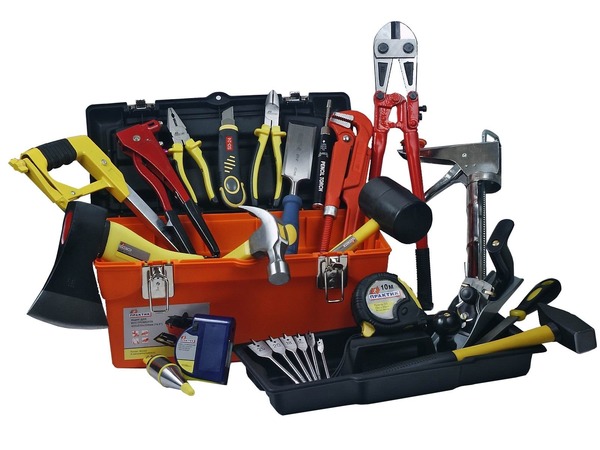

תמונה 2. סט כלים לעבודה עם מתכת, הנחוץ בעת בניית דוד דלק מוצק תוצרת בית.
בניית מכשיר חימום ביתי
כדי ליצור דוד, בצע את רצף העבודה הבא:

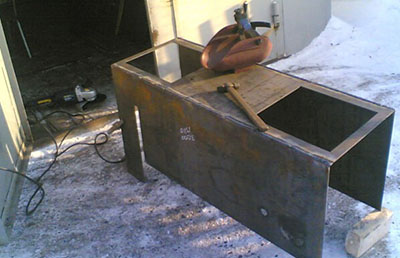

- חותכים את הגיליונות בעזרת חותך פלזמה וחורים בהם בגודל הנדרש.
- המשך בעבודות הריתוך. הסדינים מולחמים מבפנים כך שהתפרים אינם נראים לעין.
- ראשית לרתך שלושה קירות, לרתך אליהם מובילי מתכת להנחת הסורג. זה מפריד בין תא הבעירה לאגן האפר.
- התקן את מבנה צינור חילופי החום. חבר צינור ממיכל ההתפשטות לצד אחד של הצינור בדוד.
- חבר צינור לפתח היציאה של הדוד, אשר לאחר מכן אתם מחברים למערכת הרדיאטור.
- לרתך את הקיר הרביעי ואת תחתית הדוד.
- לרתך את הרגלייםכדי למנוע שריפה מהרצפה.
- תלו את הדלתות.
- התקן את הארובה. צרו חור קטן בצינור והכניסו בולמת לסגירת הארובה, לווסת את הרוח ולמנוע בריחת חום החוצה.
ניתן להתקין אותו ביציאה של הדוד חיישן טמפרטורה.

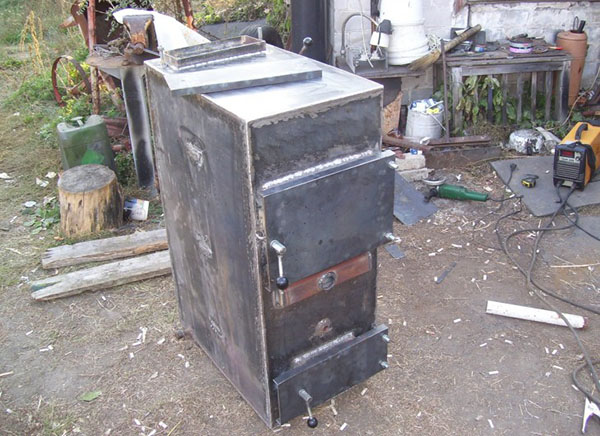

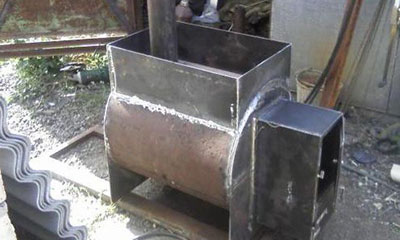

תמונה 3. דוד דלק מוצק המורכב מגיליונות נירוסטה עם תיבת אש ופתח לארובה.
חיבור נכון למערכת החימום
הדוד הוא חלק ממערכת החימום. כאשר מחובר כהלכה יעילות המערכת עולה. כדי ליצור מערכת חימום, מותקן שסתום מיוחד; הוא יגן על המערכת במקרה של תקלות כלשהן.
בזהירות! כדי להימנע מטעויות, התייעצו לפני החיבור עם מומחים מנוסים.
למחזור חופשי של מים במערכת, מותקן ציוד חימום חצי מטר מתחת לסוללות.
סיבוכים אפשריים
דוד המתכת כבד למדי. לכן מומחים ממליצים להרכיב אותו באתר ההתקנה.
היחידה ממוקמת על בסיס קשיח ומפולס לחלוטין. לשם כך, מיוצר משטח בטון באמצעות פלס. עובי של לא פחות מ-5 ס"מ.
יש להקפיד על משטח הבטון מעט גבוה יותר מגובה הרצפה. זה יקל על תחזוקת הדוד וניקוי תא האפר.
סרטון שימושי
סקירת וידאו בה תוכלו להכיר דוד דלק מוצק תוצרת בית ואת עקרון פעולתו.
טיפים לתפעול ופתרון בעיות
אם, לאחר ההפעלה, מתגלים סימנים של בנייה או חיבור לא תקינים, יש לנקוט באמצעים הבאים:
- אם עשן יוצא מהמקומות שבהם הארובה מתחברת לארובה, אטמו את החיבורים עם חומר איטום או צפו אותם בחימר.
- עם הקצה התחתון של צינור הארובה בתוך תיבת האש נוצרת טיוטה חלשה. הכינו צינור מעל 0.5 מטר מעל גובה הגג.
- זרימת נוזל הקירור בתוך הדוד חייבת להיות רציפה. כאשר מים רותחים, קיטור יכול לקרוע את הצינור. אם המים אינם זורמים היטב על ידי כוח הכבידה, תצטרכו לבטח את עצמכם באמצעות משאבה.
הַפנָיָה! אין דרישות מחמירות להתקנת דוודי דלק מוצק עם מעגל מים, אישור מיוחד אין צורך שפקידים ימקמו אותם.
התקינו את הציוד בהתאם לדרישות בטיחות האש. יש להשאיר מרחק מהקיר לדוד. לא פחות מ-0.5 מטר. הניחו יריעת מתכת מול תיבת האש.
