חימום תוך שניות! תכונות של חימום מדוד, תרשים של חיבור המכשיר למערכת
חשוב לבחור את תוכנית העבודה הנכונה חימום מדוד חימום עקיף (IHB) בבניינים הזקוקים לחימום בתנאי חורף קרים.
מערכת צינורות חייב לתפקד היטב ובאמינות, מכיוון שהפעולה תתבצע בלחץ גבוה.
היכן למקם את המכשיר
התקנת הציוד מתחילה בבחירת מיקום. מומלץ למקם את מחמם המים ליד דוד החימום או שקע החימום המרכזיככל שהיחידה קרובה יותר לדוד, כך תהליך העברת החום ממערכת החימום לאספקת המים החמים יהיה יעיל יותר.

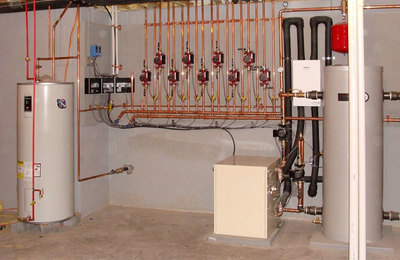

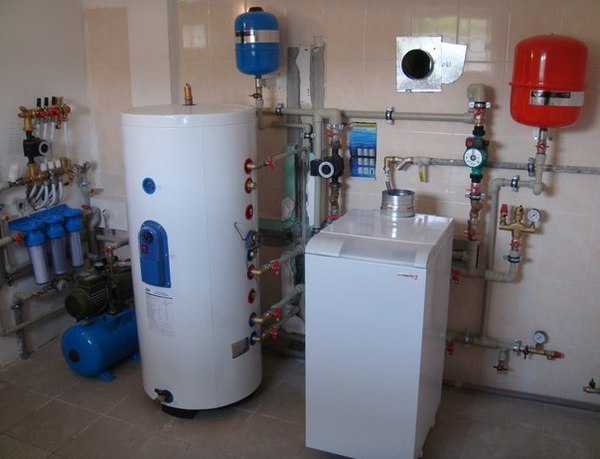

תמונה 1. דוד חימום עקיף עומד על הרצפה (משמאל), מותקן ליד דוד החימום (מימין).
דוד חימום עקיף ממוקם בחדר הדוודים, וישנן גם דרכים לתקן במסדרון, בחדר האמבטיה ובחדרי שירות אחרים. באפשרויות כאלה, יש אובדן חום משמעותי. אם צרכני מים חמים קרובים יותר לדוד החימום העקיף, אובדן החום במי החממה יופחת משמעותית וזמן אספקת נוזל קירור חם למערכת ללא סירקולציה יקוצר.
כללים כלליים להצבת BKN
- קִיר, עליו ימוקם הדוד, חייב להיות מסוג נושא עומס — בטון או לבנים. היחידה אינה מותקנת על מחיצות בטון מוקצף, עץ או לוחות גבס.
- מומלץ לבחור מיקום הקרוב ביותר לפריסה של תקשורת מים מרכזית.
- אמור להיות שקע חשמל בקרבת מקום. לנוחות החיבור הישיר.
- במקום בו יוצב המכשיר, יש לבצע הוראות קצת מקום פנוי לשם קלות תיקון ותחזוקה.
- הצבת סוגי ציוד אופקיים או אנכיים עדיף באזור קרוב לצינורות ביוב כדי להוציא מים ממערכת האחסון.

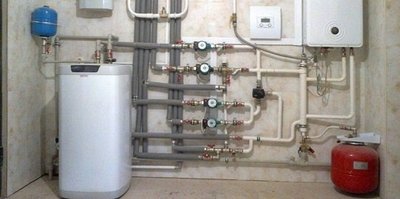

התקנת BKN בחדר דוודים
קיים ארבע דרכים להתקנה דוד חימום עקיף בחדר הדוודים - קיר, אופקי, אנכי ורצפה.
לראשונים יש אביזרים להרכבה על משטח הקיר, לשני אין חלק כזה של הידוק, והסט כולל מעמדים להנחת רצפה.
לדגמים המותקנים על הקיר יש גודל ונפח קטנים מ-30 עד 200 ליטר, קומה מ-200-1500 ליטרמערכת התקנת ה-BKN על הקיר זהה להרכבה של דוד מים חשמלי קונבנציונלי - אותם עוגנים והתקנה.
חָשׁוּב! בעת התקנת דוד חימום עקיף, יש צורך להציב צינורות לאספקה והוצאה של נוזל הקירור לכיוון הדוד. אחרת, תצטרכו לבנות מערכת מורכבת של צינורות, מעקפים, פינות והצינור יהיה שגוי. עליכם להשיג שני אביזרים ישרים שיוצאים ממערכת החימום.

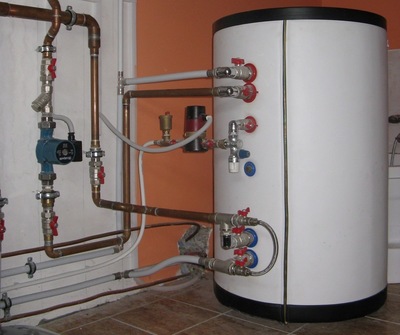

חיבור דוד חימום עקיף
עדיף להתקין את היחידה לפי התרשים, בנוסף, יידרשו החומרים הבאים:
- סעפות חלוקה;
- שסתומים;
- שסתום תלת-כיווני;
- שסתום בדיקה;
- חץ הידראולי;
- שסתום שחרור לחץ.
קֶשֶׁר:
- לאחר שהחלטתם על מיקום וסוג חיבור המכשיר, המשימה העיקרית בעת הפעלת המערכת תהיה הבטחת אספקת מים מספקת.
- בצע חיבור בצנרת עבור מכשיר חימום המיםהחיבור מתבצע באמצעות צינורות גמישים. מומלץ לסמן את פתח כניסת המים הקרים בטוש כחול.
- לְאַחַר שסתום שחרור הלחץ מחובר.
- כדי להבטיח ניקוז ללא בעיות במהלך התחזוקה, יש להתקין טי לחיבור הצינור.
- יש לאטום את כל החיבורים בקפידה., החומר המתאים ביותר הוא סרט איטום פום, גרירה או סיליקון.
- ברזי המים החמים מחוברים לשקעים המתאימים ביחידה. בעת חיבור לרשת אספקת המים, יש לקחת בחשבון שמים קרים מסופקים לחלק התחתון של המכשיר, ונוזל קירור חם יוצא מהאזור העליון. נקודת הסירקולציה תהיה ממוקמת בחלק האמצעי.
- השלב הבא הוא עבודות חשמל.חיבור ה-BKN לשקע או ללוח חלוקת חשמל. האפשרות השנייה דורשת הארקה חובה. מומלץ להתקין מתג אוטומטי ליד המכשיר. החוט המורחב מפושט. עד 10 ס"מהפאזה החשופה מוברגת למסופים - מחמם המים לתחתונים ומהפאנל לעליונים.
- בעת הפעלת החשמל, אתה צריך לוודא שנורת החיווי נדלקה. במקרה ההפוך, אספקת החשמל כבויה והחיבור נבדק שוב.
- מצב החימום ניתן להתאמה בהתאם להמלצות המפורטות בהוראות ההפעלה.
הַפנָיָה. מומלץ לספק מים בעת הפעלת המערכת לראשונה. עם לחץ חלשכדי לבדוק את החיבור הנכון ולוודא שאין דליפות.
כיצד להתקין על הרצפה או הקיר?
חיבור מכשיר החימום העקיף לדוד יאפשר לכם לאגור מים חמים, ולחלק אותם על פני מספר נקודות — רדיאטורים לחימום, במטבח ובחדר האמבטיה. התמונה הסכמטית מציגה את חיבור מחמם המים והדוד KN למערכת התקשורת.
קיר מותקן מַהְדֵק:
- שימוש בסרט מדידה וטוש הם מסמנים מקום לתליית המכשיר. בקיר לקדוח חור, להתקין עוגני הרכבה או סיכות.
- הקירות עליהם מותקנים הדוודים חייבים להיות נושאי עומס, טוב יהיה אם זה יהיה המצב. בטון או לבנים מִשׁטָח.
- מומלץ למקם את מחמם המים גבוה ככל האפשר.כך שהציוד לא יפריע אם הוא מותקן באזור משותף.

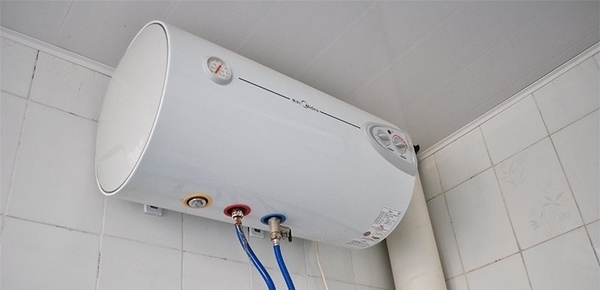

תמונה 2. דוד חימום עקיף מסוג קיר. יש להתקין את המכשיר על קיר נושא עומס.

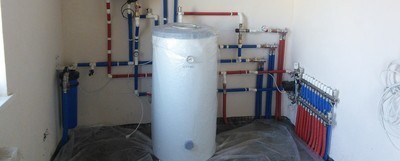

עומד על הרצפה הַתקָנָה:
- התקנת ציוד חימום עקיף מתבצעת על משטח ישר. יהיה צורך ליצור פלטפורמה קטנה, בגובה של כ-10 ס"מזה הכרחי כך שתנור הרצפה יהיה ממוקם מעל גובה הדוד.
- צינורות כניסה ויציאה צריך תמיד להיות מכוון לצד מנגנון דוד.
- על מנת להימנע מפירוק המכשיר בעתיד, יש לקבוע את מיקום ההתקנה של הדוד חייב להיות מספיק מקום פנוי לצורך תחזוקה ותיקונים נוספים.
תְשׁוּמַת לֵב! לא מומלץ לשימוש בבנייה צינורות גליים, הם אינם יכולים לעמוד בכוח הלחץ, מה שמוביל לכשלים במערכת וליצירת מצב מסוכן.
תרשים חיבור של מערכת אספקת החימום והמים החמים דרך BKN
לאחר התקנת ה-BKN במקומו בחדר הדוודים או בחדר האמבטיה, ניתן להתחיל לחבר את היחידה למערכת החימום. לצורך עבודות ההתקנה יידרש מספר מינימלי של כלים.
לדוד החימום העקיף יש 4 צינורות, המשמשים לכניסת מים קרים וליציאת מים חמים ממערכת המים החמים. אם מסופקת מערכת סירקולציה במים החמים, זוג הצינורות האחרון יהיה הכניסה למים חמים ממבנה המים החמים ויציאת נוזל הקירור החם חזרה למי החמים עם סירקולציה.

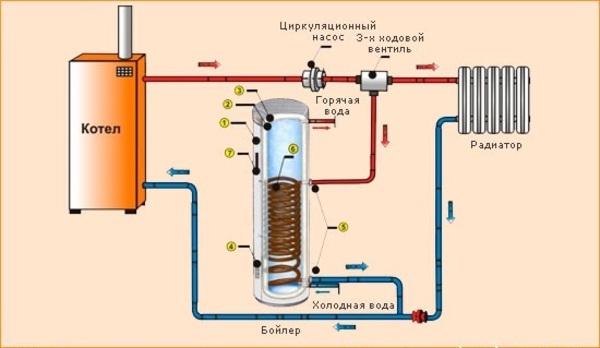

תמונה 3. תרשים חיבור הדוד לדוד ולמערכת החימום. נוזל הקירור החם מסומן באדום, נוזל הקירור הקר בכחול.
כאשר הברזים בנקודות הניתוח סגורים, נוזל הקירור עובר דרך מערכת המים החמים, ומתחמם לטמפרטורה הנדרשת על ידי הדוד. כאשר הברז פתוח בנקודת החיבור, המים זורמים לצרכן. כדי לחבר את ה-BKS, עליך לחבר שני צינורות עליונים לחימום הדוד ושני צינורות תחתונים לאספקת המים החמים.
כאשר יחידות חימום מים משולבות פועלות, המים ב-BKN יחוממו הן על ידי נושא החום והן, במידת הצורך, על ידי גופי חימום חשמליים המובנים ב-BKN.
חָשׁוּב! אם הצינור ארוך, עליך להשתמש בתרשים חיבור דוד המספק את מחזור אספקת מים חמים. אפשרות זו תבטיח אספקה מיידית של מים חמים לצרכן.
לדוגמה, ה-BKN והדוד לאספקת מים חמים ממוקמים במרתף של הבית.
תכונות של חיבור דוד KN לדוד גז
יש להקפיד על כל תוכניות צנרת הדוודים באספקת החימום והמים החמים הכללית של הנכס למגורים - הקשר הפונקציונלי של דוד המים עם מכשיר אחר, שהוא גם מקור חום, שתפקידו ממלא דוד גז. כתוצאה מכך, יש להשיג את המנגנון הבא (מוצג בתמונה למטה), באמצעות רכיבי בקרה: תרמוסטט הדוד, שסתום תלת-כיווני, משאבות או קולטים מפיצים את אנרגיית בעירת הגז כדי לספק חום למערכת החימום ואספקת המים החמים.

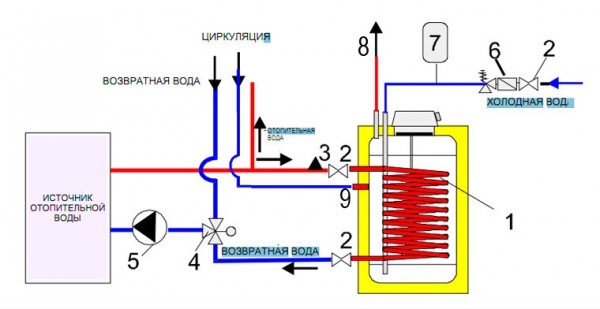

תמונה 4. דיאגרמת חיבור דוד. המספרים שלהלן מציינים את רכיבי המבנה.
- מכשיר טכני, שבו מתרחשים חילופי חום בין שני אמצעים בעלי טמפרטורות שונות (מחליף חום).
- שסתום סגירה.
- שסתום דימום אוויר בקווי המתאר.
- שסתום תלת-כיווני.
- לִשְׁאוֹב לצורך סירקולציית נוזל הקירור.
- שסתום בטיחות.
- מיכל התפשטות.
- יציאת מים חמים.
- הִתכַּחֲשׁוּת בצנרת.
מעגל זה הוא מעגל דו-מעגלי.
מעגל חימום:
- קו סימון אדום מציין את אספקת המים החמים, החץ מציין את כיוון זרימת נוזל הקירור לרדיאטורים.
- עם קו כחול מצוין החזרת המים המקוררים מהרדיאטורים לשסתום (שלושה כיוונים), שדרכו ומכשיר השאיבה הנוזל מופנה חזרה לדוד לחימום.
מעגל חימום מים בדוד:
- הקו האדום מסומן מהדוד, עובר דרך שסתום ניקוז האוויר ושסתום הכיבוי. כך מסופק נוזל הקירור המחומם למחליף חום הדוד.
- הפס הכחול של מחליף החום מציין החזרת מים דרך שסתום ומשאבה, לאחר מכן הוא מוזן לתוך הדוד.
סרטון שימושי
צפו בסרטון, המספר על תכונות דוד החימום העקיף ועל אפשרויות חיבור המכשיר.
תכונות של דוודים עקיפים
מחממי מים עקיפים משתמשים בחום ממערכת החימום. אלה המכשירים חסכוניים ומשמשים בעיקר בבקתות כפריות, אשר בעלי מערכת חימום אוטונומית. כדי לקבל את האנרגיה המרבית ולהשתמש במכשיר לאורך זמן ובבטחה, נדרשים חישובים נכונים של ערכת החימום.
