2 סוגים של ארובות לבנים לתנורים שתוכלו לבנות בעצמכם: קלאסיות וארובות מתפתלות
צינור פליטת עשן הוא אחד המרכיבים המרכזיים כל מכשיר חימום הפועל על דלק מוצק.
אֲרוּבָּה מסיר גזים חמים החוצה, מספק אחיזה, הכרחי לתהליך בעירה תקין של דלק בתא הבעירה.
מהארובה בדרכים רבות תלוי ביעילות התנור, יעילות הפונקציות הנוספות שלה ותכונות חימום האוויר בחדר.

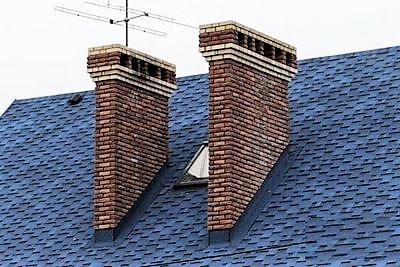

סוגי ארובות לתנור לבנים
ארובות מסווג לפי חומר ייצור, ולפי סוג הבנייה. בניית צינור מ לבנים — זוהי אופציה מסורתית. לעתים קרובות הארובה עשויה מחימר, בטון או תערובות אחרות.
עיצובים מודרניים יוצרים לעתים קרובות מַתֶכֶת, מה שמאפשר לך לחסוך בבנייה ומקל על ההתקנה שלה.
הם נתקלים לעתים קרובות מְשׁוּלָב סוגים, כאשר צינור מתכת מבודד עם לבנים או פאנלים סנדוויץ'. עיצוב הארובה יכול להיות אנכי או אופקי.
תוכנית הגרסה הקלאסית
סוג ארובה זה הוא יציאה ישירה מתא האשעשן ואוויר חם עולים ונפלטים החוצה. יִתרוֹן צינור פליטת עשן אנכי הוא אחיזה טובה יותרבאזור תא הבעירה נוצר אזור של אוויר דליל, שבגללו נשאב אוויר קר מבחוץ דרך הסורג ומספק זרימת חמצן לשריפת דלק.
אבל למבנה כזה יש גם חסרונותיואוויר חם משתחרר מהתנור מהר מדי, רוב החום מתבזבזזו הסיבה שסוג זה של מכשיר משמש לרוב עבור מכשירים שתפקידם העיקרי אינו חימום. לדוגמה, ארובה אנכית אידיאלית להצטיידות בכיריים. סילוק מהיר של גזים חמים מסייע במניעת התחממות יתר של המטבח והופך את העבודה בו לנוחה יותר.

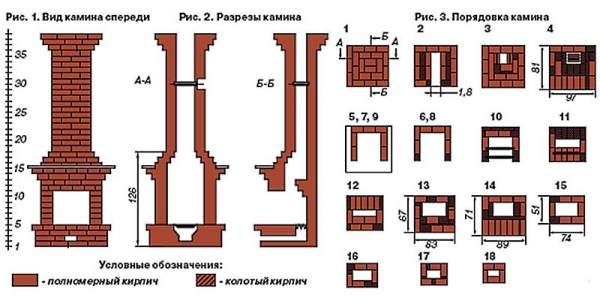

תמונה 1. סכמה וסדר של אח עם ארובה ישרה קלאסית. אוויר חם זורם ישירות מתא האש לתוך הצינור.
מידות ארובה אנכית תלוי בגובה התקרה ובעובי הרצפותבעת התקנת גג עם שיפועים, צינור הארובה עשוי לפחות חצי מטר מעל הרכס. זה ימנע התפרצות אש ברוחות חזקות המכוונות את זרימת הגזים אופקית.
חָשׁוּב! אֶל להגביר את היעילות תנורי פליטה אנכיים לעשן, לעתים קרובות מגשרים משמשים, מה שגורם להאטה טבעית בתנועת הגזים לאורך הצינור. אוויר חם נשאר בתוך תעלת העשן למשך זמן רב יותר, ומפלט חלק מהחום לדפנותיה. תכנון כזה בדרך כלל מחמיר את איכות הרוח.

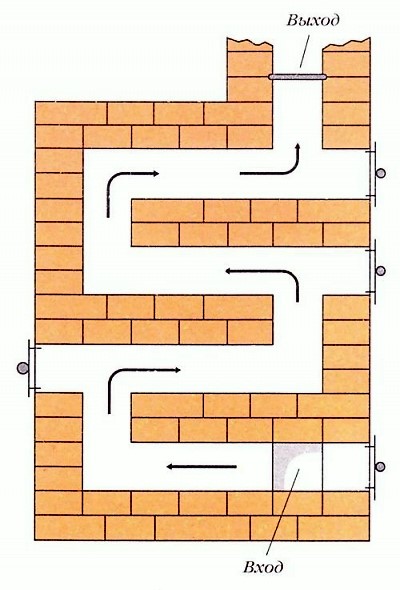

סוג אופקי
יעילות גבוהה יותר בעל מודל תעלה אופקי. תנועת הגזים החמים לאורכו אינה מהירה כמו לאורך התעלה האנכית. לכן, אותה נפח דלק מאפשר להשיג הרבה יותר חימום איכותי חֲצֵרִים.
חסרונות אֲרוּבָּה:
- ירידה באחיזה;
- זיהום מהיר תעלה עם פיח - זה ידרוש התקנת פתחים מיוחדים לניקוי ותחזוקה שוטפת יותר של המבנה.
בשל דרגת החימום הגבוהה של הקירות, מודלים כאלה בהכרח לספק בידוד תרמי אמיןאפשרות טובה תהיה לבנות תעלה מלבנים, לחומר זה יש את קיבולת החום הגבוהה ביותר.
בעת ביצוע ארובה אופקית, יש צורך לגשת לחישובים בזהירות רבה יותר. גודל הסעיף צינורות תלוי בעוצמת המכשיר כולו ומידות תא הבעירה.
אם הקוטר הוא רחב יותר מהנדרש, תנועת העשן מאטה, יש לו זמן להתקרר בצינור, מה שגורם להיווצרות עיבוי, אשר הורס את הבנייה.
אם בנוי בצורה לא נכונה הארובה פוגעת משמעותית בתנועת האוויר, דבר המשפיע על יעילות הבעירה והיעילות הכוללת של המכשיר.
חתך רוחב של תעלה פחות מהנדרש, בתורו, מוביל להתחממות יתר מתמדת של הצינור ולסדקים של הבנייה.
הַפנָיָה. כדי להגביר את הפונקציונליות של התנור, ארובה מותקנת לעתים קרובות מעל צינור הארובה האופקי. תא לייבוש עשבי תיבול, פירות ופטריות.
המעבר המתמיד של גזים דרך התעלה מבטיח חימום אינטנסיבי של כאלה תא ייבוש, אשר משמש לעתים קרובות לשמירה על טמפרטורת המזון ואף להכנת מנות מסוימות הדורשות "בישול" ארוך בטמפרטורה בינונית.
איך לבנות ארובה במו ידיכם
הדרך הפשוטה ביותר להתקין ארובה לתנור היא לקנות ולהתקין אחד מוכן מכשיר. אבל במקרה של תנורי עץ מלבנים שנבנו בעבודת יד, מומלץ פרסם ערוץ כזה בעצמך.
בחירת פרויקט
בבחירת פרויקט, הם מונחים על ידי הגורמים הבאים:
- פונקציונליות תנורים - אם המשימה העיקרית שלהם היא הַסָקָה בבית, עדיף לבחור ארובה אופקית. לסידור אח, מיסבים דקורטיבי פונקציה או להתקנה לוחות במטבח, האפשרות הטובה ביותר תהיה דגם עם ארובה אנכית.
- כּוֹחַ תנורים - חתך הארובה, ולפעמים אורכה, תלוי במדד זה.

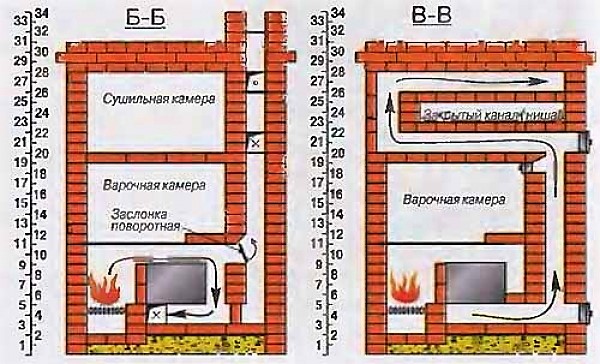

תמונה 2. דוגמה לתרשים תנור עם ארובה אופקית. תא הייבוש ממוקם ליד תעלות העשן.
לתדירות השימוש בכיריים יש חשיבות רבה. ארובה אופקית ידרוש תחזוקה קפדנית יותר, כך שאם המבנה מחובר רק במהלך נסיעות נדירות למדינה, המודל האנכי יהיה האפשרות הטובה ביותר.
חומרים
הטמפרטורה בתעלת גזי הפליטה מגיעה לערכים גבוהים, ולכן רק ארובות לבנים מתאימות לייצור ארובת לבנים. לבנים מוצקות עמידות בחום ובנייה תמיסה המבוססת על חימר אשאחת הנקודות המשמעותיות היא עמידות החומרים לחמצון על ידי עיבוי. זה חשוב במיוחד במקרה של בניית ארובה אופקית.
העבודה דורשת גם חלקי מתכת — שסתומים, רשתות, בולמים. עדיף להשתמש במודלים עשוי פלדה עמידה בחום או ברזל יצוק, אשר ניתן לרכוש בחנויות לחומרי בניין.

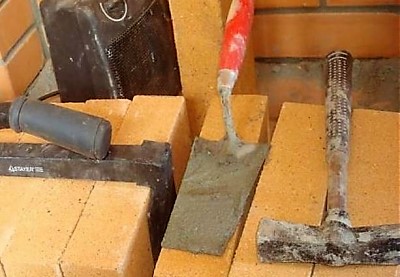

כְּלֵי עֲבוֹדָה
תצטרך את אותו הדבר לעבודה סט כלים, המשמש לביצוע הנחת התנור:
- יְכוֹלֶת לערבוב התמיסה ו עצם הכתף;
- כַּף;
- תַנוּר פַּטִישׁ;
- כְּלָל;
- מכשירי מדידה - סרט מדידה, פלס בניין;
- עזר קווי אינסטלציה, חוטים.
להתקנת צירים וחלקי מתכת אחרים שאתה צריך מכונת ריתוך.
שלבי עבודה
המאפיינים העיקריים של הארובה הם: אטימות מוחלטת ואם אפשר קירות פנים חלקיםלכן, בנייה מתבצעת בצורה מסודרת ומהודקת, עדיף אם רוחב התפר לא עולה על 3-5 מ"מהעבודה מתבצעת ברצף הבא:
- מעל קמרון תיבת האש עשוי שורה ראשונה לבנים, שהופכות לתחתית הארובה.
- הם מונחים שני קירות של תעלת העשןבשלב זה מותקנים חלונות מיוחדים לניקוי, שאליהם מורכבות דלתות מתכת.
- במהלך העבודה זה מתבצע באופן קבוע בדיקת גובה בנייה עם מפלס בניין.

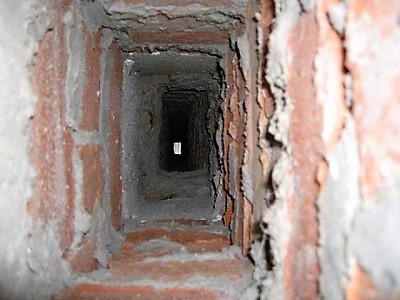

- כדי להפחית את הצטברות הפיח, הדפנות הפנימיות חלקות לחלוטין, כולן עודפי תמיסה מוסרים בזהירות.
- התקרה נמצאת בתכנון צינור פליטת עשן.
- בחפיפה נותר חור כדי שהעשן ייפלט. החלק האנכי האחרון של פתח פליטת העשן מונח סביבו.
חָשׁוּב! לאחר סיום העבודה, הארובה יָבֵשׁ לפי אותם כללים כמו התנור עצמו, הגדלה הדרגתית של עוצמות החימום.
סיבוכים אפשריים
בעת בניית ארובה יש צורך לְהִזָהֵר ובזהירות עקוב אחר התבניתטמפרטורות קיצוניות והשינויים החדים בהן מציבים דרישות גבוהות לאיכות הבנייה. כאשר בונים בכוחות עצמכם, מותר לעתים קרובות... השגיאות הבאות:
- חישובים שגויים — קוטר ואורך הארובה אינם תואמים את עוצמת התנור. זה מוביל לירידה ביעילות, השכלה בשפע מעובה.
- בחירה שגויה של חומרים - השימוש בלבני קרמיקה או בטיט שאינו עמיד בחום יוביל ל ירידה מהירה בלחץ בַּנָאוּת.
- הנחת רשלנית - רוחבים שונים של תפרים גורמים להם סדקים וירידה בלחץ במהלך הפעולה, בעוד שהתמיסה העודפת הבולטת בהחלט תהפוך מקום בו מצטברים פיח ואפר.
כדי להימנע מטעויות נפוצות אלו, חשוב לבצע את הפעולות הבאות לפני תחילת העבודה: להתייעץ עם מומחה מנוסה ובמהלך הבנייה אין לסטות מתכנית הבנייה שנבחרה.
סרטון שימושי
סרטון המסביר ומדגים שלב אחר שלב כיצד להניח בצורה נכונה ארובת לבנים.
למה חשוב לעשות הכל נכון
אחד המאפיינים העיקריים של תעלות ארובה הוא סכנת שריפה גבוההזו הסיבה שעבודות הבנייה דורשות תשומת לב מוגברת.
מיקום שגוי או לא מבודד הארובה הופכת לעתים קרובות לגורם לשריפות בתקרות, גגות או קירות סמוכים.
יש להקדיש תשומת לב מיוחדת למיקום הארובה. בחדרים עם קירות עץ — יש לבודד ארובת לבנים בעת מעבר דרך תקרות שכבת תמיסהוהקירות והתקרה מכוסים חומר שאינו דליק.

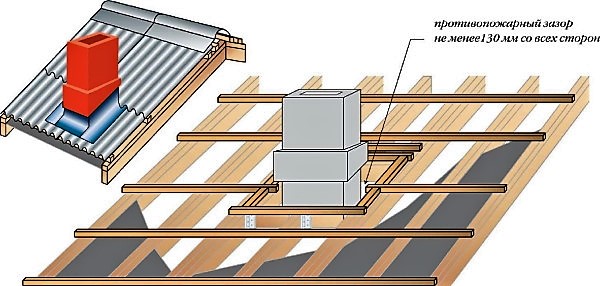

תמונה 3. תרשים של בנייה נכונה של ארובה: חייב להיות פער עמיד באש בין הצינור עצמו לרצפות העץ.
למרות הסיכון האפשרי, צינור גזי פליטה שנבנה כראוי קל לשימוש, קל לתחזוקה ובטוח למדיציוד ארובה לעיתים קרובות מגביר את תפוקת החום של התנור, וזה חשוב במיוחד עבור אלו שאוהבים לגור מחוץ לעיר בחורף.
