בחירה לכל טעם ותקציב: דיאגרמות של החיבור היעיל ביותר של רדיאטורים לחימום
מערכות חימום משמשות לשמירה על חום בבניינים. רובן כוללות רדיאטורים, המותקנים בכמה דרכים. האפשרויות תלויות במבנה הרתמה ובסוללות בהן נעשה שימוש.
במבט ראשון, ישנם מעט הבדלים בין התוכניות, אך עדיף להשאיר את הבחירה לאיש מקצועמומחה יסייע בגיבוש פרויקט מוסמך אשר לא רק יתחשב ברצונות הבעלים, אלא גם יעבוד ביעילות.
כיצד לחבר רדיאטורים למערכת חימום בעלת צינור אחד

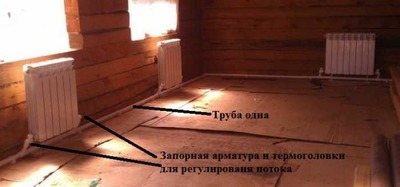

הוא מופץ באופן נרחב עקב זולות וקלות התקנהברוב בנייני הדירות, הצנרת נעשית כך. בבניינים פרטיים, זה פחות נפוץ. רדיאטורים כלול בחיווט בטורנוזל הקירור יוצר מעגל מהדוד, ומבקר בכל סוללה בתורה. מהחלק הקיצוני של המעגל, הנוזל חוזר לפתח החזרה.
למערכת כזו יש כמה חסרונות:
- אי אפשר לכוון רדיאטורים בודדים. התקנה של בקר אפשרית, אך ניתן לשלוט רק על השרשרת כולה.
- חיבור טורי מוביל להידרדרות החימום באזורים מרוחקים צנרת, מכיוון שנוזל העבודה מאבד חום לאורך הדרך.
הטוב והרע ביותר של מערכת דו-צינורית
בניגוד לשותפו, יש צינור קדימה וצינור חזרה, שמטרתם, בהתאמה: אספקת מים חמים, החזרת מים מקוררים. כל סוללה של המערכת מחובר במקבילזה מגביר את החימום של אזורים מרוחקים שרשראות. שני צינורות מאפשר לך להתקין ווסתים מול כל רדיאטור, בעזרתו נקבעת הטמפרטורה הנדרשת.
החיסרון הוא מורכבות ההתקנה ועלויות מוגברות.
הַפנָיָה. מְחִיר גדל כמעט פי שניים, בהשוואה למערכת חימום בעלת צינור אחד.
מהי תרשים חיבור הסוללה היעיל ביותר?
לְהַבחִין שלוש דרכים התקנות רדיאטורים.
אֲלַכסוֹנִי
הוא נחשב ליעיל ביותר ומשמש ברוב המקרים.
תמונה 1. ארבע אפשרויות לחיבור אלכסוני של רדיאטור למערכת החימום, עבור מערכות בעלות צינור אחד ושני צינורות.
זֶה קשור ליעילות גבוהה:
- נוזל הקירור נכנס לסוללה מהפינה העליונה.
- הנוזל מתפזר בכל הנפח הזמין.
- זה זורם החוצה בנקודה הנגדית.
זוהי התוכנית בה נעשה שימוש מערכות בדיקה במפעלים.
לְהוֹרִיד
זה פחות נפוץ מאחרים בגלל שיש לו יעילות נמוכה יותר. שני הצינורות מחוברים לתחתית הסוללה. האמצע ההפסדים מסתכמים ב-15%.

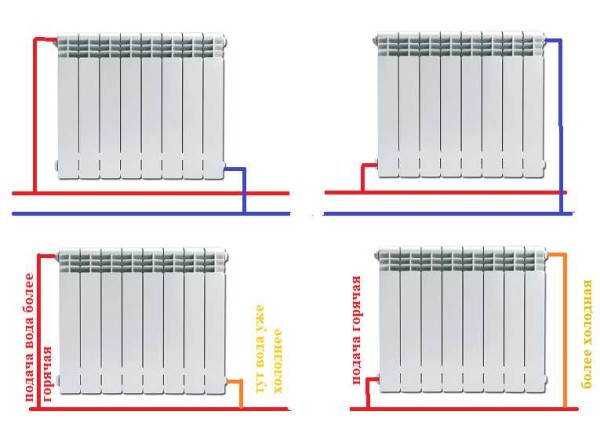

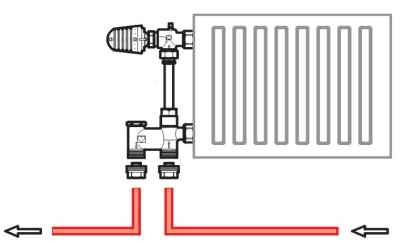

תמונה 2. שיטת צינור אחד ושני צינורות לחיבור תחתון של סוללת החימום. במקרה השני, נדרשים חומרים נוספים.
בצד החיובי יש צורך להדגיש את האפשרות של התקנה ברצפה, אשר מסתירה את הצנרת. וכדי לפצות על היעילות הנמוכה, מומלץ להתקין רדיאטור חזק יותר.
אסור להשתמש תוכנית דומה ברתמה ללא משאבה, מכיוון שמתרחשת תופעת מערבולת. הזרימה מחממת את פני הצינורות, מה שמגביר את העברת החום במהלך זרימת המים הטבעית. התופעה טרם נחקרה, ולכן ההשלכות האפשריות אינן ברורות.
לרוחב או חד צדדי
נאמנים לשמם, הצינורות הם כלולים מצד אחד: בפינות העליונות והתחתונות. אפשרות התקנה דומה משמשת בבניינים עם צינורות אנכיים, למשל, בבנייני דירות. תרשים זה לא בשימוש בעת חיבור נוזל הקירור מלמטה, מכיוון שההתקנה הופכת למסובכת הרבה יותר.

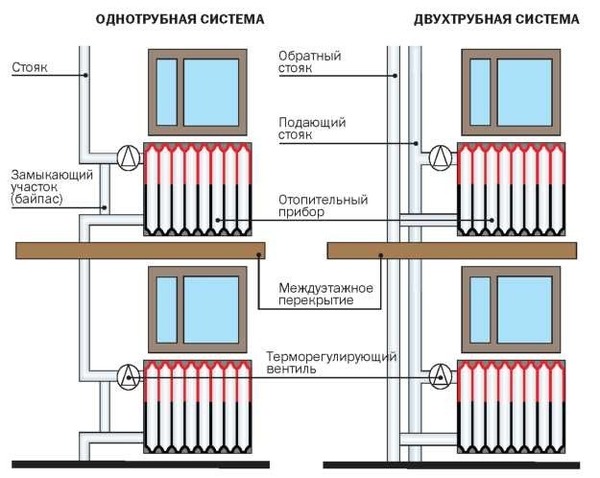

תמונה 3. מערכות בעלות צינור יחיד ושני צינורות מאפשרות חיבור צדדי של הסוללה. במקרה הראשון, נדרש מעקף.
בעל יעילות גבוהה, מעט קטן יותר מהסכימה האלכסונית. זה חל על רדיאטורים עם 10 חלקים או פחות. סוללות ארוכות מתחממות גרוע יותר, מכיוון שנוזל העבודה צריך לנוע דרך ארוכה בכיוון אחד.
חָשׁוּב! גורם זה לא משפיע על מחליפי חום פאנלים, שאליו ממוקמים מוטות מיוחדים לשיפור ההזנה.
סרטון שימושי
הסרטון דן בתכונות של תוכניות חיבור פופולריות שונות לרדיאטור.
איך לעשות את הבחירה הטובה ביותר
בבתים פרטיים מומלץ להשתמש שני צינורות צנרת, למרות שהיא יקרה יותר וקשה יותר להתקנה. מבין תוכניות חיבור הרדיאטורים, עליכם לבחור בהתאם לתוצאה הרצויה. החימום הטוב ביותר מספק אֲלַכסוֹנִי, א מנקודת מבט אסתטית נמצא בראש לְהוֹרִיד.
