חשוב לא להציף את השכנים ולא להישאר בלי חום בעצמכם! עקרונות החלפת סוללות חימום בדירה

פירוק רדיאטורים לחימום נדרש במצבים שוניםלפני התקנת סוללות חדשות; במהלך שיפוץ חדר; להחלפת חלקים דולפים; בעת החלפת מחברים עקב דליפות; לניקוי סוללות ממשקעים שהצטברו.

סוגי רדיאטורים

סוגים שונים של רדיאטורים משמשים להתקנה במערכת החימום. המאפיינים העיקריים שלהם מפורטים בטבלה.

בהתבסס על נתונים אלה, ניתן לבחור מכשיר המתאים להתקנה בדירה.

פירוק ציוד ישן

פירוק רדיאטורים ישנים לחימום מתבצע בכמה שלבים.

אילו כלים תצטרכו?

כדי לבצע את העבודה תצטרכו:

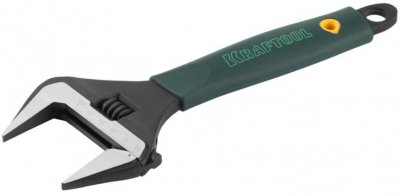

• מפתח ברגים מתכוונן;
• מברג פיליפס;
• סמרטוט וקערה לאיסוף מים;
• בלוקים מעץ להנחה מתחת לרדיאטור שהוסר.

בנוסף, כדי להסיר את הרדיאטור ייתכן שתצטרכו:

• מבער לחימום אגוזים חלודים;
• מטחנה או מסור מתכת לחיתוך המחברים אם לא הצלחתם להסיר את הסוללה בדרכים אחרות.

איך לנקז מים

לפני הסרת הרדיאטור, יש צורך להסיר ממנו מים:

• כבה את החימום;
• לסנן את הנוזל.

אם מותקנים צינורות חימום לפני הרדיאטור שסתומי סגירה, אז הם מספיקים לסגור אותו ולהמשיך בעבודה נוספת.

אם אין שסתום סגירה, תצטרכו לנקז את המים מכל העלייה. בבניין דירות, מערכת החימום יכולה להיבנות בשתי דרכים, תלוי באיזו ניקוז המים מתבצע בדרכים שונות:

• מזיגה עליונה. נושא החום במערכת כזו נכנס לכל גובה דרך צינור הממוקם בעליית הגג ונכנס לצינור המונח במרתף. שסתום סגירה אחד נמצא בעליית הגג, השני - במרתף.
• בקבוק תחתוןנוזל הקירור מסופק ומתקבל לבית. דרך שני צינורות במרתף. במקרה זה, שני שסתומי הסגירה מותקנים במרתף.

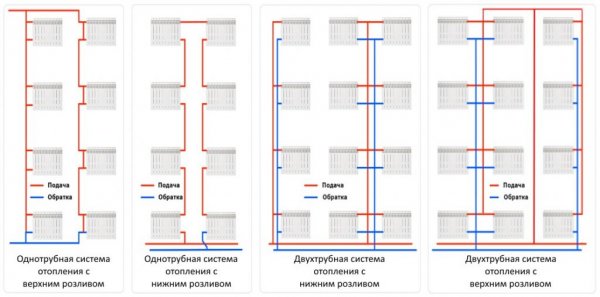

תמונה 1. תרשים של מערכת חימום בעלת צינור אחד ושני צינורות בבניין דירות עם שפיכה עליונה ותחתונה.

קביעת סוג הבקבוק היא קלהכאשר הקירות מונחים לאורך ההיקף שני צינורות בבידוד תרמי, אז זהו הדליפה התחתונה, אם אֶחָד - למעלה.

ההליך לניקוז מים מהמגדל הוא כדלקמן:

1. סגור את הברזים באספקת והחזרת נוזל הקירור.
2. פתחו בזהירות את פקק הניקוז במרתף 2-3 סיבובים או לפתוח מעט את שסתום הניקוז. המים בצינור העלייה יתנקזו לאחר מכן בזרם קטן.
3. פתחו את הפקק לחלוטין או פתחו את הברז וודאו שאין מים בצינור.

כיצד להסיר סוללת אלומיניום

לאחר ניקוז הנוזל מהמגדל, ניתן להתחיל לפרק את הסוללות:

1. בתחתית הרדיאטור השתמש במברג פיליפס כדי להדק את שני התקעים, חוסם את יציאת המים ממנו.
2. הנח כיור מתחת לחיבור התחתון של הרדיאטור וצינור מתאים לכך.
3. בעזרת מפתח ברגים מתכוונן, שחררו אותו בזהירות כמה סיבובים. חיבור הסוללה לצינור כך שהנוזל הדולף ייכנס לאגן.
4. פתחו את האביזרים לחלוטין.
5. פתחו את הפקקים בעזרת מברג פיליפס ורוקנו את המים, שנשאר בסוללה.
6. על ידי הרמת המכשיר למעלה ולכיוון שלך, להסיר אותו מנקודות ההרכבה שלו.
7. מומלץ להניח את הרדיאטור שהוסר על בלוקים מעץ., כדי למנוע נזק גם לו וגם לכיסוי הרצפה.
8. עם סמרטוט לאסוף את כל הנוזל שנשפך בקערה.

כיצד להסיר רדיאטור מברזל יצוק

לאחר ניקוז המים מהמגזר, העבודה מתבצעת בסדר הבא:

1. אום הנעילה והאום פותחים בעזרת מפתח ברגים מתכוונן, מחבר את הצינור לרדיאטור.
2. אם האומים חלודים ולא מתברגים, הם ניתן לחמם באמצעות מבער.
3. כשזה לא עוזר, כל מה שנותר זה לחתוך את המרפקיםלאחר מכן תצטרכו לחתוך הברגות חדשות על החלק הנותר, או לרתך מחברים חדשים לחיתוכים.
4. המים שנותרו ברדיאטור מנוקזים בזהירות.
5. הסוללה מוסרת ממיקומי ההרכבה שלה.

1. כדי למנוע נזק לכיסוי הרצפה, הרדיאטור מונח על בלוקים מעץ.
2. כל מים שנשפכים במהלך העבודה נאספים בעזרת סמרטוט.

החלפת סוללות חימום בדירה

לפני ביצוע העבודה יש ​​צורך:

• בדקו את איכות ההברגות על החיבורים ושחזרו אותן במידת הצורך.
• אם נחתכו אביזרי מתכת במהלך הפירוק, הם מרותכים לאורך הנדרש.
• אתר העבודה מנוקה מפסולת.

מדידות ראשוניות

חוקי בנייה ותקנות מכתיבים כיצד להתקין רדיאטורים כראוי, וכללים אלה זהים עבור כל סוגי הרדיאטורים.

המרחקים בין מכשיר החימום לעצמים הסובבים אותם הם סטנדרטיים, כדי להבטיח העברת חום באיכות גבוהה:

• בין אדן החלון לרדיאטור 5-10 ס"מ;
• בין הרצפה לתחתית מכשיר החימום 8-12 ס"מ;
• בין הקיר לרדיאטור 2-5 ס"מ, בעת התקנת מסכים מחזירי חום, מרחק זה נמדד מהם.

בנוסף, נמדדים הדברים הבאים:

• קוטר צינורות החימום;
• מספר האביזרים, הפינות, הצינורות והחיבורים הנדרשים להתקנת הרדיאטור.

פרויקט חיבור עדיף לתאר את זה על נייר בקנה מידה. כך יהיה ברור הרבה יותר אילו חומרים ובאיזה כמויות יידרשו.

כלים נחוצים

• עיפרון או טוש להחלת סימנים;
• רוּלֶטָה למדידת מרחקים;
• מַברֵג להידוק מחברים;
• מפלס הבניין למקם את הרדיאטור בצורה אופקית לחלוטין;
• צְבָת;
• מפתח ברגים מתכוונן עבור צינורות;
• מפתח מיוחד לחיבור מקטעים נוספים רַדִיאָטוֹר;
• לִקְדוֹחַ לקידוח חורים.

עגורן מייבסקי

חלק חשוב במכשיר החימום הוא ברז מייבסקי. זהו מכשיר מיוחד המחובר לרדיאטור, זה נועד לשחרר את האוויר שהצטבר שם. זהו שסתום מחט, שמיקומו מותאם באמצעות מפתח מיוחד או מברג. שסתום מייבסקי מותקן בחלק העליון של רדיאטור החימום במקום התקע.

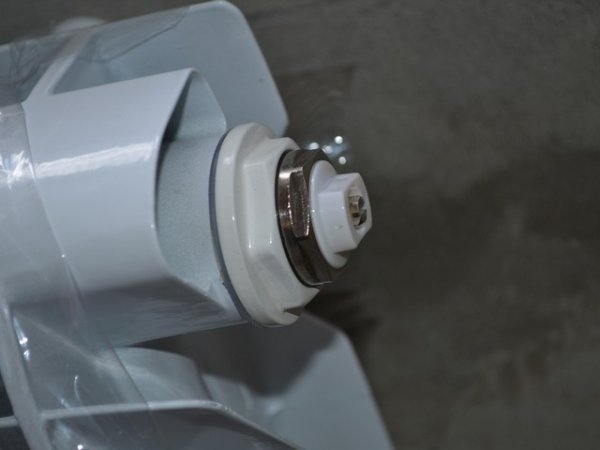

תמונה 2. ברז Mayevsky מותקן על רדיאטור דו-מתכתי. נועד להוצאת עודפי אוויר ממערכת החימום.

התקנת רדיאטור

ההרכבה מתבצעת בסדר הבא:

• כל חלקי הסוללה מורכבים יחד: תקעים, אטמים, פקקים, שסתומי סגירה. בעת ההרכבה, יש לשים לב לכיוון הברגת החיבור - ימינה או שמאלה. הברגה ימנית מוברגת עם כיוון השעון ומוחלת בדרך כלל בצד ימין של המכשיר, והשמאלית - נגד כיוון השעון ומוחלת בצד שמאל. כל החיבורים מונחים עם משחה תרמית או גרירה כדי למנוע דליפה.
• במידת הצורך על הרדיאטור עגורן מייבסקי והתרמוסטט מחוברים.
• סימונים מוחלים על הקיר להתקנת מחברים רדיאטור חימום. יש להניח את הסימונים באופן כזה שהסוללה ממוקמת בצורה אופקית לחלוטין.
• לפי הסימונים המיושמים אביזרי ההידוק מותקנים.
• סוללת חימום תלויה על האבזם. המכשיר חייב לשבת בחוזקה על האביזר, ללא כל רעד או תנועה.
• שימוש בפלס נבדק המיקום האופקי של הרדיאטור.

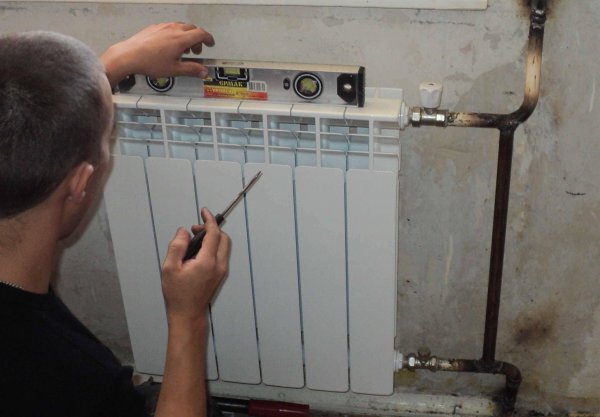

תמונה 3. בדיקת המיקום האופקי של הרדיאטור באמצעות פלס בניין.

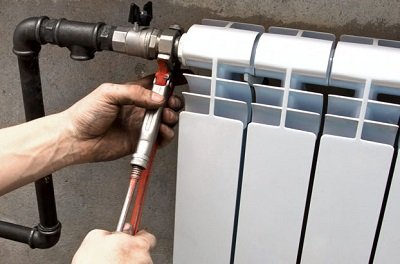

• הרדיאטור מחובר לצינורות אספקת החוםבהתאם לסוג הסוללה וסוג הצינורות, ניתן להשתמש במגוון חיבורי אוגן ואיחודים.
• לאחר השלמת כל העבודה עם רדיאטורים בי-מטאליים הסרט המגן מוסר.

מִשׁפָּט

לאחר השלמת התקנת הרדיאטור, יש צורך לבדוק אותו:

• פתחו את הברזים ולהכניס את נוזל הקירור למערכת.
• שליטה ויזואלית הופעת דליפות.

• נקודות דליפה בחיבורים נמתחים בנוסף.

לפני תחילת עונת החימום בבנייני דירות, מערכת החימום נבדקת תחת לחץ מוגבר - בדיקת לחץ. במהלך תקופה זו, עדיף להישאר בדירה ולבדוק האם מופיעות דליפות נוספות במכשיר המותקן.

סרטון שימושי

צפו בסרטון, שמסביר כיצד להחליף כראוי סוללות חימום בדירה בחורף.

איך לא להציף את השכנים

התקנה נכונה של סוללות קובעת לא רק את זמינות החום בדירה, אלא גם את איכות אספקת החום לכל הבית. ערבות הבטיחות היא רכישת חומרים איכותיים וביצוע מדויק של העבודה. החלפת רדיאטורים אינה קשה מבחינה טכנית, אך אם אין לכם ניסיון, עדיף לפנות לעזרה ממומחים.
