כיצד לבחור ערכת חיבור לרדיאטור חימום בבית פרטי: יתרונות וחסרונות של מערכות שונות
שמירה על חום הבית תעזור מערכת חימום יעילה. שיטת חיבור סוללות ורדיאטורים, שנבחרה לחדר מסוים, יחסוך משמעותית על תשלום עבור חשמל.

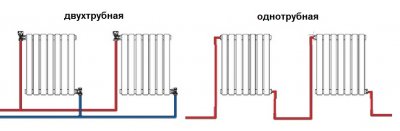

לפני שתתחילו בהתקנה, נתחו את תצורת החדר המחומם ואת התקציב המשוער. זה יעזור לכם למצוא את האפשרות הטובה ביותר עבור מערכת החימום. ישנם שני סוגים דיאגרמות חיבור למערכת – צינור אחד ושני צינורות. כל אחד מהם נועד לפתור בעיות שונות ויש לו יתרונות וחסרונות משלו.

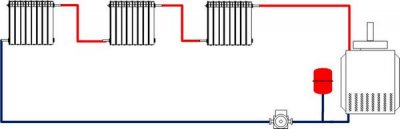

דיאגרמת חיבור חד-צינורית של רדיאטורים לחימום בבית פרטי
מערכת חימום עם חיבור רדיאטורים בצינור יחיד מתמודדת היטב עם חימום בית פרטי עם מספר קומות. פשטות ומחיר סביר להפוך את סוג המערכת הזה לנפוץ ביותר.
קל מאוד להבחין בחיבור בעל צינור יחיד. צינור ראשי יחיד, שדרכו נוזל הקירור זורם, לולאה ונסגר על דוד החימום.
כל הרדיאטורים במבנה מחובר אליו במקביל או בטורנוזל הקירור זורם דרך נתיבים רדיאליים מלמעלה למטה, וצינורות האספקה מוליכים חום לקומות שמעליהן. ניתן לזרום את הנוזל טִבעִי.
חסרונות חיבור צינור יחיד:
- חיבור טורי פירושו ש קלט והחזרה יישארו שרשרת של קו ראשי יחיד. משמעות הדבר היא שמרדיאטור לרדיאטור טמפרטורת נוזל הקירור תרד ויורד. אם משווים את החימום של ה"חוליה" הראשונה והאחרונה של מערכת החימום, ההבדל יתברר. הפתרון לבעיה זו הוא הגדלת סעיפים לאורך תוואי הצינור. במקרה זה, העלות עשויה לעלות באופן משמעותי.
- אין דרך לכוון את תפוקת החום רדיאטור נפרד.
- הלחץ בצינורות לא אמור לרדת, מחזור הדם חייב להיות קבוע ואחיד. כל הבדל יוביל לאובדן חום. כאשר נוזל הקירור נע באופן טבעי בצינור, יש לשים לב לשיפוע הצינורות, דבר שקשה אם הם ממוקמים נמוך. כדי להתמודד עם בעיה זו, יש להתקין משאבה.
- לא ניתן להטמיע קווי מתאר חימום מים קומות.
יתרונות:
- חַסכָן ואינו דורש כמות גדולה של חומר. בהתאם לכך, היקף העבודה במהלך החיבור מצטמצם.
- בעזרת תרשים חיווט פשוט אתה יכול להתמודד עם זה בעצמך, בעל כישורים מינימליים בעבודות אינסטלציה. אינו דורש התקנה של מכשירים נוספים ויחידות מורכבות.
- לא דורש תשומת לב מוגברת. בתנאי שהוא מותקן כראוי, הוא יהיה עמיד ויתמודד בצורה אמינה עם משימתו.
- הרכבות כמו ב בניין בן קומה אחת, ובתוך מספר קומות.
- הצינור ממוקם נמוך ברוב המקרים, מה שנפתח מקום עבור קישוט והסוואה חימום בעת יצירת פנים החדר.
עקרונות התקנה: תמונה

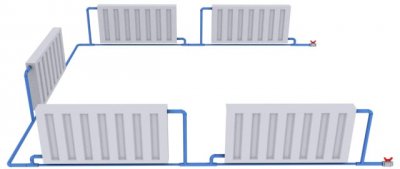

מיקום הכביש המהיר נתקלים בו לעתים קרובות לאורך קירות החדר, במקביל, או בזווית קלה למישור הרצפה. ההבדלים מתעוררים רק בתכניות חיתוך הצינור לתוך הרדיאטור.

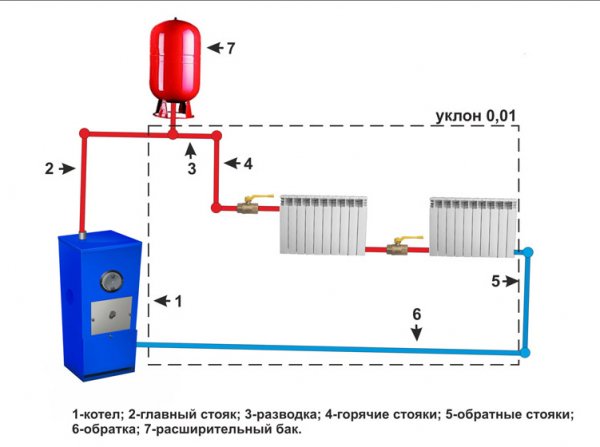

תמונה 1. כך נראית דיאגרמת חיבור בעלת צינור יחיד עם מחזור טבעי של נוזל הקירור עם שיפוע של הקו הראשי.
הדרך הקלה ביותר לחבר סוג פתוח עם על ידי התקנת מיכל התפשטות בנקודה הגבוהה ביותר של מערכת החלוקההרדיאטורים חתוכים בטור, הצינור נמצא בתחתית, הכניסה והיציאה ממוקמים בחלקים מנוגדים. עדיף להתקין משאבה.
עם מחזור טבעי של נוזל הקירור, יש צורך "סעפת תאוצה" שאינה עומדת ועמידה נוספת שיפוע הכביש המהיר. כדי למנוע נעילת אוויר, מותקנים ברזי מייבסקי או פתחי אוורור.

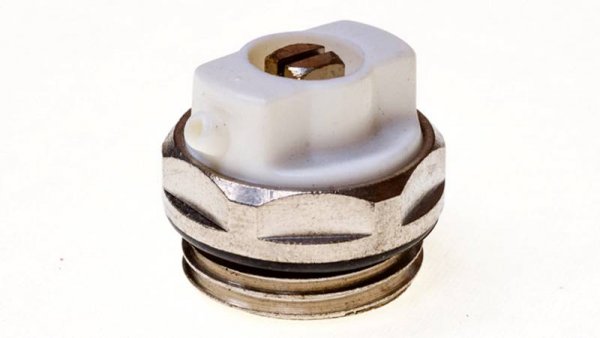

תמונה 2. עגורן מייבסקי סטנדרטי המשמש למניעת נעילת אוויר.
החיבור המשופר של מערכת צינור אחד נקרא "לנינגרדקה". שיטה זו מאפשרת חימום של בנייני דירות, תוך שהיא נותרת פשוטה להתקנה וחסכונית מבחינת צריכת חומרים. ההבדל של "לנינגרדקה" הוא מעקף - מגשר צינורות בין הכניסה והיציאה של כל רדיאטור. נוכחותו מאפשרת ויסות אחיד של טמפרטורת נוזל הקירור ביחס למרחק מהדוד.

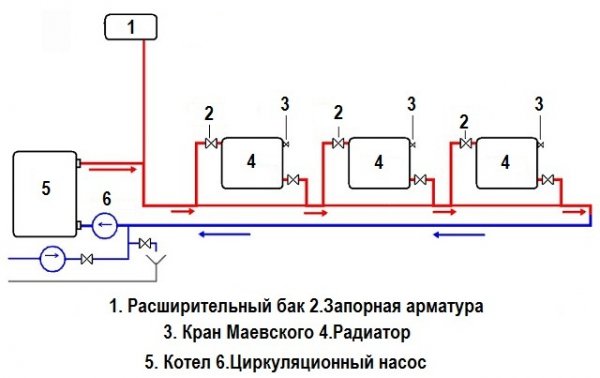

תמונה 3. מערכת חיבור חד-צינורית "לנינגרדקה" עם חיבור אלכסוני של רדיאטורים.

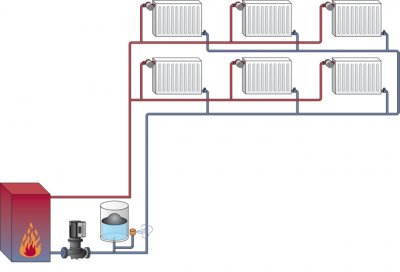

דיאגרמת חיבור דו-צינורית
גרסה זו של המערכת יקרה יותר מחיבור בעל צינור יחיד, אך יש לה מספר יתרונות. במערכת בעלת שני צינורות, צינור ההחזרה מכל רדיאטור עובר אל מעגל סגור נפרד, ונוזל הקירור נשאב בנפרד. הנוזל המקורר נכנס לדוד החימום דרך מעגל החזרה. מאפשר חימום של חדרים מורכבים באמצעות דוד יחיד.
ההתקנה בעיצומה בכמה שלביםבמקום המיועד לכך מותקן דוד המחובר למיכל התפשטות. לאחר מכן מותקנת לולאת חוט נוזל קירור, העוברת דרך כל סוללה. בקצה, מותקן צינור חזרה, הסגור על דוד החימום.
יתרונות מערכת דו-צינורית:
- מתאים ל כל בניין, ללא קשר למספר הקומות ולמיקום החדרים.
- טֶמפֶּרָטוּרָה נוזל קירור מחולק באופן שווה על כל הרדיאטורים, אשר שומר בקלות על חימום נוח של החדרים.
- רדיאטורים אוֹטוֹנוֹמִי זה מזה, ניתן להתקין תרמוסטטים ושסתומים נפרדים לצריכת מים חסכונית.
מִינוּס - צריכת חומרים גבוהה, ערך מוסף מערכת החימום ומורכבות ההתקנה, הדורשת מעורבות חובה של מומחים.
עקרונות התקנה מסוג זה
הארכיטקטורה הכללית של המערכת מורכבת משתי לולאות צינור סגורות. לְבַד אוויר חם יוצא מהם נוזל קירור, שְׁנִיָה משחק תפקיד קווי החזרהישנן מספר אפשרויות אפשריות להוספת קווי מתאר.
מערכת ללא מוצא
בגרסה זו שני קווי המתאר של הכבישים נמצאים בכיוונים שונים, ולסוללות יש את אותו מספר מקטעים. עבור חפיפה, שסתום הרדיאטור הראשון צריך להיות מעוות כמה שיותר.

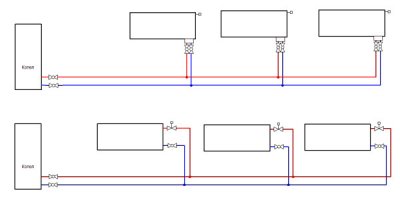

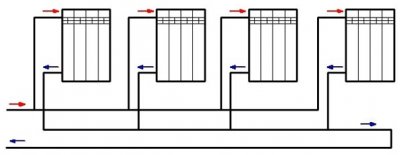

לולאת טיכלמן
כל רדיאטור מצויד ב שסתום תרמוסטטי או שסתום מחט, מה שמקל על האיזון.
תוכנית זו אידיאלית עבור צינורות ארוכים.
אופקי
בעזרת תוכנית זו, ניתן לחתוך את צינור האספקה מתחת לרדיאטורים או במקביל אליהםמתאים לבתים בגובה של עד שתי קומות. התקנה על כל מכשיר מנופי מייבסקי יעזור למנוע היווצרות מלכודות אוויר.
אֲנָכִי
מתאים לבתים משתי קומות ומעלה. דורש צריכה משמעותית של רכיבי צינור, אך במהלך הפעולה, שחרור אוויר אוטומטי דרך שסתום הניקוז אפשרי.
מערכת מותקנת עליון
היתרון של מערכת זו נחשב ל אין כיסי אוויר וקצב זרימה גבוה של נוזל הקירור.
חָשׁוּב! החסרונות כוללים מראה לא אסתטי עם תקשורת פתוחה, כמו גם שימוש בזבזני בחומר וחוסר האפשרות של חיווט באזורים גדולים של המקום.
מהן הדרכים לחבר סוללות?
התקנה וחיבור של רדיאטורים משפיעים באופן משמעותי על פעולת מערכת החימום. המקום הנפוץ ביותר להנחת סוללות הוא מתחת לחלונות, במרחק כ-10 סנטימטרים מאדן החלון, ו לא פחות מ-5 סנטימטרים ממישור הרצפה והקירות. רדיאטור הבולט מול אדן החלון יספק זרימת אוויר חם מול פתח החלון. ישנן מספר דרכים להתחבר לקו הראשי.
חיבור אוכף ותחתון
כְּבִישׁ עם כניסת נוזל קירור חם לתוך צינור הענף התחתון של מקטע רדיאטור אחד, וקו ההחזרה דומה לקטע הנגדי.
ניתן להסתיר את הקווים הראשיים עצמם ברצפה. החימום נשאר לא אחיד, ההספק מופחת בכ-14%.
אפשרות זו מתאימה למראה פנים אסתטי אטרקטיבי, ואובדן חום מפצה על ידי התקנת רדיאטורים חזקים יותר. חיבור אוכף נחשב עבור מערכות עם משאבת סירקולציה מותקנת.

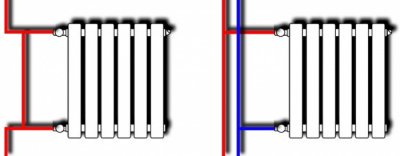

חד צדדי
סוג החיבור הנפוץ ביותר בבנייני דירות. שני קווי המתאר מחובר בצד אחד רדיאטור, אספקת מים בחלק העליון והחזרה בחלק התחתון.
כל מקטעי כל רדיאטור מחוממים באופן שווה, אך אם האקורדיון גדול מדי, עלול להתרחש אובדן חום. אפשר גם להתקין את נוזל הקירור מלמטה, אבל זה לא נוח במיוחד לשימוש.
אֲלַכסוֹנִי
אם בסוללה מספר משמעותי של מקטעים, אז פיזור אחיד של נוזל הקירור מושג על ידי חיתוך צינור האספקה לחלק העליון של הרדיאטור, וצינור ההחזרה לתחתית הצד הנגדי. אובדן חום עם חיבור כזהולא יעלו על 3%, ולכן אפשרות זו היא אופטימלית.
חָשׁוּב! אפשרות החיבור האלכסוני היא הסטנדרט. יצרני גופי ומכשירי מערכת חימום מציינים ב גיליונות נתונים טכניים של מוצרים נתונים המבוססים על אפשרות זו.
סרטון שימושי
צפו בסרטון, הדן באפשרויות שונות לחיבורי רדיאטור דו-צינוריים.
סיכום: מדוע חשוב להתקין את האפשרות הנכונה בצורה נכונה
בחירת ערכת רדיאטור עסק אחראי, שעליו תלויים נוחות נוספת של מגורים בבית, במיוחד בחורף. לאחר בחינת כל האפשרויות, בחרו את האופטימלית, המתאימה לתצורת החדר ולתקציב הצפוי. אל תחסכו בחומרים. רכישה באיכות נמוכה רדיאטורים או אלמנטים של צינורות יוביל לאובדן חום ולעלויות אנרגיה נוספות.
