דיוק מעל הכל! חישוב נכון של רדיאטורים מברזל יצוק לשטח החדר

רדיאטורים מברזל יצוק מוערכים בזכות אמינות, חוסר יומרות, פשטות עיצוב.

הֵם בעלי עמידות גבוהה בפני קורוזיה והם חיוניים במערכות פתוחות עם תכולת חמצן גבוהה במים.

האינרציה התרמית של מכשירי חימום מברזל יצוק מבטיחה את יציבות משטר הטמפרטורה בחדר עם תנודות חדות בפרמטרים של נוזל הקירור במערכות חימום מרכזיות.

בעת חישוב מספר הסעיפים הנדרש, השתמשו בשתי דרכים - פשוט ומדויק.

שיטה פשוטה לחישוב מספר החלקים של רדיאטורים מברזל יצוק

קיים מספר נוסחאות כדי לחשב את מספר רדיאטורי החימום.

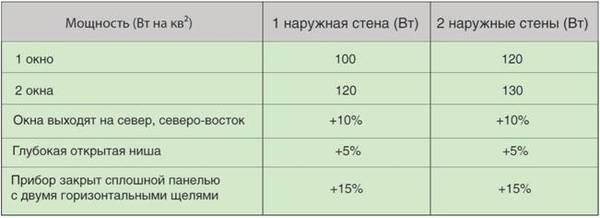

לכל מטר מרובע של שטח, טבלה

השיטה מבוססת על הטענה שלחימום 1 מ"ר נדרש שטח מגורים של חדר במרכז רוסיה 100 וואט הכוח התרמי של מכשיר החימום.

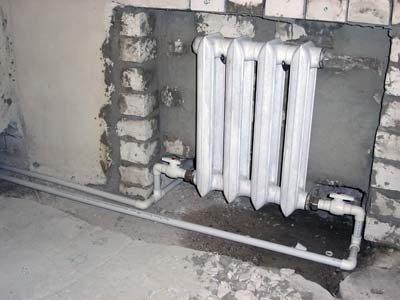

תמונה 1. אפשרות לחישוב מספר רדיאטורים מברזל יצוק למטר מרובע של שטח בחלל מגורים.

מספר חלקי הרדיאטור מחושב באמצעות נוסחה (1):

נ = (100 X ש)/ש (1)

• נ — מספר מקטעים (מעוגל למספר השלם הקרוב ביותר);
• ש — שטח החדר, מ"ר;
• ש - העברת חום מקטע אחד, שלישי.

בטמפרטורות נוזל קירור לא סטנדרטיות

ההספק התרמי של חלק אחד של הרדיאטור מצוין בדרכון עבור ערכים סטנדרטיים של טמפרטורת הכניסה. Tpod = 90ºC ופלט המכשיר טובר = 70 מעלות צלזיוס.

אם לטמפרטורת נוזל הקירור במערכת החימום של בית פרטי יש ערכים אחרים, אז תפוקת החום של הסעיף ש מחושב על ידי נוסחה (2):

ש = ק X ΔT (2)

• ק — מקדם מופחת בהתאם למאפיינים הפיזיים של קטע הרדיאטור;
• Δ ט — הפרש טמפרטורה מחושב על ידי נוסחה (3):

Δ ט = 0.5 X (טפוד + טובר) — טפום (3)

• טפוד — טמפרטורה בפתח הכניסה של מכשיר החימום;
• טובר — טמפרטורת יציאה;
• טפום — הטמפרטורה הנדרשת בחדר (20 מעלות צלזיוס).

חישוב הערך ש בטמפרטורות נתונות של נוזל הקירור בכניסה וביציאה של מכשיר החימום, זה מבוצע ברצף הבא:

1. ערך המקדם המופחת מחושב אֶל מנוסחאות (2), (3) עבור ערכי דרכון ידועים ש בסטנדרט טפוד = 90 מעלות צלזיוס, טובר = 70 מעלות צלזיוס.
2. ההפרש נקבע ΔT לפי נוסחה (3) עבור פרמטרים אמיתיים טפוד ו טובר.
3. זה מחושב ש לפי נוסחה (2).

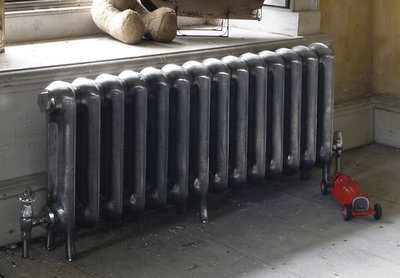

תמונה 2. רדיאטור ברזל יצוק המותקן בחלל מגורים. המכשיר מעוטר בחישול דקורטיבי.

לגבהי תקרה לא סטנדרטיים

נוסחה (1) תקף לגבהים סטנדרטיים של חדרים - מ-2.5 עד 3 מטרעבור ערכים אחרים של גובה החדר, השתמש ב- נוסחה (4):

נ = (ח X י X ש)/ש (4)

• נ — מספר מקטעים (מעוגל למספר השלם הקרוב ביותר);
• ח — גובה החדר, מ';
• י — הספק סגולי שווה ל 41 וואט/מ"ק עבור בתי פאנל עשויים בטון מזוין או 34 וואט/מ"ק עבור מבני לבנים או בתים פרטיים עם בידוד חיצוני;
• ש — שטח הנכס, מ"ר;
• ש — תפוקת חום של מקטע אחד, וואט.

כיצד לחשב במדויק את מספר רדיאטורי החימום?

כבסיס שיטות נוסחה (1) נלקחת עם מקדמים אשר לוקחים בחשבון את המאפיינים האקלימיים של האזור ואת הפרמטרים של מבני הבניין שבהם תלוי אובדן החום בחדר המחושב.

מספר חלקי הרדיאטור נ עם חישוב מדויק זה נקבע על ידי נוסחה (5):

נ = K1 X K2 X K3 X K4 X K5 X K6 X K7 X K8 X K9 X K10 X (100 X ש)/ש (5)

• נ — מספר מקטעים (מעוגל למספר השלם הקרוב ביותר);
• ש — שטח החדר, מ"ר;
• ש —כוח תרמי מקטע אחד, שלישי.
• K1...K10 גורמי תיקון.

K1 - מספר הקירות החיצוניים בחדר

מְקַדֵם K1 שווה ל:

• 0.8 - חלל פנימי;
• 1.0 - חדר עם אֶחָד קיר חיצוני;
• 1,2 - חדר פינתי — דוּ מחיצות עם הרחוב;
• 1.4 - שְׁלוֹשָׁה קירות אל הרחוב.

K2 - אוריינטציה לנקודות הקרדינליות

מידת החימום על ידי קרני השמש תלויה במיקום המחיצות החיצוניות בחדר. מקדם K2 שווה ל:

• 1,1 - קירות חיצוניים מכוונים מזרחה או צפונה;
• 1.0 - קירות החדר "נראים" מערבה או דרומה.

K3 - למידת בידוד הקירות

ההתנגדות התרמית של הקיר, המשפיעה על אובדן החום של החדר, תלויה במאפייני הבידוד. מקדם K3 שווה ל:

• 1.27 - הקיר החיצוני אינו מבודד;
• 1.0 - מחיצות חדר עשויות משתי לבנים ללא בידוד;
• 0.85 - קיר עם בידוד, הערך המחושב של התנגדות תרמית של הקיר כולו עומד בתקני SNiP.

אימות עמידה בתקני SNiP לעמידות תרמית של קיר, כמבנה רב שכבתי, מתבצע ברצף הבא:

1. לכל שכבה יש חישוב של התנגדות תרמית משלה. ראני על ידי נוסחה (6):

ראני = ח / λ (6)

• ח - עובי שכבה, מ';
• λ - מקדם מוליכות תרמית של שכבה אחת.

1. ערכי ההתנגדות שהתקבלו של כל השכבות מסוכמים.
2. הסכום המחושב מושווה לערך הסטנדרטי עבור האזור הנתון.

K4 - על המוזרויות של תנאי האקלים של האזור

מקדם זה תלוי באזור האקלים בו נמצא הבית. בהתאם לטמפרטורה הממוצעת Tcp לחמשת ימי החורף הקרים ביותר מְקַדֵם K4 שווה ל:

• 1.5Tcp ≤ 35°C-;
• 1.3: -30 מעלות צלזיוס ≥Tcp > 35°C-;
• 1,2: -25°C≥ Tcp > 30°C-;
• 1.1: -20°C≥ Tcp > -25 מעלות צלזיוס;
• 1.0: -15°C≥ טסר > -20 מעלות צלזיוס;
• 0.9: -10°C≤ טסר > 15°C-;
• 0.7: טסר > 10°C-.

K5 - מקדם גובה התקרה

תלוי בגובה נ תקרות של ערך מקדם החדר K5 שווה ל:

• 1.0: ח < 2.7 מטר;
• 1.05: 2.7 מטר ≤ ח < 3.0 מטר;
• 1.1: 3.0 מטר ≤ ח < 3.5 מטר;
• 1.15: 3.5 מטר ≤ ח < 4.0 מטר;
• 1,2: ח ≥ 4.0 מטר.

K6 - לסוג החדר הממוקם למעלה

גודל המקדם K6 שווה ל:

• 1.0 - מעל החדר יש עליית גג או גג לא מבודדים;
• 0.9 - מעל החדר יש עליית גג מבודדת;
• 0.8 - החדר העליון מחומם.

K7 - לסוגי חלונות מותקנים

בהתאם לסוג הזיגוג, המקדם K7 שווה ל:

• 1.27 - חלונות עץ עם זיגוג כפול;
• 1.0 - חלונות פלסטיק או עץ בעיצוב מודרני עם זכוכית חד-תאית;
• 0.85 - חלונות בעלי זיגוג כפול, מספר תאים יותר מאחד.

K8 - לאזור זיגוג

חישוב המקדם K8:

1. מחושב השטח הכולל של כל החלונות בחדר.
2. חלק את המספר המתקבל בשטח החדר כדי לקבל את הערך המופחת. ספרינג.

תלוי בגודל ספרינג ערך המקדם K8 שווה ל:

• 0.8:0<>0.1;
• 0.9:0.11<>0.2;
• 1.0:0.21<>0.3;
• 1.1:0.31<>0.4;
• 1.2:0.41<>0.5.

K9 - על דיאגרמת החיבור של הרדיאטור

ערך המקדם K9 שווה ל:

• 1.0: חיבור אלכסוני, צינור אספקה ​​בחלק העליון, צינור חזרה בחלק התחתון;
• 1.03: חיבור חד כיווני, נוזל הקירור נע מלמעלה למטה;
• 1.13: מכשיר החימום מחובר דרך החורים התחתונים, צינור האספקה ​​נכנס לרדיאטור מצד אחד, צינור ההחזרה יוצא מהצד השני;
• 1.25: חיבור אלכסוני, צינור אספקה ​​בתחתית, צינור חזרה למעלה;
• 1.28: חיבור חד כיווני, נוזל הקירור נע מלמטה למעלה;
• 1.28: צינורות האספקה ​​וההחזרה ממוקמים בתחתית מכשיר החימום זה לצד זה (באביזר מיוחד).

K10 - מידת הפתיחות של הסוללות המותקנות

בהתאם לשאלה האם מכשיר החימום מכוסה על ידי אדן חלון או מסך, הערך K10 שווה ל:

• 0.9: אדן החלון מעל הרדיאטור והרשת חסרים;
• 1.0: יש מדף או אדן חלון על גבי המכשיר;
• 1.07: הרדיאטור שקוע בנישה בקיר;
• 1.12: יש אדן חלון ומסך;
• 1,2: המכשיר מכוסה לחלוטין על ידי פאנל דקורטיבי.

סרטון שימושי

צפו בסקירת וידאו של רדיאטור חימום מברזל יצוק, המספרת על היתרונות והחסרונות של המכשיר.

חישוב עם חיסכון

נוסחה (5) מתחשבת בכל הגורמים, משפיע על שמירה על טמפרטורה נוחה בחדר.

עבור מספר רב של חדרים, שיטת חישוב מפורטת מאפשרת לחשב את האומדן בצורה מדויקת וחסכונית יותר לרכישת מכשירי חימום.
