חישוב נכון יחסוך לכם חום או קור! חישוב תפוקת החום של רדיאטורי חימום מברזל יצוק לפי הטבלה

מערכות חימום נוצרות כדי לשמור על תנאים נוחים למגורים או לביצוע סוגים שונים של עבודות. במהלך עונת החימום, אובדן החום מפוצה באמצעות מכשירי חימום..

הם עשויים ברזל יצוק, אלומיניום ובי-מתכתי. נוזל הקירור מסופק דרך צינורות. למרות העיצוב והתכונות המעניינים של סוללות אלומיניום ובי-מתכתיות, רבים בוחרים ברדיאטורים מברזל יצוק.

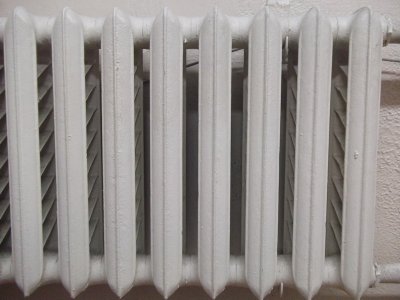

יעילות של רדיאטור ברזל יצוק במערכת חימום

בעת חישוב מערכת החימום לחדר לקבוע את שטח הפנים הנדרש של הרדיאטור, התקבל להתקנה.

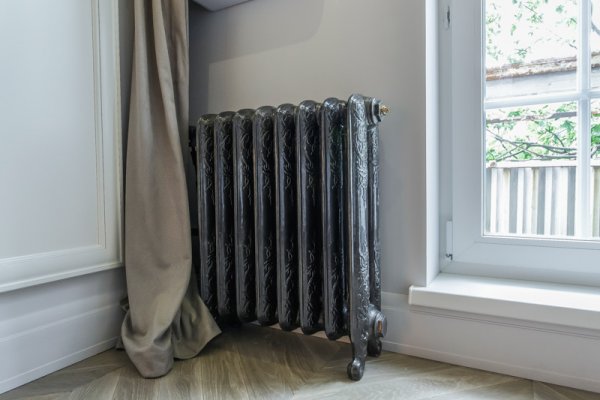

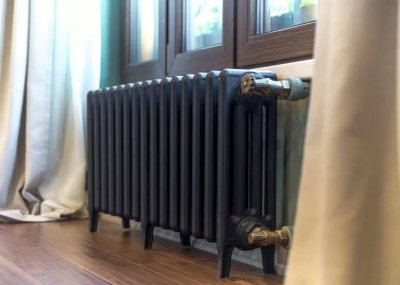

תמונה 1. רדיאטור חימום מברזל יצוק. המכשיר מעוטר בחישול דקורטיבי, מתאים לעיצוב פנים מודרני.

היצרנים מציעים סוגים שונים של מכשירים הנבדלים זה מזה ב:

• סוג החומר המשמש (ברזל יצוק, פלדה, אלומיניום ומתכות וסגסוגות אחרות);
• מאפייני עיצוב;
• גדלים סטנדרטיים;
• נוכחות של התקני עזר.

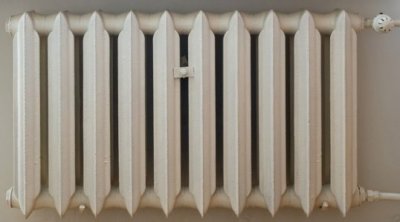

רדיאטורים מברזל יצוק עברו סטנדרטיזציה באמצע המאה הקודמת., אבל גם עכשיו יצרנים מציעים חידושים שונים בעיצוב.

גורמים המשפיעים על העברת חום של סוללת ברזל יצוק

בעת התקנת הרדיאטור באופן חופשי צמוד לקיר העברת החום היא מקסימלית (תמונה 2). נוצרת זרימה חופשית של הסעה סביב פני השטח של מכשיר החימום, אשר מעבירה חום מהפני השטח (ט_{יחסי ציבור} — טמפרטורת קיר המכשיר, °C) לאוויר (ט_ו — טמפרטורת אוויר, מעלות צלזיוס) בתוך הבית.

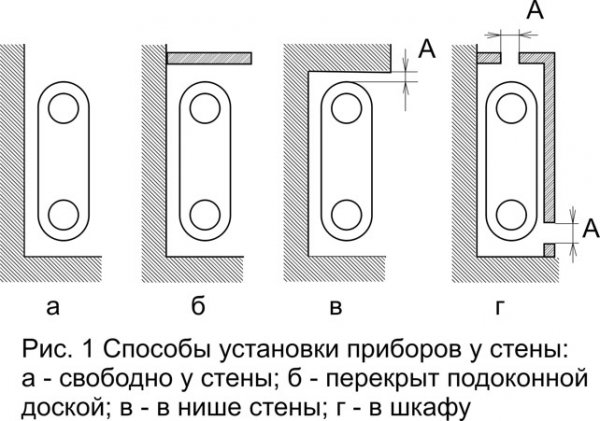

תמונה 2. תרשים התקנה עבור רדיאטורים מברזל יצוק. מוצגות ארבע אפשרויות לפריסת המכשיר.

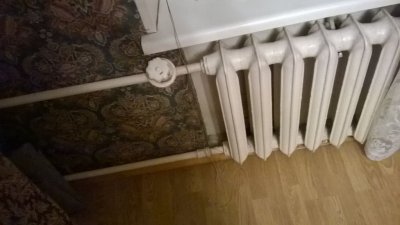

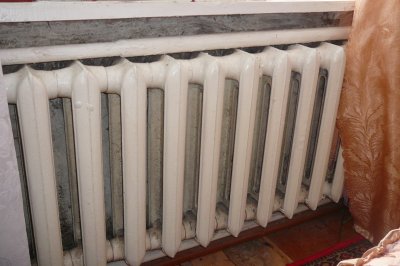

התקנת תנור חימום מתחת לאדן החלון ומרחק קטן ביניהם מפחית מעט את מהירות ההסעה החופשית.

בעת התקנת רדיאטור ברזל יצוק בנישה בקיר העברת החום מצטמצמת במידה מסוימת, מכיוון שעוצמת הזרימה הקונבקטיבית החופשית פוחתת עקב ההתנגדות שנוצרת.

בעת התקנת מכשיר חימום בתוך ארון דקורטיבי העברת החום נמוכה אף יותר, הארון עצמו ורשתות המגן מספקים התנגדות ניכרת לתנועת זרימת האוויר. לכן, החישובים כוללים את ערכי גורמי התיקון מקדמי β₁הם לוקחים בחשבון את הירידה ביעילות חילופי החום הקונבקטיביים בין פני הרדיאטור לאוויר הפנימי.

כדי לשקף את זרימת החום לחדר, הם מניחים אותו על הקירות. פוליאתילן מוקצף עם נייר אלומיניום (פוליאתילן מצופה).

השימוש במכשיר כזה מפחית את אובדן החום באזור בו ממוקם מכשיר החימום.

בטבלה 1 מוצגים ערכי המקדם המאפיין את שיטת הרכבת רדיאטור ברזל יצוק על קיר.

טבלה 1

ערכי המקדם המאפיין את שיטת הרכבת המכשיר על הקיר:

לשיטות הנחת הצינורות יש השפעה נוספת. הנחת פתוחה מגבירה את זרימת החום לחדר, הנחת סגורה אינה משפיעה באופן ניכר על זרימת חום נוספת. מקדם β2 מעריך את שיטת הנחת הצינורות ואת סוג מערכת אספקת נוזל הקירור. בעת שימוש במערכת צינור יחיד עם שיטת הנחת פתוחה β2 = 1.04, עם מערכת דו-צינורית - β2 = 1.05.

מתודולוגיה לחישוב פני השטח של מכשיר חימום

שטח הפנים של רדיאטור ברזל יצוק נקבע על ידי הנוסחה:

פ_{יחסי ציבור}= ((F_{יחסי ציבור} - פ_טר)β₁ בטא₂)/(k_{יחסי ציבור} (ת_{יחסי ציבור} - t_ו)), מ'², (1)

אֵיפֹה פ_{יחסי ציבור} — העברת חום מרדיאטור ברזל יצוק, שלישי;

פ_טר — העברת חום מצינורות אספקה, שלישי;

ק_{יחסי ציבור} — מקדם המאפיין את מעבר החום מנוזלי הקירור לאוויר בתוך החדר, וואט/(מטר²מעלות צלזיוס).

זרימת חום מצינורות המונחים בגלוי בתוך החדר, מחושב באמצעות הנוסחה:

פ_טר= ∑ F_טר ק_טר (ת_טר - t_ו )η, W (2)

אֵיפֹה פ_טר = πdl — שטח הפנים של קטע הצינור, מ'²;

ד — קוטר קטע הצינור, מ';

ל — אורך קטע הצינור, מ';

ט_טר — הערך הממוצע של טמפרטורת נוזל הקירור בצינור, מעלות צלזיוס;

ק_טר — מקדם מעבר חום מנוזלי הקירור לאוויר, וואט/(מטר²מעלות צלזיוס);

η — מקדם שלוקח בחשבון את מיקום הצינור בחלל (עבור צינורות אנכיים η = 0.5; עבור אופקיים - η = 1.0).

לאחר קביעת שטח הפנים של מכשיר החימום, מחושב מספר הסעיפים. הנוסחה בה נעשה שימוש היא:

n=F_{יחסי ציבור}/f_סָעִיף , יחידות, (3)

אֵיפֹה ו_סָעִיף — שטח הפנים של קטע של רדיאטור ברזל יצוק של מותג מסוים, מ'² (טבלה 2).

טבלה 2

מידע בסיסי על רדיאטורים מברזל יצוק:

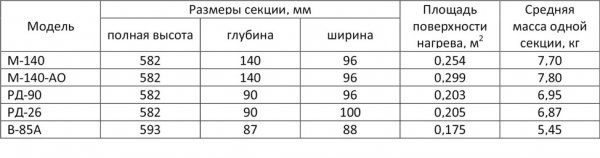

תמונה 3. טבלה המציגה את המידות, שטח הפנים והמשקל של מותגים שונים של רדיאטורים מברזל יצוק.

בחדרים גדולים, לעתים קרובות יש צורך להתקין לא סוללה אחת, אלא כמה. במקרה זה, נלקחת בחשבון נוכחות חלונות. הסוללות ממוקמות מתחת לחלונות. אז מספר הסעיפים ברדיאטור ברזל יצוק אחד יהיה:

נ_בַּת=n/n_{בְּסֵדֶר} , יחידות, (4)

איפה נ_{בְּסֵדֶר} — מספר חלונות.

מושג לחץ הטמפרטורה

החישוב לוקח בחשבון את הערכים הממוצעים של טמפרטורות נוזל הקירור והאוויר בתוך החדר. עבור מערכות חימום שונות, ערכים אלה יכולים להשתנות בטווח רחב למדי. בעת התקנת מערכת חימום בעלת צינור יחיד (עבור בנייני מגורים קטנים) Δt (לחץ טמפרטורה, Δt = t_{יחסי ציבוראֲנִי} - t_ו , מעלות צלזיוס ) בכל מכשיר i- יקטן.

לעיתים קרובות ירידה בערך Δt נלקחים ביחס למספר החלקים של רדיאטורי ברזל יצוק המשמשים במערכת. נלקח בחשבון שכל חלק של רדיאטור ברזל יצוק מהדגמים M-140 (M-140-AO) מוריד את טמפרטורת נוזל הקירור ב- ט_ס.נ. = 0.25…0.38 מעלות צלזיוסרדיאטורים מדגם RD-90, B-85 להוריד את הטמפרטורה על ידי ט_ס.נ. = 0.19…0.28 מעלות צלזיוסלכן, עבור כל סוללה בנפרד הירידה בטמפרטורת נוזל הקירור מחושבת כך:

ט_בְּ-=t₁ נ_{סעיף א'} ט_ס.נ. , מעלות צלזיוס, (5)

אֵיפֹה ט₁ — טמפרטורת נוזל הקירור ביציאת הדוד, מעלות צלזיוס;

נ_{סעיף א'} — מספר המקטעים עד לסוללה המחושבת עבור מערכת חימום בעלת צינור אחד.

בהתאמה, הפרש הטמפרטורה בסוללה ה-i ייקבע:

Δt_אֲנִי= t_בְּ- - t_ו, מעלות צלזיוס. (6)

עבור מערכות דו-צינוריות, השינוי בטמפרטורת נוזל הקירור בכל סוללה מושפע מירידת הטמפרטורה בצינורות האספקה. עבור מבנים קטנים, הפסדים אלה אינם משמעותיים. לכן הם מוזנחים לעתים קרובות בחישובים. ההנחה היא שהפרש הטמפרטורה נקבע כך:

Δt= (t₁ - t₂)/2 - t_ו, מעלות צלזיוס, (7)

אֵיפֹה ט₂ — טמפרטורה בצינור ההחזרה, מעלות צלזיוס.

טבלה 3

ערכי מקדם העברת חום עבור רדיאטורים מברזל יצוק:

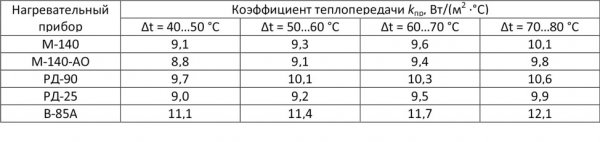

תמונה 4. טבלה המציגה מקדמי העברת חום של רדיאטורי חימום מברזל יצוק של מותגים שונים.

ויסות טמפרטורת נוזל הקירור ביציאת הדוד

במהלך עונת החימום, טמפרטורת החוץ יורדת לערכים קריטיים רק למספר ימים. לכן, יש צורך לווסת את פרמטרי נוזל הקירור ביציאת הדוד. על ידי הקטנת ערך זה, גודל הפרש הטמפרטורה Δt מצטמצם.

קשה לקבוע את הערך עבור כל מקרה באמצעות חישוב. לכן, נערכות טבלאות מיוחדות בהן מוצע להתאים את הטמפרטורה₁ בהתאם לתנאים חיצוניים.

השולחן בשימוש, בהתבסס על תחזית מזג האוויר לשעות או לימים הקרוביםזה מאפשר להפחית את צריכת הדלק הכוללת במהלך תקופת החימום.

תנאי ההפעלה של מבנים ומערכות החימום בהם תלויים במספר גורמים נוספים.

זו הסיבה להתקין חיישני טמפרטורה בתוך החדרהם קשורים לדודים.

נוכחותו של קשר כזה מסייעת לשמור על תנאים נוחים. בכל חדר.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד להגביר את תפוקת החום מרדיאטורים מברזל יצוק.

אופטימיזציה של כוח תרמי

התקנה נכונה של רדיאטור ברזל יצוק בתוך הבית מאפשר תנאים טובים יותר לחילוף חום בין נוזל הקירור במערכת החימום לאוויר שבתוך החדר.

אופטימיזציה של מערכת החימום, המבוצעת על ידי בחירה מיומנת של התקני חימום ותנאי הפעלה, מאפשר לך לשמור על תנאי מגורים נוחים בתוך הבית וסוגים אחרים של פעילויות.

שימוש במערכות בקרת דוודים מאפשר לך לייצב את הטמפרטורה בתוך כל חדר בתנאים חיצוניים שונים.
