מתי צריך לבדוק צינורות: כיצד מתבצעות בדיקות הידראוליות של מערכת חימום?

בדיקות הידראוליות של מערכת החימום מחולקות ל- שתי קטגוריות. תַחשִׁיב מסייע לקבוע את גודל התקשורת הממוקמת בבניין כדי להבטיח חימום קבוע.

ניקיון נקבע כאשר מתגלים לכלוך וחלודה שהצטברו. זה עוזר לשחזר את המוליכות התרמית המקורית של צינורות אם הם כוסו באבנית במהלך השימוש.

סיבות ותדירות החישוב

החישוב נעשה בשני מקרים: בשלב התכנון בניינים או לאחר עונת החימום. בראשון — מצא את הקוטר הפנימי של הצנרת המספיק לחימום נוח של הבית בבנייה. בשני קבע כעת את היחס בין מוליכות תרמית לזו ההתחלתית עם אותה צריכת דלק.

חישוב הידראולי של מערכת החימום: מה זה?

יש לבצע את הבדיקות בטמפרטורות חיצוניות. לפחות 5 מעלות מעל 0הציוד נמצא בחלק התחתון של הצנרת, בקו ההחזרה. לוחות מגן, אם קיימים, מוסרים באופן זמני.

נוֹהָל:

1. דרך מערכת צינורות ההזנה למלא נוזל קירור.
2. יחידת מעלית כוונן את מחוון הלחץ.
3. עובדי חברת הניהול להכין דוח תוצאות אימות.

לכל בעלים יש את הזכות לדרוש לְהַעְתִיק מסמכים ביד.

צריכת מים לצינור

מערכת החימום מחולקת למקטעים, שכל אחד מהם מסתיים ברדיאטור. כדי למצוא את כמות נוזל הקירור המשמשת, השתמש בנוסחה: GV = (860*q)/(∆t*3600*ρ), איפה:

• GV — הערך הרצוי, ליטר/שנייה.
• ש — עוצמת הרדיאטור, קילוואט;
• Δt — הפרש טמפרטורות בין צינורות העליה הישירים לצינורות החוזרים, מעלות צלזיוס;
• ρ — צפיפות המים, ק"ג/ד"מ³³.

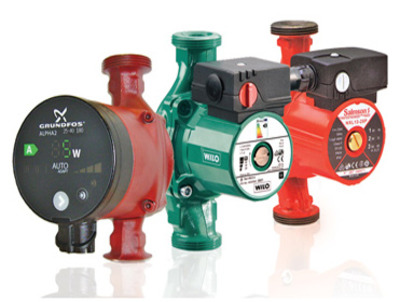

משאבת סירקולציה

יש צורך לקבוע את אובדן הלחץ במערכת. התוצאה היא אינדיקטור המבטיח את מעבר המים דרך הצנרת: Z = P - R*L, אֵיפֹה:

• פ — לחץ התחלתי, PA.
• ר — התנגדות ספציפית של צינורות לחיכוך טבעי של נוזל כנגד הקירות, Pa/m.
• ל — אורך הרתמה בין שני רדיאטורים, מ.
• ז — אובדן לחץ, אבא

עבור שני צינורות מערכות משתמשות בסכום המדידות של נוזלי הקירור הישירים והחוזרים.

מיכל התפשטות

כדי לחשב, יש למצוא את אורך הצנרת בדירה ולחשב את מספר חלקי הרדיאטור. הקיבולת נקבעת על ידי הנוסחה: V = 0.1*(S*L + N*V_ר), אֵיפֹה:

• ו — הנפח הנדרש, מ"ר³.
• ש — שטח חתך של צינורות, מ'².
• ל — אורך הרתמה, מטר.
• נ — מספר חלקי הרדיאטור, ו ו_ר — קיבולת אֶחָד, מ'³.

ו_ר לְהַצְבִּיעַ בדרכון מכשירים.

שטיפה הידרואלקטרית ובדיקת לחץ

במהלך הפעולה חומרים מצטברים בתוך הצינורות, מתיישב על הקירות. ככל שמספרם עולה, המוליכות התרמית פוחתת, דבר המשפיע לרעה על חימום המקום, אם כי הצריכה נשארת זהה.

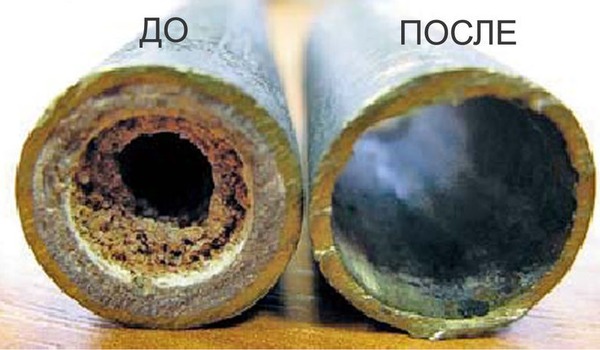

תמונה 1. צינורות חימום לפני ואחרי שטיפה: כמות גדולה של חומרים בלתי מסיסים הצטברה על הקירות.

הפשיטה מובילה ל נזק לרכוש, כאשר מופיעות פיסטולות, אשר גורמות לקרע.

לִגזוֹר

לפני תחילת עונת החימום, שירותי השירות בודקים את הציוד כדי לוודא שהוא עומד בתקנות ובתקנות הבנייה. 3.05.01—85.

לפני ביצוע ניקיון, עובדי חברת הניהול מחשבים:

• מֶשֶׁך כריכות.
• צְרִיכָה נוזל קירור
• לַחַץ מערכות.

ההליך מתבצע בחלקים.

דרישות

הֶכְרֵחִי תִדרוּך עבור אנשי בטיחות המבצעים ניקיון.

במהלך תהליך השטיפה אסור להתקרב לרתמה אנשים שאינם מעורבים בתהליך. יש להשתמש בצינורות מאובטח ומגודר, א שסתום בדיקה צינור אוויר - קרקע

צינורות הנושאים גז דחוס מצוידים ב עם מלחציים, לאחר מכן התחברו עם עם אביזריםשלב זה מונע החלקה תחת לחץ גבוה.

ייתכן שתתעניין גם ב:

4 אפשרויות התקנה: כאשר אי אפשר להסתדר בלי מערכת חימום עם סירקולציה מאולצת?

מהם היתרונות של מערכת חימום פתוחה? תרשים התקנה ועקרון פעולה

באילו מקרים אי אפשר להסתדר בלי אספקת חשמל רציפה למשאבת חימום?

הֲכָנָה

העובדים לוקחים בחשבון את המאפיינים של כל חלק במעגל החימום, מה שמבטיח ניקוי טוב יותר. לפני תחילת התהליך:

• תקשורת מחקרית.
• הם חולקים את הרתמה אל העלילות.
• במידת הצורך, הם מתקינים שסתומי סגירה.
• הם עושים חישובים, המפורט לעיל.
• הם מנהלים הידראולי בדיקות.

הכנה איכותית מבטיחה תוצאות והגנה על המערכת.

תהליך הבדיקה

לתוך צינור ההזנה הכנס צינור הסתעפות עם שסתומי סגירה מובנים ושסתום אל-חזור. בעזרתו, מסופק לחץ חזק לנוזל הקירור, שעבורו משתמשים בתערובת של מים ואוויר דחוס.

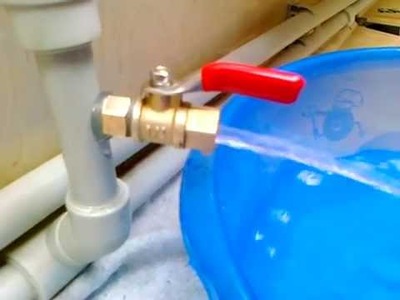

עבור מערכות קטנות מותר להשתמש רק במכשירים מובנים. עודפי נוזלים מוסרים באמצעות ברז. אם יש יחידת מעלית, יש להסיר תחילה את הקונוס והכוס.

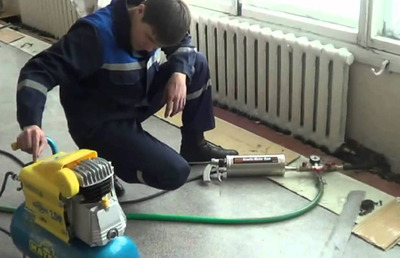

אספקת אוויר מסופקת על ידי מַדחֵסמספיק לנקות את הצינורות 0.6 מגה פסקל. שסתום אל-חזור משמש להגנה על המכשיר מפני חדירת נוזלים. לפני תחילת הלחץ, מותקנים מדי לחץ כדי לשלוט בתהליך.

השטיפה נעשתה בשתי שיטות: זרימה או מילוי.

1. בְּ זוֹרֵם הצינורות מתמלאים במים, ומשאירים את שסתום איסוף האוויר פתוח. לאחר מכן, השסתום נסגר, ומפעילים את אספקת תערובת הגז הדחוס. החומרים נשלחים למערכת החימום הראשית, ומתחילים את הניקוי. משך התהליך תלוי במידת הזיהום. כדי לקבוע זאת, מומחה בוחן את צינור הענף שממנו זורמים המים. כאשר הוא הופך לשקוף, ההליך מופסק, והנוזל העודף מתנקז לביוב.

2. עֲבוּר מְלִית השיטה פועלת לפי ההוראות הבאות:
   1. הם מתחברים למערכת שני צינורות.
   2. מלאו את הצינור הראשון במים נקיים וסגרו את השסתום.
   3. אוויר דחוס מסופק דרך השני. למשך שליש שעה. משך הזמן משתנה בהתאם לקוטר ולזיהום הצינורות.
   4. לאחר השלמת ההליך, הנוזל מנוקז דרך הניקוז.
   5. הרתמה נשטפת במים נקיים. 3-5 פעמים.

לפני הפעלת החימום, הצינורות ממולאים בחומר שעוזב שכבת מגןתפקידו למנוע היווצרות חלודה ואבנית.

מאפייני הליך הידרוסטטי בבית פרטי

לבדיקות הידראוליות בבניינים קטנים, נעשה שימוש בתקנות ובתקנות בנייה. 3.05.09—62. מטעמי בטיחות מומלץ להזמין מומחה, אשר יעזור לכם לבצע חישובים ולשלוט בניקוי. אין צורך לקנות ציוד להליך - מספיק לשכור אותו.

סרטון שימושי

צפו בסרטון כדי לראות כיצד מתבצעת בדיקה הידראולית.

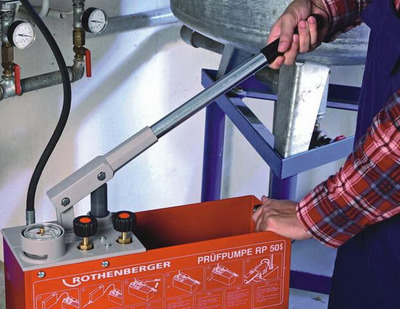

מכונות לחיצה

מכשיר מיוחד משמש לביצוע שטיפה הידרופנאומתית. הם מחולקים ל שני סוגים: ידני וחשמלי. לביצוע בדיקת לחץ של בניין מגורים מתחת ל-6 קומותהם משתמשים במכשיר שיכול לפתח לחץ 60 ברבמקרים אחרים, מומלץ להשתמש במכשירים חשמליים.
