באילו מקרים אי אפשר להסתדר בלי אספקת חשמל רציפה למשאבת חימום?

ספק כוח אל-פסק (UPS) מספק חשמל למכשירים אֵנֶרְגִיָה, אם זה ייפסק אספקה ​​רציפה.

הם משמשים במגוון רחב של תעשיות, כולל חימום.

ניתן להשתמש באספקת חשמל רציפה כדי לספק חשמל לדוד או למשאבת סירקולציה.

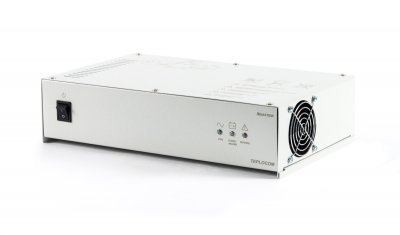

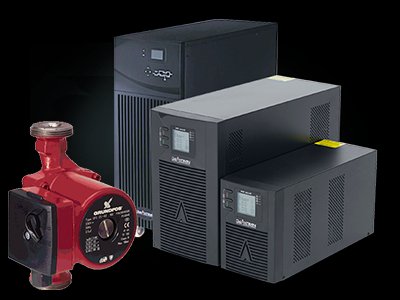

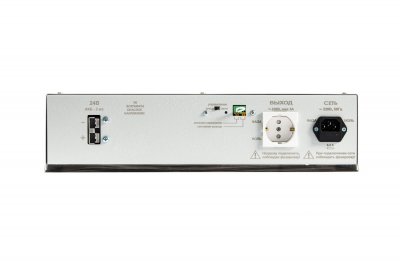

אספקת חשמל רציפה למשאבת סירקולציה

המכשיר האלקטרוני הוא קופסה קטנה עם סוללה. האחרונה לא תמיד מובנית, וזה תלוי ב יַצרָןבמקרה זה, הוא מוכן בנפרד ולאחר מכן מחובר.

המשימה של UPS היא לצבור תַשְׁלוּם, כדי לתת אותו למכשיר המחובר בעת הצורך. הרכיבים העיקריים של כל UPS:

• סוללה או מחבר לחיבורומבצע את המטרה היחידה של UPS - אחסון ושימוש בחשמל גיבוי.

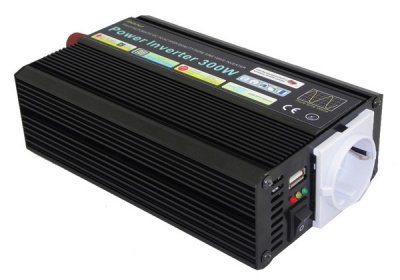

• מֵמִיר משנה את הזרם מזרם ישר לזרם מתחלף, ומשפיע גם על המתח.
• לְסַנֵן משמש לניקוי טכני של הרשת - ייצוב וחיסול הפרעות.
• מְיַצֵב הכרחי כדי להביא את המערכת למצב מאוזן.

אספקת החשמל הרציפה למשאבת הסירקולציה חייבת להיות מתח סינוסואידלי ביציאה. אם הצורה שונה, המנוע יתקשה לפעול, מה שיגרום לו נזק עם הזמן ויוביל להחלפה. סטיות קטנות מקובלות, במיוחד כאשר המכשיר מופעל לעיתים רחוקות.

סוגי UPS

הם מדגישים שלושה סוגים הֶתקֵן.

נוֹסָף

ספק הכוח לשעת חירום מספק למערכת חשמל מהרשת. במקרה של כשל ברשת, המכשיר עובר למצב סוֹלְלָה.

מתח הישר מהאחרון נכנס לממיר, שם הוא משתנה באיטיות למתח חילופין. הערך עולה בהדרגה מהערך הנומינלי. עד 220.

המסנן חוסם הפרעות אימפולסים שמפריעות לפעולה יציבה.

למקור הגיבוי שלושה יתרונות על פני מקביליו:

• היעילות היא בסדר גודל של 95%, לפעמים גבוה יותר.
• פעולה שקטה, פליטת חום נמוכה לסביבה.
• זוֹל מכשירים.

אבל יש גם חסרונות:

• מיתוג ארוך לאחר אובדן חשמל ישיר.
• סַלְפָנוּת מֶתַח.
• אין אפשרות להגדיר אמפליטודה או תדר.

ספק כוח אינטראקטיבי ללא הפרעה

ידוע גם כלינארי, יש לו הבדל אחד מהגיבוי: במקום ממיר, יש לו מְיַצֵב.

המעגל שלו מכיל שנאי אוטומטי המפעיל פיתולים שונים כאשר המתח בכניסה למכשיר משתנה.

זה עוזר להגיע כמעט זהה לזה המקורי מחוון פלט. המערכת מתקדמת יותר מבחינת תפעול, אך כוללת גם ממיר ומסנן.

יתרונות של UPS אינטראקטיבי:

• יְעִילוּת עד 95%.
• שֶׁקֶט מִשׂרָה.
• בַּקָשָׁה אוֹטוֹמָטִי שַׁנַאי.

החסרונות כוללים:

• הפעלה ארוכה מכשירים במקרה של הפסקת חשמל.
• דיוק נמוך מכשירים.
• רחוק מלהיות סינוסואיד צורת מתח.
• סטיות תדירות בדגמים באיכות נמוכה.

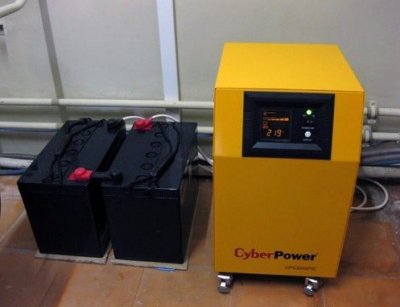

UPS כפול המרה עם חיבור לסוללה חיצונית

עיצוב זה שונה באופן משמעותי מהקודמים. אספקת חשמל רציפה ממיר מיישר את המתח, ואוגר אנרגיה בקבלים.

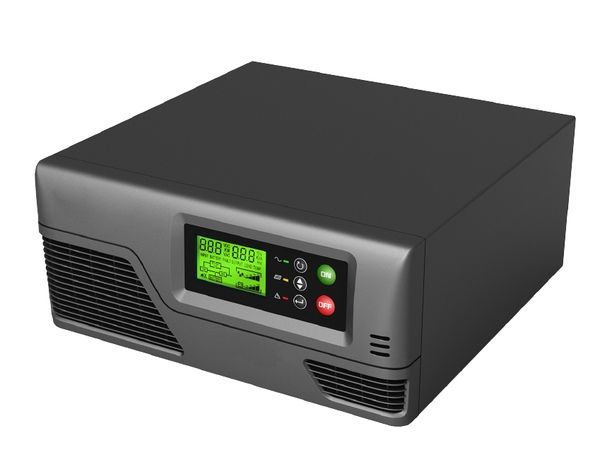

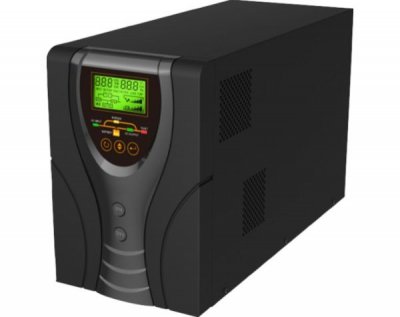

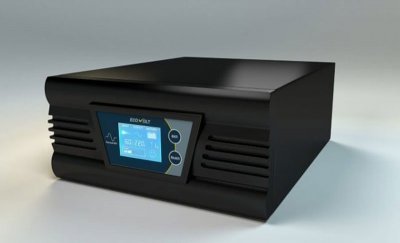

תמונה 1. ספק כוח רציף דגם Smart 312 למשאבת סירקולציה, הספק 300 וואט, יצרן - "Ecovolt".

חלק שני המכשיר חוזר על ההמרה, וממיר זרם ישר לזרם חילופין. סוללות המכילות את המטען מתחילות לוותר עליו עם נחשול מתח חד. התהליך נשלט על ידי מיקרו-בקר עם גנרטור מובנה. האחרון עשוי בדרך כלל מ קְוָרץזה מגביר את דיוק המכשיר ומייצב את התדר.

על חברת UPS לכלול גם סוֹלְלָה, אשר נטען כאשר הוא מופעל מרשת החשמל. עיצוב עם סוללה ניתנת להסרה. במקרה זה, האחרון מתמלא בנפרד, ומערכת ה-UPS פשוט מעבירה את הזרם.

למקורות מסוג זה יש את היתרונות הבאים:

• המכשיר מסוגל לפעול ב מגוון רחב של ערכים, מתח טרנספורמציה.
• דיוק גבוה כאשר האינדיקטורים מתייצבים.
• הפעלה מהירה במקרה של אובדן חשמל מהרשת.
• צירוף מקרים עם תדירות הפעולה של המשאבה.
• הֶעְדֵר הַפרָעָה, למרות היעדר פילטר.
• צורת הגל של המתח קרובה ל אִידֵאָלִי.

פגמים: עלות גבוהה וחזק רַעַשׁ מהמאוורר.

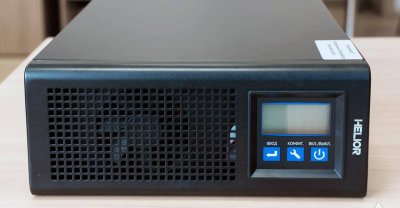

כיצד לבחור מכשיר למערכת חימום

תלוי ב שישה פרמטרים. ראשית כל, עליכם להחליט על סוג המכשיר, ולאחר מכן לעבור לחישובים.

כּוֹחַ

המנוע החשמלי הוא אחד המרכיבים של מערכת ה-UPS עבור משאבת הסירקולציה. הוא יוצר עומס ריאקטיבי שעבורו נדרש חישוב. הנוסחה פשוטה:

N = 3 * P / cos(a), איפה

• פ — הערך הנומינלי של ההספק התרמי שצוין בגיליון הנתונים הטכני.
• קוס(א) — סטיית סינוסואיד, כפי שצוין גם בתיעוד.

כפל בשלוש נחוץ מכיוון שמתרחש עומס שיא בעת ההפעלה. אם הקוסינוס של הזווית לא צוין, המספר מחולק בגורם של 0.7.

לדוגמה, אם הכוח הוא 90 וואט, והקוסינוס הוא 0.45, הערך הנדרש יהיה:

N = 90 * 3 / 0.45 = 600 וואט.

קיבולת הסוללה

משפיע על משך הפעולה כאשר אין אספקת חשמל מהרשת.

הסוללות המובנות בספקי כוח רציף בדרך כלל מחזיקות מעמד תשלום קטן, מספיק כדי לשמור על חימום למשך זמן קצר.

לחלק ממערכות ה-UPS יש מחברים לחיבור סוללות נוספות. זה עוזר למערכות הסובלות מקפיצות מתח תכופות.

הצטברות אנרגיה במכשיר מתרחשת אם קיימת רשת, במהלך פעולה רגילה. סוללות חיצוניות ניתן לנתק ולמלא בנפרד. יש לבטל בדחיפות תקלות במכשירים אלה. ברוב המקרים, הפתרון לבעיה הוא החלפת החלק בחדש.

מתח כניסה

ישנם שני אינדיקטורים סטנדרטיים - 220 ו-380 וולט. הם מותקנים על מדי חשמל ותלויים בחיווט. סטייה מותרת בהפעלת כל המכשירים. ב-10% בשני הכיוונים. לכן, המכשיר חייב להיות מתאים זרם 198-242 או 342-418 וולט בהתאמה.

ברוב המקרים, הקפיצות חורגות מהסטנדרטים שצוינו, דבר שיכול לנבוע מגורמים שונים: אזור, מרחק לתחנת המשנה הקרובה ביותר וכו'.

לפני רכישת ספק כוח רציף, עליך לבצע את הליך ההכנה הבא: 6-8 פעמים ביום מדוד את המתח וקבע את הערך הממוצע.

גיליון הנתונים הטכניים של המכשיר חייב לציין את גבולות הערכים המותרים שאליהם מושווים ערכים שהתקבלו בעבר.

מתח המוצא וצורת הגל שלו

אם הערך הקודם נמצא בתוך הסטייה שצוינה, הפעולה תהיה תקינה. זה לא חל על UPS המותקן עבור הדוד: רצוי שהזרם יהיה קרוב לתקן. מתח המוצא צריך להיראות כך גל סינוססוגים אחרים מותרים, אך הם מגרים יותר את המנוע החשמלי של המכשיר. וחשוב גם שלא יהיו הַפרָעָההאחרונים מסולקים על ידי המסנן, אם קיים, או בשלב הטרנספורמציה. במקרה האחרון, הם אינם מתרחשים.

אינדיקטור כמותי חשוב מאוד. זה צריך להיות קרוב למה שזורם דרך המערכת.

סטיות קלות אפשריות אך לא רצויות. חד פאזי התרה 220 וולט סטנדרטי, לשלושה - 380.

בעת התקנת ספק כוח ללא הפרעה, יש להקפיד על הכללים הבאים:

• טמפרטורה יומית ממוצעת בחדר לא צריך לחרוג מהמצוין בתיעוד הטכני.
• אסור לאחסן דברים בחדר. אדים של חומרים קורוזיביים, נוזלים וגזים דליקים.
• הַאֲרָקָה הם מוציאים לרחוב ומותקנים בהתאם לתקנות ותקנות הבנייה.

פונקציות נוספות

התכונה העיקרית של UPS היא היכולת לחבר סוללות חיצוניות, רצוי שניים או יותרבמקרה של הפסקת חשמל לטווח קצר זה יספיק סוללת גיבויבמקרים אחרים, ייעשה שימוש בכמה מכשירים בתורם. אם יש גנרטור עצמאי, ניתן לטעון חלקם בזמן שאחרים פועלים.

לדגמים נדירים יש מערכת התראות מובנית. לצורך אוטומציה, א כרטיס SIM או מקלט Wi-Fi, וגם נתב עבור האחרון. לאחר ההתקנה, המכשיר ישלח אוטומטית אות על התאונה שאירעה אם היא גרמה להפסקת חשמל. בנוסף, בעזרת אוטומציה, ניתן לשלוט על פעולת אספקת החשמל المستردة על ידי שליחת הודעת SMS עם סיסמה שצוינה לאחר ההתקנה.

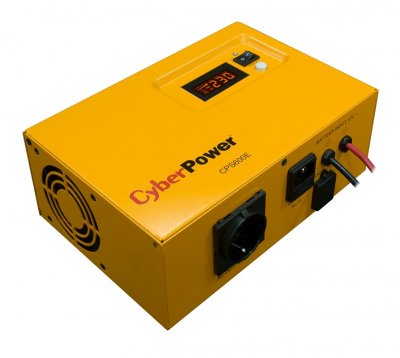

בחירת מכשיר לדוד מים או לדוד חשמלי

שלא כמו אל-פסק עם משאבה, סוג זה דורש יותר חשמל: הוא תומך בהפעלת החימום ומכשירים אחרים.

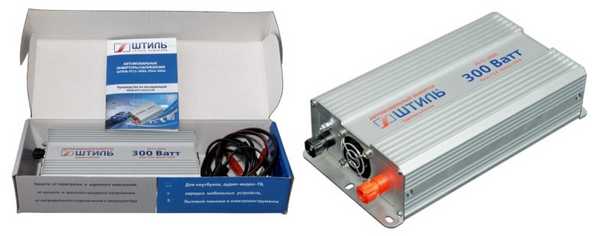

תמונה 2. ספק כוח רציף, הספק 150-400 וואט, 2 סוללות מסופקות כאופציה, יצרן - "שתיל".

לא מספיק לסכם את הערכים, מכיוון שמומלץ שיהיה רזרבה של 25% או יותרזה יגן על הרתמה מפני אובדן חשמל במהלך עומס שיא. הערך הרצוי נמצא בטווח 400-500 וואט.

סרטון שימושי

צפו בסרטון הזה כדי לראות כיצד פועלת מערכת UPS עבור משאבת סירקולציה.

טיפים להתקנה

לאחר שהחליטו על UPS, הם עוברים ל- הַתקָנָהחשוב להקפיד על כללי בטיחות טכניים ולקחת בחשבון טמפרטורה יומית ממוצעת בתוך הבית, יש ליצור הארקה איכותית.
